Hallo,

Ich habe mit dem Bau einer E-Gitarre bekommen. Ist meine erste komplette Gitarre. Habe bereits schon mal einen Hals für einen Ibanez RG Body gebaut und ist sehr gut geworden
Da dacht ich mir wenn ich einen Hals hinbekommen kann ich auch eine komplette Gitarre bauen

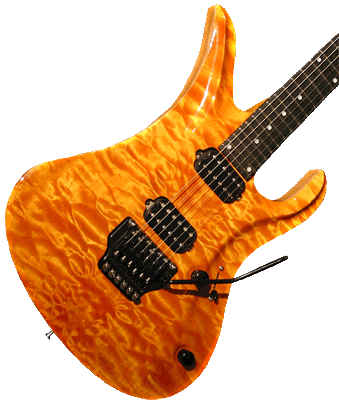

Naja jedenfalls wird es eine Gitarre im Stil von Siggi Braun. So in etwa:

Die Flamed Maple Decke wird gewölbt. Die Body Rückseite wird aus Mahagoni sein(habe schon einen einteiligen Rohling bestellt. Müsste morgen eintreffen
Die Flamed Maple Decke habe ich bereits bei mir.

Hier mal die groben Specs die ich anstrebe:

Body: Mahagoni mit 12mm starkem Flamed Maple Top, gewölbt
Hals: Wenge mit 2 Streifen Ahorn, eingeleimt
Griffbrett: Ziricote, 24 Jumbo Bünde, am Ende abgeschrägt, so etwa: http://www.cranesmusicstore.com/images/how_0047_small_medium_9.jpg
Elektronik: Volume Poti, Fishman Powerchip zum Regeln zwischen Piezo und normalen Pickups, Miniswitch zum Splitten der Humbucker, Humbucker am Steg und Humbucker im Singlecoil Format am Hals
Hardware: Schaller 3D Piezo Bridge, Sperzel Mechaniken (Gold)
Finish: Decke transparent blau gebeizt. Body Rückseite Natur. Body hochglänzend lackiert, Hals geölt

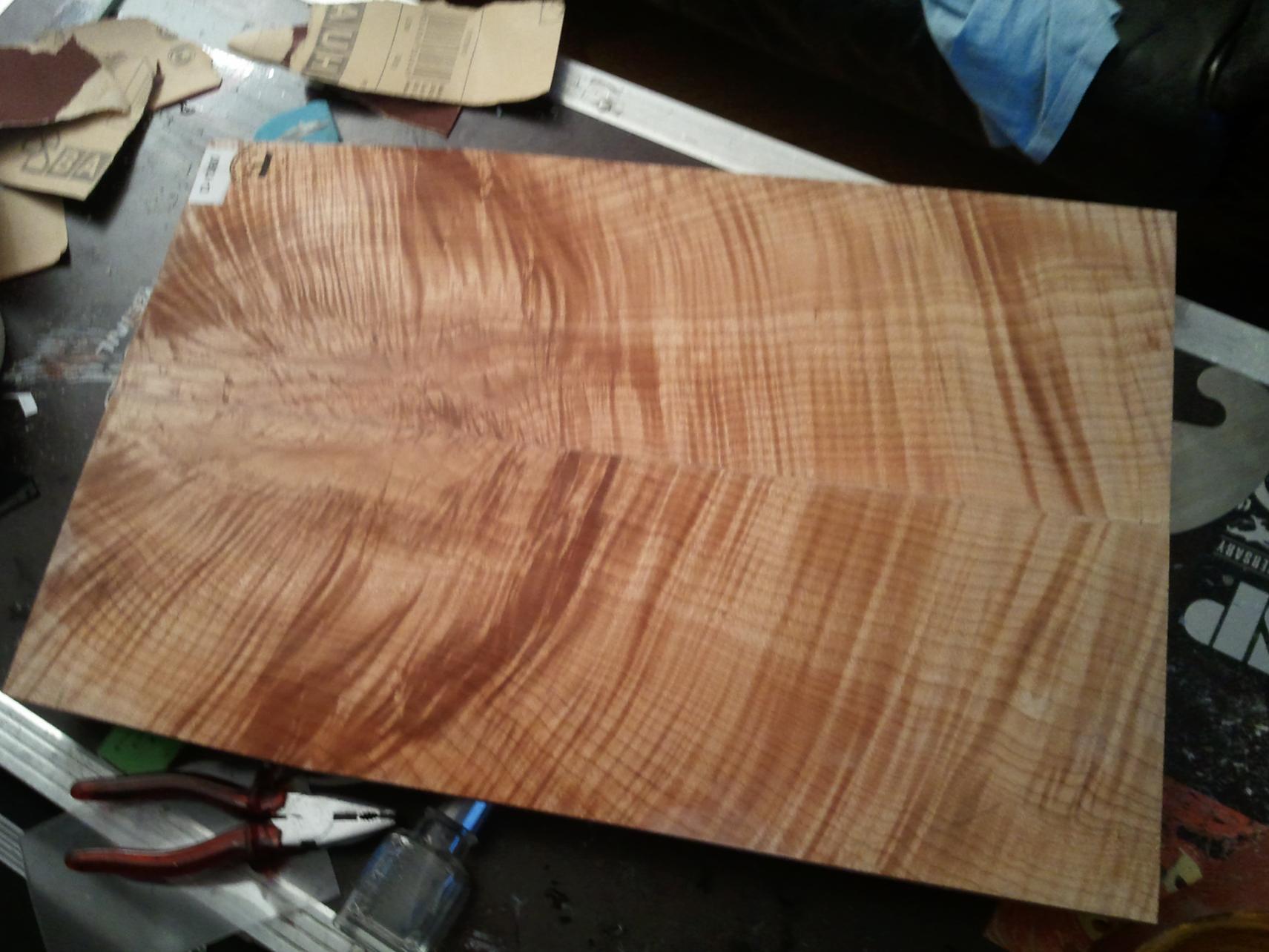

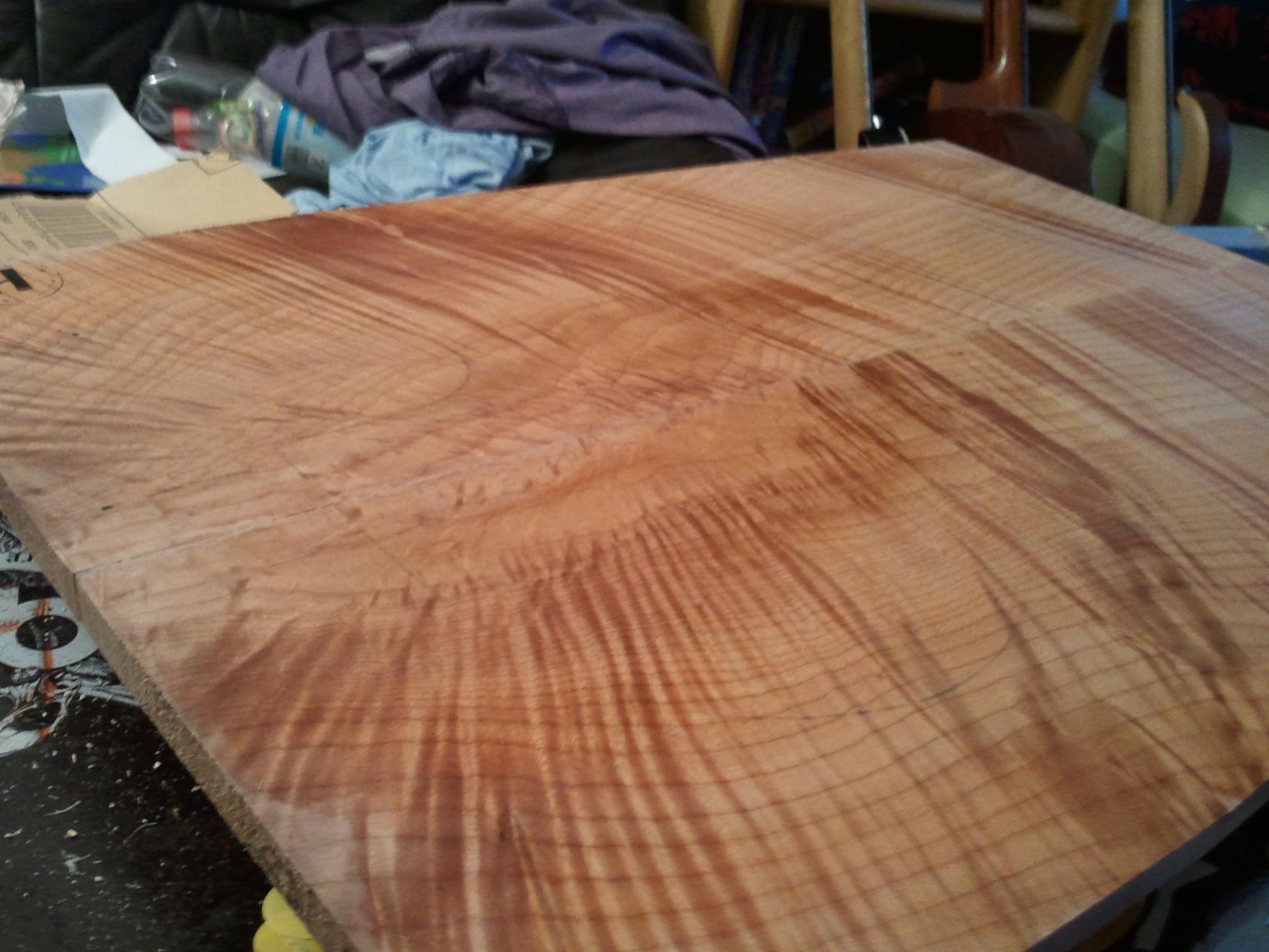

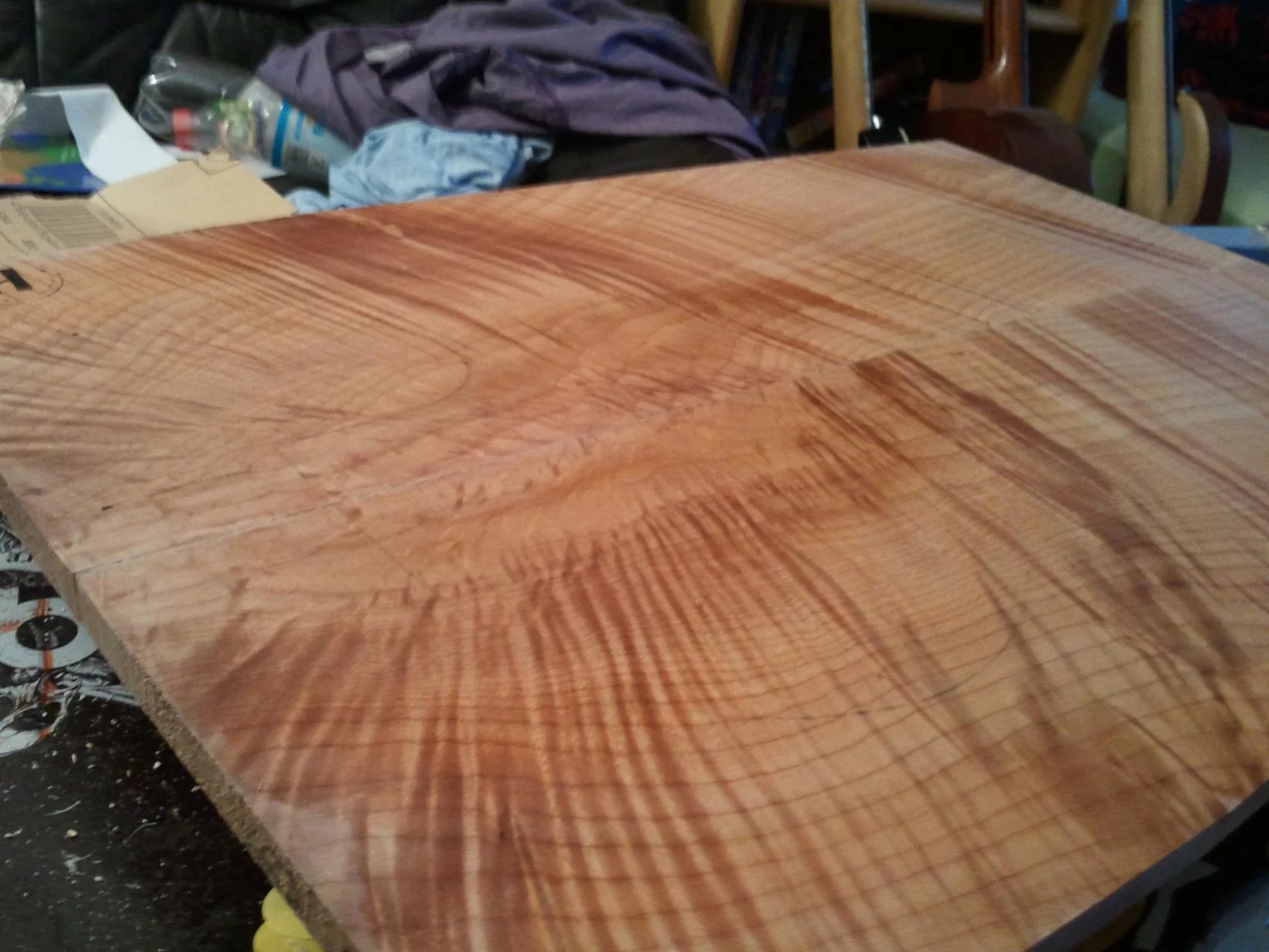

Im Anhang noch ein paar Bilder von der Decke.



[ibanezplayer]

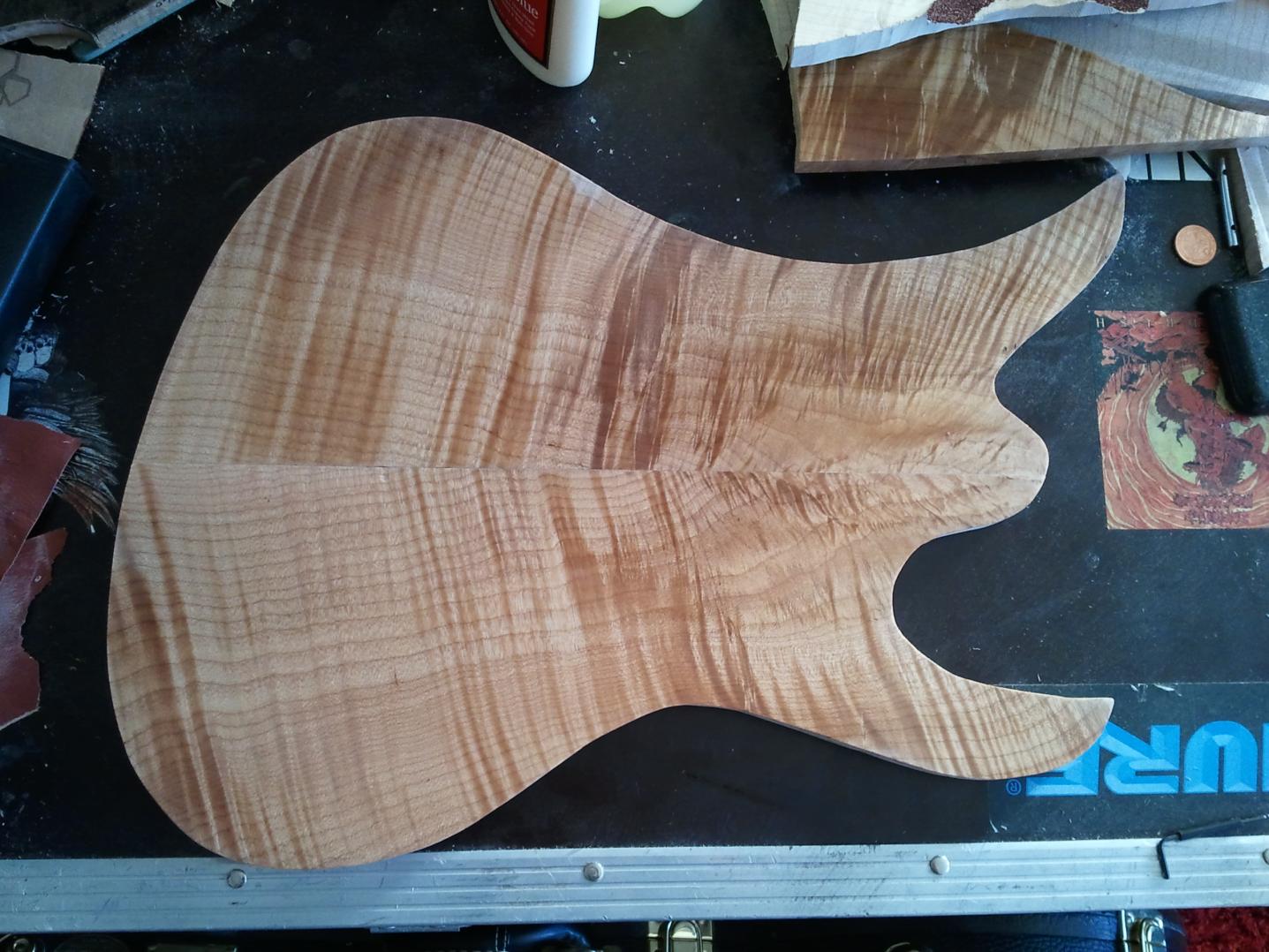

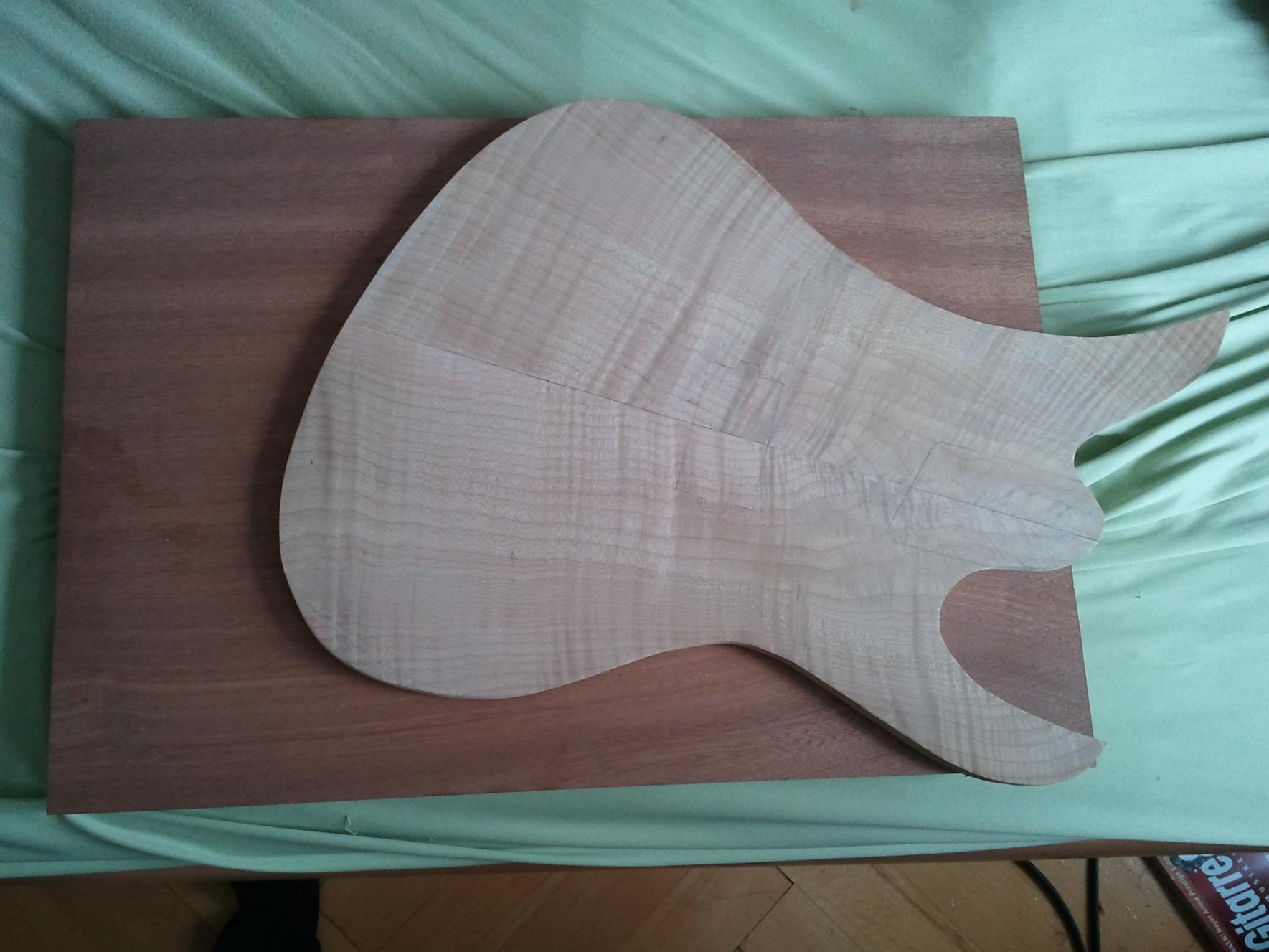

So ich habe die Form bereits aus der Decke ausgesägt.
Wenn der Mahagoni Rohling eintrifft kann ich schon Kabelkanäle fräsen.

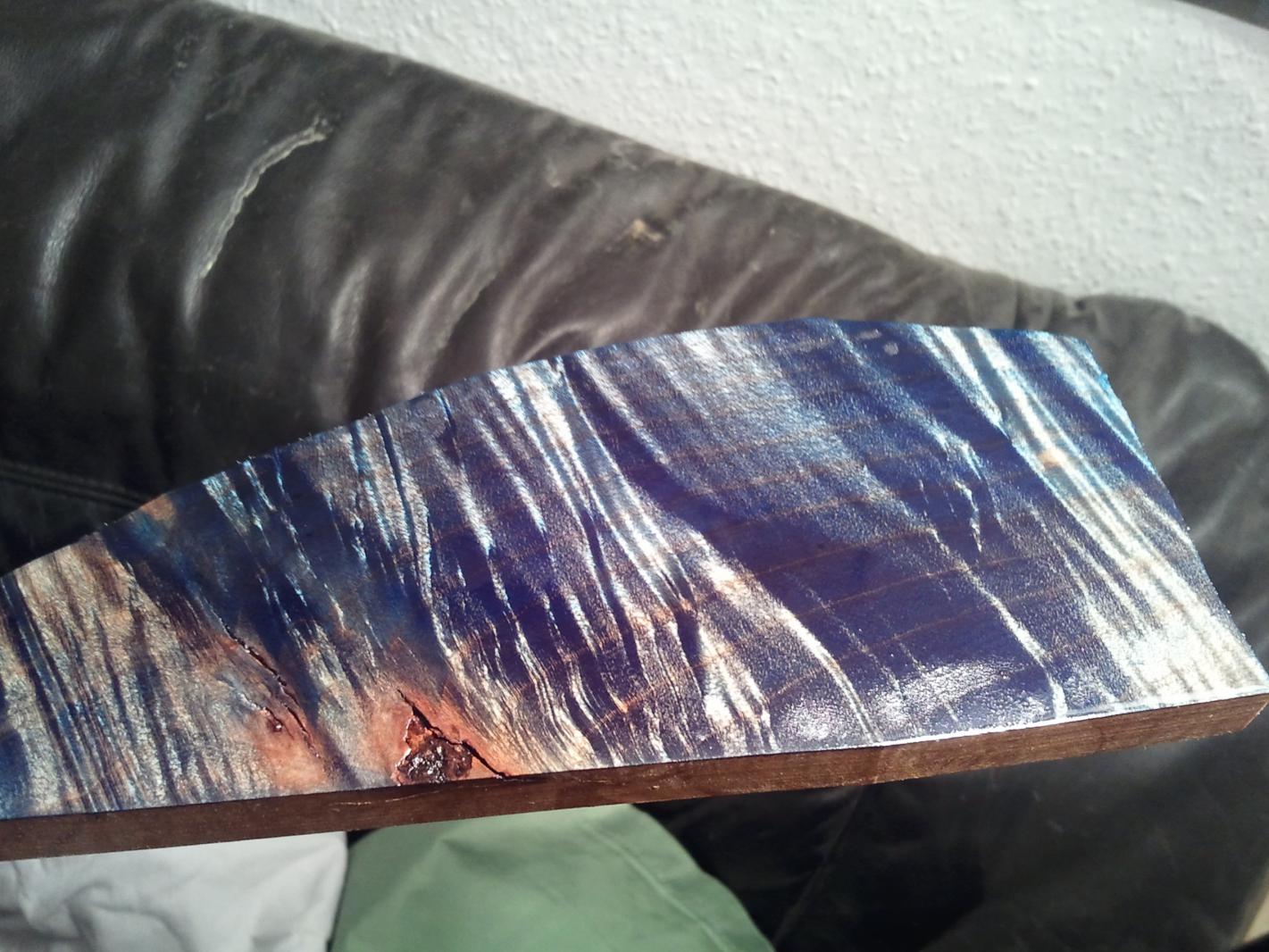

Außerdem habe ich ein Farbmuster aus nem Reststück der Decke verwendet. Sieht verdammt geil aus wie ich finde



[mirco2000]

das sieht sehr nett aus - bin auf das Ergebnis gespannt - wo hast du die Decke bekommen?



[ibanezplayer]

Die Decke hab ich bei Holz-Faszination.de bestellt.



[obigrobi]

sieht jetzt schon klasse aus! respekt!



[Argh!]

Sieht echt gut aus - viel Spaß beim bauen!



[ibanezplayer]

Body Blank ist da!
Dieses Wochenende wird ausgesägt.
Eventuell mach ich auch gleich noch die Fräsungen fürs E-Fach und die Kabelkanäle.



[six harvest]

schöne Decke, bin gespannt wie es weiter geht

LG

Six Harvest



[ibanezplayer]

Ok ich werde mit dem Body aussägen bis nächstes Wochenende warten müssen. Der der mich die Bandsäge benutzen lassen will kann erst ab Freitag
Und mit der Stichsäge werde ich so schnell nichts mehr sägen. Damit habe ich mir fast meine Decke ruiniert.



[Perfidious]

Hallöchen Ibanezplayer hab deinen Thread im gearbuilder forum schon gelesen, sehr interresantes projekt mit schönen Hölzern.
Auch der Hals für deinen RG Body war wirklich schön gearbeitet.

aber mal ne frage warum hast du dich gegen das CNS system entschieden ?



[ibanezplayer]

Danke
Ich stell mir dass einfach sehr kompliziert vor. Ich hab einfach keine Idee wie ich da vorgehen soll. Ist ja auch ein sehr unkonventionelles System. Noch ist es nicht zu spät das CNS System umzusetzen aber da muss einfach absolut auf den Zehntel Milimeter genau gearbeitet werden.
Sowas hat wahrscheinlich noch niemand nachgebaut und kann mir da Tipps geben.



[Perfidious]

Mach doch einfach ersmal schablonen für den Halsfuß und die Halstasche ,da kannste ja dann ausprobieren wie genau dus hinbekommst . Mit den Schablonen könntest dann Halstasche und Halsfuß fräsen wenn sie dir passen.
Ein klein wenig luft solltest auch lassen wenne nur ein 10tel hast musste den Hals ja rein hämmern



[ibanezplayer]

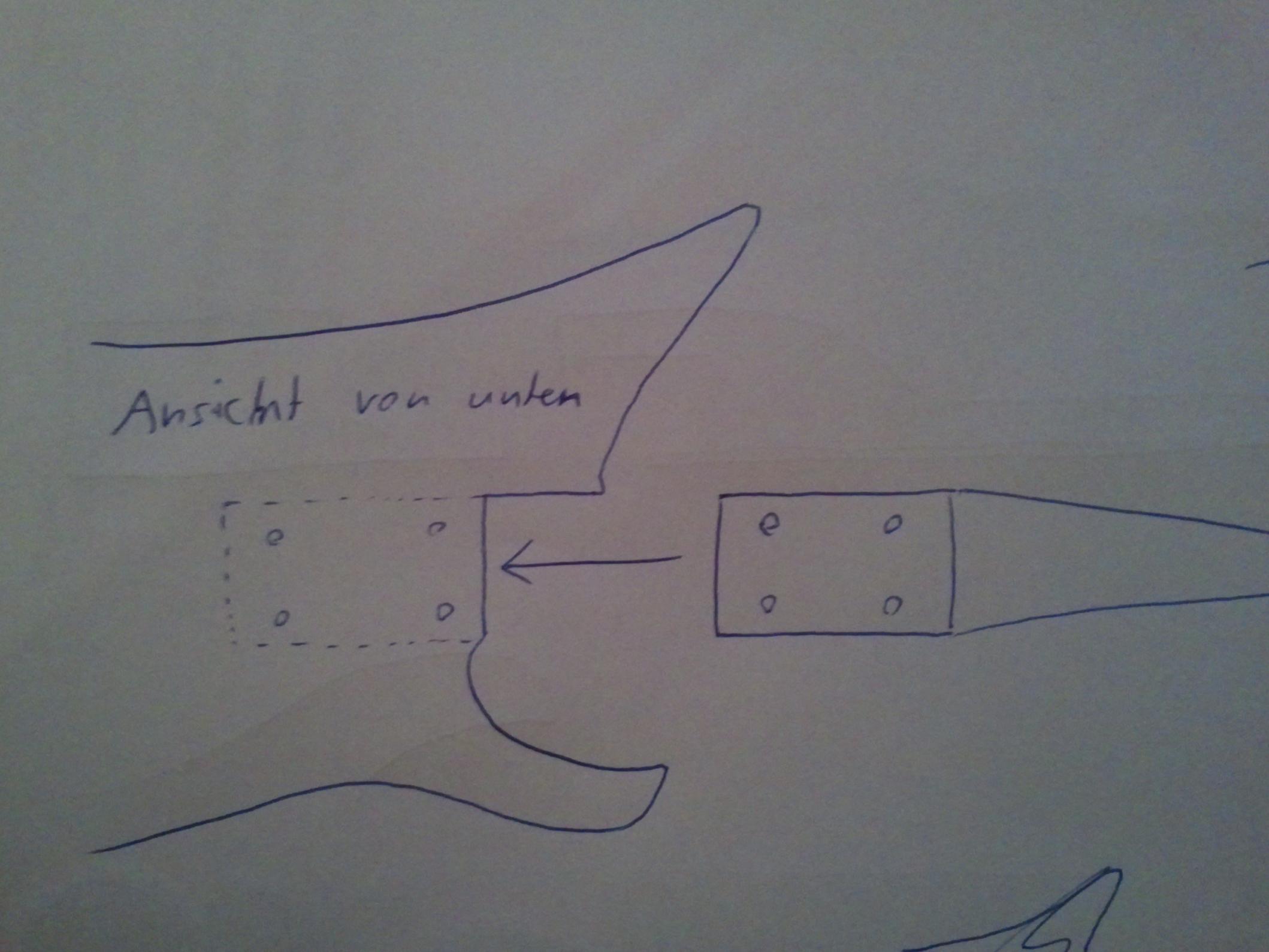

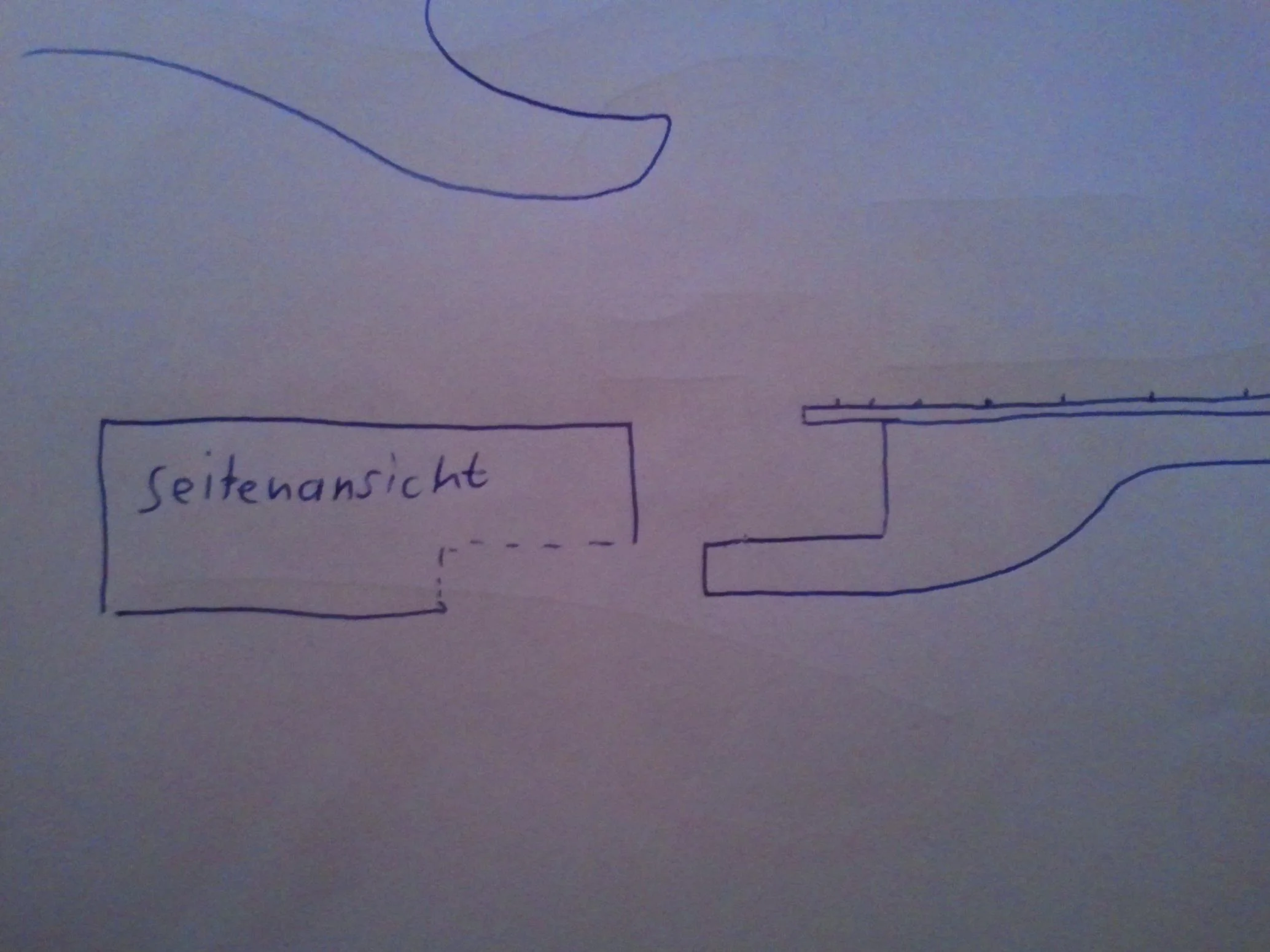

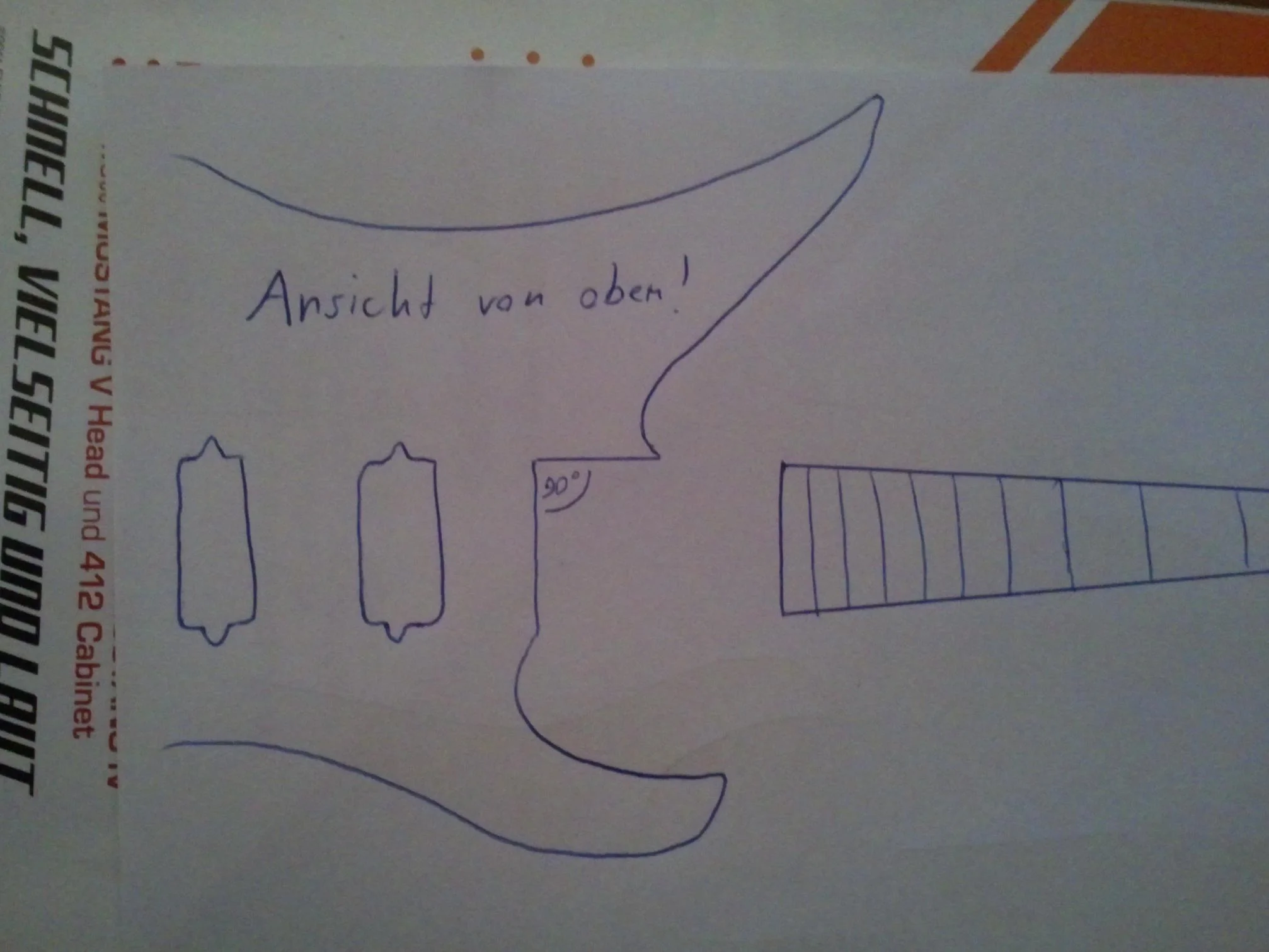

Beim CNS System ist ja der Halsfuß nicht Trapezförmig sondern rechteckig. Der Hals wird Seitlich eingeschoben und nicht wie bei den üblichen Systemen von oben.

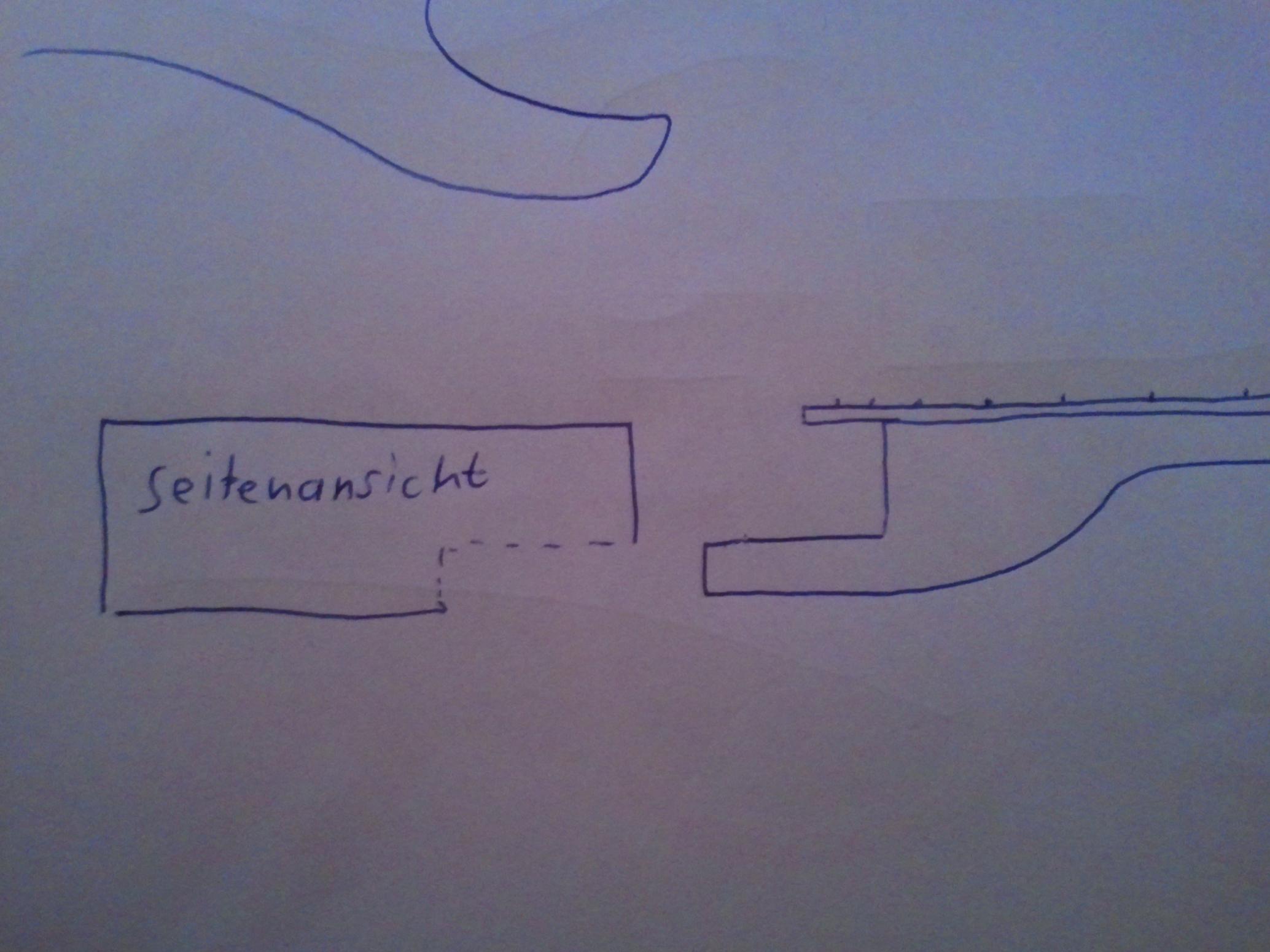

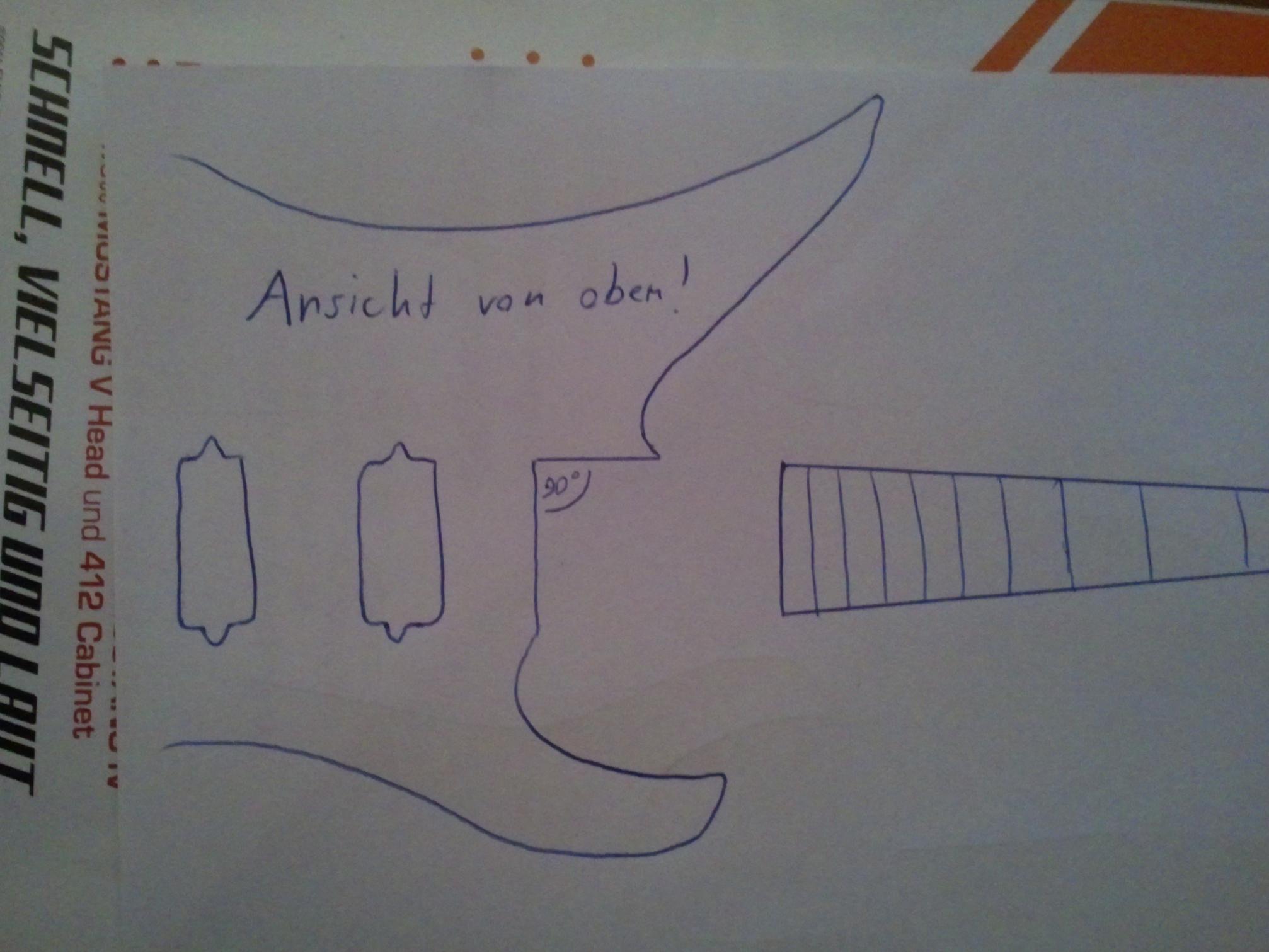

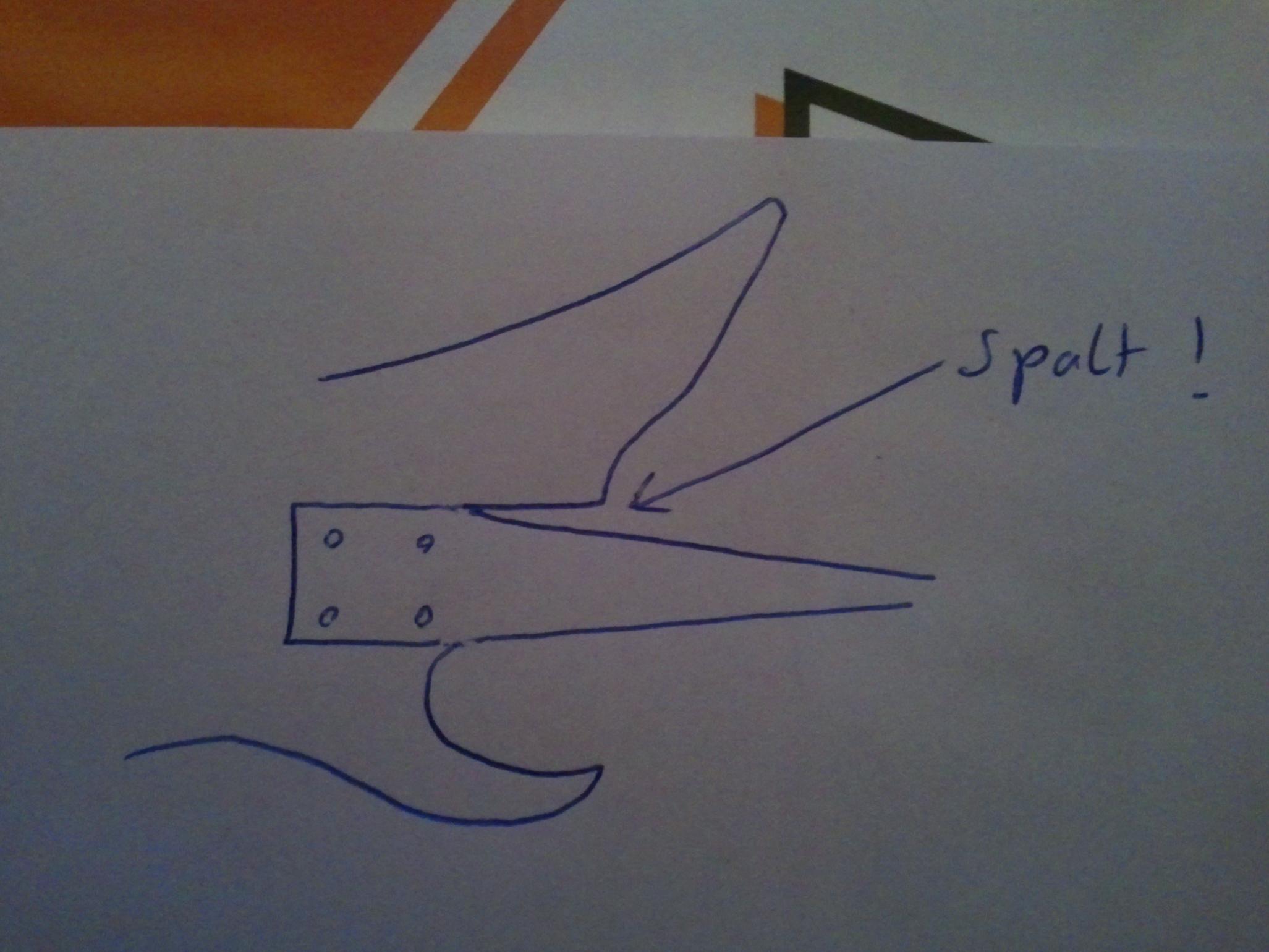

Also muss ich die Halstasche auch rechteckig fräsen. Da der Hals aber bis zum Halsfuß trotzdem trapezförmig ist sieht man ja da dann einen Spalt. Wie bekommt man das hin ohne den Spalt? Hoffe ihr könnt das an meiner etwas übertriebenen Zeichnung erkennen was ich meine.



[ibanezplayer]

Hier noch die Bilder dazu.



[Perfidious]

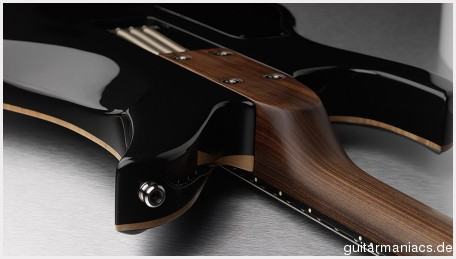

siehst du hier :

http://www.guitarmaniacs.de/gallery_pics/wTY52yemjg3twOYhkOCXMh0zF.jpg

hier sieht man das ziemlich gut anhand dessen einfach mal mit stift und papier hinsetzen und ne vorlage für die schablonen am besten in 1:1 zeichnen



[ibanezplayer]

So nach längerer Zeit gehts mal wieder weiter

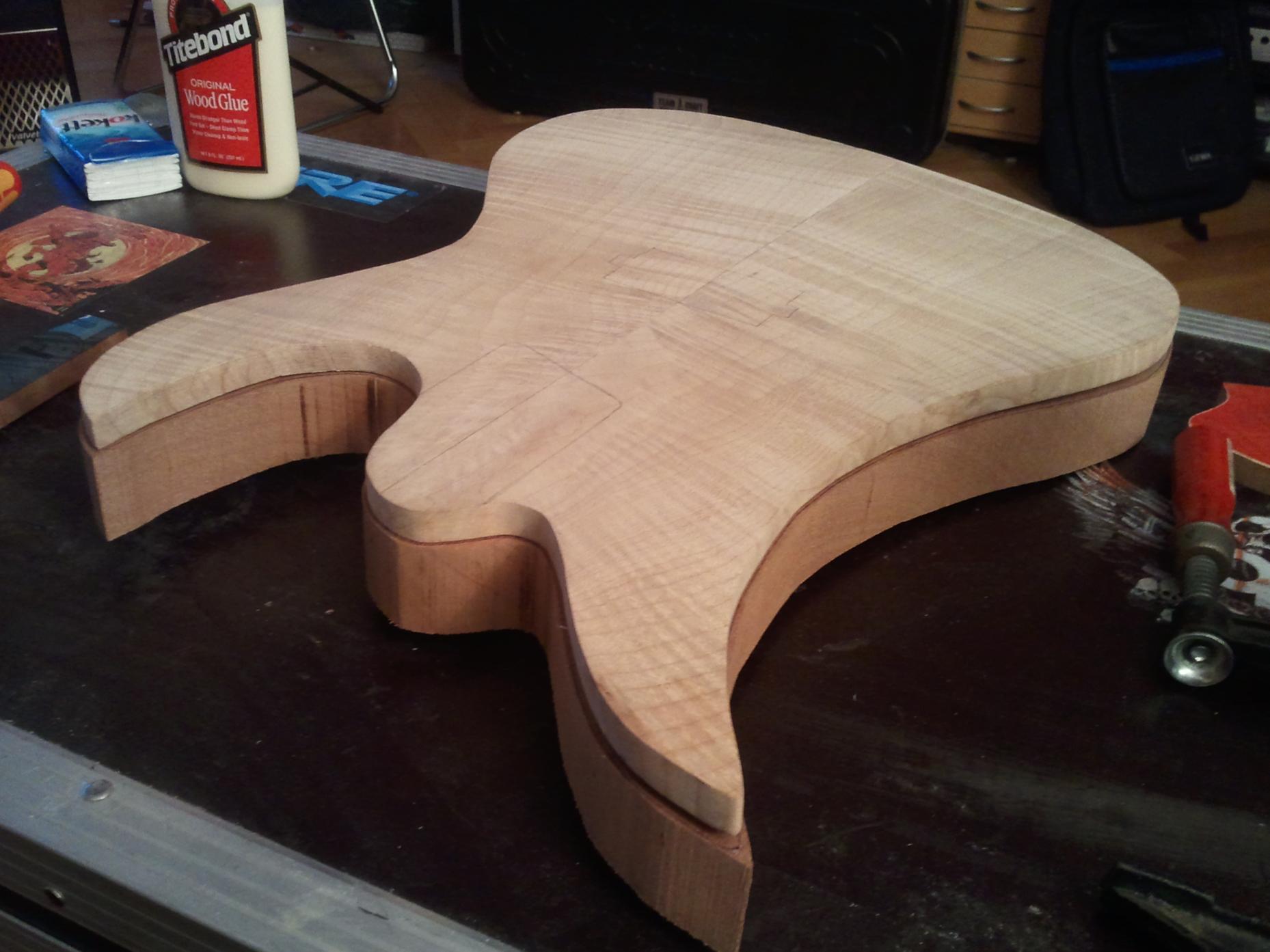

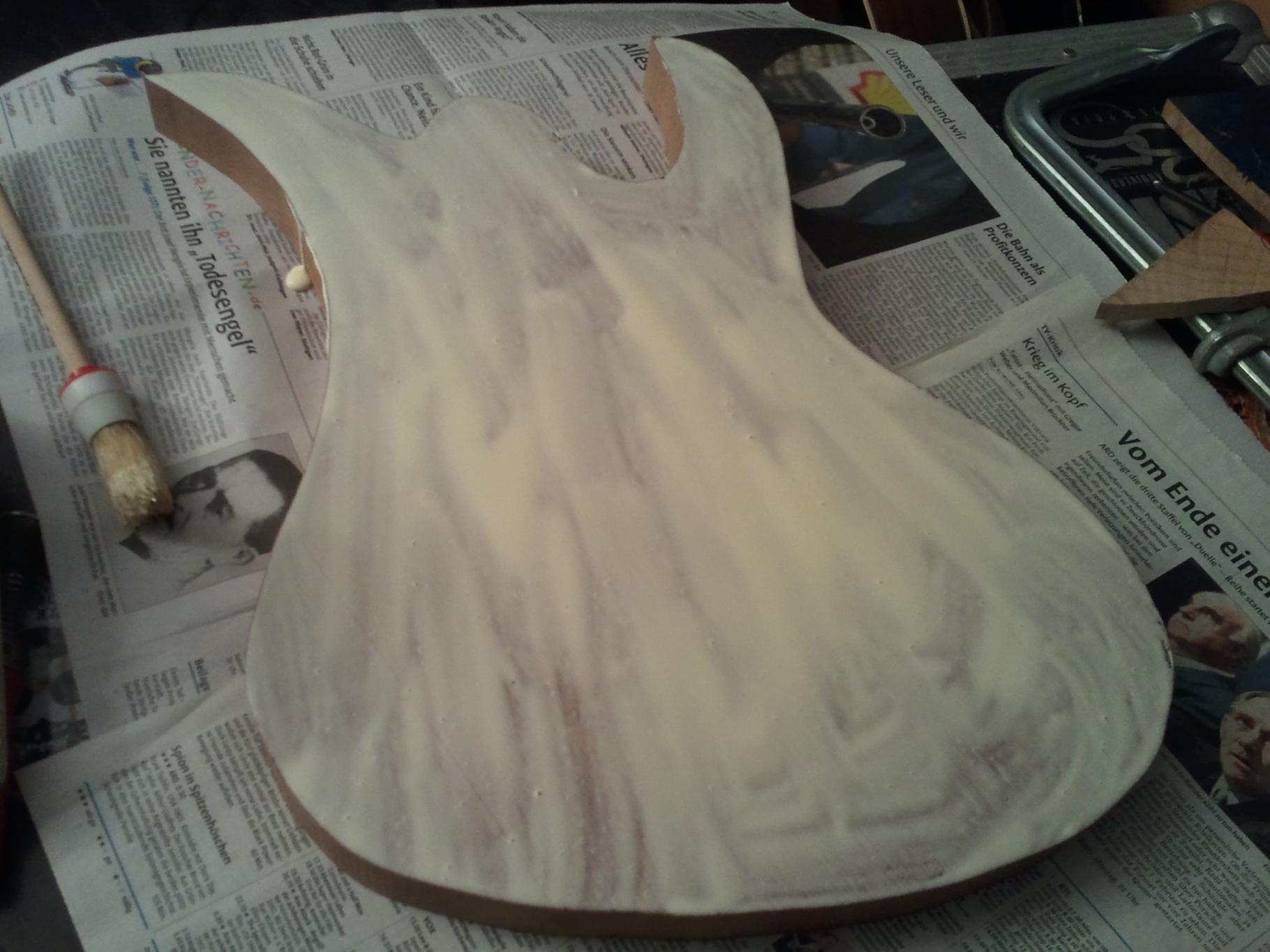

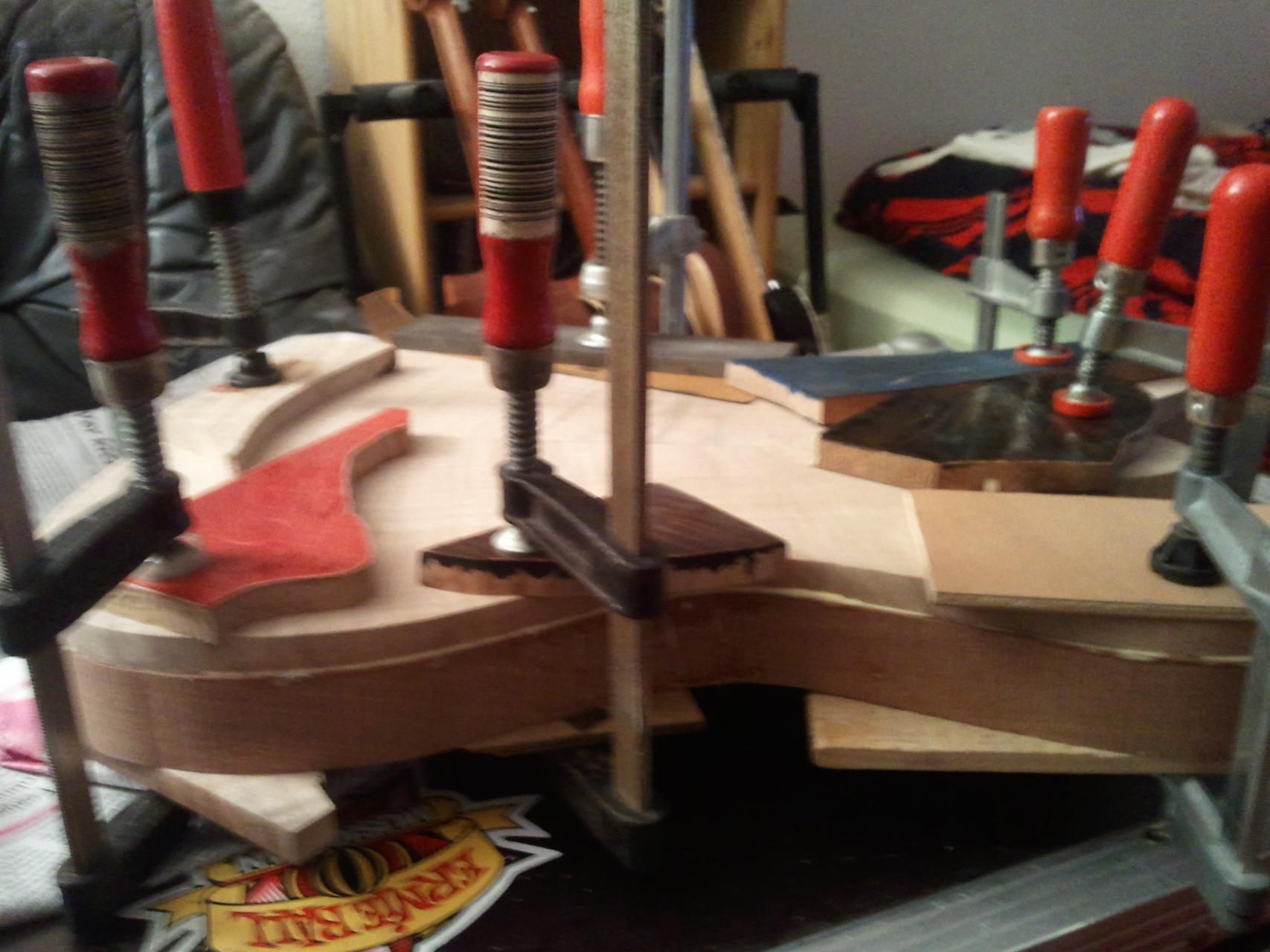

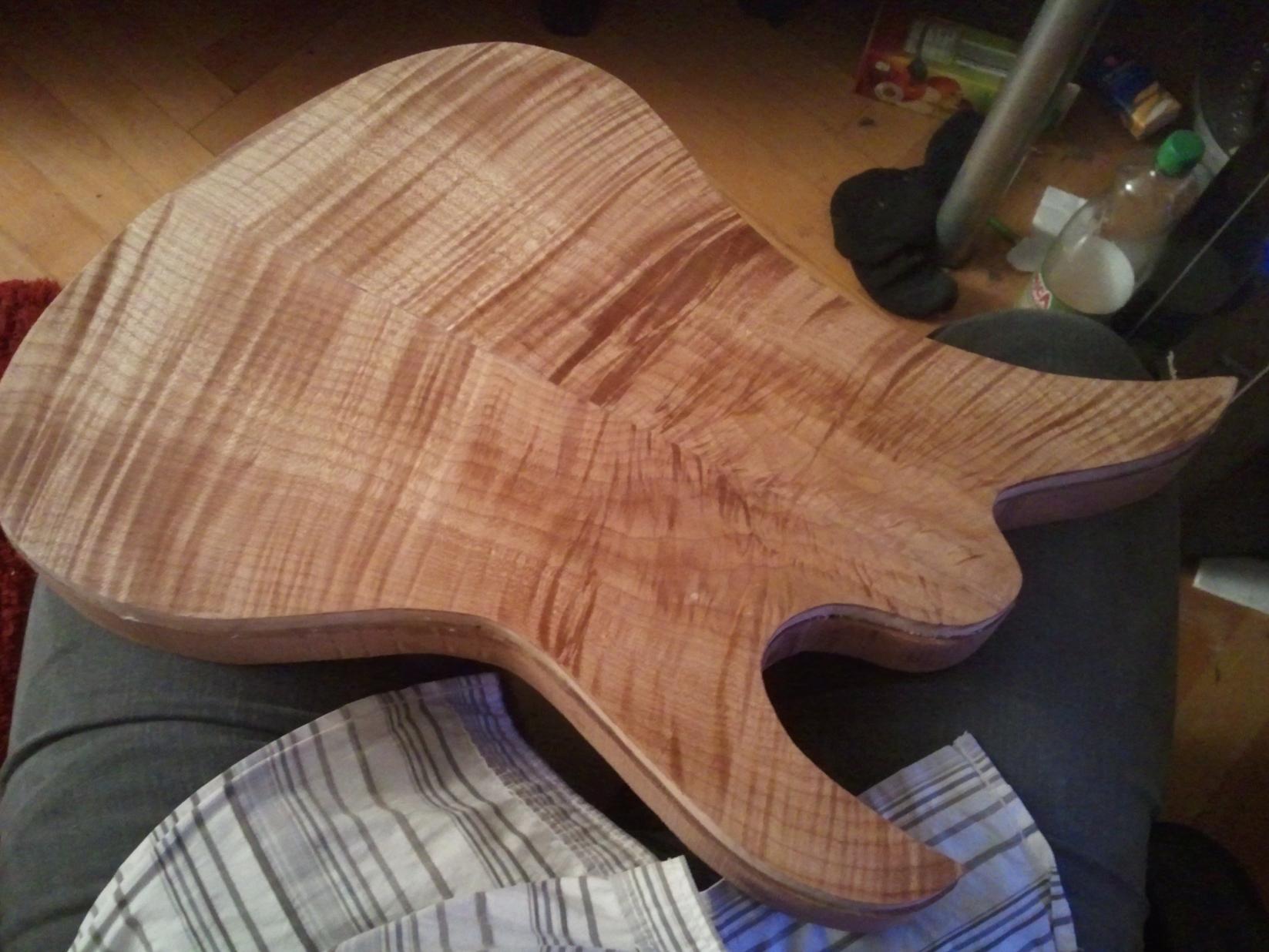

Ich habe bereits den Body mit der Bandsäge ausgesägt und die Decke aufgeleimt.

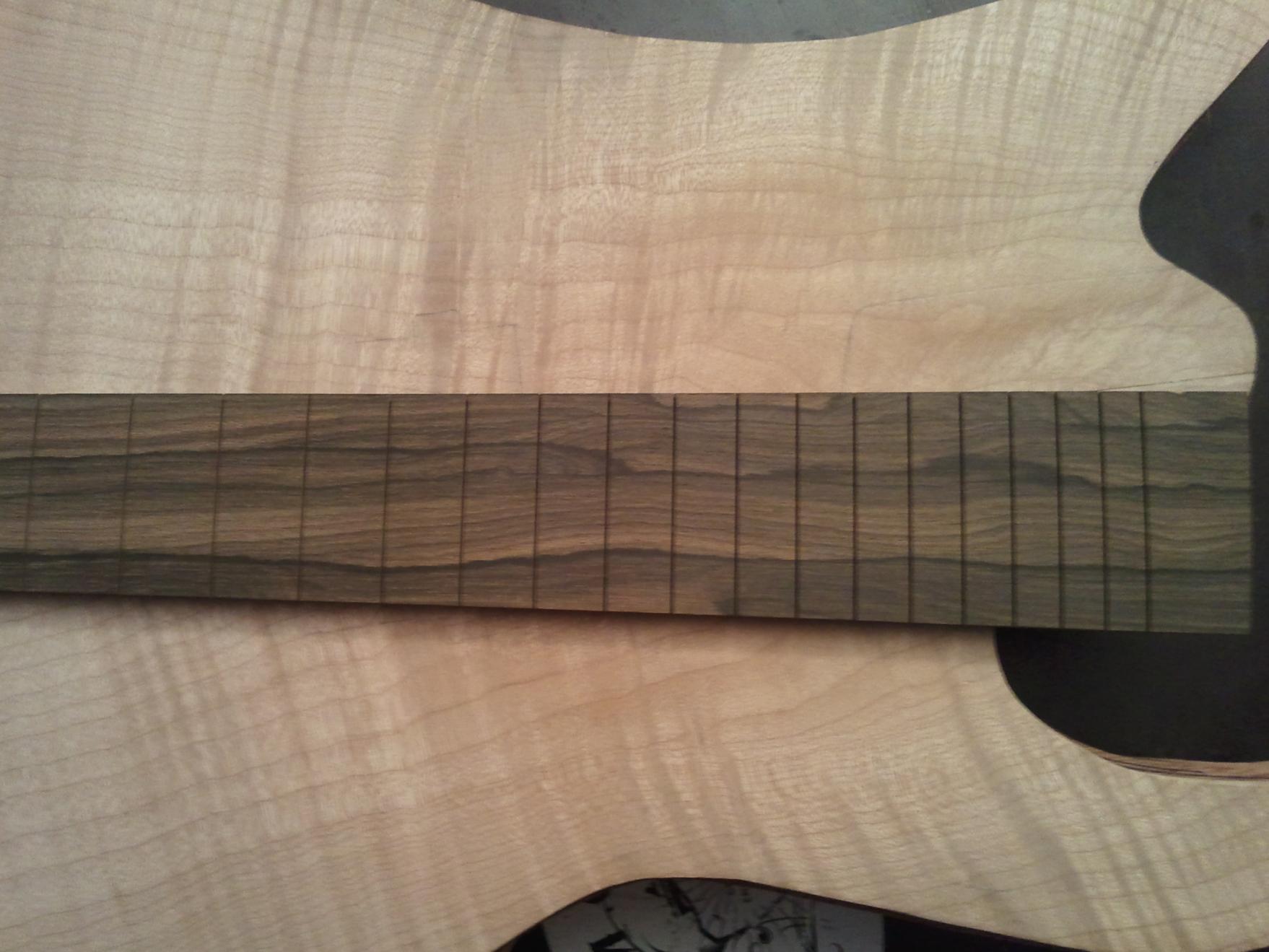

Dabei habe ich auch gleich von dem Gitarrenbauer Armin Dreier eine Ahorn Halskantel (einteilig) und ein Ziricote Griffbrett gekauft. Der Preis war ein echtes Schnäppchen
Das Griffbrett habe ich deutlich günstiger bekommen, da an der Kante etwas vom Splint zu sehen ist. Ich finds irgendwie cool Hat was.

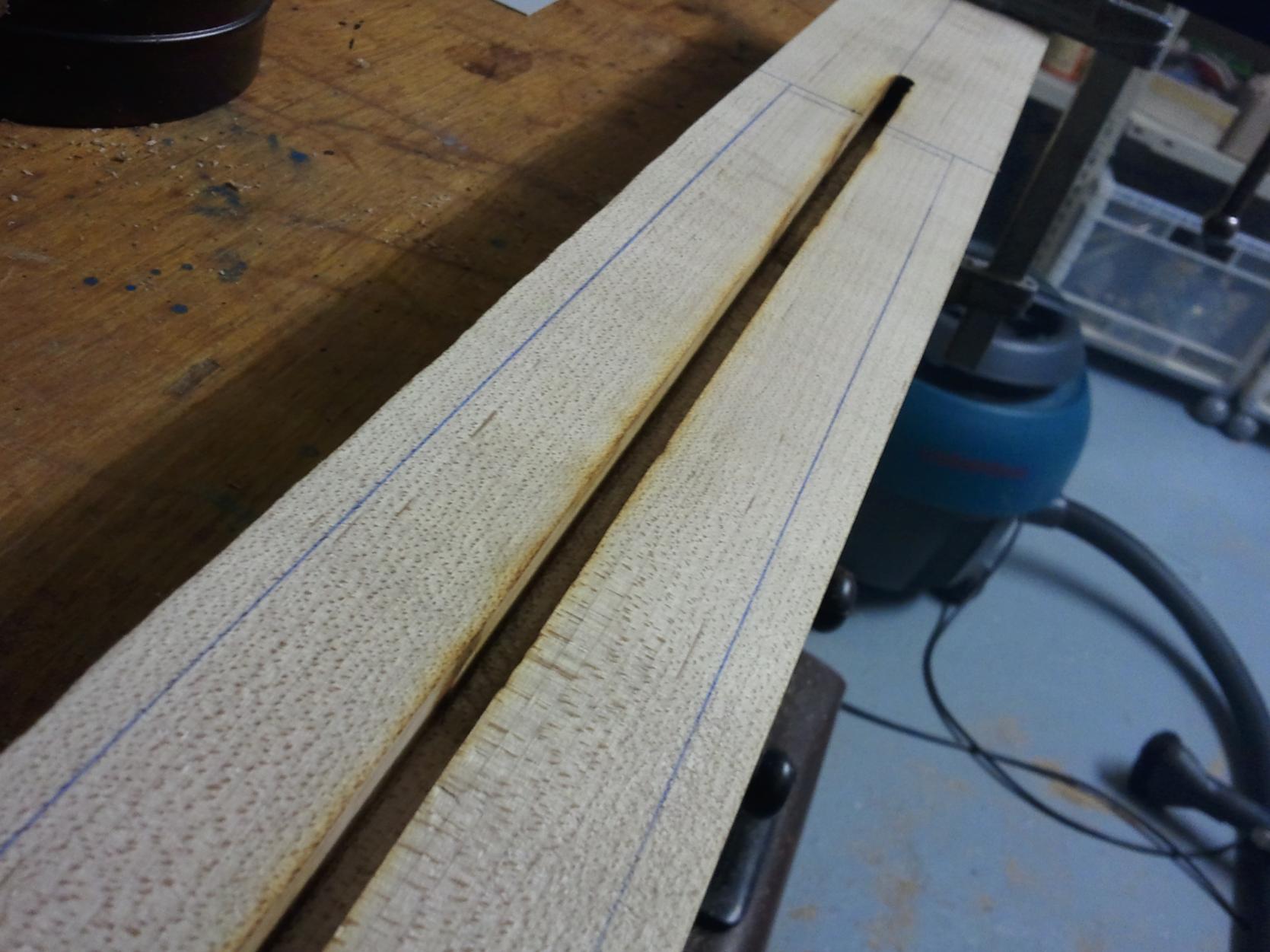

In den Hals habe ich bereits eine Nut für den Halsstab gefräst. Ich hatte mir eine uralte Billigfräse von meinem Onkel geliehen. Mit der konnte man keine Drehzahl oder so einstellen.
Als ich die Nut gefräst habe ist der Fräser übelst verkohlt. Auch die Nut ist relativ schwarz Aber das sieht man später ja nicht mehr. Trotzdem ist die Nut sehr gut geworden.
Ich habe mir bereits eine eigene Oberfräse mit Bündigfräser bestellt.

Viel Spaß beim Bilder schauen



[rz259]

Ist es eigentlich üblich, dass vor dem Aufleimen der Decke beide Teile entsprechend ausgesägt werden? Ich könnte mir vorstellen, dass es einfacher wäre, zuerst die Decke aufzuleimen und dann beides gleichzeitig auszusägen. Damit wird die Form doch bei beiden Teilen besser passend. Oder werden kleine Abweichungen einfach mit dem Bündigfräser nachträglich korrigiert? Wie hast du das gemacht?

Rudi



[ibanezplayer]

Ich benutze die Decke später als Schablone für den Bündigfräser um den Mahagoni Teil des Bodys bündig zu fräsen.
Außerdem habe ich beides einzeln zuerst ausgesägt um Kabelkanäle vor dem Verleimen zu fräsen aber ich Trottel habs vergessen
Naja muss ich die Kanäle wohl später bohren.



[Firebird II]

Sieht gut aus.
Was hast du am ende für das Griffbrett bezahlt?
Könntest du dein Bundieren etwas genauer beschreiben wenn du das machst? Ich will bald auch meinen ersten Hals bauen, und wollte mir vorher noch Anregungen holen (habe mein Kochbuch verloren -.-)



[rz259]

Ich will bald auch meinen ersten Hals bauen, und wollte mir vorher noch Anregungen holen (habe mein Kochbuch verloren -.-)

Das ist zwar bitter, aber Amazon hat so viele davon, dass sie sie sogar verkaufen;-)
