    Hallo!

    Ich habe geguckt, gelesen aber ich schnalls einfach nich...

    Ich habe 4 Celestion Speaker mit jeweils 16 Ohm... Möchte diese in eine Gitarrenbox einbauen, meine Frage lautet: Wie soll ich die nun schalten das ich nicht bei einer Impedanz von 32 bin sondern bei 16??

    Wäre sehr dankbar,

    gruß

  2. Gast 23432

    Gast 23432 Registrierter Benutzer

    Im Board seit:
    24.10.05
    Beiträge:
    30.432
    Zustimmungen:
    6.508
    Kekse:
    150.155
    Erstellt: 06.04.06   #2
    Je zweimal 16 Ohm in Reihe = je 2x 32Ohm.
    Zweimal 32 Ohm parallel = 16 Ohm......
    Ist gar nicht so schwer... ;-)

  3. morv

    morv Threadersteller Registrierter Benutzer

    Im Board seit:
    21.09.05
    Zuletzt hier:
    20.12.15
    Beiträge:
    20
    Ort:
    Dorf
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 06.04.06   #3
    Danke sehr!

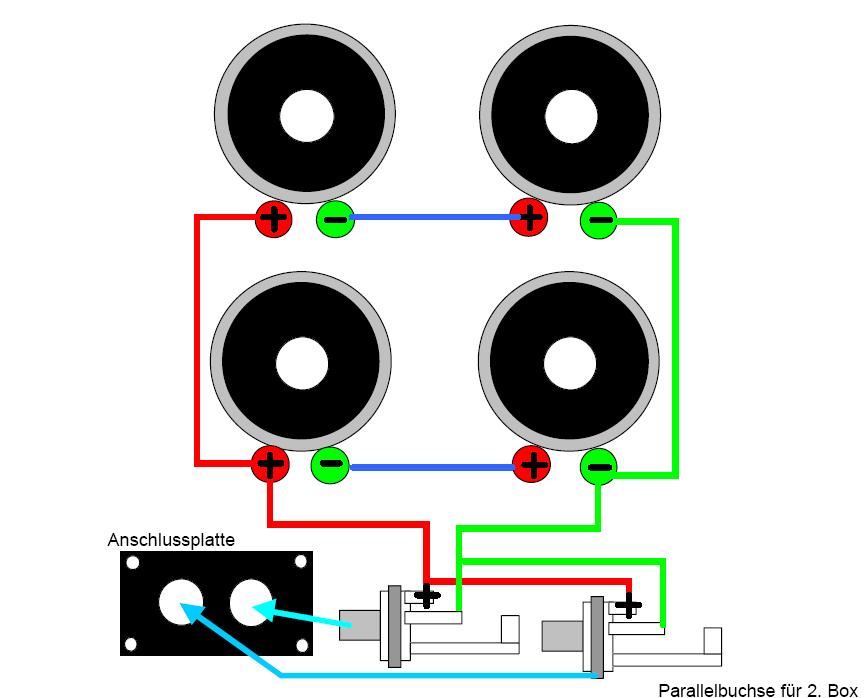

    Also dürfte das so aussehen?


    Anhänge:

  4. Gast 23432

    Gast 23432 Registrierter Benutzer

    Im Board seit:
    24.10.05
    Beiträge:
    30.432
    Zustimmungen:
    6.508
    Kekse:
    150.155
    Erstellt: 06.04.06   #4
    Präzise!
    Allerdings sehe ich die Anschlüsse an den Buchsen nicht so richtig...Es sind doch 6,3er Klinkenbuchsen, oder? Auf Deiner (gut gemachten!) Grafik sieht es aus, als wären die Buchsen Stereo, der grüne Anschluß muß an den Massekontakt, der zweite = Ring (an dem grün jetzt dran ist) bleibt frei, rot an den ersten (=Tip) ist richtig.

  5. kingjoerg

    kingjoerg Registrierter Benutzer

    Im Board seit:
    30.11.04
    Zuletzt hier:
    19.10.10
    Beiträge:
    736
    Ort:
    Hannover
    Zustimmungen:
    2
    Kekse:
    166
    Erstellt: 06.04.06   #5
    Wenn Du alle 4 parallel schaltest erhälst Du nen 4 Ohm Box ;-)

  6. Gast 23432

    Gast 23432 Registrierter Benutzer

    Im Board seit:
    24.10.05
    Beiträge:
    30.432
    Zustimmungen:
    6.508
    Kekse:
    150.155
    Erstellt: 06.04.06   #6
    ...und kriegst eventuell (wahrscheinlich) Schwierigkeiten mit Deinem Amp, wenn Du an die Parallelbuchse noch eine Box anschließt...:(

  7. kingjoerg

    kingjoerg Registrierter Benutzer

    Im Board seit:
    30.11.04
    Zuletzt hier:
    19.10.10
    Beiträge:
    736
    Ort:
    Hannover
    Zustimmungen:
    2
    Kekse:
    166
    Erstellt: 13.05.06   #7
    Das stimmt, bei nur einer Box gehts aber. War auch nur theoretisch gemeint, ich würde auch 16 Ohm bevorzugen...
