3fach Fußschalter Verdrahtung

[CPWHAMMY]

Hallo Leute,
ich suche dringend die Verdrahtung eines 3fach Fußschalter für die Marshall 30th Anni Serie.
Die Verdrahtung auf der Platine ist kein Problem,
aber die des DIN Steckers.
Hat jemand einen solchen Plan???!!

Grüße



[borgward]

ich hab hier das Schaltblid vom PED803, der könnte passen

s.auch: https://www.amplifiedparts.com/products/footswitch_boxes?filters=Type=3 Button



[CPWHAMMY]

Danke für deine Antwort bogward
aber der dürft nicht der richtige sein.
Denn der Anschluss ist ein 6 poliger Stecker.

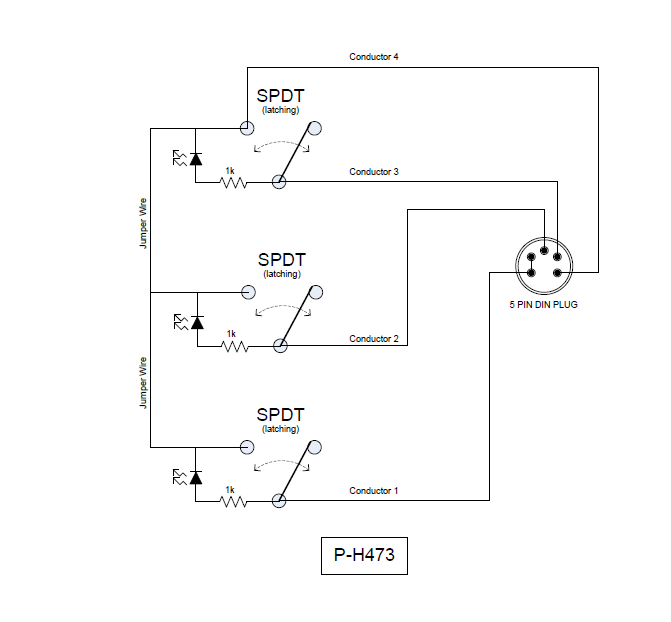

Inzwischen habe ich das gefunden:



[Christoph1]

2min Google=
http://www.amparchives.com/Amp Arch...rsary Series/6100 & 6101/30aniv_6100_100w.pdf
