Aktiven Sub an PA-Anlage

[flocky84]

Hallo zusammen,
ich bin neu hier und hab gleich mal eine Frage.
Vllt. werden jetzt gleich viele zum lachen anfangen aber ich bin neu auf dem Gebiet.

Ich habe eine PA-Anlage mit folgenden Komponenten:
Endstufe
Mischpult
2 Passive 2-Wege Lautsprecher (Speakon)

Jetzt möchte ich mir wegen dem Bass noch nen aktiven Sub (wurde mir empfohlen) zulegen.
Diesen könnte ich ja rein theoretisch an den "Booth" Ausgang vom Mischpult hängen.
Wie kann ich jetzt aber einstellen, dass die Bässe NUR auf den Sub gehen und nicht mehr mit auf die 2-Wege Lautsprecher?

LG Flo



[Harry]

Hallo Flo,

ein aktiver Sub hat üblicherweise eine integrierte Frequenzweiche. Kommt jetzt drauf an für welches Modell du dich entscheidest und das hängt natürlich davon ab wie groß dein Geldbeutel ist.

Aber üblicherweise sieht der Signalweg folgendermaßen aus:
raus aus dem Mischpult mit 2 XLR-Kabel - rein in den Sub mit diesen 2 Kabeln, dort wird aktiv getrennt - raus aus dem Sub mit 2 XLR-Kabel in deine Endstufe - raus aus der Endstufe mit 2 Speakon-Kabel in deine beiden Tops.

Dann hast du ein Mono-Bassignal nur auf dem Sub und das abgetrennte Stereo-Signal auf deinen Tops. So wie es sein soll.



[flocky84]

Sorry aber das ist mir jetzt grad ein bißchen zu hoch.

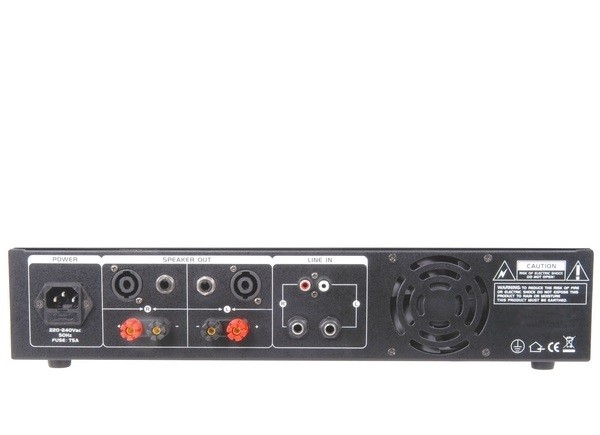

Also meine Endstufe sieht so aus

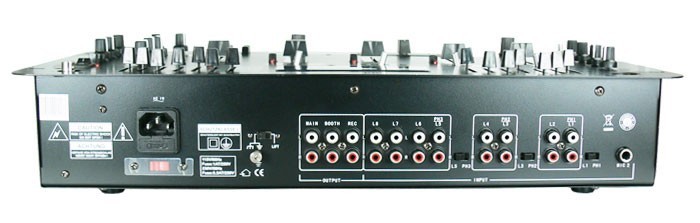

Das Mischpult sieht so aus:


Als Sub hätte ich mir folgenden vorgestellt.

https://www.thomann.de/de/kustom_pa112s.htm



[Harry]

Nein - mit dem geht das nicht.
Was ist "zu hoch"?
Was möchtest du damit beschallen? Einen Partykeller?



[flocky84]

Mit dem xlr raus, rein usw.
Das war mir etwas zu hoch.
Geht das mit dem Mixer und Endstufe nicht oder nur mit dem sub?

Ich will damit kleine Partys beschallen.
Also nix großes.



[Harry]

dann muss ein Kollege ran.....
sorry



[flocky84]

Würde das denn rein theoretisch mit dem hier funktionieren indem man es mit nem Chinch macht anstatt mit nem XLR?

http://www.ebay.de/itm/IBIZA-PROFI-...dio_Lautsprecher_Monitore&hash=item540470b67a

Und mit nem Y Adapter dann einmal vom Mischpult und einmal vom Sub in die Endstufe?



[Harry]

Lieber Flocky,
du befindest dich hier in einem Subforum in dem wir über Musiker Equipment (PA-Anlagen) sprechen. Bitte sei mir nicht böse aber das worüber du dich unterhalten möchtest bezeichnen wir üblicherweise als "Brüllwürfel im Kindergarten".
Und Cinch-Kabel haben "bei uns" nichts verloren.
Bitte gedulde dich noch etwas. Da kommt bestimmt noch jemand der dir das erklärt.....



[flocky84]

Ah ok, dann weis ich bescheid.
Wie gesagt, für mich ist das alles Neuland.
Aber trotzdem danke für deine Antworten.



[Fish]

Kein Problem!

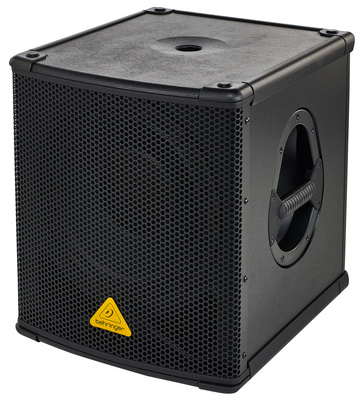

Schau mal z.B. das Anschlussfeld von dem Sub an:

Behringer B1200D Pro​

​

Die Signalkette wäre wie folgt:
Mischpult ==> Sub Input rein dann Sub Output ==> Verstärker von den Tops.

Alternativ -wenn Du eine Sub Ohne interne Frequenzweiche verwenden willst- brauchst Du eine aktive Frequenzweiche z.B.:

Behringer CX2310 SuperX Pro B-Stock​

​

Die Signalkette wäre wie folgt:
Mischpult ==> Frequenzweiche und dann von der Frequenzweiche 1x zum Sub und 1x zu den Tops.

In der Bedinanleitung der Weiche kannst Du auch mal schmökern. Da ist das auch erklärt.
http://images4.thomann.de/pics/prod/behringer_cx2310bed.pdf

Gruß

Fish



[flocky84]

Vielen Dank für die Nachricht.
Das Problem ist aber noch, dass ich am mischpult und endstufe keinen XLR Anschluss hab sondern nur Chinch.



[Fish]

das ist natürlich doof.
Da gibt es 3 Möglichkeiten:

1. Neues Mischpult mit XLR Anschlüssen kaufen

2. Passende Adapterkabel von Chinch (auch RCA genannt) ==> XLR Männlich

3. Line übertrager der gleich als Adapter fungiert kaufen z.B.:

Art DTI​

​

Bei 1. und 3. hast Du den Vorteil das Du ein Symmetrisches Signal (Störunanfälliger) an den Sub gibst.
2. ist die kostengünstigste Lösung.

Gruß

Fish



[chris_kah]

Cinch - XLR: selber bauen: https://www.musiker-board.de/faq-wo...ellen-abhilfe-aufbaukonzepte.html#post3549735 im unteren Teil des Beitrags ist die Bastelanleitung (nach dem Theorieteil)

Gruß
Christoph
