Jetzt ist es wieder mal passiert

Mit Freude ans Ruder gesetzt und offenbar beim letzten Mal Schlafwandeln einen "Kill-Switch" installiert ?
Nicht wirklich.
Es hat sich nur die "heisse" Feder der Output-Buchse verbogen - passiert halt - mal aufs Kabel gestiegen, mal kein Kabel mit Winkelstecker verwendet...
Bei den üblichen Buchsen ist es ja kein Problem.
https://www.guitarpartsresource.com/images/large/002-1956-000.jpg

Bewaffnet mit einem geeigneten Schraubendreher schafft man es sogar live zwischen 2 Songs die Feder wieder zurechtzubiegen

Aber bei dieser "Wegwerfkonstruktion"
https://images.reverb.com/image/upl...90,w_620/v1476985649/dxr0s2hl44lpgpxzqtwj.jpg

schaut es da ohne Backup Gitarre auf der Bühne recht traurig aus

Wenn dieses Teil dann noch ohne Gegenmutter montiert sondern nur in den Korpus eingeschlagen wurde (wie bei meiner am. G&L Tele) kann man den Jack eigentlich nicht mal zerstörungsfrei entfernen ( es gibt zwar ein teures Werkzeug dafür ) üblicherweise wird es so gemacht :
https://www.bassesbyleo.com/images/l2k_jack/remove_jack.jpg

Hier müssen die Meisten zum Gitarrenbauer - was sich nebst 10-15 € + entprechender Arbeitszeit nicht wirklich billig ist - und wir haben in Zeiten der globalen Erwärmung wieder mal Müll produziert , vermutlich einige Kilometer verfahren und den Herstellern dieses Wegwerfproduktes Umsätze und deren Existenzberechtigung gesichert.

Wie sieht dieses Teil von innen aus ?
https://www.talkbass.com/attachments/015_zps953ebcaa-jpg.2209104/

Mann sieht hier genau wie dünn die heisse Feder im Vergeich zu den üblichen Buchsen ist. (= geplante Obsoleszenz?)

Muss ich das nochmal so hinnehmen ?

MITNICHTEN !



Danke an den YT`ber für die Idee.

Aber zuerst der schwierigere Part :
Wie bekommt man den eingeschlagenen Barrel Jack aus der Gitarre ?


In meinem Fall (Tele) - bei dem man aus dem Elektronikfach nur die 2 Kabel sieht - den Heissen und die Masse ablöten

Ich empfehle den Bereich um den Jack ordentlich abzukleben um Kratzer zu vermeiden.
Jetzt ist Gefühl und für die ersten Drehungen Kraft gefragt : mit geeigneter Kombi oder Rohrzange den gerändelten Rand des Jacks (fest) umfassen und gegen den Uhrzeigersinn heraussdrehen. (Abrutschen ist verboten!!)

Puh !

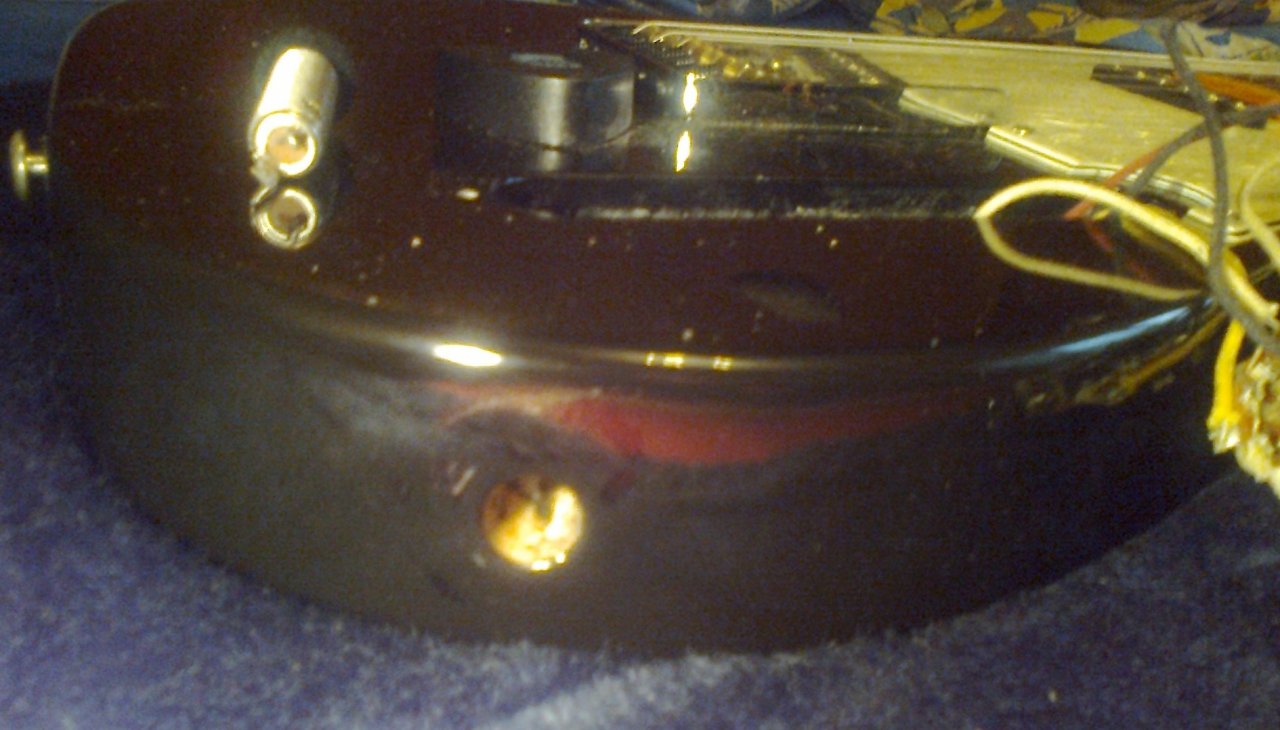

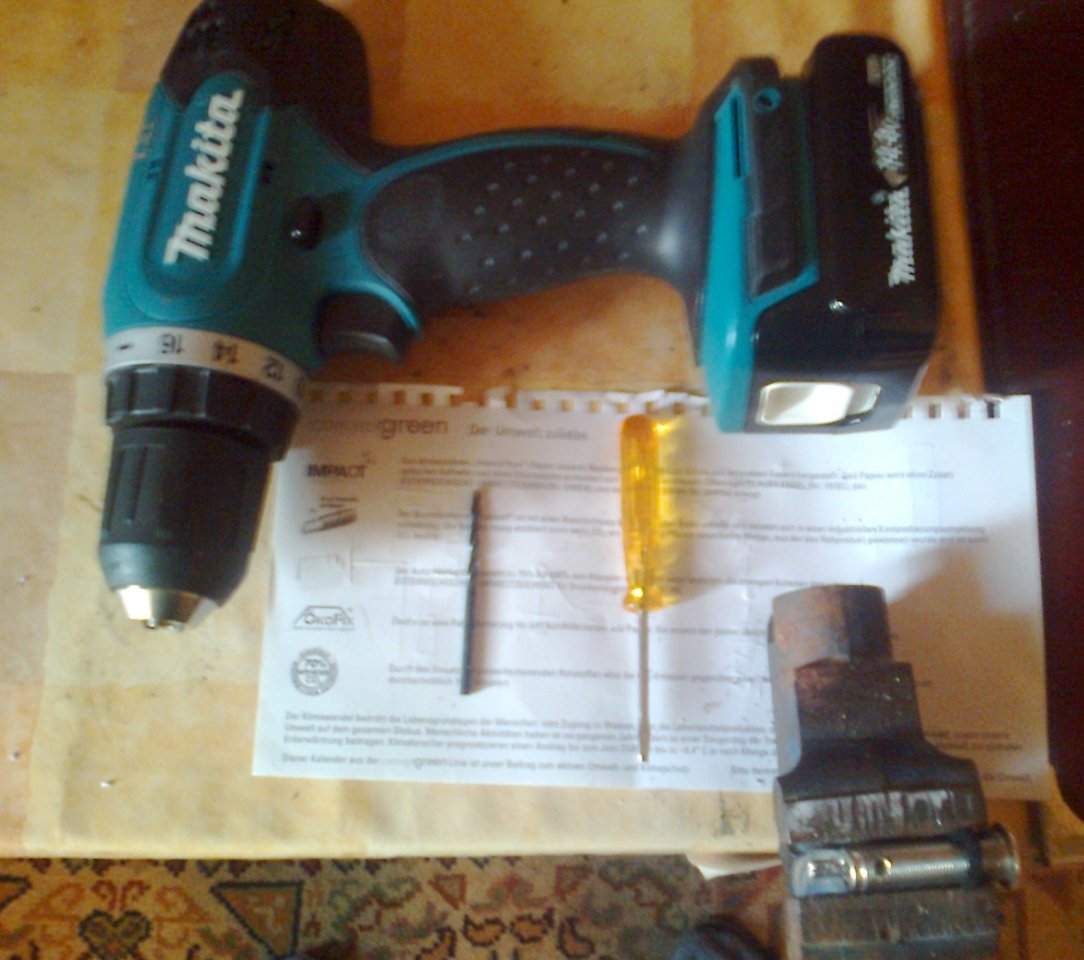

Benötigtes Werkzeug zur Mod :

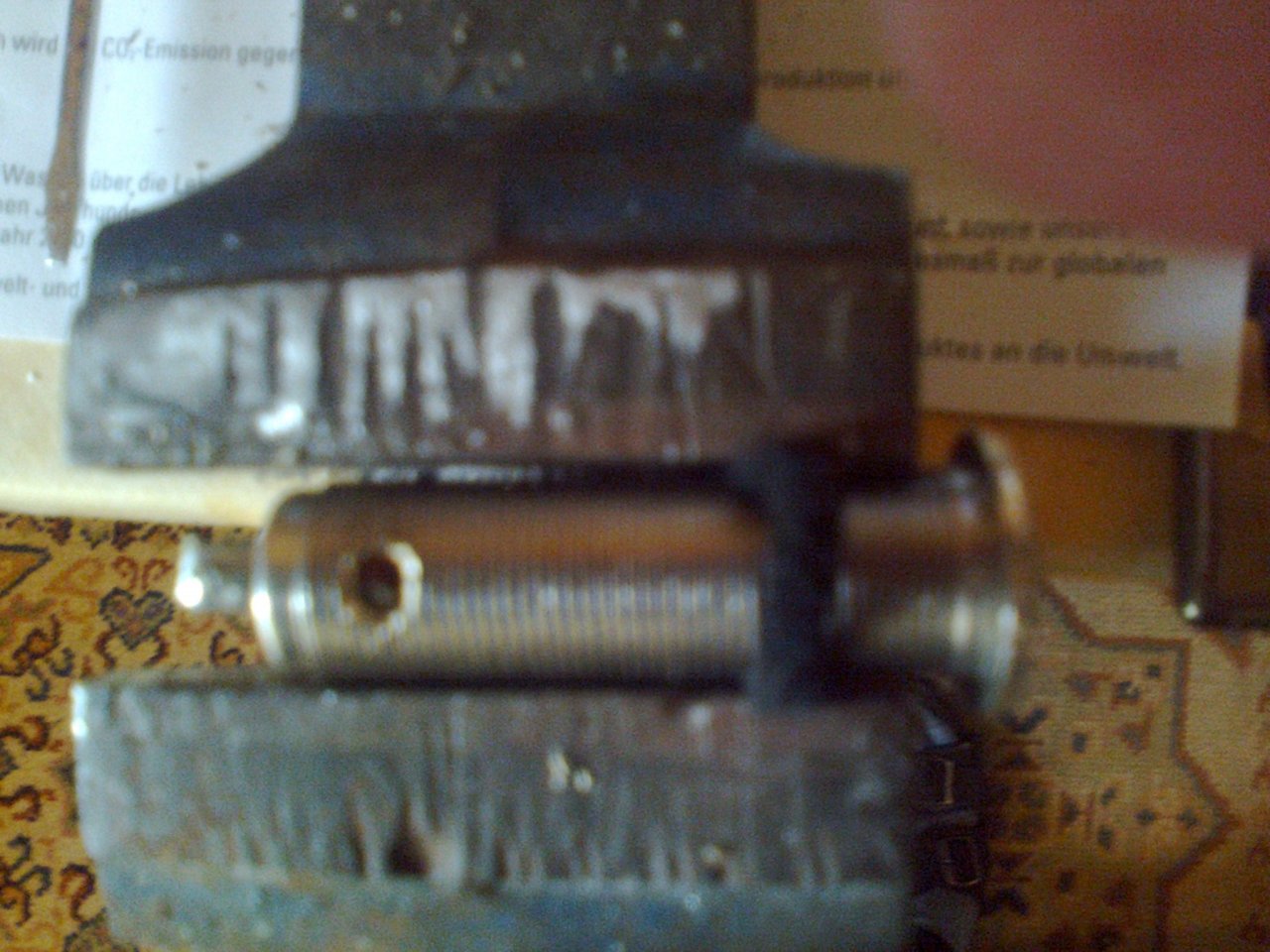

Jetzt mit Gefühl mittig auf Höhe der heissen Lötfahne und ca 4-5 "Windungen" mit (neuen) Metallbohrer eine Bohrung machen.
Achtung : das Material ist recht weich , also ohne viel Druck und mehrmals absetzen - sonst hab Ihr was fürs Halsketterl...

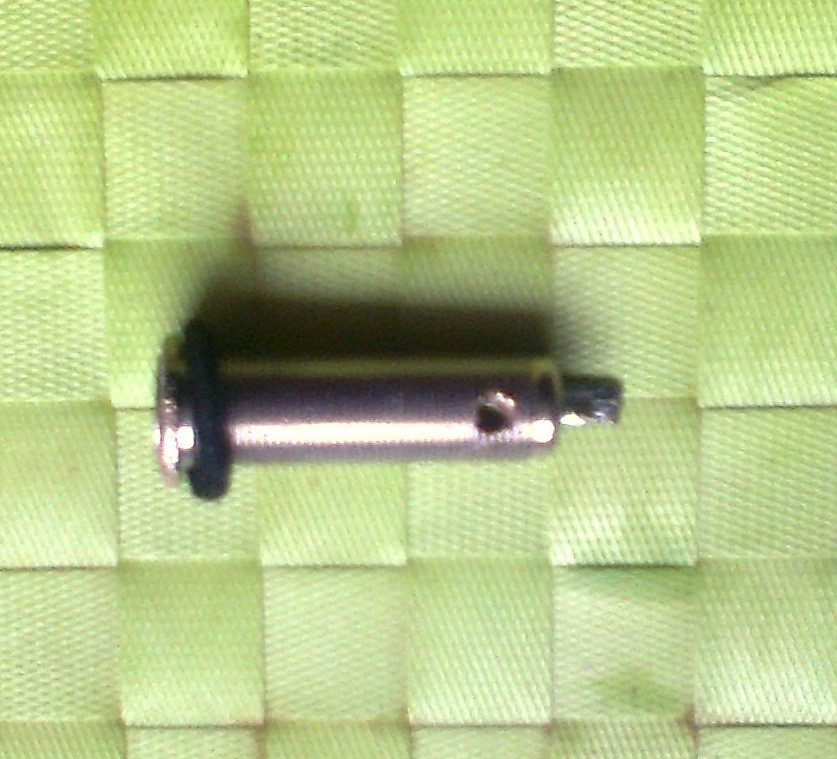

Endgame: Mittels Dorn oder besser Minischraubendreher durch das geschaffene Loch die heisse Feder mit Gefühl etwas zurechtbiegen - mit Gitarrenkabel kontrollieren - sollte der Klinkenstecker fest einrasten und und fest sitzen -> einbauen, anlöten, freuen

(ach ja, ein kurzer Check mit Multimeter und Patchkabel ist nie falsch)

Arbeitszeit ca 15-20 min (komplett) Kosten 0€ ökologischer Fussabdruck (wenn auch nur gering) minimiert CHECK

Jetzt mag sich nicht jeder da drübertrauen, es ist aber nicht verboten den Gitarrenbauer Eures Vertrauens zu ersuchen diese "Revisionsöffnung" statt einem neuen Teil nachzurüsten.




P.S. Sorry wg. der unscharfen Fotos

Have Fun!



[Gast268730]

Die Buchse lässt sich ernsthaft bei G&L nicht einfach wechseln/richten?
Alter, gut dass ich dies hier lese. Ist das bei allen so??Warum- ach egal?
Hab neulich eine gespielt , fand sie klasse. Wollte mir eine holen - aber so?
Ne Danke das kann ich nicht brauchen.

Danke für deine aufschlussreiche Anleitung.

Sehr gut umgesetzt.

Ich spare mir die G&L das ist echt das letzte, als könnte ich beim Auto die Wischerblätter nicht wechseln.

Nein Danke



[C_Lenny]

Wollte mir eine holen - aber so?

Ooooch, wenn man hier so manche "Upgrade"-Bastelgedanken von Usern für ihre gerade erst erworbene Traumklampfe dagegen hält, ist das doch noch 'ne kleine Übung .

LG Lenny



[4769]

Danke
Bitte jetzt nicht G&L steinigen für diese Buchse.
Diese werden manigfaltig eingesetzt -
Findest Du z.B. auch in Fender Teles
Aber es ginge auch so:
https://i.ebayimg.com/images/g/7g4AAOSwgsxagh7x/s-l500.jpg
oder so:
https://cdn.mos.cms.futurecdn.net/bmd8J2eFAv9o6dhwotpaXH-1200-80.jpg
oder noch schöner so:
https://static.keymusic.com/products/248778/XL/duesenberg-starplayer-tv-hollow-vintage-burst-5.jpg

Lass Dich deswegen nicht abschrecken - mit Winkelsteckerkabel - bzw. Kabel durch den Gurt stecken ist schon viel getan eine Reperatur zu vermeiden.

Ich kann Dir nur sagen meine ASAT Classic Tele ist mit den mfd-Pickups ein wahres Soundmonster und schlägt meinem Geschmack nach so manche Fender Tele - absolute top of the notch ! Dass man die Buchse besser lösen könnte ist wirklich der einzige (und Aufgrund der Häufigkeit ein untergeordneter ) Kritikpunkt den ich habe - und der ist für mich gelöst.

Lieber wäre mir wenn die Buchsenhersteller gleich diese Bohrung vorgesehen hätten.
(aber ich glaube den Typen der sowas vorgeschlagen hat ham` sie gefeuert)



[Gast268730]

Ooooch, wenn man hier so manche "Upgrade"-Bastelgedanken von Usern für ihre gerade erst erworbene Traumklampfe dagegen hält, ist das doch noch 'ne kleine Übung .

Das stimmt.
Hey ich bastle gern und viel. Aber das hier ist echt sch****.
Da kann ich auf Tour dreimal die Woche mit der Kneifzange ran.
--- Beiträge wurden zusammengefasst ---

Bitte jetzt nicht G&L steinigen für diese Buchse.
Diese werden manigfaltig eingesetzt -
Findest Du z.B. auch in Fender Teles

Meine Kramer hat auch so eine Ähnliche, allerdings ist die verschraubt und packt zu wie Bolle da verbiegt sich nix zumindest bei mir. Und ich bin Meister dadrin.
Die 450g ist von ‚77 oder so. Die Buchse original



[4769]

Da kann ich auf Tour dreimal die Woche mit der Kneifzange ran.

So schlimm wird`s schon nicht sein.(mein letzer "Vorfall" ist schon 2-3 Jahre her bei einer BMG - allerdings wars dort auch gegengeschraubt - hab mich aber beim Austausch recht geplagt da schlecht zugängig)
Ich kann bestätigen, dass die Buchse nach Bearbeitung nun bombenfest sitzt (besser als zuvor !)
Eine Idee hab ich (noch) nicht umgesetzt - ev. in die geschaffene Bohrung ein entsprechend abgelängtes Plastikröllchen (als Stütze für die Feder) einzukleben.
Meine ursprüngliche (und sicher brachiale) Lösung war schon (vor dem Video) entsprechend die Guit. für einen (qualitativen) herkomlichen Jack aufzubohren und mit einer Jack-Platte (z.B. von Gibson) zu montieren.
Das könnte eventuell (obwohl Upgrade) den Wiederverkaufswert beeinflussen - wäre mit aber egal, da ich die G&L sicher nicht mehr hergebe
(oder dann soetwas einsetzen :
https://images-na.ssl-images-amazon.com/images/I/51GDa6q27EL._SX466_.jpg)
--- Beiträge wurden zusammengefasst ---

Meine Kramer hat auch so eine Ähnliche, allerdings ist die verschraubt und packt zu wie Bolle da verbiegt sich nix zumindest bei mir. Und ich bin Meister dadrin.

Musst ja nicht Du sein der gerade auf dem Kabel steht
Bei der Hebelwirkung die da entsteht kann sich auch der beste Jack verbiegen
