Belegung Schweller neuer Klinken stecker beim Yamaha fc7

[Mixtour]

Liebe Kollegen, ich muss leider morgen spielen und mein Schweller hat einen kaputten Stecker. Habe mir nun einen Neutrik Winkelstecker gekauft. Wie wird der angelötet?
Ich nutze den Schweller Fc7 mit einem Tyros.
Bitte um Hilfe.

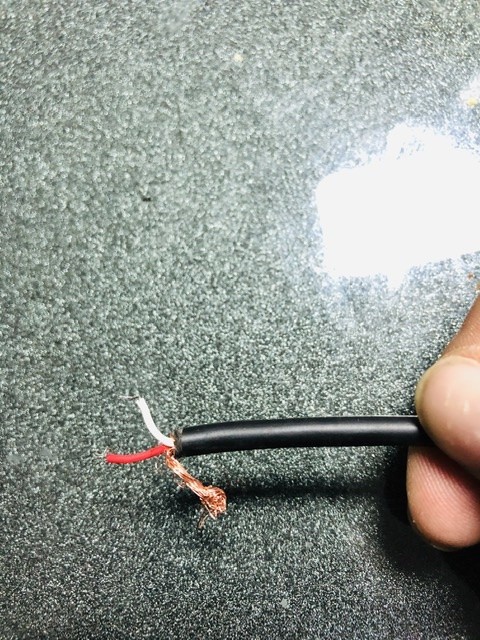

ich habe Masse, weiß sind rot.

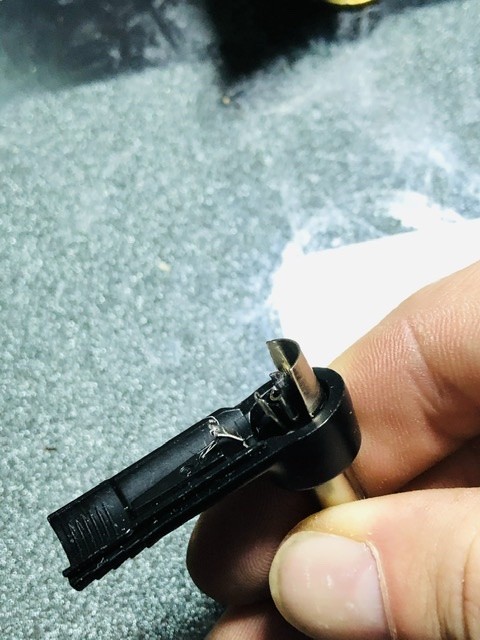

Wo kommen die einzelnen Kontakte beim Stecker hin?



[Ralphgue]

Du hast hoffentlich einen TRS Klinkenstecker gekauft (kanns nicht erkennen)...
Das hat nämlich das FC7 Pedal...
rot an Tip, weis an Ring, Masse an Sleeve, wobei rot und weis nicht genormt ist, könnte also auch umgekehrt sein...
kannst du es bei def. Stecker abschauen, wenn nicht so provisorisch verbinden, wenn geht, gut, wenn nicht weis und rot vertauschen...



[Mixtour]

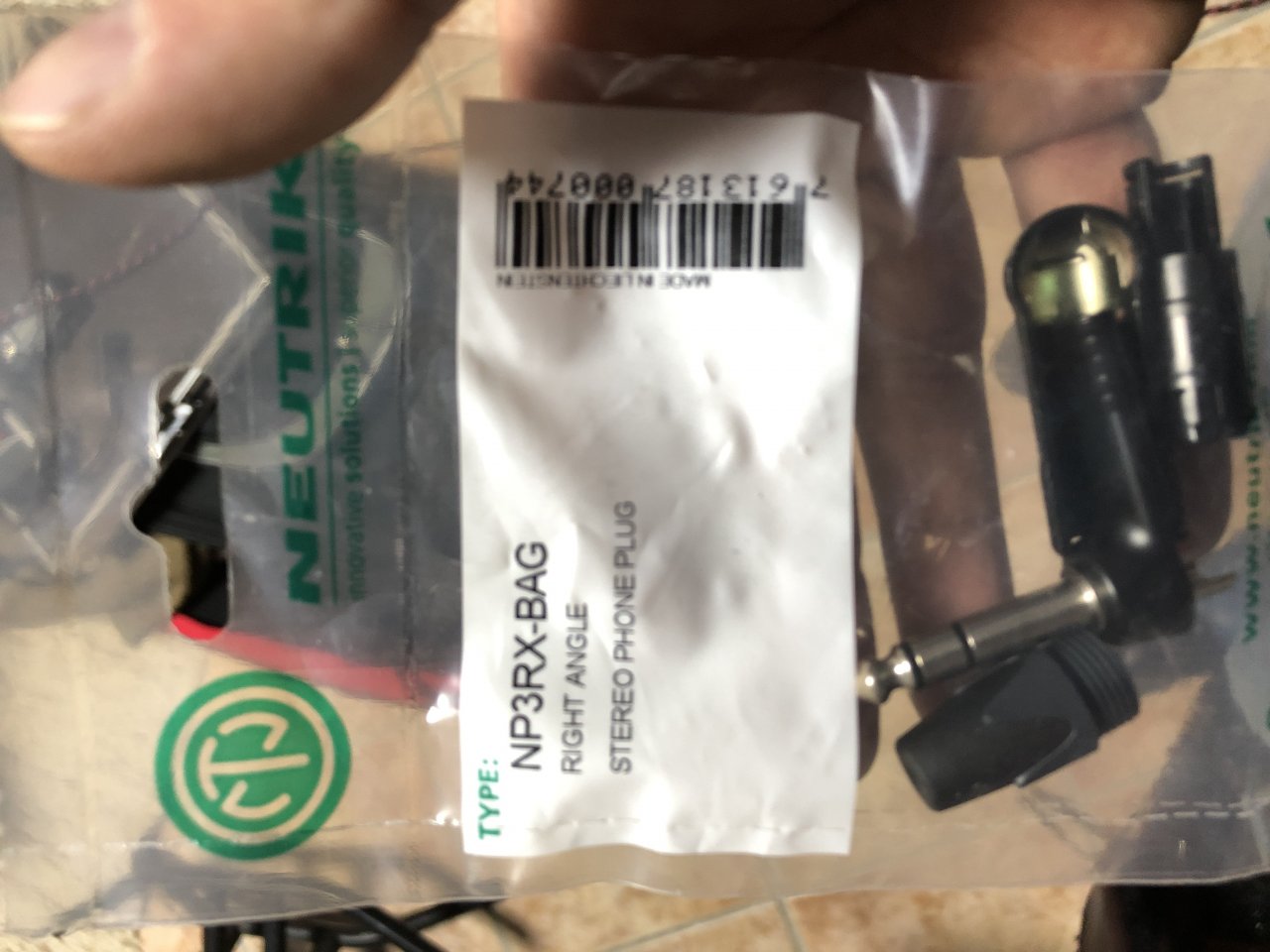

Das wäre der Stecker



[Ralphgue]

Der ist richtig...
die richtige Lötfahne findest du mit einem Multimeter, wenn Sie sich nicht selbst erschliesst, (Ohm/Piepser Einstellung).



[Goldwing7]

Hier ein Foto mit dr Belegung

http://dt7v1i9vyp3mf.cloudfront.net/old_forum/322969-Pedal closeup.jpg



[Mixtour]

Wo wäre dann die Masse beim Klinkenstecker anzulöten?



[Goldwing7]

Wo wäre dann die Masse beim Klinkenstecker anzulöten?

Die Masse (also das Drahtgeflecht) an den ganz langen Kontakt, der auch die Zugentlastung für das Kabel bildet.
