[Beratung] Engl Fireball - Änderung der Footswitchzuordnung

[organic]

Hallo,
ich habe jetzt auch mal eine Frage.

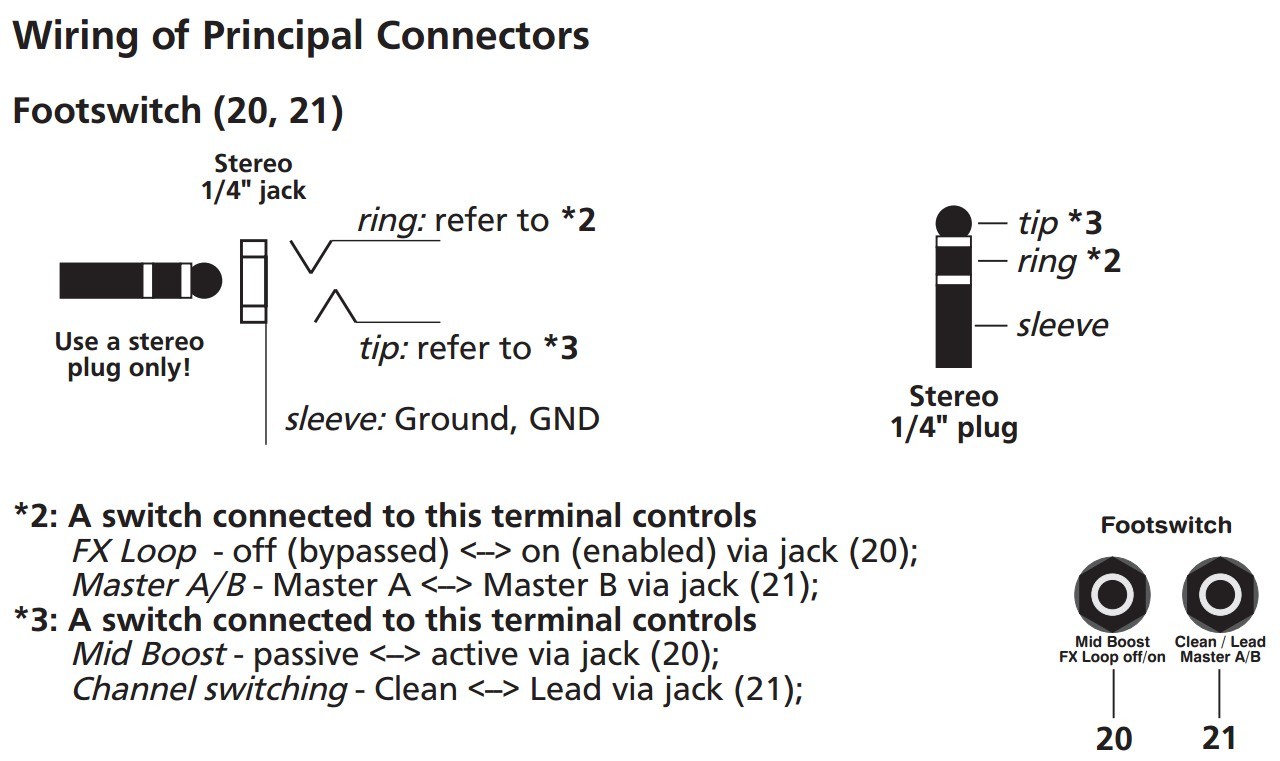

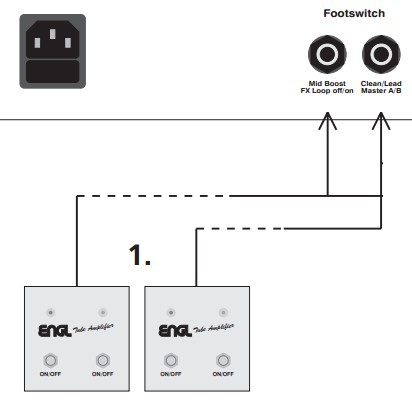

Der Engl Fireball E-635 (100Watt) hat auf der Rückseite 2 Stereoklinkenbuchsen
für den Anschluss von 2 Footswitchcontrollern.
Anschluss 20 hat die Zuordnung zu den Schaltungen:
- MidBoost und FX Loop on/off
Anschluss 21 hat die Zurodnung zu den Schaltungen:
- Clean/Lead und Master A/B.




Ist es beim Engl möglich, die Zuordnung durch einfaches Umlöten der
Anschlussdrähte z.B. wie folgt zu ändern?
Anschluss 20
- FX Loop on/off (bleibt unverändert)
- Master A/B (der ursprüngliche MidBoost kommt dann an den Anschluss 21)
(Das sind die einzigen Schaltfunktionen die ich am Engel brauche.
Ich möchte mir 1 Footcontroller dadurch sparen, dass die Funktionen,
die ich brauche, über 1 Footcontroller ferngesteuert werden können.)

Sofern an den Kontakten Tip und Ring lediglich Kabel angelötet sind,
müsste man die Kabel doch einfach vertauschen können.

Im voraus schon mal besten Dank für eure fachliche Beratung.
(Ach ja, ich könnte das ja einfach mal ausprobieren, aber dann ist
die Garantie bzw. das Rückgaberecht futsch).

Viele Grüße
Jo



[Thhherapy]

1. Engl hat zwar Kabel zu den Buchsen, aber die sind nicht direckt auf die Buchsen gelötet, sondern da sind noch Platinen dazwischen.
2. Ist es sehr schwierig die dünnen Drähte auf den Platinen zu löten. (verschiedene Gründe)
3. Ist die Anschlussart von Master A/B ein klein bischen anders, woduch man auch bei der Platine noch was ändern müsste.


Da würd ich dir raten einen Adapterstecker zu bauen. Dann mußt du auch nichts am Amp ändern, wegen Garantie und so.
2 Klinkenstecker die einer Klinkenbuchse enden. In diese Buchse steckst du dann deinen Fußschalter ein.

Ganz hab ich aber noch nocht verstanden welche Funktionen du jetzt wirklich brauchst.
Mid Boost und Clean/Lead?



[Dennis87]

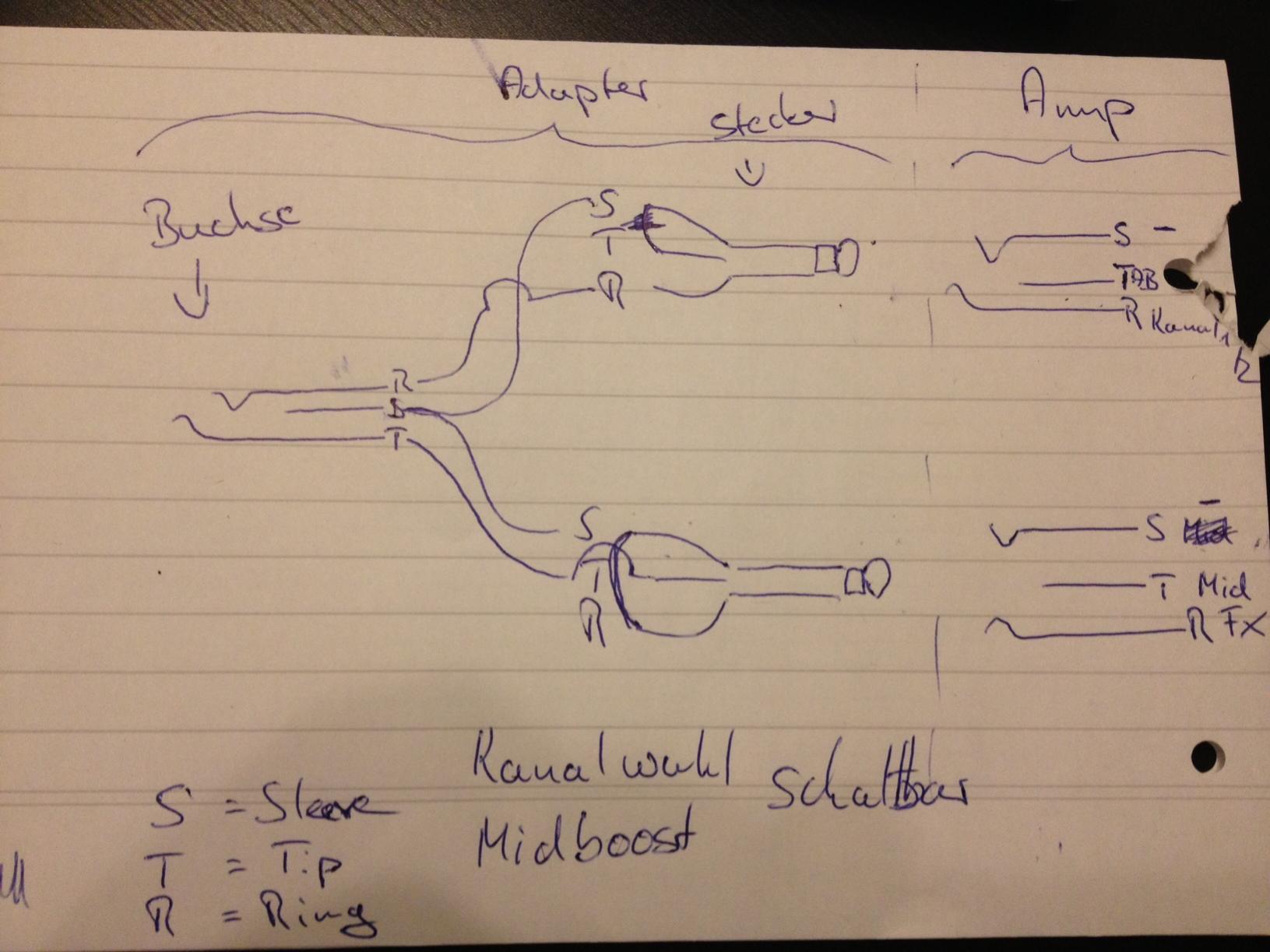

Na so einen Adapter kannst du dir einfach selbst zusammenlöten. Du musst 2 Stereoklinken männlich und eine Stereoklinke weiblich haben aus denen du dir eine Art Y-Kabel baust. Du darfst nur nicht vergessen, dass auch der Kanal so geschaltet ist, dass du den richtigen angewählt hast bzw. wie ich es bei Engl kenne, dass man die ausschalten muss. Der Fussschalter trennt und verbindet ja nur einen Stromkreis, also musst du mal genau schauen wie der das genau macht welche Kontakte offen und welche geschlossen sein müssen damit Mid-Boost und Kanal 1/2 so stehen, wie du es haben willst. Ich hab dir mal ein Beispiel gemalt. Ich hoffe du versteht das Prinzip.



[Thhherapy]

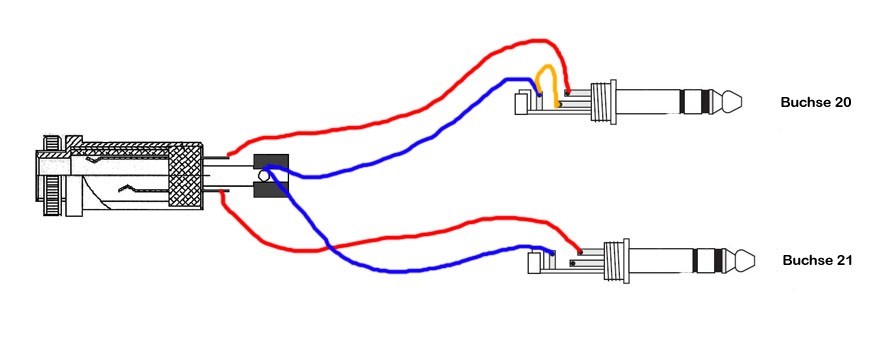

So wärs etwas übersichtlicher.
(für Mid Boost und Channel)



[Dennis87]

genau so meinte ich das



[organic]

So wärs etwas übersichtlicher.
(für Mid Boost und Channel)

(Grafik MidBoost u. Channel)


Auf diese Idee mit dem "Y-Kabel" bin ich noch garnicht gekommen.

Ich brauche die Funktion FX-Loop u. Master A/B!

Das heißt, für die Funktion FX-Loop und Master A/B
müssen die roten Kabel jeweils am Tip-Kontakt angeschlossen werden
und das gelbe Kabel vom Ring zum Sleve.


(Grafik FX-Loop und Master A/B)

Dann kann ich die Funktionen FX-Loop mit dem einen Schalter und
die Funktion Master A/B mit dem anderen Schalter aktivieren

Super Dank an Euch.



[Thhherapy]

So kannst du das gelbe Kabel weglassen, sonnst wär Mid-Boost ständig aktiviert.

Wie schaltest du eigentlich Channel um?
Mir ist gerade eingefallen das auf diese weise Channel nicht mehr umschaltbar ist. Du könnest nur einen fixen Channel wählen indem du beim unteren Stecker die gelbe Brücke rein machst oder nicht.



[organic]

So kannst du das gelbe Kabel weglassen, sonnst wär Mid-Boost ständig aktiviert.

Wie schaltest du eigentlich Channel um?
Mir ist gerade eingefallen das auf diese weise Channel nicht mehr umschaltbar ist. Du könnest nur einen fixen Channel wählen indem du beim unteren Stecker die gelbe Brücke rein machst oder nicht.

Vorab besten Dank für deine kompetente Hilfe!!!

Die Kanalumschaltung Clean/Gain benutze ich garnicht.
Ich regele den Gainkanal zwischen Verzerrung und Clean ausschließlich mit dem Volumenpoti der Gitarre.
Die MidBoost-Funktion brauche ich ebenfalls nicht.

Stellt sich natürlich die Frage, warum den dieser Amp, wenn die hälfte der Funktionen nicht benutzt werden?
Ganz einfach, der Amp hat den Grundsound den ich gerne mag.
Einstellungen für Hardrock:
Gain: 10.30 Uhr
Bass: 13 Uhr
Middle: 13 Uhr
Treble: 11 Uhr
MidBoost: off
Presence: je nach benötigter Lautstärke zwischen 12 und 13 Uhr.
Angeschlossen an eine Blackstar Artisan 412A (Celestion V30 Speaker)
Gespielt über eine Fender Strat mit EMG 85/SLV/SLV und Fender Strat mit Gibson P498T u. P496R.

Gruß
Jo



[Thhherapy]

Würde man bei einem Einkanal auch nicht anders machen. Möglich ist alles was gefällt.
Na dann bei dem einen Stecker Brücke raus für MidBoost off und beim anderen Stecker Brücke rein für Lead on.



[Dennis87]

Oder das Kabel einfach umdrehen
