Bezugsqelle, Tipps für Nachkauf (ggfs. Anfertigung) Laney L5t Combo Faceplate

[DonMaier]

Hallo Leute,
ich bin gerade absolut am Verzweifeln...

Ich habe heute einen gebrauchten aber kaum benutzten (ca. 20h) Laney L5t Combo erworben.

Leider habe ich beim Putzen des Faceplates einen unserer Putzlumpen genommen, der wahrsccheinlich ein Mittel drauf hatte, dass fettlösend ist.

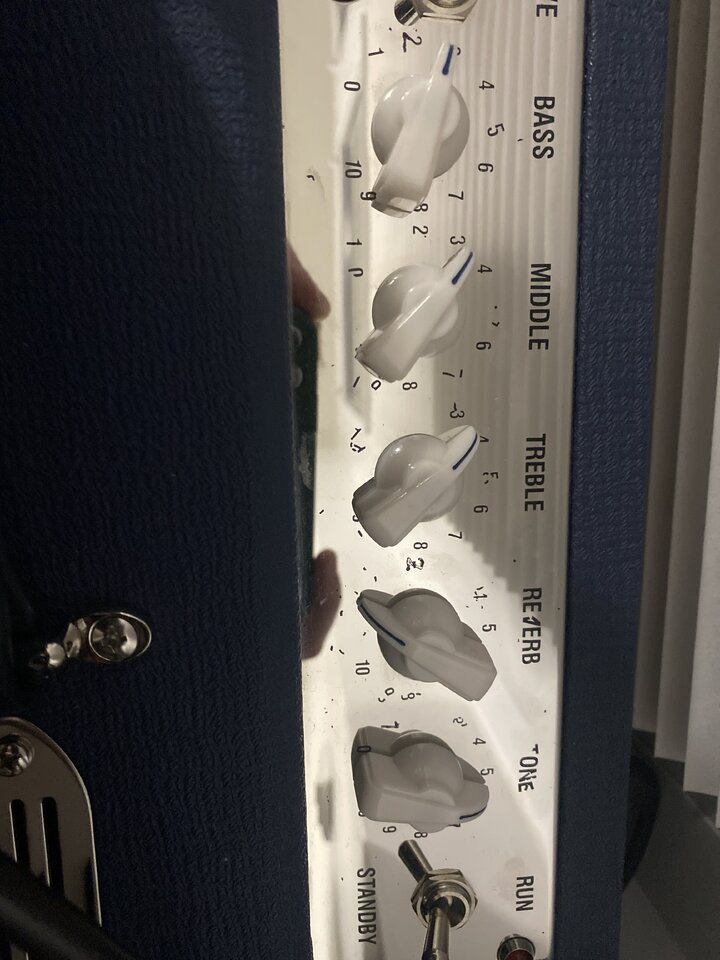

Das Ergebnis ist, dass ich mir bei den Reglern nun die Zahlen auf dem Faceplate quasi weggewischt habe...

Kann man irgendwo genau dieses Faceplate nachkaufen? Es gibt scheinbar ein paar Customizer, die sowas anbieten, aber ich bin nicht gerade Technikaffin und kann keine vektorbasierte Zeichnung erstellen....

Kann mir bitte wer weiterhelfen?

LG Rick



[FunkyDuke]

Das Faceplate ist wohl mit Folienbuchstaben beschriftet worden. Vielleicht findest Du jemanden, der Dir eine Folienbeschriftung für Dein Faceplate anfertigt. Auf dem Faceplate sind noch genügend Zeichen, anhand derer man die Schriftart annähernd nachbilden könnte. Viel Erfolg.



[DonMaier]

Danke @FunkyDuke. Das klingt nach einer guten Alternative, falls ich kein neues Faceplate erhalten sollte. Noch habe ich die Hoffnung nicht aufgegeben.

Wenn jemand von Euch zufällig eine Vektorzeichnung davon hätte... oder weiß, wo man evtl an ein passendes Faceplate rankommt, würde ich mich sehr darüber freuen.



[scenarnick]

@TomWeise kannst Du da helfen?



[RED-DC5]

Hi versuch doch mal Tube Town Store, da sind viele Bastler unterwegs



[DerAnderl]

Hallo @DonMaier,

wenn Du mir eine Reihe anständiger Fotos (Übersicht und Details) incl. einiger Maße (Größe der sichtbaren Metallplatte, Abstände der Achsen...) schickst, ist das kein größeres Problem, eine Vektorzeichnung davon anzufertigen (dwg, dxf, pdf...). Zur Kontrolle kann man es 1:1 auf Papier ausdrucken und checken, ob's passt bevor man das zum "Customizer" schickt.

LG, Anderl



[DerAnderl]

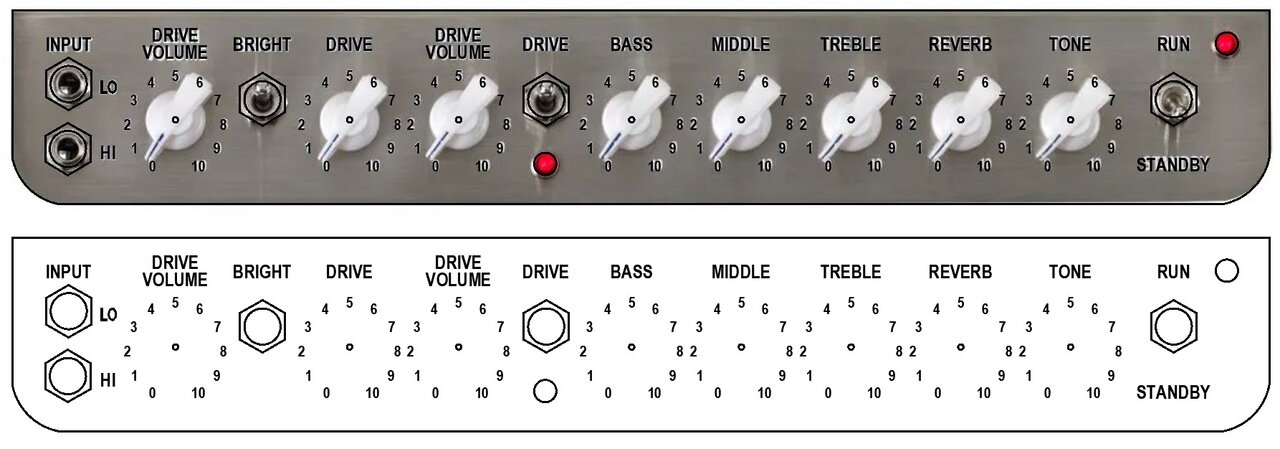

Ich hab mal eine Face-Plate aus dem www kopiert und (unmaßstäblich) nachgezeichnet (siehe angehängter Screenshot). Das hat ca. 10 Minuten gedauert.
Gerne skaliere ich Dir die Zeichnung (wenn ich die entsprechenden Maße habe) und schicke sie Dir im gewünschten Format @DonMaier. Ein andere Text-Font ist natürlich auch möglich - da kann man noch spielen.
Aber vielleicht tut sich noch eine einfachere oder bessere Lösung auf.

LG, Anderl



[DonMaier]

Hallo Leute,

vielen herzlichen Dank. Ich habe nicht mit so vielen Infos und Hilfe gerechnet.

@RED-DC5: danke Dir für den Tipp. Falls das jetzt nicht klappt, schau ich dort mal im Forum vorbei.

@Anderl: vielen lieben Dank! Gerne, kann ich Dich irgendwie privat erreichen, um Dir die nötigen Infos zu liefern?

LG Rick



[DonMaier]

Nachdem mich @DerAnderl sinnvollerweise darauf hingewiesen hat, meine Erfahrungen und den Umgang mit dem Problem zu teilen... Kurze Rückmeldung zum aktuellen Stand. Selbstverständlich habe ich auch versucht, bei Laney direkt (Kundensupport Halesowen, GB) angerufen und gefragt, ob es eine Möglichkeit gibt, ein Ersatz Faceplate zu kaufen. Der Mitarbeiter des Kundenservices meinte relativ unbeeindruckt von meinem Anliegen, die Faceplates gäbe es nicht zu erwerben und auch die Frage nach der Spezifikation des Plates konnte er mir leider nicht beantworten. Wirklich schade, der Amp ist soundtechnisch echt ein Traum, aber dass sich der Druck so einfach löst und gefühlt kein Service da ist, stimmt mich ein wenig nachdenklich. Naja, mal sehen.

Weiß von Euch zufällig jemand, wie man die Potis abbekommt und wie schwer/aufwändig es ist, das Faceplate auszutauschen? Ein Münchner Musikgeschäft meinte auf meine Anfrage hin, das würde in etwa 250 (Aus- + Einbau) kosten. Dazu kämen dann natürlich noch die Kosten für das Custom Faceplate im Ausland....



[gutmann]

Bei Tubetown kann man faceplates anfertigen lassen, hast du dich da schonmal erkundigt?

https://www.tube-town.net/ttstore/faceplates/custom-shop-blenden-logos/

und wie von @RED-DC5 schon erwähnt, deren Forum: https://www.tube-town.de/ttforum/



[DerAnderl]

Prima @RED-DC5 & @gutmann ! Klasse (inländischer) Tipp!
Das Verfahren wie die Faceplate mit einem Laser graviert bzw. geschnitten wird, ist auf der Seite von Tube-Town sehr gut erklärt. Die passende Vorlage dazu mit AutoCAD zu erzeugen, sollte für mich kein größeres Problem sein. Damit wir diese Vorlage aber erstellen können, müsste man die Faceplate erstmal ausbauen, um sie dann bestmöglich zu vermessen - wahrscheinlich kann man sie einfach auf einen Kopierer/Scanner legen und bekommt auf diesem Weg eine 1:1 Vorlage - da bin ich zuversichtlich, zumal Rick (@DonMaier) hier gleich um die Ecke wohnt.

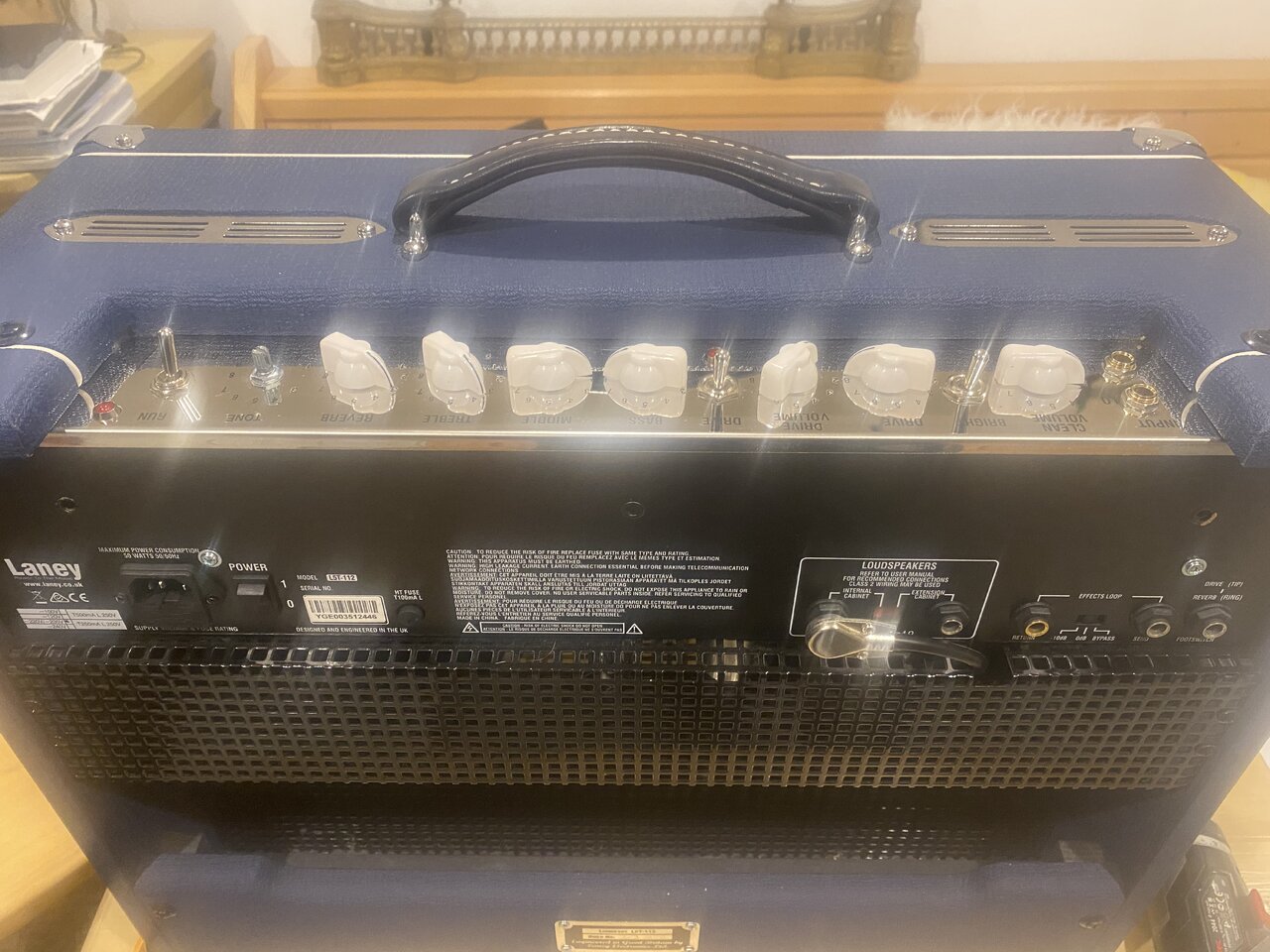

Wenn ich es richtig verstehe, müsste für die Demontage der Faceplate die ganze "Steuereinheit" ausgebaut werden (was ich im Prinzip von meinem Deluxe-Reverb kenne und bereits gemacht habe), damit man dann die Faceplate vom "Trägerblech" entfernen kann. Wahrscheinlich ist sie "nur" mit den Muttern der Switches und Buchsen fixiert? Ist das richtig? Weiß das jemand?
Das bedeutet aber bei einem Röhrenamp: Starkstrom - was den Einsatz eines kundigen Technikers vorraussetz.

Eine andere, nicht so perfekte Idee von mir wäre, die Schrift mit Waterslide-Decals zu ersetzen. Leider sind diese Folien auch nicht besonders günstig und in der Handhabung tricky. Es hätte aber den Vorteil, dass man nicht den ganzen Verstärker auseinandernehmen muss. Ich glaube aber, dass Rick eher zur neuen, gravierten Ersatz-Faceplate tendiert (die dann auch mit Reinigungsmittel abwischbar wäre ).

Daher der Aufruf an alle kundigen Techniker aus oder rund um München: Wer kann das Ding für Rick ausbauen? Bitte melde Dich!



[DonMaier]

Erstmal vielen Dank Euch allen! Und noch ein ganz besonderer Dank an @DerAnderl, der sich echt ins Zeug legt, mir zu helfen. Alleine den Versuch weiß ich mehr als nur zu schätzen!!!

Ja, ich tendiere eigentlich zur super sauberen Lösung, weil mich der Anblick aktuell innerlich sehr belastet und putzen kann man es auch noch? Ein Traum, wenn man die Platte auch noch reinigen kann. Wäre wirklich ein Wahnsinnsdienst, wenn mich beim Aus-/Einbau wer unterstützen kann. Ich dahingehend leider eher ein Depp.

Die absolute Notlösing wäre es, die Zahlen über einen Folierer ausdrucken zu lassen und anschließend selbst zu bekleben. Die Lösung ist allerdings nur bedingt haltbar und das Aufkleben der 4mm Zahlen ist mega schwierig, wenn es gut aussehen soll. Habe sowas schon mal ausprobiert, da hat es der Folierer selbst nicht wirklich hinbekommen.



[Stratspieler]

Servus,

frage mal bitte bei Thomann nach. Ich habe einst dort für einen Laney oder Fender so eine Faceplate nachordern können, das ging problemlos. Ob das heutzutage noch geht, weiß ich nicht. Die Faceplate gab es auch nicht für umsonst, das musst Du bedenken. Aber dort anfragen kostet erst mal nichts.



[DonMaier]

Danke @Stratspieler,
habe ich eben getan. Die haben leider nichts im Lager und wollen beim Hersteller nachfragen. Das habe ich allerdings schon getan und Laney selbst hat die Komponenten nicht mehr. Die beste Variante wäre tatsächlich der Nachbau der Platte über Tubes Amp aber dazu muss die Platte erstmal ausgebaut werden und das scheint sehr aufwändig / schwierig zu sein.

Viele Grüße
Rick



[Stratspieler]

...Die beste Variante wäre tatsächlich der Nachbau der Platte über Tubes Amp aber dazu muss die Platte erstmal ausgebaut werden und das scheint sehr aufwändig / schwierig zu sein...

OK, dann eben so, wenn Thomann wirklich nichts mehr auftreiben kann.

Siehe dazu auch, was ich einst hier zum Thema TT-Lasershop schröbte. Inzwischen sind z.B. dank des einmal erstellten Datenfiles zwei weitere Exelsioren mit entsprechenden, neuen Bedienpanels ausgerüstet. Zum Thema Inkscape schrieb ich auch was im erwähnten Link. Hexenwerk ist es keines und das Tutorial auf YT ist wirklich sehr gut.

Man kann hinsichtlich der Gestaltung und auch der Schrift seiner Phantasie freien Lauf lassen und bekommt eine individuelle Bedienplatte, die sich auch schon hinsichtlich eines professioellen Layouts von jeder Irgendwie-Bastellösung sehr angenehm unterscheidet.



[DerAnderl]

Danke für den Link zu Deinem Post @Stratspieler

Ich bin mit Rick (@DonMaier) in engem Kontakt und wir machen das Projekt jetzt gemeinsam. Da ich beruflich viel mit CAD zu tun habe, erstellen wir das benötigte pdf-File mit AutoCAD. Gestern haben wir noch telefoniert und ich hab vorgeschlagen, dass hier noch Platz für "Individualisierung" ist.
Die Beschriftungen der Skalen (0 bis 10) sind sehr klein - die werden wir wohl etwas größer machen - mal sehen, wie es ausschaut.

Das größere Problem ist derzeit, dass wir für die exakte Vermessung der Platte (Größe, Lage der Bohrungen etc.) sie zuerst ausbauen müssen. Rick startet heute einen Versuch, die Platte auszubauen. Ich habe ihn auf die Gefahr von anliegendem Storm im Amp hingewiesen - er wird daher entsprechend vorsichtig vorgehen. Sobald mir die Platte zur Verfügung steht, werden wir zusammen die Vorlage (als pdf) erstellen.

Es empfiehlt sich offenbar, die Bohrungen 1 mm größer im Durchmesser zu machen, als erforderlich. Die 1:1-Übertragung der Maße der Bohrungsmittelpunkte von der Zeichnung zur Frontplatte erfolgte bei mir nicht! Als die Platten kamen, waren zwar beide identisch gelasert, aber es herrscht eine minimale Abweichung von der Zeichnung vor, die man durch die etwas größeren Durchmesser jedoch gut ausgleichen kann. Zeichnung und Produkt sind bei mir nicht zu 100% deckungsgleich.

Das ist ein sehr guter Tipp, den ich beherzigen werde - Top!

Dein Kontakt zu Tube-Town scheint ein sehr positiver gewesen zu sein. Kann ich davon ausgehen, dass sie die Vorlagendatei nochmal checken, ob das so machbar und technisch einwandfrei umgesetzt ist? Ich denke schon, oder?

Wir werden auf alle Fälle noch berichten, wie es geklappt hat - natürlich mit den entspechenden Fotos!

LG, Anderl



[DonMaier]

Hallo @Stratspieler,
Thomann hat eben zurückgemeldet, dass die Platte nach Rücksprache mit dem Hersteller nicht mehr verfügbar ist.

Aber Dein Thread macht Hoffnung, dir Lösung sieht ja richtig nice aus. Problem bei mir wäre nur, dass das Blech quasi umgebogen wurde, KA ob das beim Ersatz mit einem geraden Blech noch genauso schön abschließt etc.



[Schrubb_didubb]

Ganz ohne Ironie: sofern ich den nicht bald wieder verkaufen will, würde ich mir Marker mit einem Edding draufmalen und gut. Das ist vintage, relic oder halt Rock´n´Roll.
Aber jeder Jeck usw.



[rle]

Dann kann man auch noch eine 11 draufmachen.



[Stratspieler]

...Dein Kontakt zu Tube-Town scheint ein sehr positiver gewesen zu sein...

Das ist er immer noch. TT ist einer meiner langjährigsten Hauptlieferanten für Röhren und Bauteile und man pflegt alleine schon deswegen ein freundschaftliches Verhältnis.

...Kann ich davon ausgehen, dass sie die Vorlagendatei nochmal checken, ob das so machbar und technisch einwandfrei umgesetzt ist?...

Ja. Insbesondere das Einbinden von Schrift muss bestimmten Regeln genügen, das wird gecheckt und Du bekommst eine Mitteilung, ob das so passt. Hinsichtlich Maßhaltigkeit kann logischerweise nichts geprüft werden. In wieweit AuoCad Schrift automatisch grafikfähig macht, weiß ich nicht. Überprüfen kann man das bereits mit Adobe Acrobat. Ich bin mir nur nicht sicher, ob man dazu zwingend die sehr teure (wg. Lizenz) Vollversion braucht (habe ich in der Firma), oder ob eine einfache, d.h. abgespeckte online-verfügbare Version für diesen Check bereits genügt. Aber die Jungs bei TT machen das inzwischen auch schon als Serviceleistung gleich mit.

...Dann kann man auch noch eine 11 draufmachen...

Oder 'ne 12. Ist lauter.
