Bohrschablone für JTM 45 Chassis?

[gretsch61]

Hi Jungs,

bin auf der Suche nach einer Bohrschablone für einen JTM45.
Im Netz konnte ich dazu nix finden. Aber vielleicht hat ja jemand hier noch eine Quelle?

rock on,

Stevie



[physikmatze]

Hi,

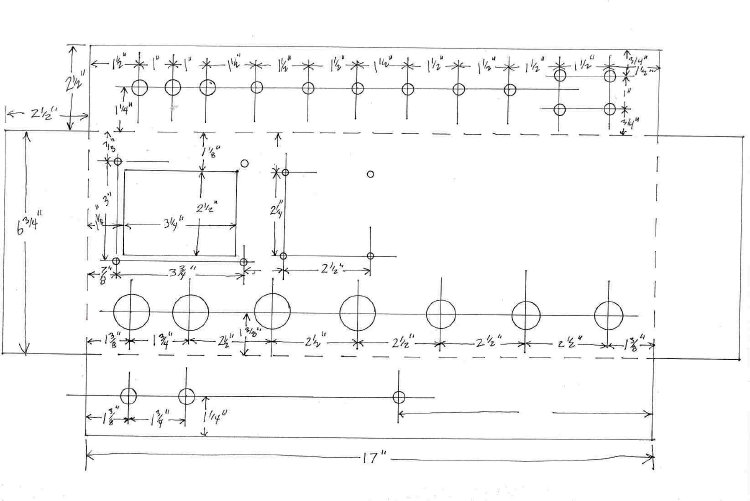

ich hätte eine handgezeichnte Skizze (nicht von mir) eines originalen Marshall-Chassis anzubieten:


Die Bohrdurchmesser für Fassungen/Buchsen etc bzw. Bohrabstände für Trafos und den Ausschnitt für den Netztrafo musst du aber an die Bauteile angleichen die du verwenden willst. Die Skizze gibt aber einen guten Anhaltspunkt für die Aufteilung. Vorsicht auch bei der Front- und Rückseite - es gibt unterschiedliche Faceplates und deshalb auch da unterschiedliche Abstände etc.

Grüße,
Mathias



[gretsch61]

Hi Mathias,

besten Dank!

VG,
Stevie



[gretsch61]

...noch eine Frage,

muss ich mich zwingend an das Layout halten, wie z.b. die Anordnung und Plazierung der Röhren, oder kann ich die auch so platzieren,
wie es meinem ästhetischen Gefühl entspricht?
Gibt es da aus technischer Sicht Zwänge, weshalb man die Röhren so platziert ? Kann man die Röhren unter Umständen
zweireihig plazieren.

Grüße,
Stevie

Hi,

ich hätte eine handgezeichnte Skizze (nicht von mir) eines originalen Marshall-Chassis anzubieten:
Anhang anzeigen 228554

Die Bohrdurchmesser für Fassungen/Buchsen etc bzw. Bohrabstände für Trafos und den Ausschnitt für den Netztrafo musst du aber an die Bauteile angleichen die du verwenden willst. Die Skizze gibt aber einen guten Anhaltspunkt für die Aufteilung. Vorsicht auch bei der Front- und Rückseite - es gibt unterschiedliche Faceplates und deshalb auch da unterschiedliche Abstände etc.

Grüße,
Mathias



[Thhherapy]

Das Layout ist sicher so optimiert wie es am besten ist.
Auf bestimmte Dinge muß man schon achten. V1 sollte z.b. sehr weit weg von den Trafos sein und die Trafos/AÜ müssen auch irgendwie bestimmt angeortnet sein, aber so genau weis ich das jetzt auch nicht.



[physikmatze]

Hi,

die Anordnung der Röhren hat einen guten Grund! Auf ein paar Millimeter kommt es nicht an, persönliche ästhetische Vorlieben sollten aber außen vor bleiben.

Man kann die Röhren selbstverständlich anders anordnen, dann muss man aber genau wissen was man tut und das gesamte Layout muss angepasst werden.

Warum willst du die Röhren denn überhaupt anders anordnen?? Das JTM45-Layout ist bestens erprobt und funktioniert einwandfrei - als Einsteiger tust du dir absolut keinen Gefallen, wenn du da jetzt dran rumdokterst.

Grüße,
Mathias



[gretsch61]

Hi,

die Anordnung der Röhren hat einen guten Grund! .........

*Editiert! Bitte sinnvoll zitieren! Der Post steht direkt darüber!*
OK, das war deutlich!
