DC-Buchse zum Schaltkreis hinzufügen!?

[jah]

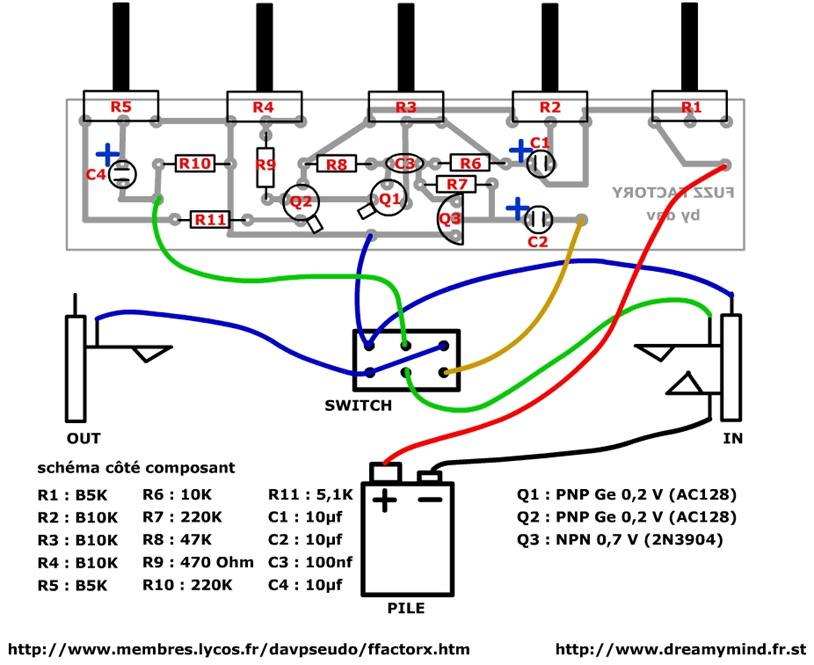

Ich würde gerne zu folgendem plan eine Dc-Buchse hinzufügen, weiß aber leider nicht wie das geht. Kann mir das jemand erklären wie ich das machen kann? Ich hab nen 3pdt schalter anstatt von nem 2pdt, keine ahnung ob das hierbei von relevanz ist..

Wenns jemand auch in den plan einzeichnen könnte, das wär extrem cool und ich wär sehr dankbar.



[Alter Bridge]

Du willst einfach nur eine Gleichspannungs-Buchse anbringen? Sofern Batteriespannung = Buchsenspannung, schalt die Buchse einfach Parallel zur Batterie. Einfach einen weiteren Abgang von + und - abzweigen, und die Buchse hieran anschließen, wobei auf korrekte Polarität geachtet werden muss, d. h. die Zuleitung muss auf den Kontakt innen.

Hoffe mal, dass das gemeint war

Gruß Michl



[RaumKlang]

Du willst einfach nur eine Gleichspannungs-Buchse anbringen? Sofern Batteriespannung = Buchsenspannung, schalt die Buchse einfach Parallel zur Batterie. Einfach einen weiteren Abgang von + und - abzweigen, und die Buchse hieran anschließen, wobei auf korrekte Polarität geachtet werden muss, d. h. die Zuleitung muss auf den Kontakt innen.

Du bist Dir aber schon im Klaren darüber, dass man nicht versuchen sollte, Primärelemente zu laden?
Es sollte zumindest eine Buchse mit Schaltkontakt verbaut werden, die bei Netzteilbetrieb die Batterie von Schaltung und Netzteil trennt.



[jah]

Danke, hat gut geklappt.



[elkulk]

Hi,

Danke, hat gut geklappt.

hoffentlich hast Du den Hinweis von RaumKlang berücksichtigt.

Gruß
Ulrich
