(DIY) Thiele Box mit Celestion V 30

von crossy1976, 31.03.08.

  1. crossy1976

    crossy1976 Registrierter Benutzer

    Im Board seit:
    11.11.07
    Zuletzt hier:
    11.11.11
    Beiträge:
    101
    Zustimmungen:
    0
    Kekse:
    55
    Erstellt: 31.03.08   #1
    So, nachdem ich es jetzt endlich auf die Reihe bekommen hab mein erstes Eigen-Nachbau Projekt zu starten finde ich, es hat auch einen eigenen Tread verdient..

    Bin mit folgender Teileleiste in den Baumarkt und habe mir 18mm Birkeleimholz wie folgt zusägen lassen und incl. 200 Spax (4x3,5) Schrauben gerade mal 29,80 € hingelegt.. wenn das nicht mal n kampfpreis ist?

    Hier die Teileliste falls sie jemand nachbauen will (über Google im Netz gefunden):

    2Stck. 34,3 cm x 33cm (Deckel/Boden)
    2Stck. 44,9cm x 34,3cm (Seitenwände)
    1Stck. 41,3cm x 33cm (Rückwand)
    1Stck. 33cm x33cm (Schallwand)

    2Stck. 33cm x 5cm (oberer Querbalken der Rahmen)
    2Stck. 29,4cm x 5cm (die beiden senkrechten Stützen für den vorderen Rahmen)
    2Stck. 31,2cm x 5cm (unterer/liegender Querbalken der Rahmen)
    2Stck. 39,5cm x 5cm (die beiden senkrechten Stützen für den hinteren Rahmen)
    2Stck. 16,7cm x 5cm (obere Verbindung der beiden Rahmen)
    1Stck 33cm x 8,9cm (liegt quer auf den Cleats (Teil 7?))
    4Stck 21,7cm x 6,5cm (Cleats)

    Im übrigen werde ich es wagen den Celestion Vintage 30 Speaker (3 wochen alt in der bucht für 60 €) einzubauen.. mal sehn wie der darin klingt (ich weiss das das gehäuse nicht für den speaker konzipiert ist) Wenn er klingt, dann ist gut, wenn nicht kann ich immer noch die reflexöffnungen verschliesen und hab somit n geschlossenes gehäuse.. wenn das auch nicht geht, dann bleibt entweder der verkauf des gehäuses in der bucht oder den kauf eines EV speakers ebenfalls in der bucht.

  2. Hi-Ha-Hammett

    Hi-Ha-Hammett Registrierter Benutzer

    Im Board seit:
    03.02.07
    Zuletzt hier:
    27.12.15
    Beiträge:
    573
    Ort:
    -/-
    Zustimmungen:
    0
    Kekse:
    260
    Erstellt: 31.03.08   #2
    hey, nicht schlecht, vorallem der preis!

    bin gespannt auf den bau :)

  3. crossy1976

    crossy1976 Threadersteller Registrierter Benutzer

    Im Board seit:
    11.11.07
    Zuletzt hier:
    11.11.11
    Beiträge:
    101
    Zustimmungen:
    0
    Kekse:
    55
    Erstellt: 31.03.08   #3
  4. 6Red6Dragon6

    6Red6Dragon6 Registrierter Benutzer

    Im Board seit:
    05.02.05
    Zuletzt hier:
    8.05.14
    Beiträge:
    1.977
    Ort:
    Mannheim
    Zustimmungen:
    54
    Kekse:
    6.888
    Erstellt: 01.04.08   #4
    Hm, hm, hm, ich weiß ja nicht...
    Thiele-Boxen heißen ja so, weil sie auf Berechnungen nach den Thiele-Small-Parametern basieren und da die ja für jeden Speaker anders sind und die Box für den EVM-12L berechnet ist, könnte das gut nach hinten losgehen... :-\

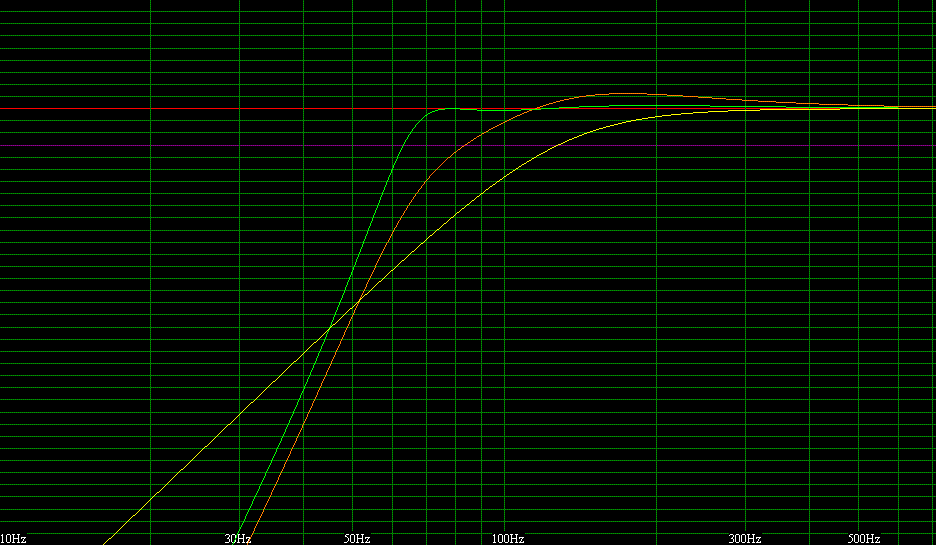

    Ich hab mal was durch den Boxen-Simulator geschickt, zwar nicht mit dem V30, sondern mit dem Governor von Eminence, der ihm ja nicht unähnlich ist: gelb ist eine ganz normale geschlossene Box und orange eine Box mit dem Volumen von der angegebenen, also schon arg bassbetont. Grün wäre die optimale nach Thiele&Small berechnete Box für den Governor.

    Das sind allerdings nur Kurven, muss also nicht unbedingt sclecht klingen!
    Allerdings isses jetzt halt keine Thiele-Box mehr.;)
    Vielleicht sieht ja auch die Kurve für den V30 wieder anders aus, aber ich denke, sie wird ähnlich sein.


    Anhänge:

  5. the flix

    the flix Helpful & Friendly User HFU

    Im Board seit:
    13.11.05
    Zuletzt hier:
    5.12.16
    Beiträge:
    4.886
    Ort:
    Immendingen
    Zustimmungen:
    683
    Kekse:
    23.911
    Erstellt: 01.04.08   #5
    Also 1dB Überhöhung finde ich jetzt nicht arg bassbetont.
    Was aber bei Bassreflexabstimmungen interessant ist, ist der Hub und damit die Belastbarkeit im Tiefton. Hast du da Diagramme von?

    Eine andere Frage noch: Ich interessiere mich auch für eine Thiele-Box, allerdings mit Originalspeaker. Aber nur fast, denn ich brauche 16 Ohm an meinem Amp. Hat jemand die TSP der 16 Ohm Variante des EVM 12L, denn diese werden sich ja von der 8 Ohm Version unterscheiden.

  6. 6Red6Dragon6

    6Red6Dragon6 Registrierter Benutzer

    Im Board seit:
    05.02.05
    Zuletzt hier:
    8.05.14
    Beiträge:
    1.977
    Ort:
    Mannheim
    Zustimmungen:
    54
    Kekse:
    6.888
    Erstellt: 01.04.08   #6
    An der höchsten Stelle sind es 1,25dB, das ist immerhin schonmal ca. 1,4 mal so laut, das kann schonmal wummern. Wie gesagt, kann ja auch gewünscht sein und gut klingen, aber ich bin ja eher ein Bassfeind (zumindest bei Gitarren), ich schätze an solchen Teilen weniger den zusätzlichen Basschub, sondern die bessere Linearität richtung tiefe Saiten und die feinere Auflösung. Ne Thiele-Small-Box isses trotzdem nicht. :D

    Membranauslenkung kann die Software (WinISD, falls es interessiert) nicht berechnen, aber bei Wikipedia gibt's ein paar allgemeine Kennlinien.

  7. Granufink

    Granufink Registrierter Benutzer

    Im Board seit:
    22.08.07
    Zuletzt hier:
    11.09.16
    Beiträge:
    2.192
    Zustimmungen:
    231
    Kekse:
    7.719
    Erstellt: 02.04.08   #7
    1,25dB sind nichts, nahezu unhörbar - erst bei etwa 3dB sind merkliche Unterschiede auch ohne Direktvergleich hörbar (3dB sind bezogen auf Leistung übrigens mächtig gewaltig, für +3dB ist nämlich in etwa die doppelte Leistung erforderlich!).
    Du kannst ja mal ein paar bekanntere Boxenmodelle simulieren, man kann feststellen, dass ein Großteil "falsch" abgestimmt (zu hohe Güte, Überhöhung im Grundtonbereich) sind, z.T. mit sehr deutlicher Beule.

  8. bizzy49565

    bizzy49565 Registrierter Benutzer

    Im Board seit:
    15.09.05
    Zuletzt hier:
    12.08.14
    Beiträge:
    861
    Ort:
    Osnabrück
    Zustimmungen:
    2
    Kekse:
    189
    Erstellt: 02.04.08   #8
    woaw das ist echt günstig.
    kostet das überall so wenig, das holz?

    bin gespannt aufs ergebnis
    mfg

  9. crossy1976

    crossy1976 Threadersteller Registrierter Benutzer

    Im Board seit:
    11.11.07
    Zuletzt hier:
    11.11.11
    Beiträge:
    101
    Zustimmungen:
    0
    Kekse:
    55
    Erstellt: 02.04.08   #9
    Wie kann ich denn hier Bilder anzeigen lassen?

  10. NightflY

    NightflY Registrierter Benutzer

    Im Board seit:
    18.12.05
    Zuletzt hier:
    22.08.11
    Beiträge:
    1.010
    Ort:
    Belgier an die Costa Blanca, España
    Zustimmungen:
    2
    Kekse:
    1.073
    Erstellt: 03.04.08   #10
    Unter das fenster wo du dein beitrag schreibt, steht ein anderes feld "zusätzliche Einstellungen" dort klickst du auf "Anhänge verwalten"...
    Aufpassen: wenn deine bilder zu gross sind, musst du sie erst kleiner machen oder zurecht schneiden...
    LG
    NightflY

  11. crossy1976

    crossy1976 Threadersteller Registrierter Benutzer

    Im Board seit:
    11.11.07
    Zuletzt hier:
    11.11.11
    Beiträge:
    101
    Zustimmungen:
    0
    Kekse:
    55
    Erstellt: 08.04.08   #11
    Danke Nightfly

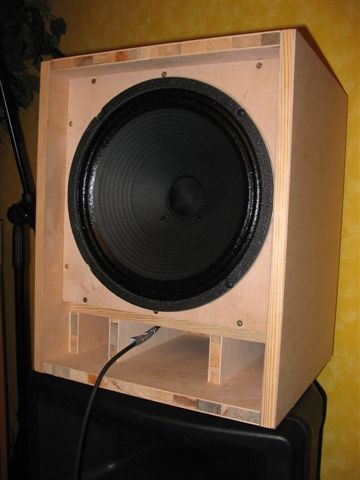

    Hier mal eben ein Foto wie die box biesher aussieht.

    Hab noch provisorisch ein Gitarrenkabel angelötet da ich noch keine Buchse hab. Den Klang und Vorallem das Bassfundament find ich bisher super genial.. hab allerdings zum vergleich momentan nur eine Marshall mit zwei Celestion G 12 T hier rumstehen. War noch nicht damit im Proberaum, wegen Erkältung letzten Freitag. Werd es aber voraussichtlich diese Woche nachholen und dann wird die Box mal richtig auf Pegel gebracht. :-)

  12. crossy1976

    crossy1976 Threadersteller Registrierter Benutzer

    Im Board seit:
    11.11.07
    Zuletzt hier:
    11.11.11
    Beiträge:
    101
    Zustimmungen:
    0
    Kekse:
    55
    Erstellt: 08.04.08   #12
    So, hier nochmal und hoffentlich jetzt mit Foto.


    Anhänge:

  13. birdfire

    birdfire Registrierter Benutzer

    Im Board seit:
    11.06.06
    Zuletzt hier:
    26.11.16
    Beiträge:
    466
    Ort:
    Schonungen
    Zustimmungen:
    5
    Kekse:
    666
    Erstellt: 14.04.08   #13
    Und schon was neues?!?...als ich das Holz gesehen hab wurde mir klar warum es so billig ist.....ich hab irgendwie gedacht du hättest Multiplex genommen^^ für mein Holz hab ich nur 16€ mit 100 schrauben bezahlt^^

  14. crossy1976

    crossy1976 Threadersteller Registrierter Benutzer

    Im Board seit:
    11.11.07
    Zuletzt hier:
    11.11.11
    Beiträge:
    101
    Zustimmungen:
    0
    Kekse:
    55
    Erstellt: 15.04.08   #14
    Sorry das ich schon so lange nichts mehr geschrieben hab.. Muss gerade viele überstunden schieben und komm daher zu nix mehr.

    Hab heute mit meiner neuen LIdl-Erungenschaft (eine Oberfräse) die Kanten abgerundet.. ging super einfach. Anschliesend hab ich mit nem Schwingschleifer alles noch etwas glatt gemacht.
    Als nächstes werde ich Holzspachtel kaufen (könnt ihr mir da nen bestimmten empfehlen?) und die schrauben köpfe zumachen. Und dann mal sehn welches Design er bekommt.

  15. Dimorph

    Dimorph Registrierter Benutzer

    Im Board seit:
    17.05.08
    Zuletzt hier:
    8.07.15
    Beiträge:
    52
    Zustimmungen:
    1
    Kekse:
    10
    Erstellt: 19.05.08   #15
    hey coole asche crossy1976!

    wie lange hat das bauen denn gedauert und wie zufrieden bist du mit dem sound?

    hat jmd eine WinISD EVM12L.wdr datei die er mir schicken könnte?
    ich krieg einfahc nich alle werte zusammen und da kommen komische ergebnisse bei den berechnungen raus.

    danke

  16. the flix

    the flix Helpful & Friendly User HFU

    Im Board seit:
    13.11.05
    Zuletzt hier:
    5.12.16
    Beiträge:
    4.886
    Ort:
    Immendingen
    Zustimmungen:
    683
    Kekse:
    23.911
    Erstellt: 19.05.08   #16
    Der EVM12L ist doch in der Datenbank von WinISD schon drin?

    Ansonsten, welche Parameter fehlen dir denn?

  17. Dimorph

    Dimorph Registrierter Benutzer

    Im Board seit:
    17.05.08
    Zuletzt hier:
    8.07.15
    Beiträge:
    52
    Zustimmungen:
    1
    Kekse:
    10
    Erstellt: 20.05.08   #17
    axo, ist der da schon drinne? ich nutze winISD pro und da is der nicht dabei...
    update: cool danke, bei der normal beta von winISD isser dabei, dann nutze ich halt diese version oder übertrage die daten in die pro version.:)
