DPDT Schiebeschalter

[Axel52]

Hallo Zusammen,

sorry für meine Frage, aber mit dem "Technischen" stehe ich auf dem linken Fuß ...

Für ein HB splitting brauche ich lt. Herstellervorgaben einen DPDT Schalter. Das ist doch ein on/on Schalter, oder ? Brauche so ein Teil als Schiebeschalter. Habe zwar jetzt einen Schiebeschalter drin,aber scheinbar on/off. Kann ja nicht richtig funzen. Schwacher output.

Welchen DPDT-Schiebeschalter könnt ihr mir empfehlen ?

Danke schon im voraus für Eure Hilfe.

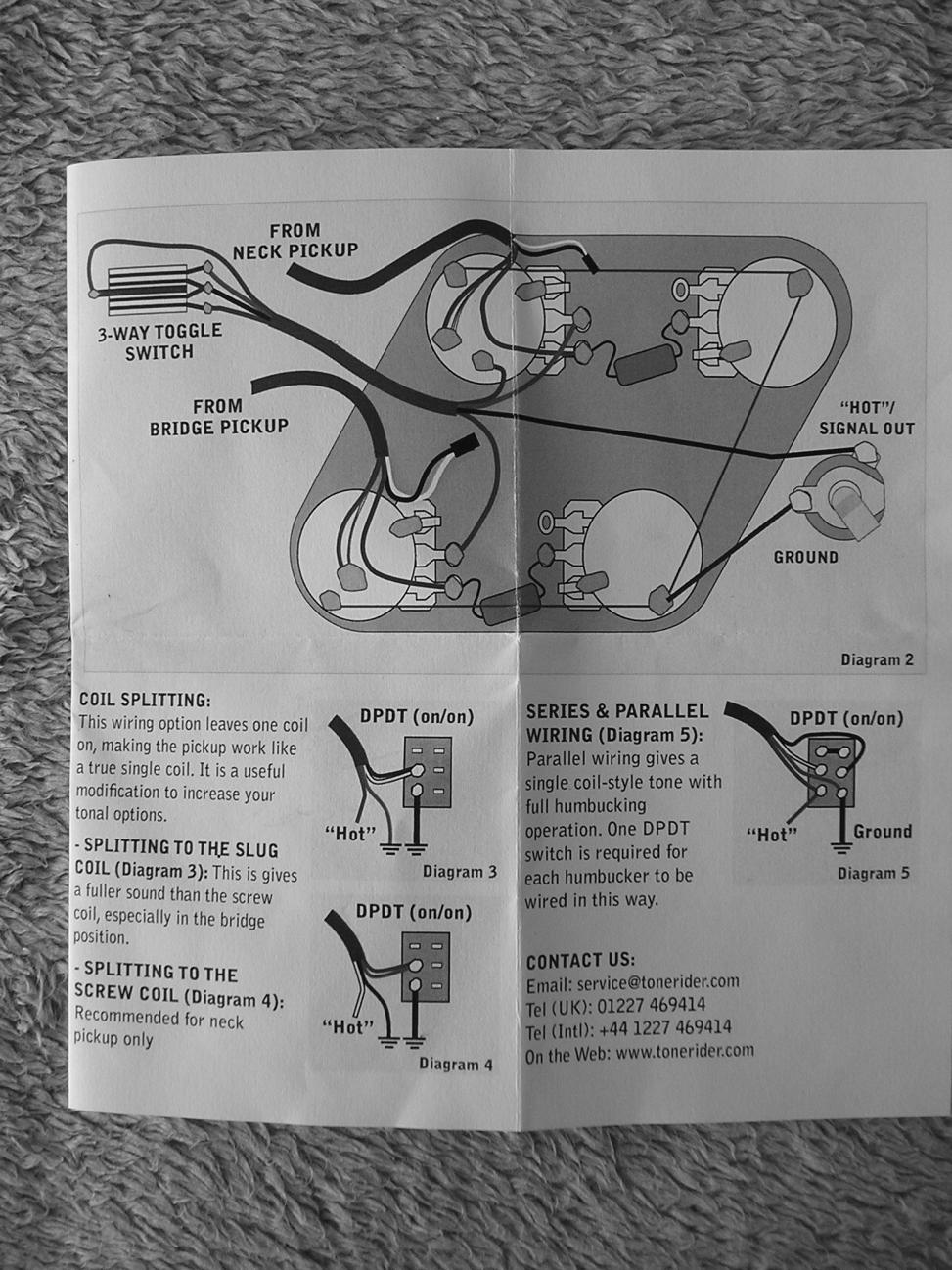

Hier einmal der Schaltplan:



[Nootch]

Bei rockinger gibt's eine Schalterauswahl.
Du kannst auch einen 3-fach Schalter nehmen. Dann hast du sogar Singlecoil/seriell/parallel oder in einer Stellung lautlos.
Möglich wäre das damit:
http://rockinger.com/index.php?cat=WG121&product=37006

oder damit:
http://rockinger.com/index.php?cat=...8/07039&sid3=cc5c81c25bd6997706d4abffc83c426d

Je nachdem, wie groß du dein Loch hast....
Eine Anleitung ist hier, wobei die Schaltung bei dem ersten Vorschlag etwas anders aussieht.
http://www.rockinger.com/index.php?page=ROC_Workshop_Humbucker

Edit: Sorry, hab das "Schiebe" nicht gelesen:
http://www.rockinger.com/index.php?cat=WG121&product=17022&sid3=05b6460f45621d908897e7f8a4ceb5e3

http://www.rockinger.com/index.php?cat=WG121&product=17023

Prinzipiell sollte man mit dem 3-Weg-Schalter auch die 3er Schaltung hinbekommen.



[gillem]

Er sucht ja einen Schiebeschalter........
Aber je nach wie groß Er ihn braucht z.b.:
http://www.conrad.de/ce/de/product/708224/Schiebeschalter-2-x-EinEin?ref=searchDetail

oder

http://www.conrad.de/ce/de/product/...alter-R13-602A-05-2-x-EinEin?ref=searchDetail



[bagotrix]

Hi,

von welcher Gitarre und welchen PUs sprechen wir eigentlich? Bei Schiebeschaltern denke ich jetzt mal zu erst an die Höfner Galaxie aus Deinem Profil. Da stellt sich erstmal die Frage, ob die Pus überhaupt splitbar sind, ich denke nämlich nicht. Im Original dienen die Schalter ja einfach nur als PU-Schalter, eben ein/aus. Wenn Du einen weiteren oder gar alle zuschaltest, sind die jeweils parallel geschaltet, was in der Tat dünner klingt als ein einzelner.

Falls Du die PUs ersetzt (hab gerade gesehen, dass das ein Tonerider-Schaltplan ist), kommt es auf die neue Konstellation an. Du könntest entweder die Schiebeschalter nur als Coilsplit benutzen, sie parallel/split/Reihe schalten, einen zusätzlichen PU-Wahlschalter einbauen usw.. Wenn Du letzteres nicht willst, brauchst Du auf jeden Fall 3-Weg-Schalter, um jeden PU einzeln ein/aus/split zu schalten. Schreib mal was zum gewünschten Ergebnis, erst dann kann man eigentlich sagen, welcher Schalter der richtige ist.

Gruß, bagotrix



[Axel52]

Hi Zusammen,

ersteinmal Danke für Eure Infos. Es geht um eine "modifizierte" Stratkopie (Pacifica). Als PU habe ich 2x SC Tonerider "Surfari" und 1x Tonerider "Generator" eingebaut. Die Aussparung für einen Schiebeschalter oberhalb des HB-PU-Rahmens habe ich vorgenommen (wer das schon einmal mir Minibohrer, Laubsäge und Minifeilen vorgenommen hat, weiss, was dass für eine S-Arbeit ist).

Der jetzt eingebaute Schalter ist ein on/off Schalter. Kann ja nicht richtig funzen. Ich möchte eigentlich nur einen coilsplitt benutzen. Als Rhythmusgitarrist (50iger und 60iger Jahre) brauche ich eher einen "surf-sound". Das fette und kräftige eines HB eigentlich nur für ein paar songs oder etwas zugemischt für R&B.

Der Vorschlag von Gillem gefällt mir. So einen Schalter habe ich wie gesagt drin, nur eben den "Falschen". Mir gefallen diese Schiebeschalter. Alles geht auf Vintage und dann werden die Micro-Kippschalter eingebaut. Für mich ein "no-go".

Mit so einem on/on Schalter müsste doch dann letztendlich ein coilsplitting funzen, oder ? Denn jetzt ist bei jeder Schalterstellung alles das Gleiche.
