DPDT Switch als Pickup Selector nutzbar (ggfs. Schaltbild)?

[ZSchneidi]

Hallo zusammen,

ich baue aktuell meine eigene Gitarre und habe zwei Humbucker und zwei Push/Push Potis.
Meine Vorstellung war jetzt, dass ich den DPDT Switch des Volume Potis dazu nutze zwischen Bridge und Neck Pickup zu wechseln
und den DPDT switch des Tone Potis dazu ein Coil Split umzusetzen.

Ich finde jetzt jedoch keine Diagramme die einen DPDT Switch als Pickup Selektor nutzen.

Klar da ich natürlich keine Möglichkeiten habe beide Pickups zu kombinieren, aber das brauch ich auch gar nicht.
Ich will nur diskret von einem zum anderen Wechseln.

Geht das überhaupt ? Gibt es dafür irgendwelche Diagramme oder bin ich da auf dem Holzweg was die Umsetzbarkeit angeht ?

Gruß
Jan



[B-Greifer]

Geht das überhaupt ?

Ja

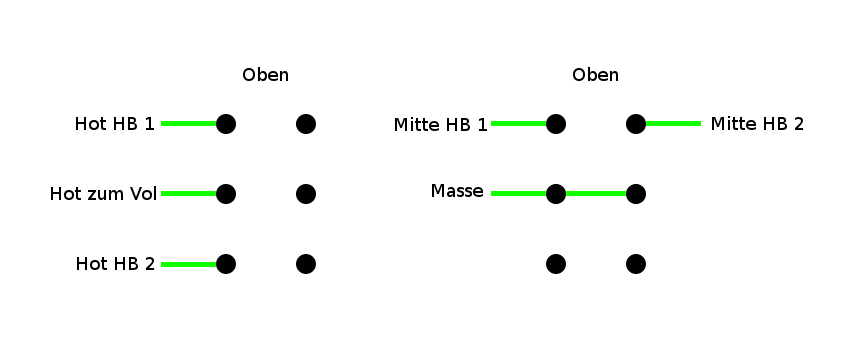

Links Vol PP zur PU Wahl, rechts Tone für Split.

Die anderen Seiten der HB zur Masse und Vol & Tone wie bei einer Tele.



[ZSchneidi]

Vielen Dank mal, werde das mal mit nehmen



[B-Greifer]

Gerne.

Mir fällt grad auf, dass die Beschriftung "oben" suboptimal ist.
Gemeint ist damit natürlich die Seite, an der die PP Kontakt zur Gitarre (Holz/Pickguard) haben.



[ZSchneidi]

Na so dachte ich mir das auch. war also schon gut beschriftet
