Epi-Firebird Pickup umbau Problem

[Atzen89]

Hallo,
ich habe eine Epiphone Firebird mit normal großen Humbuckern und möchte
diese tauschen.
Ich habe jetzt einen Angus Young signature für den Steg und einen
57´classic PAF für die Halsposition gekauft.
Diese Kombination ist ja auch in der Angus Young Signature drin.
Der Angus Young Pickup hat 4 Adern, ist also kein Problem mit dem verkabeln,

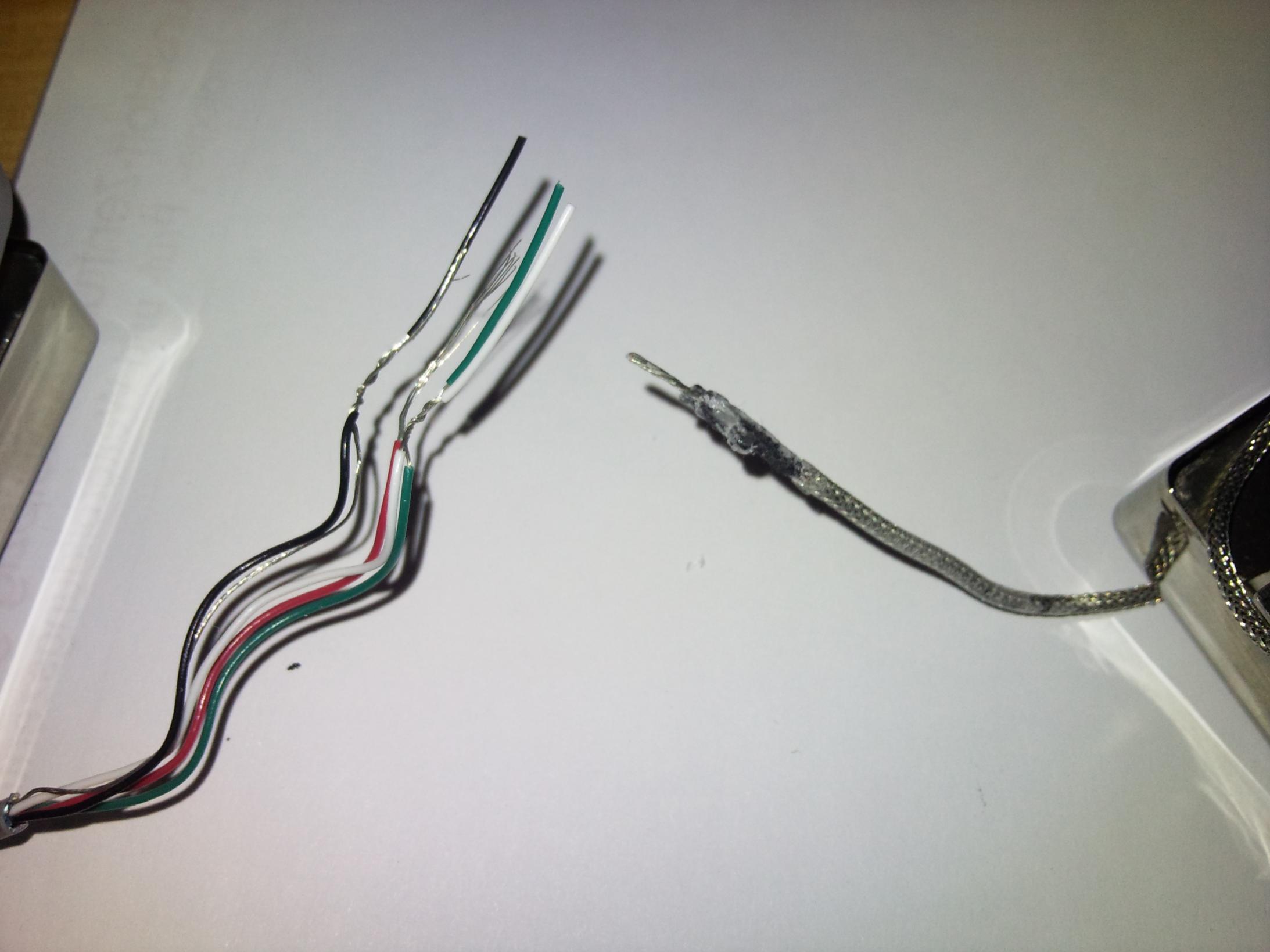

aber der 57 Classic PAF hat irgendwie nur einen Draht (siehe Foto).
Ist das normal? Kann ich den trotzdem irgendwie verkabeln? und wenn ja wie?
Ich möchte das lieber wissen bevor ich meine Gitarre aufschraube und alles auseinander nehme.
Vielleicht kann mir ja jemand helfen



[sonus]

Ganz normal, keine Sorge =)
Für einen Pickup brauchst du mindestens zwei Drähte, Hin- und Rückleiter. Der andere Draht an dem rechten Pickup ist das Drahtgeflecht. Das sollte auf Masse gelegt werden, es dient gleichzeitig als Schirm.



[Atzen89]

okay, ich hoffe das ich das dann sehe wenn ich meine Gitarre aufschraube

Danke erstmal



[bluesfreak]

Am besten den Schirm direkt auf einem Poti festlöten, den "heißen" Leiter dann ans Volume Poti ...aufpassen daß keine Drähte vom Schirm irgendwo im Elektrofach querstehen und Kurzschlüsse verursachen, ich persönlich verseh das Ende immer mit nem Schrumpfschlauch um das Auffasern zu verhindern. Siehe auch http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2h_1v_1t_3w
