    Erstellt: 24.12.07   #1
    Hi an alle, und fröhliche Weihnachten!

    Ich hatte heute eine wirklich sehr fröhliche Weihnachten, als ich das Geschenk vo mein Stiefbruder aufmach, ist ein von ihm selbstgebauter Mini Amp mit Gürtelschnalle drin.
    In dem Verstärker befindet sich ein MXR Overdrive und der klingt einfach genial, ziemlich wie mein Marshall.

    Einen Cleankanal gibt es auch, aber der is kein besonderes Effektgerät.

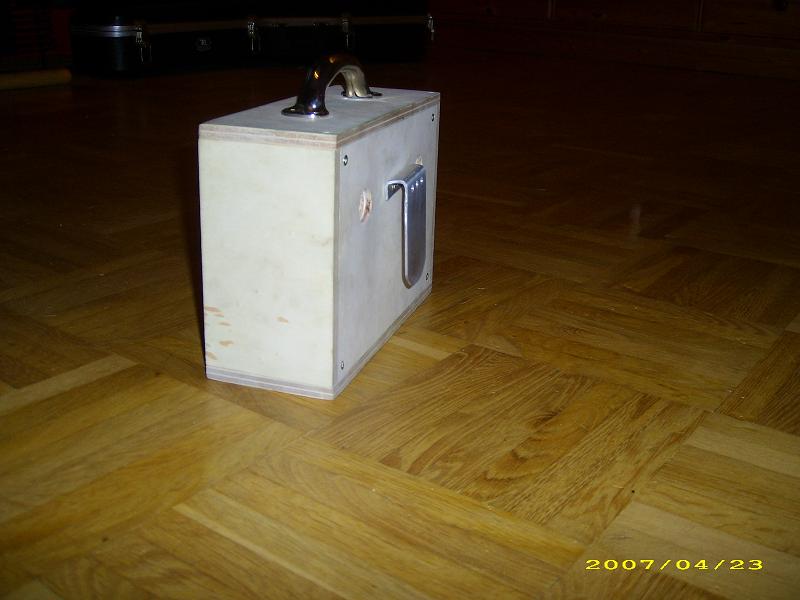

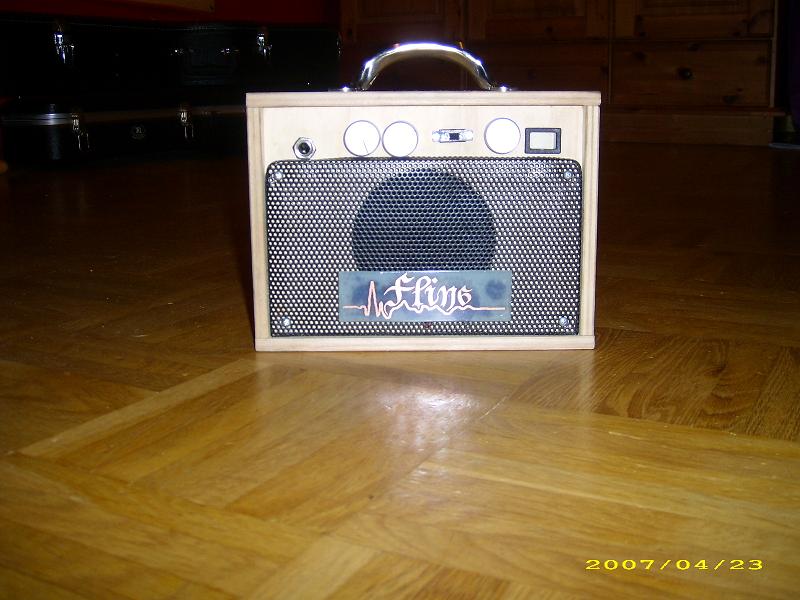

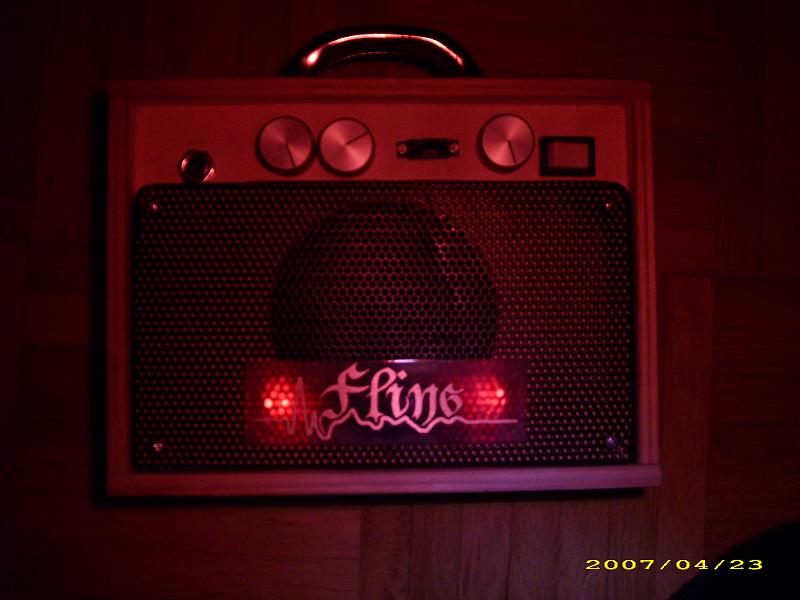

    Seht euch die Bilder an!

    Ach ja und wie ihr oben lesen könnt hat des ding 3 Watt - brachial laut, wirklich


    Anhänge:

  2. TheBug

    TheBug Registrierter Benutzer

    Im Board seit:
    19.12.07
    Zuletzt hier:
    1.12.16
    Beiträge:
    1.765
    Ort:
    Celle Rock City
    Zustimmungen:
    400
    Kekse:
    378
    Erstellt: 24.12.07   #2
    geiles teil! läuft der über ne batterie?

  3. Mr.Coany

    Mr.Coany Threadersteller Gesperrter Benutzer

    Im Board seit:
    03.04.07
    Zuletzt hier:
    19.01.15
    Beiträge:
    235
    Ort:
    Pegnitz
    Zustimmungen:
    0
    Kekse:
    62
    Erstellt: 24.12.07   #3
    über 3 Mignon Batterien, aber mein Bruder meint, die halten schon n weilchen


    edit: soundsamples gibts morgen oder dann in 2 wochen

  4. Herr_Mannelig

    Herr_Mannelig Registrierter Benutzer

    Im Board seit:
    17.07.06
    Beiträge:
    267
    Ort:
    Hagen
    Zustimmungen:
    0
    Kekse:
    224
    Erstellt: 25.12.07   #4
    niedliches Teilchen :D
    ich glaub, ich muss mir auch ma sowas in der Art bauen ^^

  5. Flins

    Flins Registrierter Benutzer

    Im Board seit:
    03.06.07
    Zuletzt hier:
    7.02.08
    Beiträge:
    5
    Zustimmungen:
    0
    Kekse:
    24
    Erstellt: 26.12.07   #5
    Hallo zusammen!
    Nicht falsch verstehen, ich komme nicht nur um Lorbeeren zu ernten. Nur um Fehler zu berichtigen.
    Es sind nämlich 8 Mignon Batterien, und nicht nur 3, wie von Mr.Coany angegeben.

    Ansonsten wie schon gesagt, klein und laut.

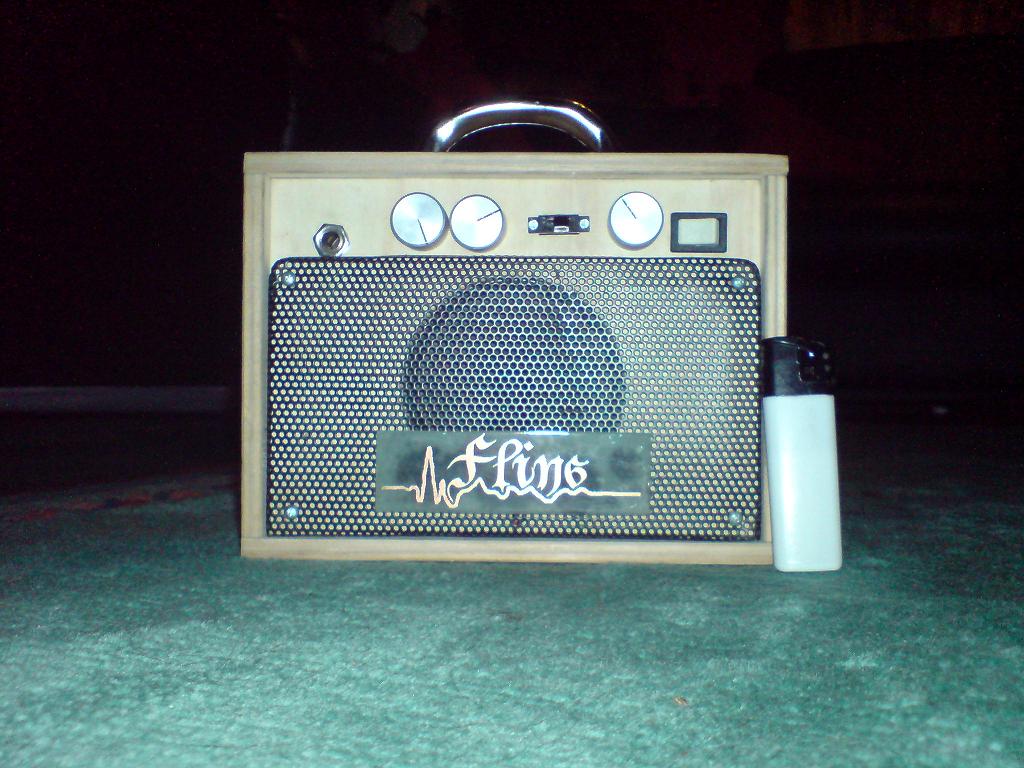

    Hier noch ein Bild um die Größe mal zu sehen:

    Mit freundlichen Grüßen,

    Flins

  6. Treden

    Treden Registrierter Benutzer

    Im Board seit:
    03.08.06
    Zuletzt hier:
    22.11.16
    Beiträge:
    179
    Ort:
    Bad Bellingen
    Zustimmungen:
    3
    Kekse:
    365
    Erstellt: 26.12.07   #6
    Sehr geile Geschenkidee! Wie lange wurde daran gearbeitet?

  7. Flins

    Flins Registrierter Benutzer

    Im Board seit:
    03.06.07
    Zuletzt hier:
    7.02.08
    Beiträge:
    5
    Zustimmungen:
    0
    Kekse:
    24
    Erstellt: 26.12.07   #7
    Hallo nochmal.
    Nach der Arbeitszeit zu fragen fordert meistens zu Mutmaßungen auf. Alles in allem...bestimmt an die 20-25 Stunden...denke ich. Aber eben von der Entwicklung bis zum Feinschliff. Aber wie das beim "ersten Mal" nun mal so ist, lief nicht alles nach Plan, gab manchmal Schwierigkeiten. Mein neuronales CAD Programm ist eben auch noch nicht ausgereift.
    Aber mit 20 Stunden ist durchaus zu rechnen. Aber das Gesicht von Mr.Coany bei der Bescherung hat das alles mehr als bezahlt.

    Mit freundlichen Grüßen,

    Flins

  8. Alex_Praise

    Alex_Praise Registrierter Benutzer

    Im Board seit:
    22.07.06
    Zuletzt hier:
    4.06.09
    Beiträge:
    627
    Zustimmungen:
    0
    Kekse:
    109
    Erstellt: 26.12.07   #8
    Was steckt drinnen?
    Ein Rubyamp und als verzerrung ein MXR Dist+?

    LG Alex

  9. Flins

    Flins Registrierter Benutzer

    Im Board seit:
    03.06.07
    Zuletzt hier:
    7.02.08
    Beiträge:
    5
    Zustimmungen:
    0
    Kekse:
    24
    Erstellt: 27.12.07   #9
    Nein, ist kein Ruby Amp drin. Ist ein selbst entworfener Verstärker und Vorverstärker. Als Verzerrer habe ich, wie bereits genannt, einen MXR Distortion + eingebaut.

  10. Mr.Coany

    Mr.Coany Threadersteller Gesperrter Benutzer

    Im Board seit:
    03.04.07
    Zuletzt hier:
    19.01.15
    Beiträge:
    235
    Ort:
    Pegnitz
    Zustimmungen:
    0
    Kekse:
    62
    Erstellt: 08.01.08   #10
    So, nachdem ihr bestimmt alle schon sehnsüchtig auf die Soundsamples wartet,
    hier sind sie:

    Stairway to Heaven:

    http://www.gasthaus-zipserberg.de/sonstiges/Stairway.mp3

    Before the Dawn:

    http://www.gasthaus-zipserberg.de/sonstiges/BeforeTheDawn.mp3

    Hells Bells:

    http://www.gasthaus-zipserberg.de/sonstiges/HellsBells.mp3

    Iron Man:

    http://www.gasthaus-zipserberg.de/sonstiges/IronMan.mp3

    N.I.B.:

    http://www.gasthaus-zipserberg.de/sonstiges/N.I.B.mp3

    No Quarter:

    http://www.gasthaus-zipserberg.de/sonstiges/NoQuarter.mp3

    Paranoid:

    http://www.gasthaus-zipserberg.de/sonstiges/Paranoid.mp3

    Rock n Roll Ain't Noise Pollution:

    http://www.gasthaus-zipserberg.de/sonstiges/RockNRollaintnoisepollution.mp3

    Simple Man:

    http://www.gasthaus-zipserberg.de/sonstiges/SimpleMan.mp3



    ach ja, wundert euch nicht, warum es auf www.gasthaus-zipserberg.de hochgeladen ist, denn auf diese Seite hat mein Bruder Zutritt und dort is es sehr schön und schmeckt gut:D

  11. banjoplayer

    banjoplayer Registrierter Benutzer

    Im Board seit:
    03.01.07
    Zuletzt hier:
    2.12.16
    Beiträge:
    80
    Zustimmungen:
    22
    Kekse:
    63
    Erstellt: 08.01.08   #11
    Das klingt echt ordentlich

  12. KingConci

    KingConci Registrierter Benutzer

    Im Board seit:
    07.10.05
    Zuletzt hier:
    28.06.14
    Beiträge:
    1.406
    Ort:
    Berlin.
    Zustimmungen:
    36
    Kekse:
    4.266
    Erstellt: 09.01.08   #12
    hihi, niedlich der kleine und klingt auch noch gut :)

  13. Mr.Coany

    Mr.Coany Threadersteller Gesperrter Benutzer

    Im Board seit:
    03.04.07
    Zuletzt hier:
    19.01.15
    Beiträge:
    235
    Ort:
    Pegnitz
    Zustimmungen:
    0
    Kekse:
    62
    Erstellt: 09.01.08   #13
    hört man immer wieder gerne

  14. Darkeminence

    Darkeminence Registrierter Benutzer

    Im Board seit:
    04.10.07
    Zuletzt hier:
    22.03.13
    Beiträge:
    625
    Ort:
    Prenzlau
    Zustimmungen:
    0
    Kekse:
    533
    Erstellt: 09.01.08   #14
    gründet mal ne firma und verkauft das ding in massen:great:,
    ich will auch mal sowas bauen...aber wie immer spielt geld ne rolle:evil:

  15. tapeworm

    tapeworm Registrierter Benutzer

    Im Board seit:
    13.01.04
    Zuletzt hier:
    4.12.16
    Beiträge:
    183
    Zustimmungen:
    8
    Kekse:
    122
    Erstellt: 09.01.08   #15
    total knuffig das Teil ... und vorallem auch die Geschenkidee!

  16. Aufkleber27

    Aufkleber27 Registrierter Benutzer

    Im Board seit:
    14.02.07
    Zuletzt hier:
    8.08.11
    Beiträge:
    1.045
    Zustimmungen:
    0
    Kekse:
    720
    Erstellt: 09.01.08   #16
    Flins, kannst du mal nen Schaltplan von dem Teil reinstellen?

    Würde mich mal interressieren wie der Amp im Vergleich zum LittleGem und Ruby aufgebaut ist.

  17. Flins

    Flins Registrierter Benutzer

    Im Board seit:
    03.06.07
    Zuletzt hier:
    7.02.08
    Beiträge:
    5
    Zustimmungen:
    0
    Kekse:
    24
    Erstellt: 09.01.08   #17
    Guten Abend mitteinander!

    @Darkeminence: Nur zu, bau sowas! Der Verstärker hat mich an Material nicht mal 10Euro gekostet, alles (bis auf die Arbeitszeit...) inklusive!

    Schaltpläne... Verstärker ist ein TDA2003 mit der nahezu unveränderten Schaltung aus dem Datenblatt, Verzerrer ein MXR+ Distortion, und ein Vorverstärker zum verstärken des Gitarrensignals für die "Endstufe"...ach da isser ja(Anhang).
    Mehr isses nich.


  18. Aufkleber27

    Aufkleber27 Registrierter Benutzer

    Im Board seit:
    14.02.07
    Zuletzt hier:
    8.08.11
    Beiträge:
    1.045
    Zustimmungen:
    0
    Kekse:
    720
    Erstellt: 09.01.08   #18
    Danke :)

  19. Stoner

    Stoner Registrierter Benutzer

    Im Board seit:
    06.12.04
    Zuletzt hier:
    4.12.16
    Beiträge:
    2.730
    Ort:
    Berlin
    Zustimmungen:
    538
    Kekse:
    15.572
    Erstellt: 09.01.08   #19
    Wow, also das ist mit Abstand der beste sound, den ich je aus einem so kleinen Teil gehört habe, congratulations:great:

  20. Darkeminence

    Darkeminence Registrierter Benutzer

    Im Board seit:
    04.10.07
    Zuletzt hier:
    22.03.13
    Beiträge:
    625
    Ort:
    Prenzlau
    Zustimmungen:
    0
    Kekse:
    533
    Erstellt: 09.01.08   #20
    WOW echt nicht mal 10?:eek:

    anständig:great:

    na das muss ich mir doch mal wirklich überlegen...wenn ich zeit finde und bock hab, werd ich wohl mal nen lötkolben raussuchen...
