Gesangsmischer guyatone va 200 / sanken si-1050g

von tabin, 25.02.08.

  1. tabin

    tabin Registrierter Benutzer

    Im Board seit:
    04.09.07
    Zuletzt hier:
    4.06.08
    Beiträge:
    55
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 25.02.08   #1
    Moin,

    ich hab hier nen Gesangsmischer von Guyatone (va200) stehen, bei dem eine Endstufe wohl abgeraucht ist. Der Mischer benutzt zwei SI-1050g von Sanken, jede hat 50W an 8Ohm.
    Ich tue mir ein wenig schwer die überhaupt zu finden. Daher würde ich gerne wissen, ob ich wohl auch eine andere Endstufe dort einbauen kann und wenn ja, welche am besten. :-)

    Schaltung und weitere Informationen gibt es hier: http://www.rcrowley.com/Sanken/index.htm

    Vielen DAnk schon einmal

    tabin

  2. NightflY

    NightflY Registrierter Benutzer

    Im Board seit:
    18.12.05
    Zuletzt hier:
    22.08.11
    Beiträge:
    1.010
    Ort:
    Belgier an die Costa Blanca, España
    Zustimmungen:
    2
    Kekse:
    1.073
    Erstellt: 26.02.08   #2
    Für 39,-€ kannst du zwei schiessen bei der bucht in Österreich, einfach gefunden über Google :)
    LG
    NightflY

  3. tabin

    tabin Threadersteller Registrierter Benutzer

    Im Board seit:
    04.09.07
    Zuletzt hier:
    4.06.08
    Beiträge:
    55
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 26.02.08   #3
    also ich finde bei ebay in österreich nur eine beendete auktion - hast du die seite auch mal aufgemacht?

    trotzdem danke

  4. NightflY

    NightflY Registrierter Benutzer

    Im Board seit:
    18.12.05
    Zuletzt hier:
    22.08.11
    Beiträge:
    1.010
    Ort:
    Belgier an die Costa Blanca, España
    Zustimmungen:
    2
    Kekse:
    1.073
    Erstellt: 26.02.08   #4
    Das stimmt, beendet mit 0 gebote, das heisst das es kein verkauf gab, oft reicht es dann ein gebot zu machen (sogar weniger) um die objekten ausser e-Bay zu kaufen oder zu warten bis der verkaufer sie wieder reinstellt.
    LG
    NightflY

  5. tabin

    tabin Threadersteller Registrierter Benutzer

    Im Board seit:
    04.09.07
    Zuletzt hier:
    4.06.08
    Beiträge:
    55
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 26.02.08   #5
    Hab' ihn gestern schon angeschrieben ;-)

    Was mich jedoch noch interessieren würde ist, ob ich auch andere Endstufen dafür verwenden kann.

    Viele Grüße und vielen Dank

  6. Uli

    Uli Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    06.12.05
    Beiträge:
    7.810
    Zustimmungen:
    1.309
    Kekse:
    111.246
    Erstellt: 26.02.08   #6
    Sicher wird man andere Endstufen verwenden können. Allerdings kann man nicht einfach den alten Sanken Hybrid gegen einen neueren austauschen, da die idR nicht pinkompatibel sind.

    In diesem Thread wird übrigens die gleiche Frage gestellt.:rolleyes:

    Ein Verweis auf preiswerte Leistungs-ICs zB der TDA-Serie ist ja bereits im Link deines ersten Posts enthalten.

  7. tabin

    tabin Threadersteller Registrierter Benutzer

    Im Board seit:
    04.09.07
    Zuletzt hier:
    4.06.08
    Beiträge:
    55
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 26.02.08   #7
    Tja, wer genau lesen kann, ist wohl (wie so oft) klar im Vorteil...

    Danke Euch - ich mach mich jetzt mal an die Pinbelegungen

  8. audimax

    audimax Registrierter Benutzer

    Im Board seit:
    19.06.15
    Zuletzt hier:
    25.09.15
    Beiträge:
    2
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 19.06.15   #8
    Hallo sorry das ich dieses Thema hoch hole, aber wurde eine Lösung gefunden ?

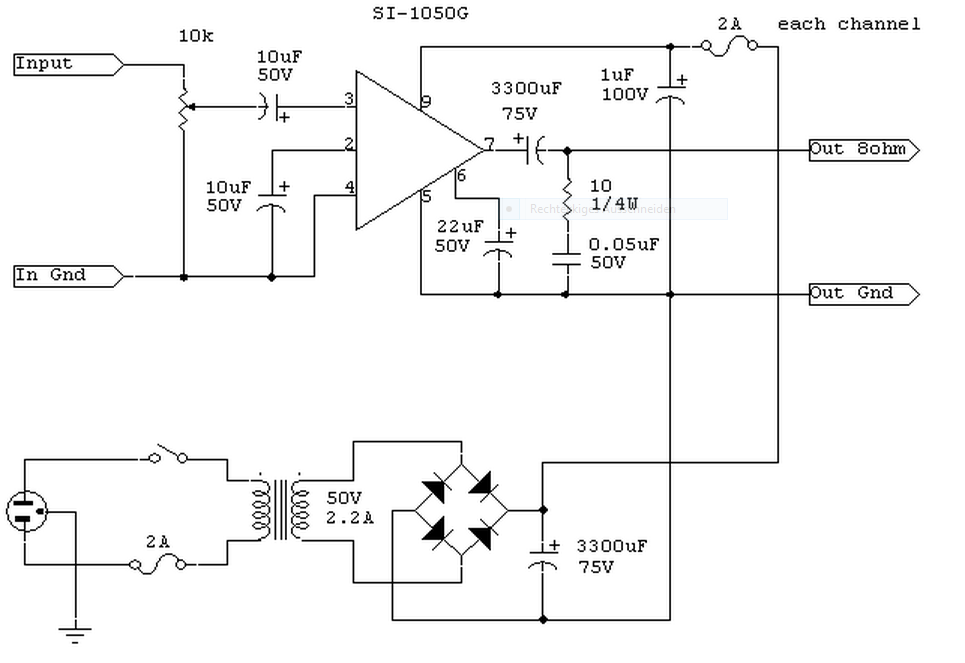

    Ich habe auch ein Problem mit einem SanKen SI-1050G http://www.rcrowley.com/Sanken/index.htm
    habe Zwar recht gute LötKenntnisse,
    aber mehr auch nicht, in dem Thread zwei höher http://www.chatzones.co.uk/discus/messages/1218/771.htm
    ist leider auch keine Lösung beschrieben mit der ich etwas anfangen kann .

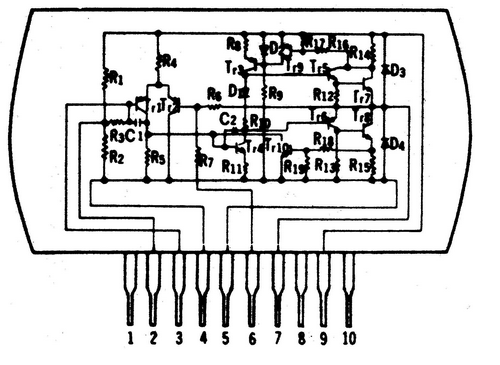

    Der SanKen SI-1050G hat
    Supply Voltage V 34 or ±17 V 66 or ± 33
    Absolute Max Supply Voltage V 80 or ± 40

    1. no connection
    2. Noise suppression capacitor (+)
    3. Input (+)
    4. Input (-) no connection
    5. Power supply & output ground
    6. Feedback
    7. Output
    8. Spare no connection
    9. Power supply (+)
    10. no connection

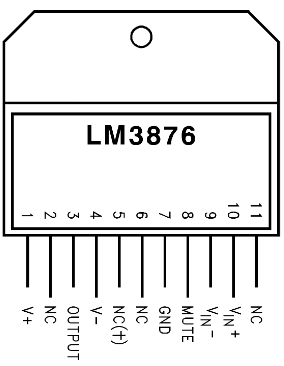

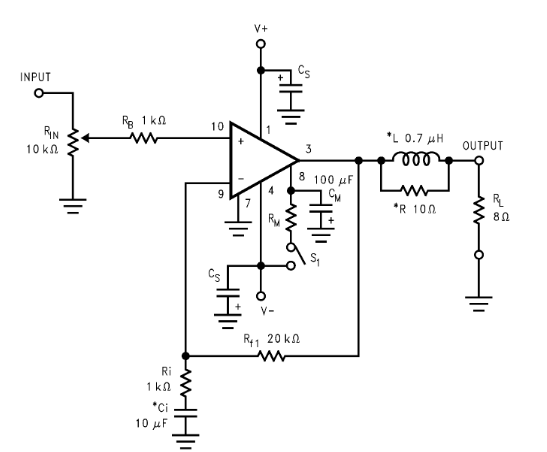

    Der LM3876T hat
    Power Supply Voltage
    24 V (min)
    84 V (max)

    1. Power supply (+)
    2. no connection
    3. Output
    4. Power supply (-)
    5. no connection
    6. no connection
    7. GND
    8. Mute
    9. Input V (-)
    10. Input V (+)
    11. no connection

    Bitte um Reichlich Hilfreiche Tipps


    Anhänge:

  9. HenrySalayne

    HenrySalayne Registrierter Benutzer

    Im Board seit:
    07.08.13
    Zuletzt hier:
    4.12.16
    Beiträge:
    1.786
    Ort:
    Darmstadt
    Zustimmungen:
    771
    Kekse:
    13.208
  10. audimax

    audimax Registrierter Benutzer

    Im Board seit:
    19.06.15
    Zuletzt hier:
    25.09.15
    Beiträge:
    2
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 01.09.15   #10
    Danke für den Link zu SANKEN SI1050G habe den Evans Nova 400 Zufriedenstellend Repariert.

    SANKEN SI1050G vs LM3876T
    Wenn die Schaltung unsymmetrisch ist müssen
    Am LM3876T Pin7 & Pin4 kurzgeschlossen werden.

    1. no connection
    2. Noise suppression capacitor (+)3. Input (+) --> 10. Input V (+) LM3876T
    4. Input (-) ---> 9. Input V (-) LM3876T
    5. Power supply & output ground --> 4. Power supply (-) LM3876T
    6. Feedback
    7. Output --> 3. Output LM3876T
    8. Spare
    9. Power supply (+) --> 1. Power supply (+) LM3876T
    10. no connection
