[GESUCHT] Spezielle Telecaster Schaltung

[JBomba]

Hallo Forum

Ich habe bald vor eine Telecaster zu bauen (natürlich mit Baubericht hier ;D) und hätte daran gerne eine spezielle Schaltung. 2 Singlecoils sollen mit 3 250kOhm Potis verändert werden:
1. Volume für Halscoil
2. Tone für den Coil, der gerade mit dem Switch ausgewählt ist
3. Volume für Bridgecoil

Auf http://www.stud.uni-karlsruhe.de/~utbxc/LLL/ gibt es (noch) keine Tele-Schaltungen :/

Danke schonmal für die Antworten
JBomba



[SickSoul]

Moin moin!

Da kannst du dir auch ein beliebiges Diagram einer Gitarre mit 2 Humbuckern, 2 Vols und Mastertone nehmen.
ZB Dieses: http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2h_2v_1t_3w nur dass du halt nen anderen Schalter verwenden wirst und die roten und weißen Anschlüsse an den Tonabnehmern nicht haben wirst.

MfG



[JBomba]

Danke für die schnelle Antwort

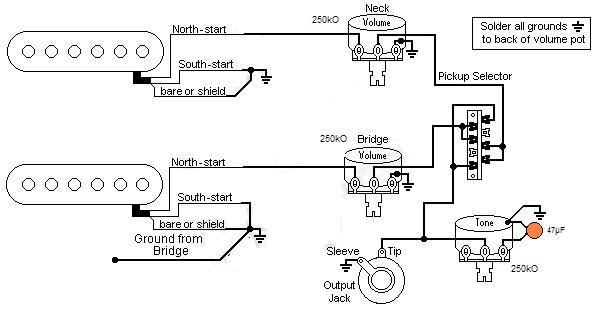

Also so?:



[SickSoul]

Ja genau. Wobei du da noch ein wenig rum doktern könntest. zB nen Kondensator und evtl nen Widerstand zwischen Schleifer und Eingang der Volumenpotis, beim Tonepoti mit verschiedenen Cs rumprobieren oder evtl mal Swens Version ausprobieren: https://www.musiker-board.de/technik-modifikationen-diy/380310-bessere-tone-poti.html

MfG



[JBomba]

Ok dann danke für die Hilfe
