Hilfe bei Boxenanschluss

von 19Kirk91, 19.08.08.

  1. 19Kirk91

    19Kirk91 Registrierter Benutzer

    Im Board seit:
    06.11.07
    Zuletzt hier:
    17.12.09
    Beiträge:
    28
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 19.08.08   #1
    hi,


    ich habe ein Topteil, das 8 Ohm verträgt. es würde auch 2x 8 Ohm gehen.
    Ich habe eine Box (2 Speaker zu je 8 Ohm), die mit 4 Ohm angeschrieben ist (also sind die Speaker seriell geschaltet, oder?). Wenn man sie in Stereo schaltet, ergibt das dann 8 Ohm pro Seite, also kann ich das Topteil mit 2x 8 Ohm anschließen.

    Ich bin kein Elektriker, aber ist meine Denkweise richtig, oder liege ich da falsch? Bitte um Aufklärung!

    Danke,
    mfg
    felix

  2. the flix

    the flix Helpful & Friendly User HFU

    Im Board seit:
    13.11.05
    Zuletzt hier:
    11.12.16
    Beiträge:
    4.890
    Ort:
    Immendingen
    Zustimmungen:
    685
    Kekse:
    23.911
    Erstellt: 19.08.08   #2
    Alles richtig, aber die 2 Chassis in der Box in parallel geschalten, um auf 4 Ohm zu kommen.

    Was ist das denn für ein Topteil? Wenn es 2x8 Ohm (=1x4Ohm) verträgt, dann schließe die Box doch einfach so an. Oder ist das ein Stereotopteil?

  3. 19Kirk91

    19Kirk91 Threadersteller Registrierter Benutzer

    Im Board seit:
    06.11.07
    Zuletzt hier:
    17.12.09
    Beiträge:
    28
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 19.08.08   #3

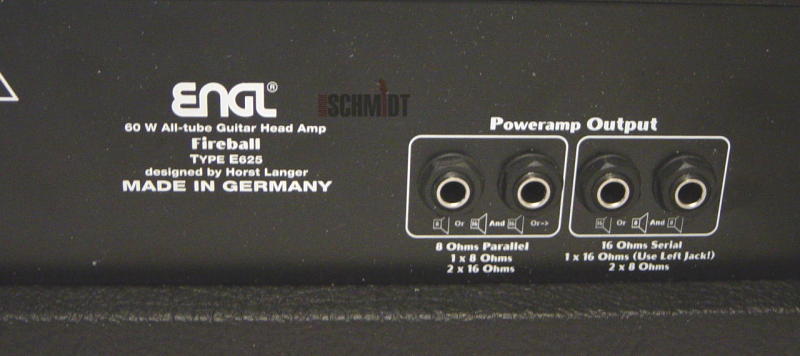

    ich poste einfach mal ein Bild vom Amp-Ausgang:


    Anhänge:

  4. Rockin'Daddy

    Rockin'Daddy Mod Emeritus Ex-Moderator HFU

    Im Board seit:
    21.09.05
    Zuletzt hier:
    11.12.16
    Beiträge:
    20.705
    Ort:
    Berlin
    Zustimmungen:
    4.347
    Kekse:
    114.580
    Erstellt: 19.08.08   #4
    Jenau! Die Box im Stereobetrieb an die beiden rechten Buchsen (2x8 Ohm).
    Schöner Amp übrigens!

  5. Athlord

    Athlord Registrierter Benutzer

    Im Board seit:
    03.03.07
    Zuletzt hier:
    27.09.16
    Beiträge:
    1.144
    Ort:
    where pigs laugh loudly
    Zustimmungen:
    5
    Kekse:
    3.703
    Erstellt: 19.08.08   #5
    Hallo,
    am linken 8 Ohm Parallel Anschluss
    kannst 1x 8 Ohm oder 2 x 16 Ohm einstöpsteln.
    am rechten 16 Ohm Seriell Anschluss
    kannst 1x 16 Ohm oder 2 x 8 Ohm einstöpsteln.

    Also die Box kannst Du Stereo am Seriell Anschluss (mit 2 Kabeln) anschliessen.
    Gruss
    Jürgen

  6. 19Kirk91

    19Kirk91 Threadersteller Registrierter Benutzer

    Im Board seit:
    06.11.07
    Zuletzt hier:
    17.12.09
    Beiträge:
    28
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 19.08.08   #6
    Vielen Dank, ihr habt mir alle geholfen!

    mfg
