Ibanez IBZ-LZ Humbucker 4-adrig

[ruassmarkt]

Hi, habe letztens pickups getuscht und nun probleme, meinen Ibanez IBZ-LZ so einzubauen, dass auch Töne rauskommen. Der Humbucker hat 4 Kabel: Grün, Rot, Weiß und Außen, habe bei keiner Kombination dieser 4 Kontake einen Stromfluss.
F1 bitte!!



[Sashman]

Hi,

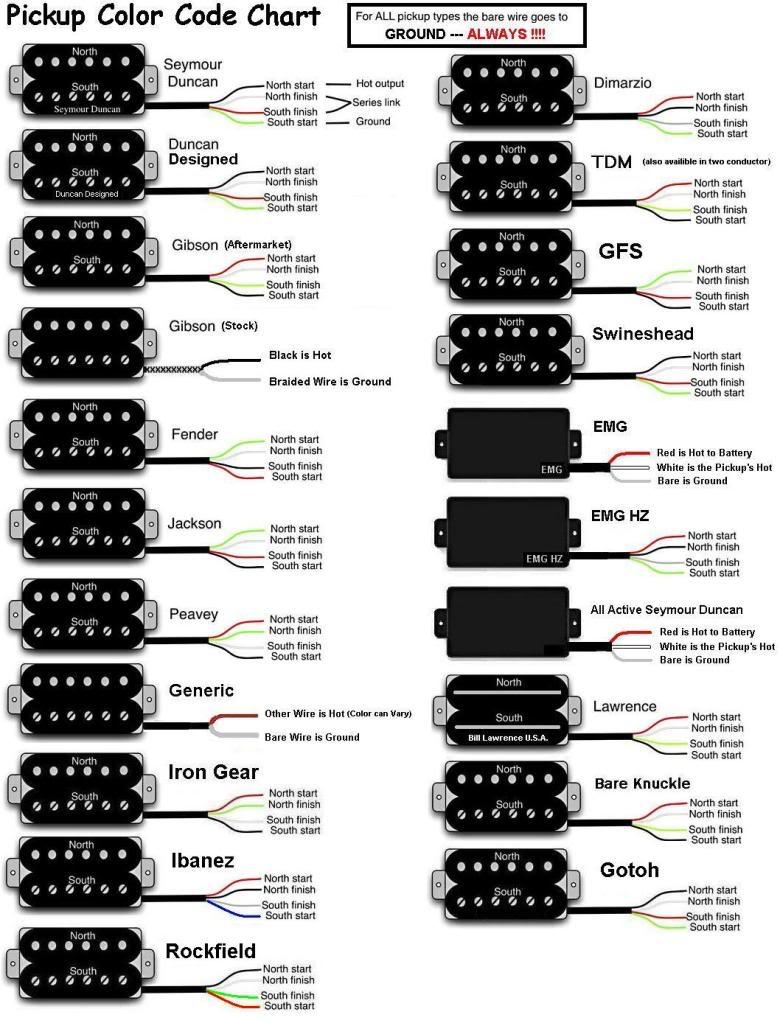

jeder Hersteller kocht da sein eigenes Süppchen was die Farben der einzelnen Drähte angeht, hier hast Du eine Übersicht der Firmen und erwendeten Farben:

Gruß
Sash

Wenn Du jetzt noch schreibst um welche Gitarre/Schaltung es geht, dann kann man noch etwas spezieller helfen.



[cikl]

Die LZ-PUs sind doch aktiv mit 3V. Guckst du hier: http://www.ibanez.com/supportResources/wiring/2008/ART2008.pdf Schwarz und grün sind offensichtlich die Spulenenden und rot die Spannungsversorgung.
