Ibanez RG HSH Massekabel unter Single-coil?

[coopera]

Hi

ich peils nicht warum eine RG 4570 unter dem Single coil ein Massekabel im holz hat?

der edge ist hinten trotzdem nochmals an masse, warum ist das vorne auch noch ein mal(oder überhaubt)?

wenn es weg wäre würe es mir mehr platz fürn pickup geben.

roli



[Dr Dulle]

Jeder PU kommt einzeln an Masse. Die Bridge bzw das Tremolo kommt an Masse für die Saitenerdung. Abschirmlack
oder Folien müssen ebenso an Masse anliegen, damit es den beabsichtigten abschirmenden Effekt hat.



[coopera]

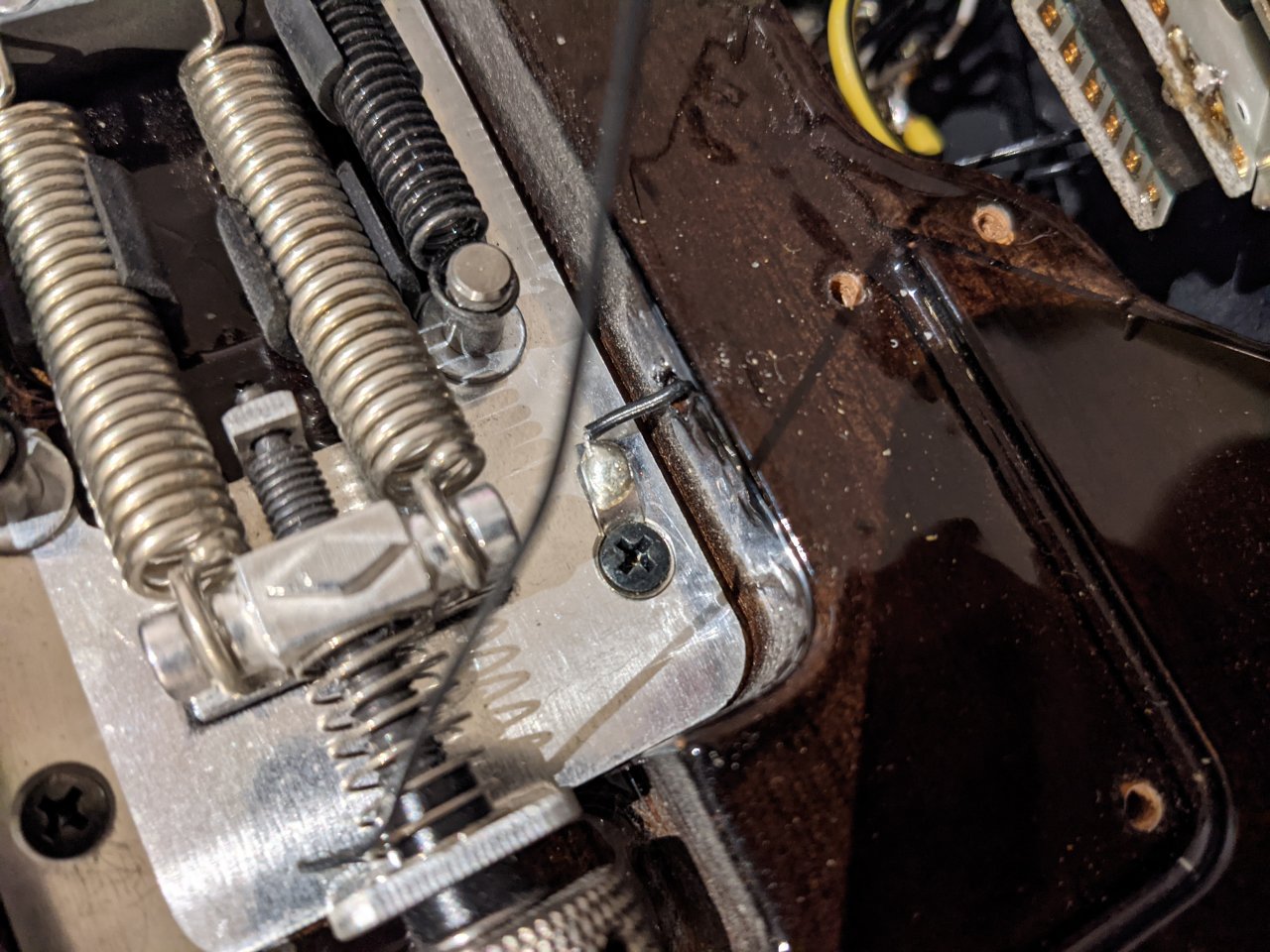

ja aber der temolo ist an masse (2. foto) und der mittelpickup wenn er eingelötet ist ja auch..dieses kabel hat ja keinerlei verbindung zum mittel pickup, daher frag ich mich hier was das kabel macht das ja offensichtlich ins holz geschraubt ist? (holzerdung wirds ja nicht sein)

das andere ende ist an masse (also in dem fall ans tone poti)



[Dr Dulle]

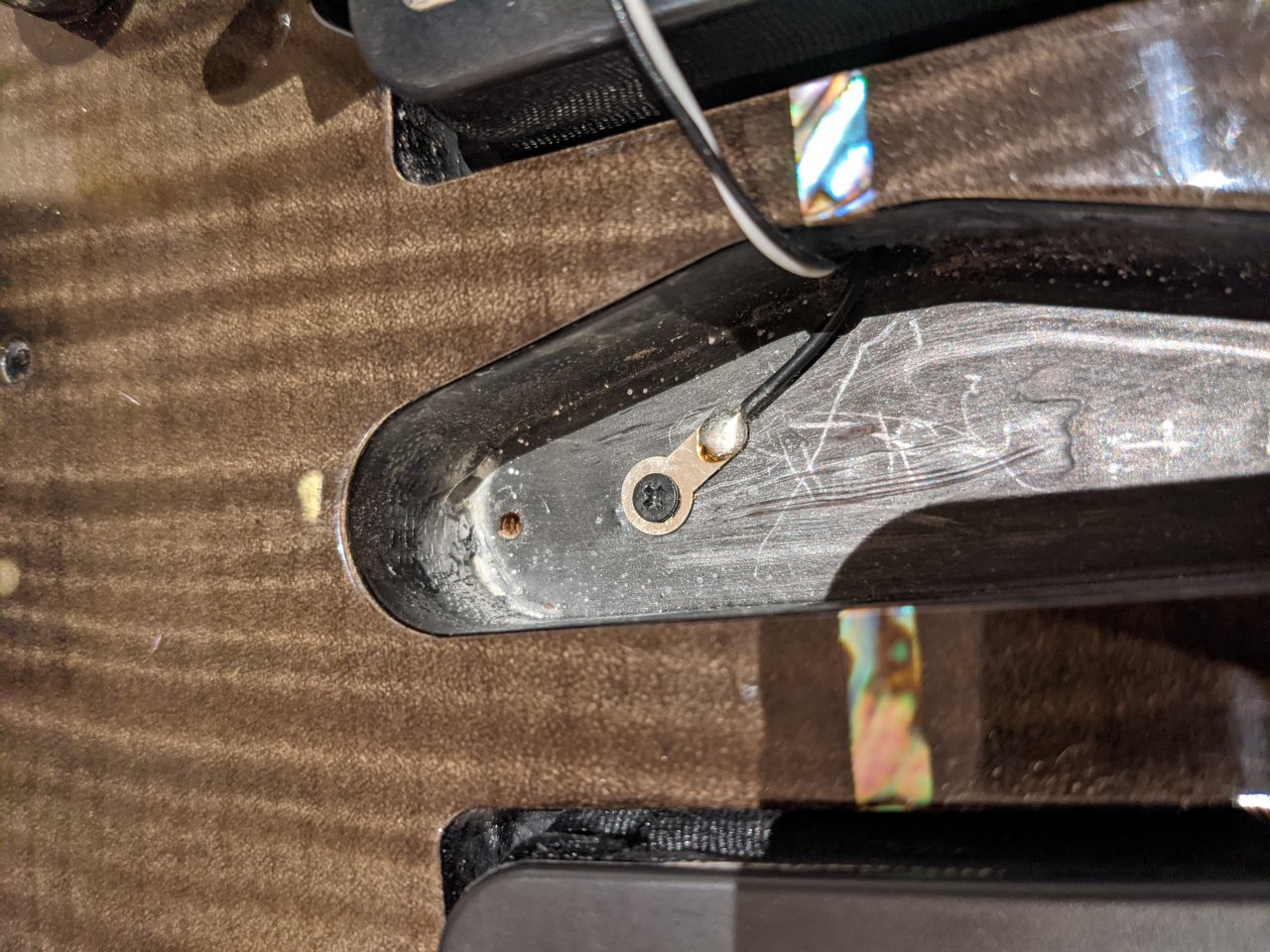

Die schwarze Farbe ist Abschirmlack der an Masse liegt um den Single Coil etwas abzuschirmen
(Hamburger brauchen das eher weniger ....).



[Tomcat]

https://www.acys-lounge.de/shieldings.html
