[Kessel] Idee - Trommelkessel aus Multiplex

[qu1r1n]

Hallo liebe Drummergemeinde,

da ich schon öfter mit dem Gedanken gespielt habe und mir der "Sauna-Club" mit der der "Nichts-Neues-Diskussion" den letzten Ruck gegeben hat, melde ich hier mit einer Idee.

Die Idee besteht darin einen Trommelkessel aus Holzlagen, die nicht den Verlauf des Kessel folgen, herzustellen. Damit meine ich eine neue Bauweise aus liegenden Lagen. Schwer zu erklären.

Ich möchte praktisch eine Muliplexplatte (Furniersperrholzplatte) ca. 20 - 50 mm dick auf den Querschnitt ausfräsen, Fixierungsdübelbohrungen machen und das ganze dann mit 1K PU-Leim wieder verleimen. Anschließen Verschleifen, Hardwarebohrungen bohren, Gratung fräsen, Snarebed feilen und finishen.

Es wäre dann also eine Platte die ca. 125mm dick ist (ca. 5"; das sind geschätzt 120-150 Lagen Furnier). Aus der "Einfach" ein hohler Zylinder darausgemacht wird, der Trommelkesssel. Als Holz gibt es die Multiplexplatten standardmässig aus Buche und Birke. Beide Hölzer sind die im Kesselbau altbewährt und haben gute Eigenschaften. FürMaße hab ich mich noch nicht entschieden, wahrscheinlich zwischen 13" & 14" Durchmesser und 5" bis 6,5" Tiefe.

Ansporn hat mir der the "how to bau" thread-Thread aus dem DF gegeben: Der Post war folgener, als die Idee seinen Lauf nahm... taktlos #111

Was meint ihr?
Gibt es so eine Art der Herstellung schon?
Habt ihr Zweifel daran dass, das was wird? -> Schwund-/Quellverhalten?
Könnt ihr eine Wandstärke empfehlen?

Über Endgedanken wie Finish, Hardware, Teppich und Felle will ich mir jetzt noch keine Gedanken machen. Da ich zur Zeit wenig Zeit habe und erstmal das Grundprinzip klären will.

Gruß
Quirin

Rechtschreibfehler und Gramatikfehler dürfen behalten und verbrannt werden



[WilliamBasie]

...sowas hatte ich anno dazumal schon in einer Konstruktionssemsterarbeit als Maschinenbauer...
- aber nur theoretisch, da mein Prof. behauptete hatte, es gäbe keine Varianten außer seiner...

Gefühlsmäßig sollte der Querschnitt nicht unter 15mm liegen, da sie Kreuzverleimten Lagen in Längsrichtung bei 15mmm schon knapp sind.

Willst Du eigentlich alle Lagen selber verleimen oder Ringe aus Multiplex aufeinandersetzen?

Ebenso kann ich Dir aus Erfahrung sagen, daß die Ringe so gut wie gar nicht im Nachhinein auf einer Drehbank nachgearbeitet werden können, je nach lage der Maserungsrichtung gibt es eine sehr besch...eidene Oberfläche - hab ich bei einem anderen Projekt schon ausprobiert.



[Haensi]

Auf einer amerikanischen Trommelbauer-Seite hab ich das schon mal geshen. Hab allerdings keine Ahnung mehr wo genau.

Ich kann mich nur erinnern, dass er Multiplexringe verleimt hat und das ganze dann in die entsprechende Form abgedreht hat.

Wenn ich schon diesen Aufwand betreiben würde, würde ich den Kessel eher in Fassbauweise fertigen und schönes Holz nehmen.
Sowas in der Art:



[h4x0r]

Mh aber ich glaube es geht ja gerade darum, wie es eben mit Multiplex klingt das Massivholzschnarren in Fassbauweise gut klingen ist ja hinreichend bekannt

Zu dem Video: Ich dachte mir die ganze Zeit "wird das 'ne Porno-Snare" und was macht er dann als letztes??? Woodhoops aufziehen ... gibt es einen effektiveren Weg, die Optik einer Trommel vollkommen zu vernichten?



[Haensi]

Die woodhoops finde ich in diesem Fall auch furchtbar. wenn schon, dann hätte ich schwarze genommen.


Zum Bauprinzip:
Ob eine Snare jetzt wirklich anders klingt, kann ich mir jetzt nicht wirklich vorstellen. Das Material unterscheidet sich ja als solches nicht. Ist Birken- oder Buchefurnier. Ob die Lagen nun vertikal oder horizontal angeordnet sind, wird wohl keine grosse Rolle spielen.

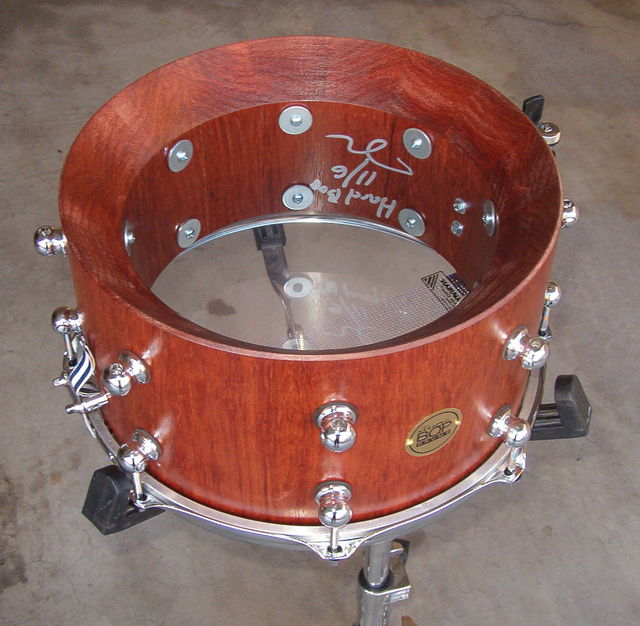

Eher ist da schon die Stärke der verleimten Ringe interessant. Sind die zu dünn wird es nicht halten. Die Snare wird dann Dimensionen wie die von Hard Bob drums annehmen (die sind dann auch schon mal 1,75 Zoll stark)



[GieselaBSE]

Wenn du die Möglichkeiten dazu hast, dann nichts wie los!!!
Ich würde den Kessel so dünn wie möglich machen, damit noch ein Rest Kesselklang bleibt.
Meine kleine Baumsnare war auch zu dick anfangs.
Das wurde besser, als sie nur noch 13mm dick war.'

So ähnlich hat schon eine Firma Snaredrums gebaut. Weiss aber nicht genau, wie die noch hiessen. Waren in der D&P drin.
Doch, warte, Reiter hiessen die:
http://www1.sticks.de/magazine/2009/12/REITER-DRUMS_Funkey-3-Snaredrum.html



[WilliamBasie]

...Doch, warte, Reiter hiessen die:
http://www1.sticks.de/magazine/2009/12/REITER-DRUMS_Funkey-3-Snaredrum.html ...

das ist auf jeden Fall eine CNC-Arbeit, lauter paßgenaue Ringe, die verleimt sind und hinterher max. noch geschliffen wurde, abdrehen funktioniert bei kreuzverleimten Platten nicht.
Ein hyperschneller Fräser, am besten mit Wendelschneiden macht schon sehr gute Oberflächen, halt relativ in der Tiefe begrenzt, aber 30-40mm Platten sollten noch gehen.



[Haensi]

Man könnte die Ringe auch mit einer Oberfräse ausfräsen.
Allerdings wird man, damit es passt und schön aussieht viel nachschleifen müssen.

Ist halt eine Schweinearbeit.



[qu1r1n]

Danke für die zahlreichen Antworten und den Link! Hier noch die Homepage von Reiter Drums

Eigentlich bin ich dadurch auf die Idee gekommen es mit der CNC gleich fertig rund zu machen da ich keine Möglich- und Fähigkeiten besitze sie an einer Drechselbank abzudrehen. Aber dank dem Video hab ich gleich eine ganz andere Sichtweise.

Aber ich glaube ich probier das dennoch mit dem Muliplex Snare dann werd ich gleib 14" und 10" machen dann ist der Verschnitt nicht so groß! xD

Vielleicht finde ich über Weihnachten mal Zeit mich einem solchen Projekt zu widmen.

Kennt einer von euch eigentlich eine Quelle indem man die ganzen Maße und Zeugs zum selberbauen nachlesen kann? Ist das Maß(z.B. 14") der Außendurchmmesser?


Gruß
Quirin



[h4x0r]

http://www.der-trommelbauer.de/ käme mir da als erstes in den Sinn bzw. einfach mal GiselaBSE anschreiben, der ist ja nicht umsonst HCA im Trommelbaubereich
Grüzi



[GieselaBSE]

14" ist genau der Innendurchmesser des Fells.
Du solltest den Aussendurchmesser des Kessels 2-3mm kleiner machen, damit das Fell bequem drüberpasst.
