LED PAR 56 nur 8 DIP Schalter>>wie steuern?

von Lacoste, 25.03.08.

  1. Lacoste

    Lacoste Registrierter Benutzer

    Im Board seit:
    16.08.07
    Zuletzt hier:
    15.05.15
    Beiträge:
    96
    Zustimmungen:
    1
    Kekse:
    18
    Erstellt: 25.03.08   #1
    Hallo,
    kenn mich in Sachen DMX noch nicht so gut aus und habe mehere LED PAR 56 mit jeweils nur 8 DIP Schalter.
    Ich bin es gewohnt bis jetzt nur mit 10 DIP schaltern zu arbeiten und weiß dort auch, wie ich die Adresse einstellen kann.

    10 DIP Schalter:
    1,2,4,8,16,32,64,128,265,512

    8 DIP Schalter:
    ????????????

    Wäre nett, wenn mir einer die passende Zahlenfolge für 8 Dip-Schalter nennen könnte

  2. Korg

    Korg Mod Emeritus Ex-Moderator

    Im Board seit:
    28.01.05
    Zuletzt hier:
    30.11.16
    Beiträge:
    3.611
    Ort:
    Düren
    Zustimmungen:
    189
    Kekse:
    12.040
    Erstellt: 25.03.08   #2
    Könnte mir vorstellen dass die Aufteilung wie folgt aussieht:

    1=1
    2=2
    3=4
    4=8
    5=16
    6=32
    7=64
    8=128

    Eine andere Einteilung würde imho keinen Sinn machen.

    Um welche LED-PARs handelt es sich denn?

    Dir ist übrigends ein kleiner Fehler unterlaufen: 265 wäre eigentlich 256 ;)

  3. Lacoste

    Lacoste Threadersteller Registrierter Benutzer

    Im Board seit:
    16.08.07
    Zuletzt hier:
    15.05.15
    Beiträge:
    96
    Zustimmungen:
    1
    Kekse:
    18
    Erstellt: 25.03.08   #3
    Also den DIP Schalter 1 und 8 hatte ich schon oben und dann wird ein Lauflicht aktiviert, aber keine DMX steuerung. Ich muss nämlich auch bei der Adresse 129 anfangen.
    Die Firma ist mir unbekannt. Steht aber auch nix drauf

  4. Lacoste

    Lacoste Threadersteller Registrierter Benutzer

    Im Board seit:
    16.08.07
    Zuletzt hier:
    15.05.15
    Beiträge:
    96
    Zustimmungen:
    1
    Kekse:
    18
    Erstellt: 25.03.08   #4
    Ich habe schon einmal heraus bekommen, das wenn ich die DIP Schalter von 1-7 nach oben Stelle die Adresse 127 herraus kommt.

    1=1
    2=2
    3=4
    4=8

    und weiter konnte ich es nicht herraus finden

  5. jw-lighting

    jw-lighting Helpful & friendly mod Moderator HFU

    Im Board seit:
    11.08.07
    Zuletzt hier:
    3.12.16
    Beiträge:
    5.316
    Ort:
    Oldenburg
    Zustimmungen:
    694
    Kekse:
    25.682
    Erstellt: 26.03.08   #5
    ja,

    die Belegung ist wie bei den mit 10 Dip´s.

    wsl. ist es einer vom T oder so.

    hab die auch hier. man kann nicht das volle DMX-Kanal Spektrum auswählen. Eben nur bis 127.

    Also:

    1-1
    2-2
    3-4
    4-8
    5-16
    6-32
    7-64

    und 1+2+4+8+16+32+64=127 :great:


    !!! Wenn du also bei 128 anfangen willst, hast du ein Problem, da sich diese Sorte LED Par nur bis 127 adressieren lässt! !!!


    Mit der 8 aktivierst du interne Fade Programme, dabei kannst du dann mit 1-7 die Fadezeit einstellen:

    (in sek)

    1-2,5
    2-5
    3-10
    4-20
    5-40
    6-80

    beim einschalten mehrerer Dips andieren sich die Zeiten.

    wenn keine Dips eingeschaltet sind, müssten interne Chaser laufen, mit dem Poti kannst du die Geschwindigkeit einstellen, dazu muss der andere Schalter auf Auto stehen, sonst geht der Chaser nach Musik.




    (Wichtig: bin dabei jetzt davon ausgegangen, das der vom T ist. Sonst können die Codes natürlich anders aussehen.)

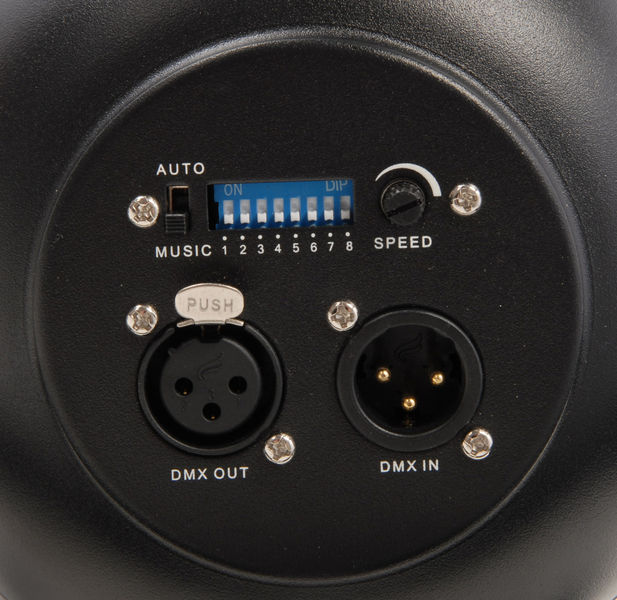

    Hier ein Bild vom LedPar den ich habe (von thomann):

    [​IMG]

  6. Lacoste

    Lacoste Threadersteller Registrierter Benutzer

    Im Board seit:
    16.08.07
    Zuletzt hier:
    15.05.15
    Beiträge:
    96
    Zustimmungen:
    1
    Kekse:
    18
    Erstellt: 26.03.08   #6
    Danke! Da werde ich diese Wohl verkaufen und welche mit 10 DIP Schaltern besorgen.

    Mit welcher Kamera wurd so ein gutes Bild geschossen? :D

  7. jw-lighting

    jw-lighting Helpful & friendly mod Moderator HFU

    Im Board seit:
    11.08.07
    Zuletzt hier:
    3.12.16
    Beiträge:
    5.316
    Ort:
    Oldenburg
    Zustimmungen:
    694
    Kekse:
    25.682
    Erstellt: 01.04.08   #7
    keine Ahnung.......:D
