mesa schematics

von black-skull, 09.10.04.

  1. black-skull

    black-skull Registrierter Benutzer

    Im Board seit:
    21.12.03
    Zuletzt hier:
    26.06.16
    Beiträge:
    1.488
    Zustimmungen:
    3
    Kekse:
    156
    Erstellt: 09.10.04   #1
    hi

    wollt mal fragen ob es die originalen schaltpläne vom dual recto sind!?
    also da wo dieses :preamp original drawing und poweramp original drawing: draufsteht!

    wenn man die zusammen baut ist es dann wie ein mesa dual recto!?

    EDIT: da gibt es auch noch so was : complete

    stimmt dieser schaltplan?

  2. kusi

    kusi Registrierter Benutzer

    Im Board seit:
    19.08.03
    Zuletzt hier:
    5.12.16
    Beiträge:
    1.770
    Ort:
    schweizz
    Zustimmungen:
    24
    Kekse:
    2.272
    Erstellt: 10.10.04   #2
    hi

    welche meinst du? im netz schwirren zig exemplare rum, die alle mit kleineren fehlern übersäht sind!

    habe hier noch die orginalen rumliegen, mit mesa-logo und so, ein bekannter hat das schema mal mit seinem verglichen. alles ok.

    ich habe den pre-amp ja mal gebaut, aber so ganz überzeugt bin ich trotzdem nicht..... habe den orginalen recto sound anders im kopf :confused:


    mfg kusi

  3. black-skull

    black-skull Threadersteller Registrierter Benutzer

    Im Board seit:
    21.12.03
    Zuletzt hier:
    26.06.16
    Beiträge:
    1.488
    Zustimmungen:
    3
    Kekse:
    156
    Erstellt: 10.10.04   #3
    hast du den vom ganzen amp (top) also vom dual rectifier SOLO HEAD ?

    könntest du mir die schicken?

  4. LoneLobo

    LoneLobo Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    13.04.04
    Zuletzt hier:
    25.11.16
    Beiträge:
    8.457
    Ort:
    Österreich
    Zustimmungen:
    138
    Kekse:
    22.219
    Erstellt: 10.10.04   #4
    Achjo, die täten mich auch mal interessieren :)

  5. hoss

    hoss HCA Gibson, Fender, vintage HCA

    Im Board seit:
    03.08.04
    Zuletzt hier:
    5.12.16
    Beiträge:
    18.702
    Zustimmungen:
    6.210
    Kekse:
    90.323
    Erstellt: 10.10.04   #5
  6. LoneLobo

    LoneLobo Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    13.04.04
    Zuletzt hier:
    25.11.16
    Beiträge:
    8.457
    Ort:
    Österreich
    Zustimmungen:
    138
    Kekse:
    22.219
    Erstellt: 10.10.04   #6
    Wird hier jemand sarkastisch? ;) Dankeschön!

    Sehr geil :D

  7. black-skull

    black-skull Threadersteller Registrierter Benutzer

    Im Board seit:
    21.12.03
    Zuletzt hier:
    26.06.16
    Beiträge:
    1.488
    Zustimmungen:
    3
    Kekse:
    156
    Erstellt: 10.10.04   #7
    genau den meine ich ,also wo complete steht!

    und ich wollt wissen ob die korrekt sind!

  8. hoss

    hoss HCA Gibson, Fender, vintage HCA

    Im Board seit:
    03.08.04
    Zuletzt hier:
    5.12.16
    Beiträge:
    18.702
    Zustimmungen:
    6.210
    Kekse:
    90.323
    Erstellt: 10.10.04   #8
    Ich habe selbst wochenlang gesucht.

    Ob die wirklich 100%ig stimmen?

  9. kusi

    kusi Registrierter Benutzer

    Im Board seit:
    19.08.03
    Zuletzt hier:
    5.12.16
    Beiträge:
    1.770
    Ort:
    schweizz
    Zustimmungen:
    24
    Kekse:
    2.272
    Erstellt: 10.10.04   #9

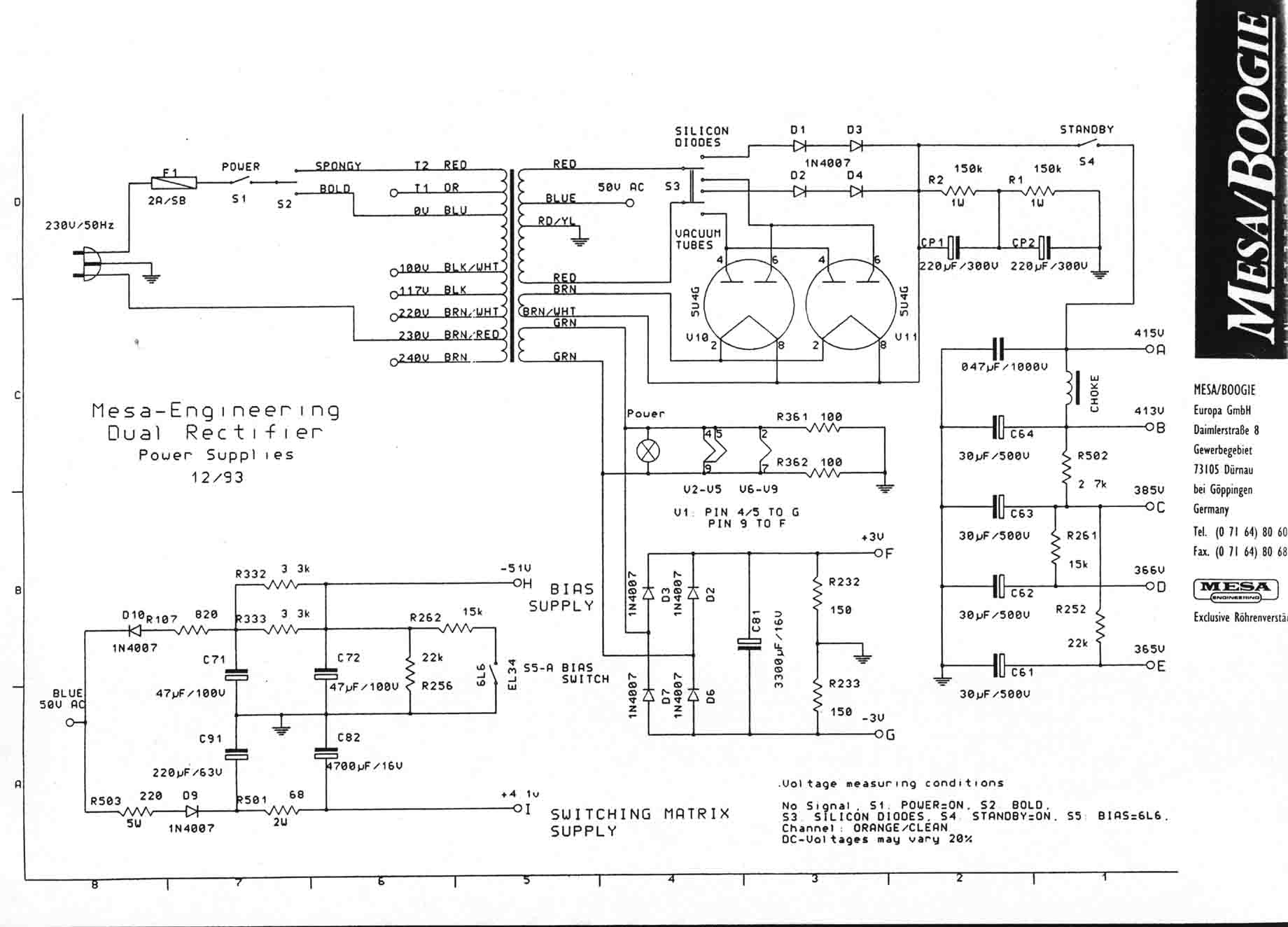

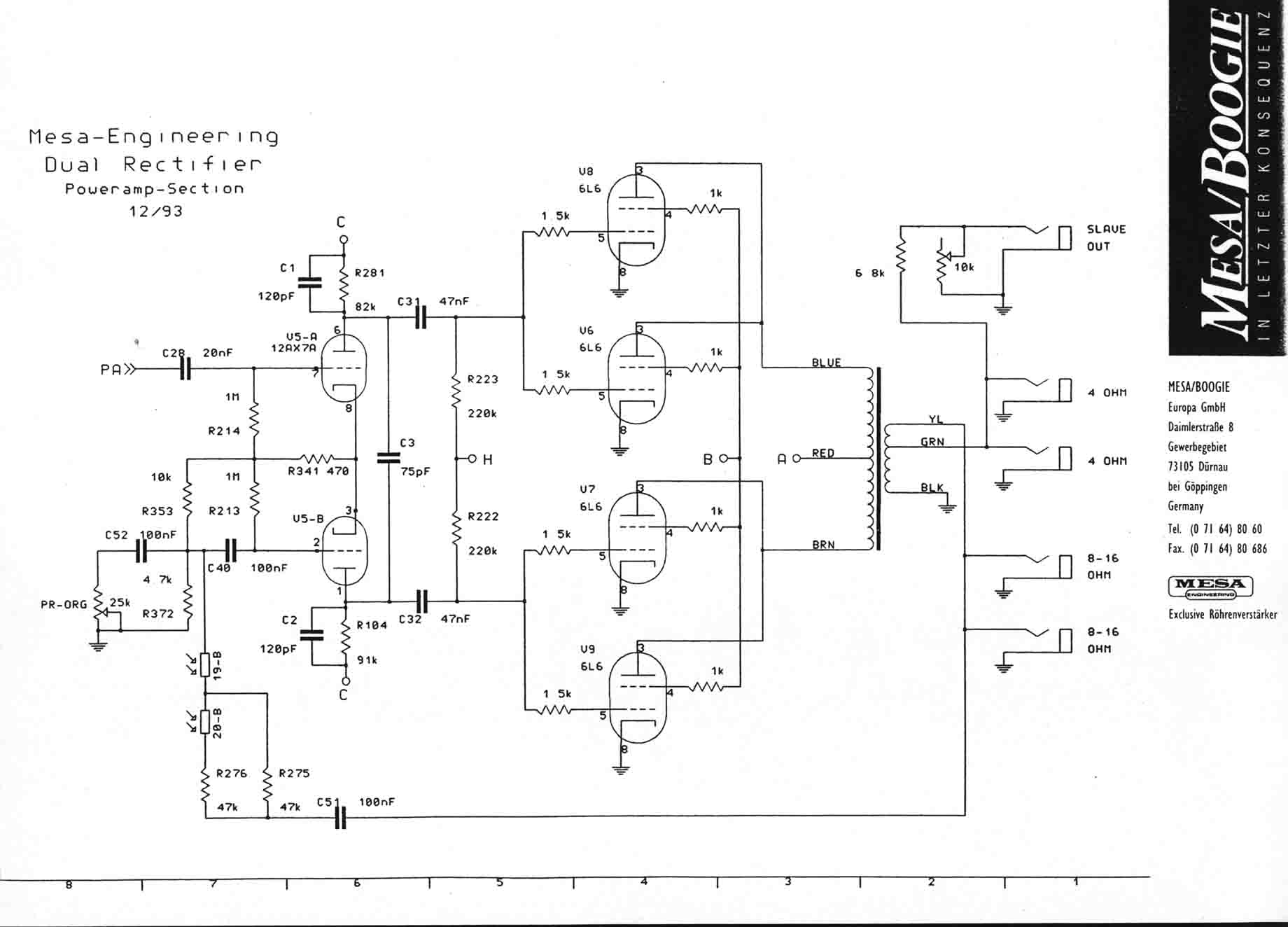

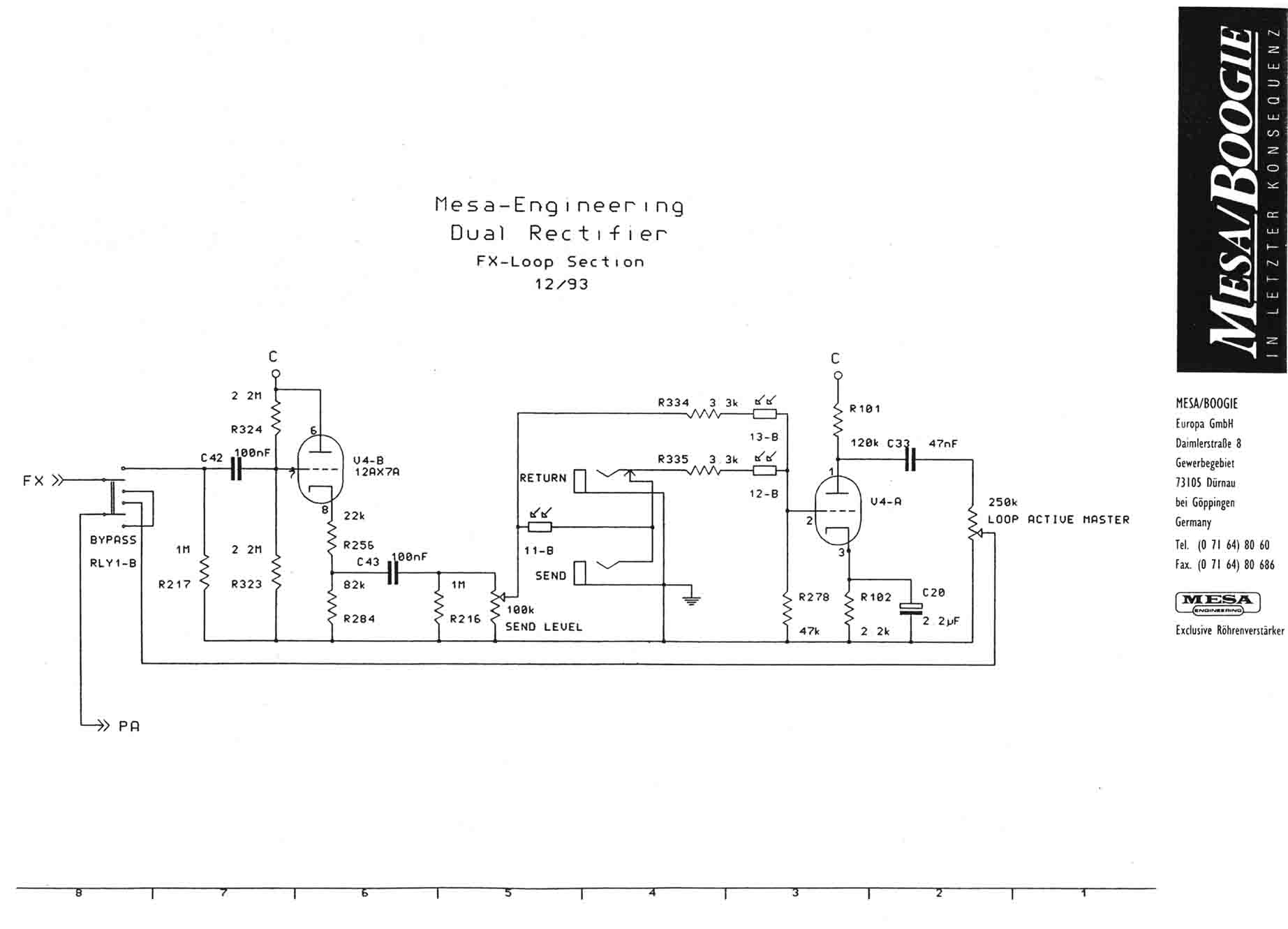

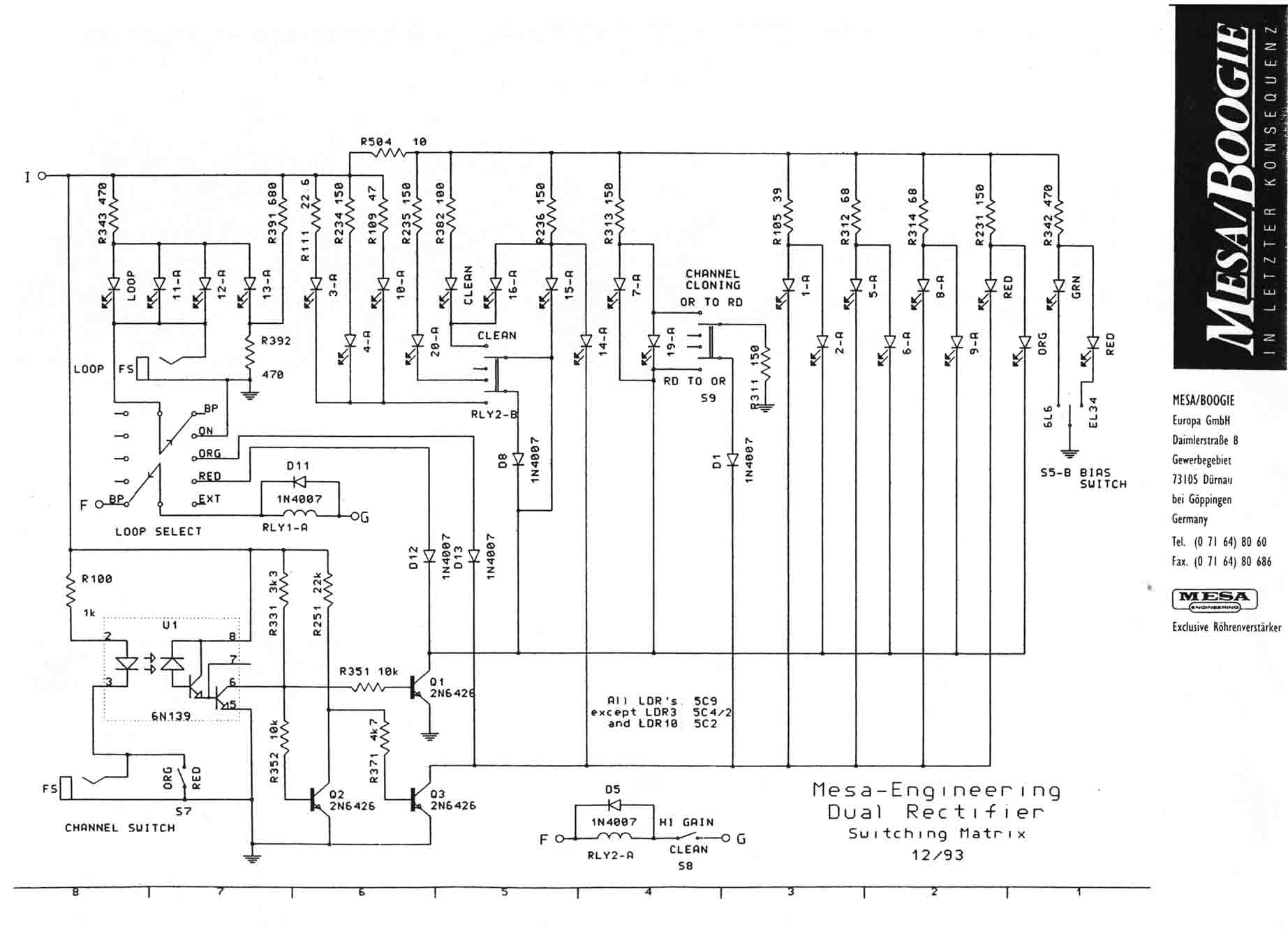

    nein.

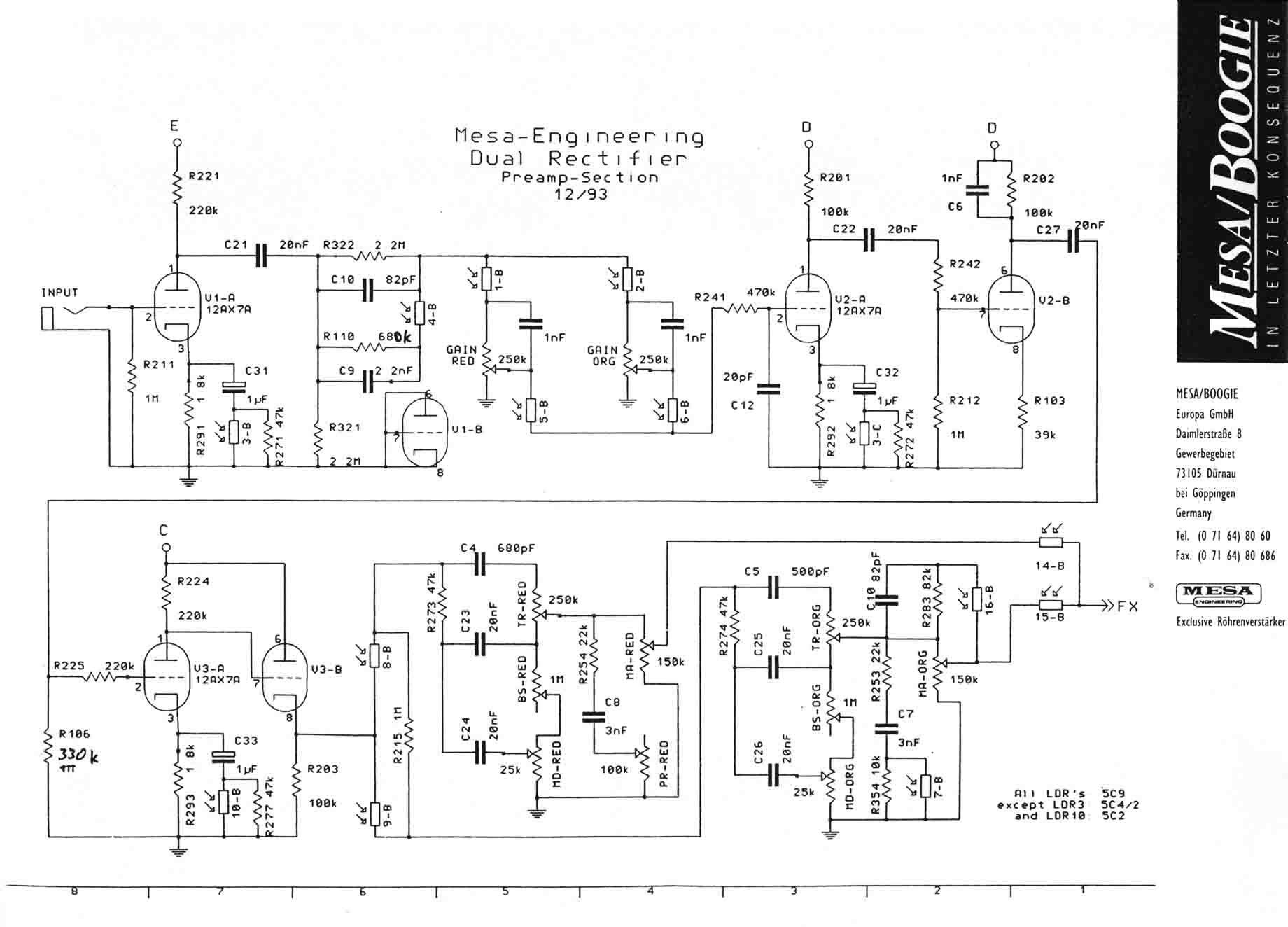

    z.b. haben die gain-potis nur 250k......


    mfg kusi


    Anhänge:

  10. LoneLobo

    LoneLobo Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    13.04.04
    Zuletzt hier:
    25.11.16
    Beiträge:
    8.457
    Ort:
    Österreich
    Zustimmungen:
    138
    Kekse:
    22.219
    Erstellt: 10.10.04   #10
    Ok, dann hab ichs falsch verstanden...dachte, du hattest es nicht ganz ernst gemeint, weil da so viele Pläne auf einem Haufen sind ;)

    Ansonsten kenn ich noch Dr.Tube, da hab ich mir ein paar Marshall-Pläne geholt. Die sehn auch relativ Komplett und Original aus, aber irgendwie...sind sie ganz dezent unübersichtlich ;)

    Beim Komplett-Plan vom TSL60 meint man benahe, man sieht nur noch Linien ohne Zusammenhang etc :)

  11. black-skull

    black-skull Threadersteller Registrierter Benutzer

    Im Board seit:
    21.12.03
    Zuletzt hier:
    26.06.16
    Beiträge:
    1.488
    Zustimmungen:
    3
    Kekse:
    156
    Erstellt: 10.10.04   #11
    @kusi

    sind das jetzt die richtigen pläne vom 3 channeler ?

    hast du nach diesen schaltplänen deinen preamp gebaut?

    erzähl mal bitte etwas von deinem selbst bau!

    ich hab vor mir das teil von meinem bruder bauen zu lassen!
