Pickuptausch-> 57er Classic (einadrig) gegen Epi-PUs (zweiadrig)

[dippy_finger]

Hi,

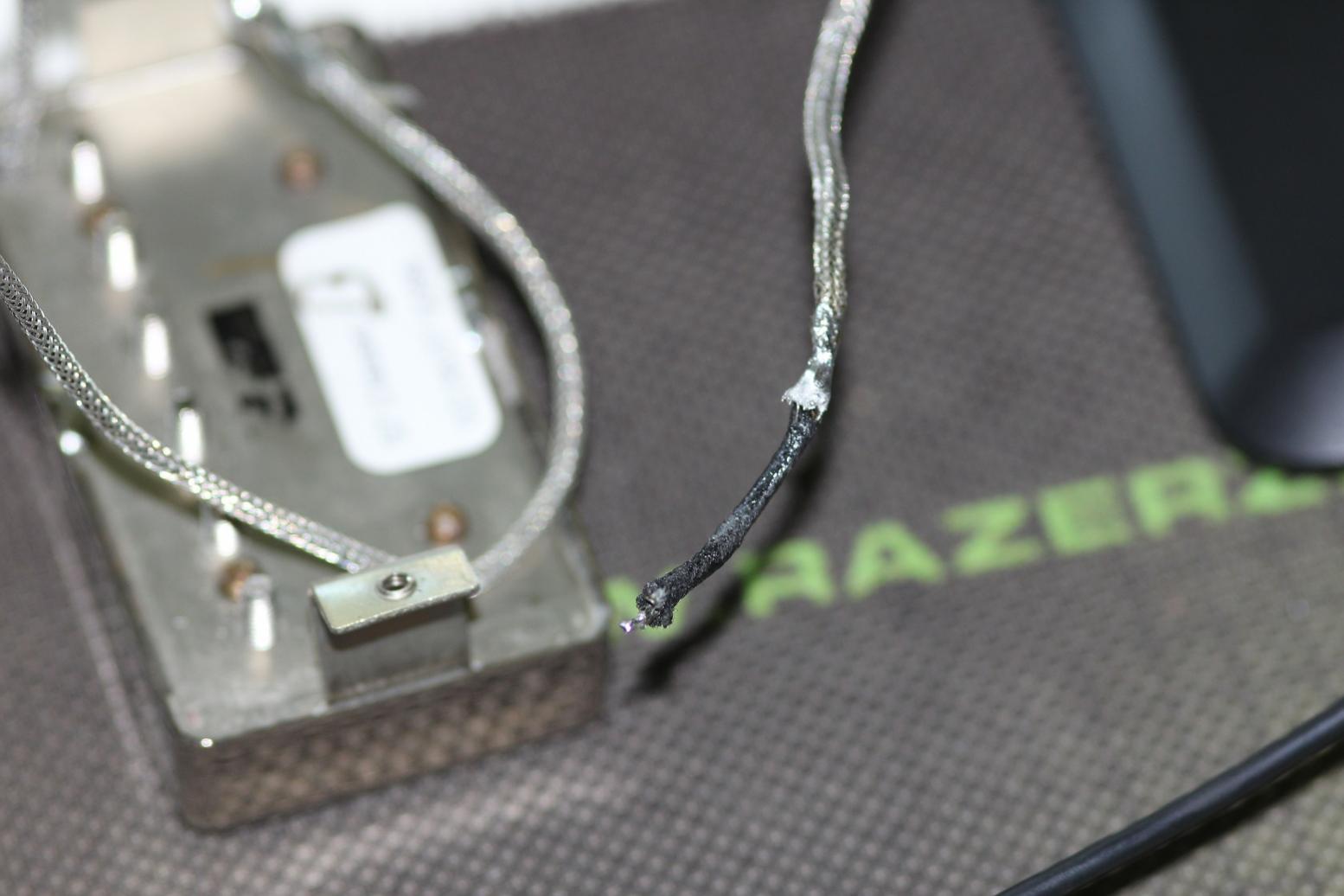

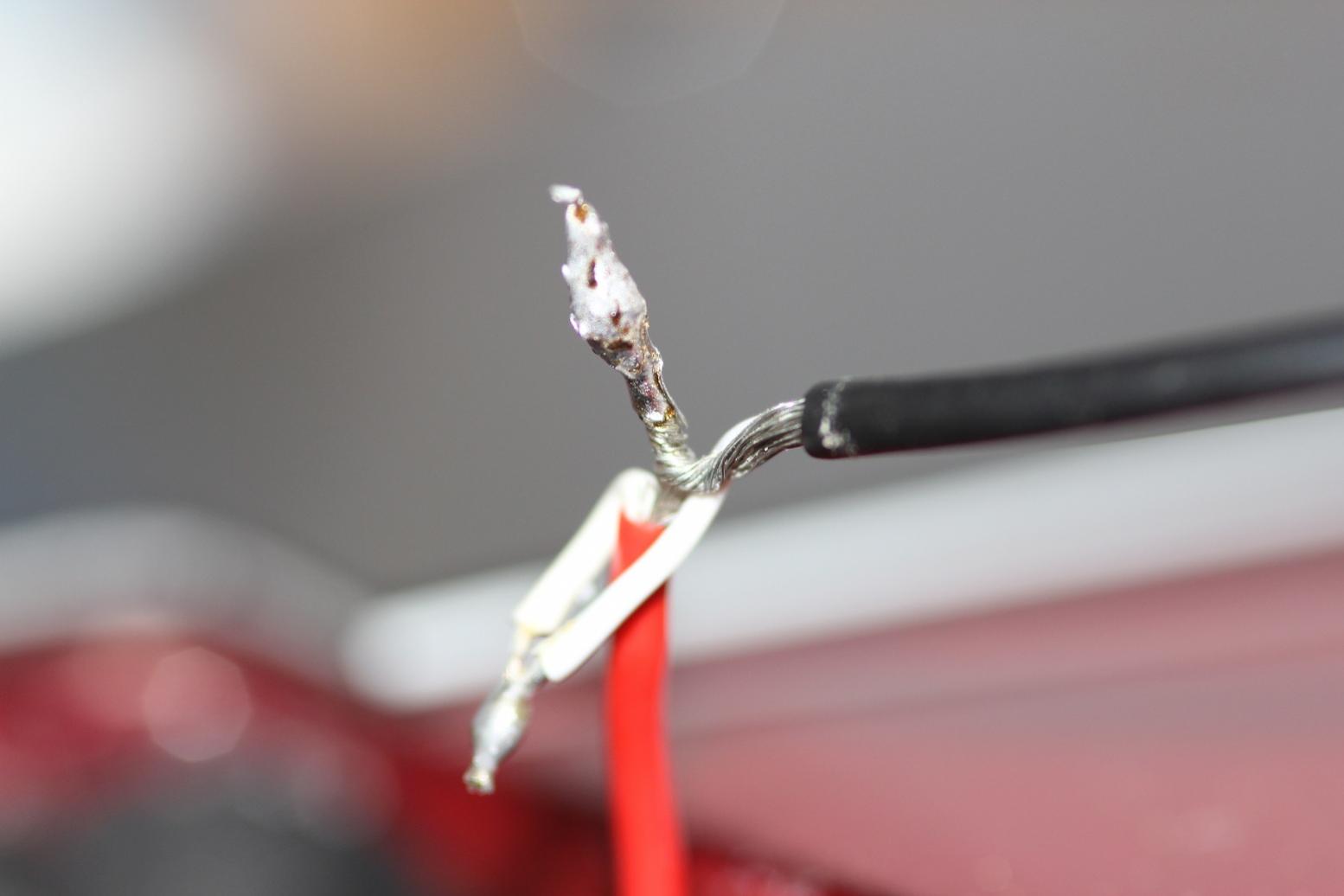

ich habe noch nicht so die Erfahrung beim PU tausch. Bisher habe ich es erst einmal durchgeführt und da hat auch alles einwandfrei funktioniert. Jetzt wollte ich bei einer Hohner SE35 die PUs tauschen. Ich habe die Gitarre gebraucht gekauft und festgestellt, das der Vorbesitzer die original PUs durch Epiphone PUs ersetzt hat. Da ich noch ein paar unverbaute 57er Classic besitze wollte ich diese der Hohner spendieren. Die 57er Classic haben ja ein 1-adriges Kabel, die Hohner und die Epiphone PUs jedoch ein 2-adriges Kabel (siehe Bilder)

Kann ich die 57er Classic trotzdem ohne viel Aufwand einbauen und wie muss ich die Kabel verbinden ?

schon mal vielen Dank für die Hilfe

dippy



[dernix]

Hallo,

das Abschirmgeflecht ist beim 57er die "zweite" Ader.

Gruß,
Dietmar



[dippy_finger]

Hi Dietmar,

vielen Dank schonmal

Muss ich nun das weiße an das Abschirmgeflecht und das rote an den PU löten oder umgekehrt ?

Gruß
Marcus



[bluesfreak]

Eigentlich wird das Abschirmgeflecht auf das Potigehäuse (Masse) gelötet und das schwarze an den Poti-Lug ...aber wenn Du die Kabelbastellösung machen willst dann muss das Abschirmgeflecht an Abschirmgeflecht und der schwarze an den weißen...



[dippy_finger]

Jo eigentlich bevorzuge ich die Bastellösung, da die Gitarre ja kein Elektronikfach hat und ich keinen Plan hab wie ich da ran kommen soll

Ich werds auf jeden Fall mal wie von Dir beschrieben ausprobieren

THX
