Probleme bei der Wah-Wah-Modifikation

von thejone, 10.09.06.

  1. thejone

    thejone Registrierter Benutzer

    Im Board seit:
    14.12.05
    Zuletzt hier:
    5.12.16
    Beiträge:
    363
    Zustimmungen:
    45
    Kekse:
    1.603
    Erstellt: 10.09.06   #1
    Hi.
    Ich habe die Wah-Wah-Modifikation von der Seite
    http://www.uk-electronic.de/eff_bybass_a.html
    gemacht.
    Alles funktioniert prima mit dem Bypass und dem Wah-Effekt.
    Jedoch leuchtet die LED nicht. Ich habe jedoch auch leider eine 5mm LED verbaut und keine 3mm LED. Kann das sein, dass die LED darum nicht leuchtet?

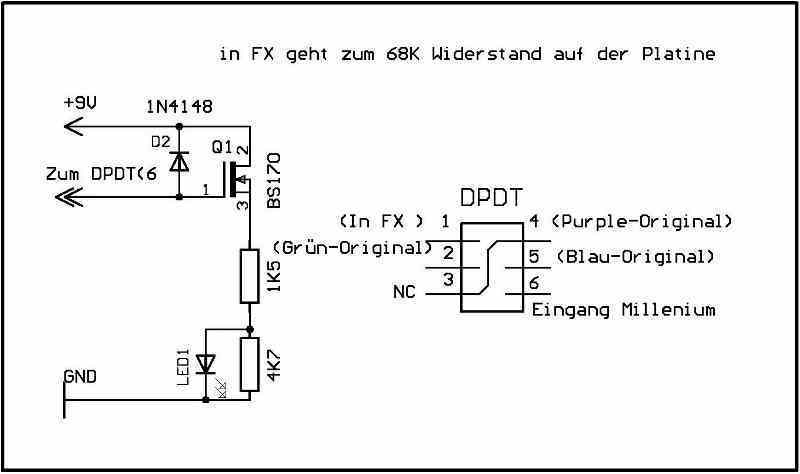

    Hier ist nochmal der Schaltplan im Anhang.
    Liegt der Fehler da?
    Oder kann mir jemand erklären, wie ich den Transistor BS170 einbauen muss.
    Ich hab das jetzt so verschaltet:
    1=G
    2=S
    3=D
    ist das so okay oder verkehrt?

    Vielen Dank für eure Hilfe!
