Riesenproblem - Kurzschluss im Topteil

von )-(Sacrifice)-(, 25.05.07.

  1. )-(Sacrifice)-(

    )-(Sacrifice)-( Registrierter Benutzer

    Im Board seit:
    22.01.06
    Zuletzt hier:
    7.06.10
    Beiträge:
    1.032
    Ort:
    Wien
    Zustimmungen:
    2
    Kekse:
    1.055
    Erstellt: 25.05.07   #1
    Hallo!
    Habe mir vor einiger Zeit aus nem Cube15 ein Topteil gebastelt, lief auch super, ohne Probleme etc.
    Plötzlich, von einer Stunde auf die Andere, hat es nach dem Einschalten ein lautes Knacksen gegeben, und es roch stark verbrannt.
    Ca 2 Minuten ging garnichts, seitdem geht es immer wenn ich es einschalte ein paar sekunden, dann knackst es laut und geht garnicht mehr (LEDs Leuchten, nur Sound kommt keiner raus) dann ne halbe Minute später kommt ein kurzes Summgeräusch, und schon geht es wieder ein paar Sekunden.

    Kann mir irgendjemand weiterhelfenm bzw. mir raten, wie ich jetzt am besten vorgehe?

    Danke!

    EDIT: Ich betreibe das Top mit einer LANEY GS412 IA, 16Ohm Impendanz...

  2. Eile

    Eile Registrierter Benutzer

    Im Board seit:
    16.05.07
    Zuletzt hier:
    25.03.09
    Beiträge:
    99
    Zustimmungen:
    0
    Kekse:
    88
    Erstellt: 25.05.07   #2
    Sorry aber so eine Bastelei halte ich für ziemlich Leichtsinnig.

    Ich versuch dir trotzdem zu helfen um die Sache ein wenig sicherer zu machen.

    Zieh bitte den Netzstecker raus und steck ihn nicht mehr ein.

    Sag mir erst mal was du alles geändert hast. Dann such mal verbrannte stellen auf der Platine und mach Fotos von den stellen.

    Es könnte auch sein, dass der alte Speaker eine andere Impedanz hatte als der neue.

    kleine Pause...

  3. _xxx_

    _xxx_ Registrierter Benutzer

    Im Board seit:
    17.07.06
    Zuletzt hier:
    13.07.16
    Beiträge:
    11.740
    Ort:
    Benztown-area
    Zustimmungen:
    309
    Kekse:
    20.656
    Erstellt: 25.05.07   #3

    Einen Elektroniker suchen, der das macht. Wenn Du wenig ahnung von Elektronik hast (so hört es sich ja an) dann bist Du definitiv chancenlos.

    Ferndiagnose funktioniert auch nicht, da es zig Sachen sein könnten.

  4. Eile

    Eile Registrierter Benutzer

    Im Board seit:
    16.05.07
    Zuletzt hier:
    25.03.09
    Beiträge:
    99
    Zustimmungen:
    0
    Kekse:
    88
    Erstellt: 25.05.07   #4
    Naja so hoffnungslos ist es auch wieder nicht.

    Den Fehler hat er ja Selbst verursacht also kann man die Fehlersuche schon einschränken.
    Wahrscheinlich hat er nur den Lautsprecher irgendwo angeschlossen.
    Besonders gefährlich ist es auch nicht wenn er den Amp nicht einsteckt.

    @ )-(Sacrifice)-:-)

    Mach mal Fotos und schau ob auf dem altem Speaker ne Impedanz angegeben ist.

  5. )-(Sacrifice)-(

    )-(Sacrifice)-( Threadersteller Registrierter Benutzer

    Im Board seit:
    22.01.06
    Zuletzt hier:
    7.06.10
    Beiträge:
    1.032
    Ort:
    Wien
    Zustimmungen:
    2
    Kekse:
    1.055
    Erstellt: 25.05.07   #5
    Naja ahnungslos bin ich nicht, bin HTL Schüler ^^
    Der alte Speaker müsste 4 Ohm Impendanz haben, zumindest vermute ich dies.
    Leider ist mein Multimeter in der Schule, somit kann ich nichts nachmessen, weder Impendanz noch einen möglichen Spannungsabfall

    Geerdet ist die Platine auch, kabelbrand ist es wohl keiner, hab ich schon kontrolliert. Meine Vermutung ist, das einer der Kondensatoren schaden davongetragen hat, da das Top ja einige Sekunden funktioniert...

    Mit der alten Box (Dem Cube 15 Speaker) besteht das selbe problem.

    Nur da das Problem ja ziemlichungewöhnlich ist (also kein dauerhafter Ausfall), dachte ich dass vllt mal jemand ähnliche Erfahrung gemacht hat

    Danke bis jetzt schonmal!

    EDIT: Der alte Speaker hatte definitiv eine andere Impendanz.
    In der GS412IA sind 4 Speaker zu je 16 Ohm verbaut, 2 jeweils in serie und diese parallel, ergibt (32*32)/64=16 Ohm, jedoch ist bei einer höheren Impendanz theoretisch keine Gefahr für die Platinen zu sehen...

    EDIT: Grade is es 10 sekunden gegangen, jetzt hat es plötzlich zu rauchen begonnen Oo Ich fotografier mal die PLatine

  6. )-(Sacrifice)-(

    )-(Sacrifice)-( Threadersteller Registrierter Benutzer

    Im Board seit:
    22.01.06
    Zuletzt hier:
    7.06.10
    Beiträge:
    1.032
    Ort:
    Wien
    Zustimmungen:
    2
    Kekse:
    1.055
    Erstellt: 25.05.07   #6
    Sry fürn Doppelpost, aber ich mach mal ein Video wo auch der Sound zu hören ist...

    EDIT: Sollte dazu sagen, dass das Top über ein Jahr problemlos lief

    So...

    Auf dem Video sieht man, welches Geräusch das Top plötzlich macht wenn es sich ausschaltet (KNACKS) und kurz darauf ist ein Summlaut zu hören.

    Das Helle Licht ist eine Laserdiode, die an einem Externen Schaltnetzteil hängt, die 4 Roten LEDs sind Kontrollleuchten für jeweils einen Schalter, an dem ich bei bedarf Beleuchtungselemente anschließen kann. Komischerweiße als ich die Schalter umgelegt habe, kam der Effekt wieder, ich denke aber nicht das es etwas damit zutun hat, da die Stromversorgung der LEDs NICHT vom Topteil übernommen wird

    http://uploaded.to/?id=wefy8r

    Jetzt hats Plötzlich zu rauchen begonnen Oo...

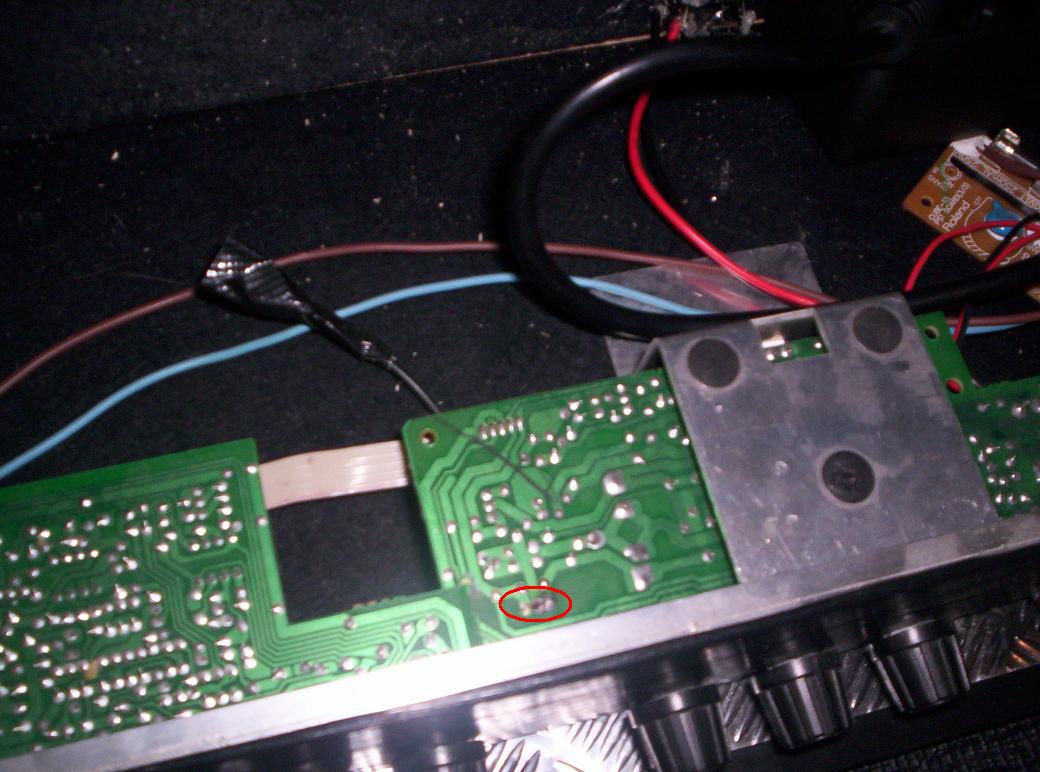

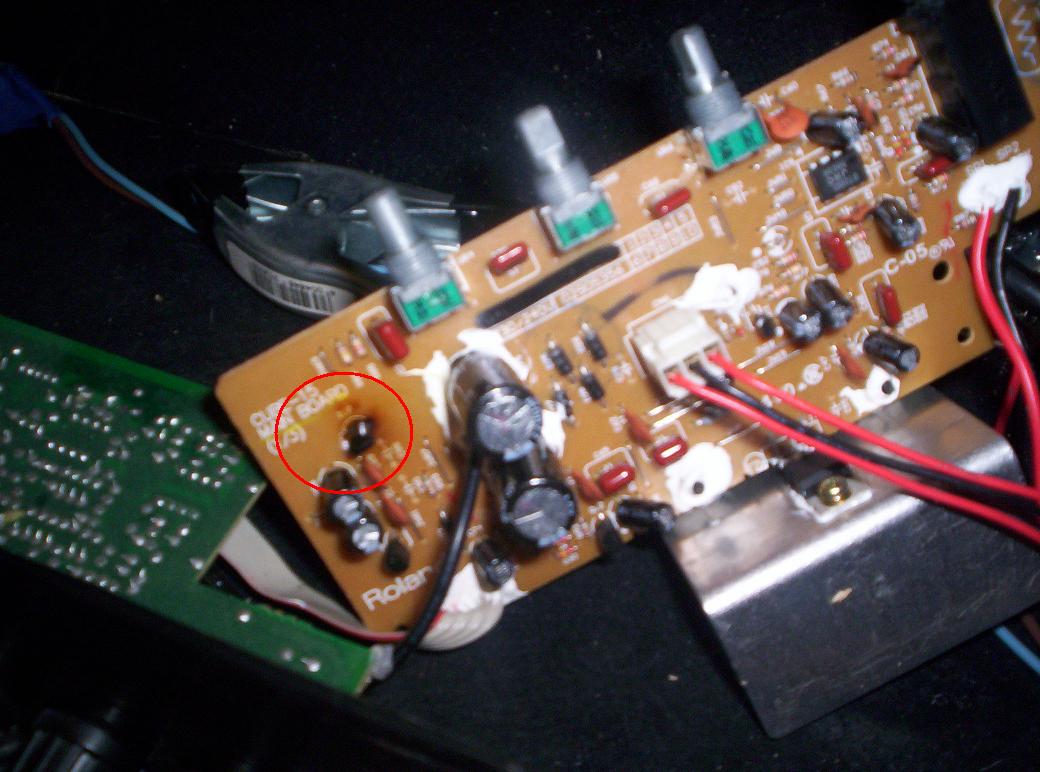

    Hab die PLatine angeschaut, es hat einen Transistor erwischt, sollte alse reparabel sein...
