Röhren als "Deko"

von wuerstchen, 15.10.07.

  1. wuerstchen

    wuerstchen Registrierter Benutzer

    Im Board seit:
    18.11.05
    Zuletzt hier:
    26.08.08
    Beiträge:
    13
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 15.10.07   #1
    Hi All.

    Ich habe zu Hause ne ziemliche Menge EL84 Röhren rumliegen und frage mich, wie ich die an einen Stromkreis anschließen muss/kann, damit ich diese für spätere Dekozwecke und andere Spielereien zum Leuchten bringe (z.B. Fotos).
    Hab im Inet keine Schaltpläne etc. gefunden, aus denen ich schlau geworden bin. Nen Trafo (jaja die alte Playmobileisenbahn ;-) ) hab ich da, nur trau ich mich an Strom nicht so ohne weiteres ran.
    Hat jemand Erfahrung mit sowas?

    Thx, der weener

  2. LoneLobo

    LoneLobo Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    13.04.04
    Zuletzt hier:
    25.11.16
    Beiträge:
    8.457
    Ort:
    Österreich
    Zustimmungen:
    138
    Kekse:
    22.219
    Erstellt: 15.10.07   #2
    Du musst nur rausfinden welche Heizspannung/Heizstrom du brauchst und über welche 2 Kontakte das an die Röhre gebracht wird.

    Jede dieser Informationen sollteste im Datenblatt zu den Röhren finden.
    Und DAS findet man in aller Regel im Internet, irgendwo über Google.

  3. wuerstchen

    wuerstchen Threadersteller Registrierter Benutzer

    Im Board seit:
    18.11.05
    Zuletzt hier:
    26.08.08
    Beiträge:
    13
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 15.10.07   #3
    Ok, vielleicht helfen mir die Begriffe.
    So in der Art (2 Kontakte) hab ich mir das auch vorgestellt, war aber net sicher.
    Dann probier ich´s mal damit.
    Dankesehr schonma

  4. gitarrentyp

    gitarrentyp Registrierter Benutzer

    Im Board seit:
    21.01.06
    Zuletzt hier:
    13.01.11
    Beiträge:
    101
    Zustimmungen:
    0
    Kekse:
    17
    Erstellt: 15.10.07   #4
    Die röhren über die heizwendel zum leuchten zu bringen ist sicher eine möglichkeit, die frage ist nur ob das hell genug wird für deine anwendung ist.

    Ich weiß, das zum beispiel in den ENGL verstärkern (blackmore, ect) und ich meine auch in dem Framus Cobra, in denen die Röhren sichtbar sind, die röhren zusätzlich zum licht durch die heizung von LEDs angeleuchtet werden!

    das wäre für dich sicher einfacher, da du für die LEDs nur sehr kleine spannungen brauchst und zudem auch in den Farben friehe wahl hast!

    Ich hab auch vor mir nach dem nächsten röhrenwechsel sonne kleine Dekoleuchte mit röhren zu basteln, wär cool wenn du ma nen erfahrungsbericht posten könntest wenn du fertig bist!

    gruß

  5. Böhmorgler

    Böhmorgler Gesperrter Benutzer

    Im Board seit:
    31.03.06
    Zuletzt hier:
    24.09.14
    Beiträge:
    3.727
    Zustimmungen:
    80
    Kekse:
    5.928
    Erstellt: 15.10.07   #5

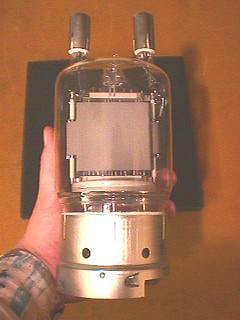

    Zur Beleuchtung sind Röhren nicht gerade geeignet. Da müßte man schon große Geschütze auffahren, damit man was sieht. Etwa sowas:

    [​IMG][​IMG]
    --> Infos zu der Röhre: http://www.b-kainka.de/bastel25.htm


    Was vielleicht lustig aussähe, wäre etwas aus Nixieröhren gebasteltes. Aber man muß sich da schon auskennen und beleuchten kann man damit nix.
    [​IMG]

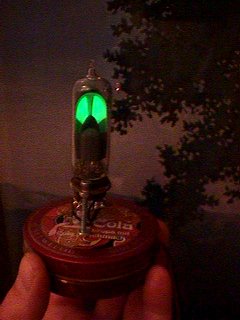

    Oder auch ein "Magisches Auge" wäre denkbar, aber ist halt auch nix zum Beleuchten.
