schaltplan dunlop 535q oder 95q

von Metallicer, 25.11.04.

  1. Metallicer

    Metallicer Registrierter Benutzer

    Im Board seit:
    07.03.04
    Zuletzt hier:
    26.01.14
    Beiträge:
    137
    Zustimmungen:
    1
    Kekse:
    54
    Erstellt: 25.11.04   #1
    Hi ich suche nen schaltplan für eines dieser beiden Dunlop wahs! Möchte mich mal an einen eigenbau wagen! Wäre nett wenn jemand einen hat, da ich nirgendwo einen finden konnte

    mfg Metallicer

  2. Andrey23

    Andrey23 Registrierter Benutzer

    Im Board seit:
    25.02.04
    Zuletzt hier:
    3.10.12
    Beiträge:
    1.270
    Ort:
    Würzburger Umgebung
    Zustimmungen:
    2
    Kekse:
    805
    Erstellt: 25.11.04   #2
    Es lohnt sich nicht eins selber zu bauen. Die Bauteile kosten zu viel !
    Außer du hast ein kaputtes WAH WAH zu Hause, mit einer funktionirenden Spule und einem funktionierenden Poti.

    Wenn du irdendwo kaputte Wahs günstig auftreiben kannst, sag mir bescheid.
    Will mir auch eins bauen !!!!


    Layout und Schaltplan hab ich angefügt:


    Teile kannste bei www.musikding.de kaufen.
    Jedoch kostet schon die billigste Spule 11€ und das billigste Poti 11.50€ :mad:


    Anhänge:

  3. Metallicer

    Metallicer Threadersteller Registrierter Benutzer

    Im Board seit:
    07.03.04
    Zuletzt hier:
    26.01.14
    Beiträge:
    137
    Zustimmungen:
    1
    Kekse:
    54
    Erstellt: 25.11.04   #3
    spule kann man selber wickeln ....
    und der rest kostet net viel ....

  4. Metallicer

    Metallicer Threadersteller Registrierter Benutzer

    Im Board seit:
    07.03.04
    Zuletzt hier:
    26.01.14
    Beiträge:
    137
    Zustimmungen:
    1
    Kekse:
    54
    Erstellt: 25.11.04   #4
    hast du irgendwo auch den schaltplan zum 535q oder zum anderen ?????

  5. Andrey23

    Andrey23 Registrierter Benutzer

    Im Board seit:
    25.02.04
    Zuletzt hier:
    3.10.12
    Beiträge:
    1.270
    Ort:
    Würzburger Umgebung
    Zustimmungen:
    2
    Kekse:
    805
    Erstellt: 25.11.04   #5
    Hab ich oben angefügt.

  6. Metallicer

    Metallicer Threadersteller Registrierter Benutzer

    Im Board seit:
    07.03.04
    Zuletzt hier:
    26.01.14
    Beiträge:
    137
    Zustimmungen:
    1
    Kekse:
    54
    Erstellt: 25.11.04   #6
    herzlichen dank!!! Mal schauen ob ichs durchzieh ...
    Wäre glaub ich echt ein ziemlich geiles Wah....

    ciao Johannes

  7. kusi

    kusi Registrierter Benutzer

    Im Board seit:
    19.08.03
    Zuletzt hier:
    2.12.16
    Beiträge:
    1.770
    Ort:
    schweizz
    Zustimmungen:
    24
    Kekse:
    2.272
    Erstellt: 25.11.04   #7

    das ist immer noch der billigste wah-bauteil-verkäufer, der mir bekannt ist, nur so als information :cool:

    du kannst das normale crybaby ziemlich krass modifizieren. ich bau meines grad um:
    - 8 versch. eingangs kondensatoren (dip-switch)
    - 12 versch. kondensatoren für die treble-regelung ("sweep") drehschalter aussen
    - poti für volume
    - poti für gain/bass (emmiterR am 1. Q)
    - poti für mids (R zwischen basis Q1 und L1)
    - poti für Q (Poti neben L1)
    - schalter für 2 zusätzliche. C`s (ähnlich JH-1-wah, jedoch hat dieses ein 470k hotpoz....
    - schalter für rote oder gelbe fasel-spule
    - true-bypass, LED

    wird sicher spassig ;)

    http://homepage.ntlworld.com/s.castledine/greenfuz/wah.html
    hier kannst du dir ein paar ideen holen.....

    mfg kusi

  8. kusi

    kusi Registrierter Benutzer

    Im Board seit:
    19.08.03
    Zuletzt hier:
    2.12.16
    Beiträge:
    1.770
    Ort:
    schweizz
    Zustimmungen:
    24
    Kekse:
    2.272
    Erstellt: 26.11.04   #8

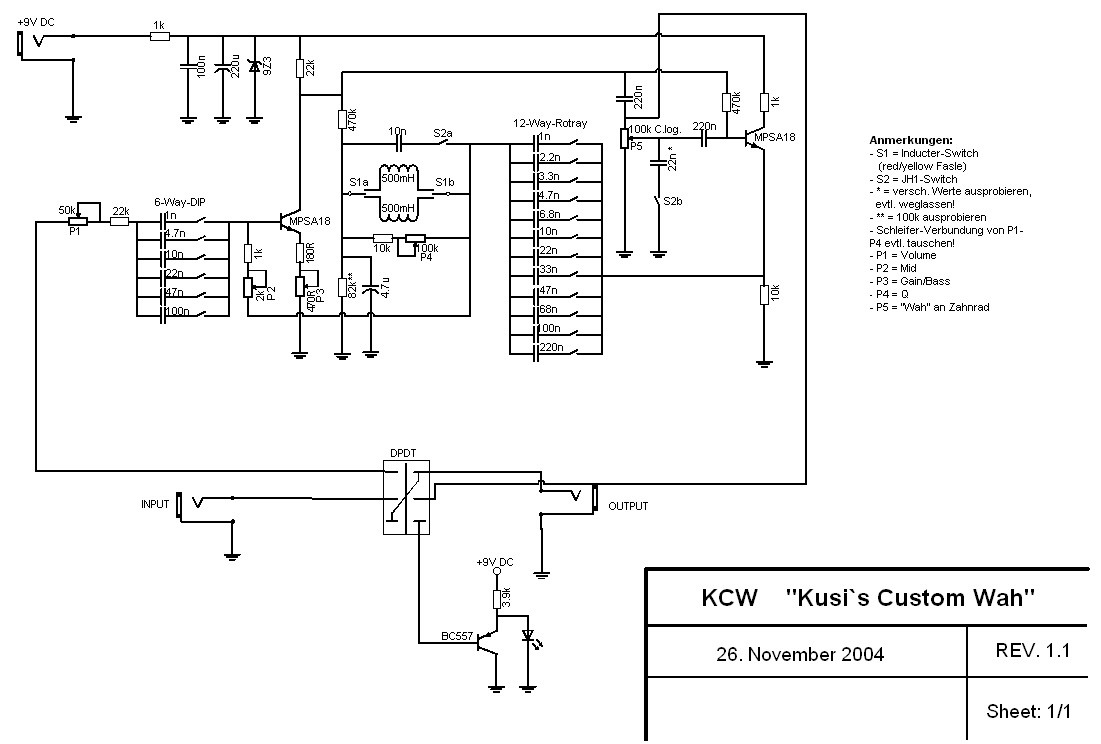

    vielleicht intressiert das jemanden..... ;)

    mfg kusi


    Anhänge:

    • KCW.jpg
      Dateigröße:
      119,6 KB
      Aufrufe:
      292
  9. Metallicer

    Metallicer Threadersteller Registrierter Benutzer

    Im Board seit:
    07.03.04
    Zuletzt hier:
    26.01.14
    Beiträge:
    137
    Zustimmungen:
    1
    Kekse:
    54
    Erstellt: 26.11.04   #9
    so ähnlich wie deins wird, hab ich mir meins auch vorgestellt..... wird sicherlich ziemlich geil deins, ich überleg mir jetzt allerdings erstmal was ich alles brauch!! Weil das teil zu überladen is ja auch nicht sinn der sache!! Eine frage ... Wie groß machst du denn die Kondensatorern am Ende also der 12-switch... welche größen wählst du denn ... der normale is ja 0,1

  10. el_duderino

    el_duderino Registrierter Benutzer

    Im Board seit:
    21.08.03
    Zuletzt hier:
    22.05.11
    Beiträge:
    361
    Zustimmungen:
    0
    Kekse:
    82
    Erstellt: 26.11.04   #10
    sieht sehr interessant aus. was genaus mit den 2 switches(also dem 6weg und 12weg teil)? könnte mir vorstellen, dass du mit dem zweiten den frequenzbereich der ganzen geschichte veränderst und dem ersten den mittenbereich einstellst(wenn ich mich jetzt nicht ganz täusche hast du nämlich einen hochpass zusammen mit dem mid-poti).

    hast du das schon realisiert, scheint mir sehr variabel zu sein.

    ich hab mir vorgestellt mit einem stereo poti zwei wah-wah stufen gleichzeitig anzusteuern. da sollen teilweise extreme vokal-artige klänge entstehen.

  11. kusi

    kusi Registrierter Benutzer

    Im Board seit:
    19.08.03
    Zuletzt hier:
    2.12.16
    Beiträge:
    1.770
    Ort:
    schweizz
    Zustimmungen:
    24
    Kekse:
    2.272
    Erstellt: 26.11.04   #11
    die grössen stehn ja..... der normale hat 10nF, 0.01uF!!


    mit dem 6-DIP stellst du den eingangs kondensator ein, wenn der grösser wird hast du mehr bässe! aber ab ca. 100nF beginnt die transe zu zerren... glingt ziemlich geil!

    mit dem 12-way stellst du die höhen ein, da hochpass. grössere kapazität = weniger höhen. kleinere kapaität = mehr höhen (68nF hat das cry-baby bass wah...)

    überladen ist das teil schon ein bisschen, aber das find ich eben geil :D
    btw. es ist erst der prototyp fertig (hab auf der orginal-platine jede menge sockel und trimm-potis angebracht, sieht ziemlich chaotisch aus :great:


    mfg kusi
