Suche Manual und Schaltpläne zum IMG Stageline PA-8000

[Old-Papa]

Hallo, zum o.g. MOSFET-Verstärker suche ich passende Unterlagen. Monacor habe ich angeschrieben, leider keine Antwort.
Hintergrund: Ein befreundetet Techniker hat diesen Amp für seine Bassboxen im Einsatz, es geht aber nur eine Endstufe. Obendrein ist das Gerät komplett verbastelt (und verdreckt), ich hoffe aber das nichts fehlt.

Old-Papa

Oups: natürlich IMG Stageline



[Old-Papa]

Hmmm,
das Dingens war in den 90ern wohl weit verbreitet, hat den Niemand gehabt?

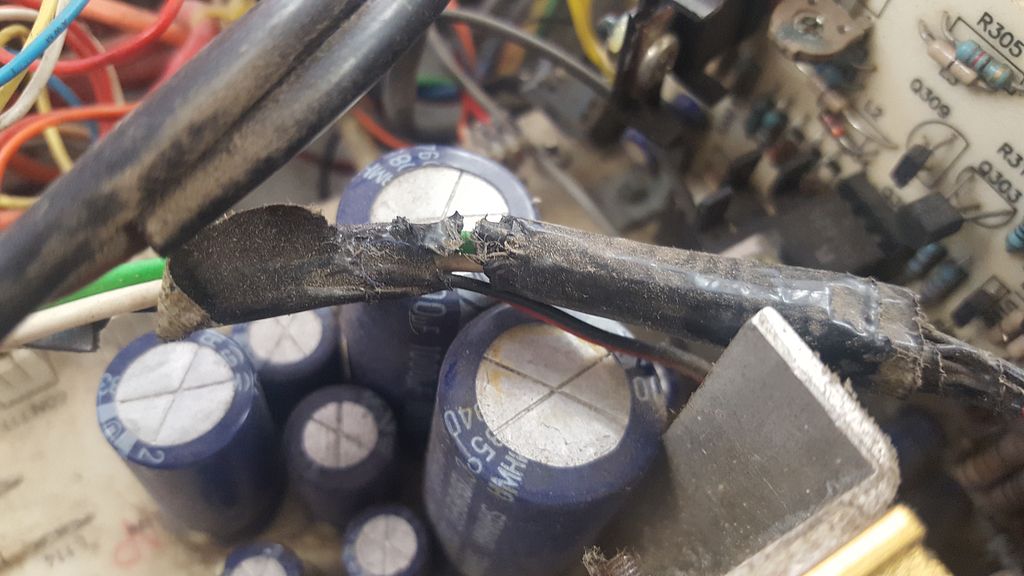

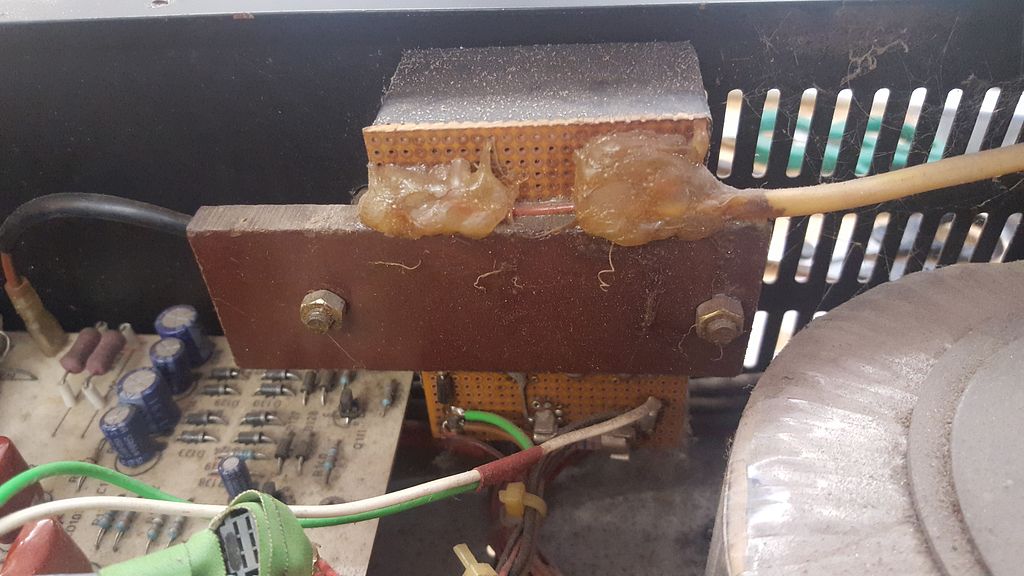

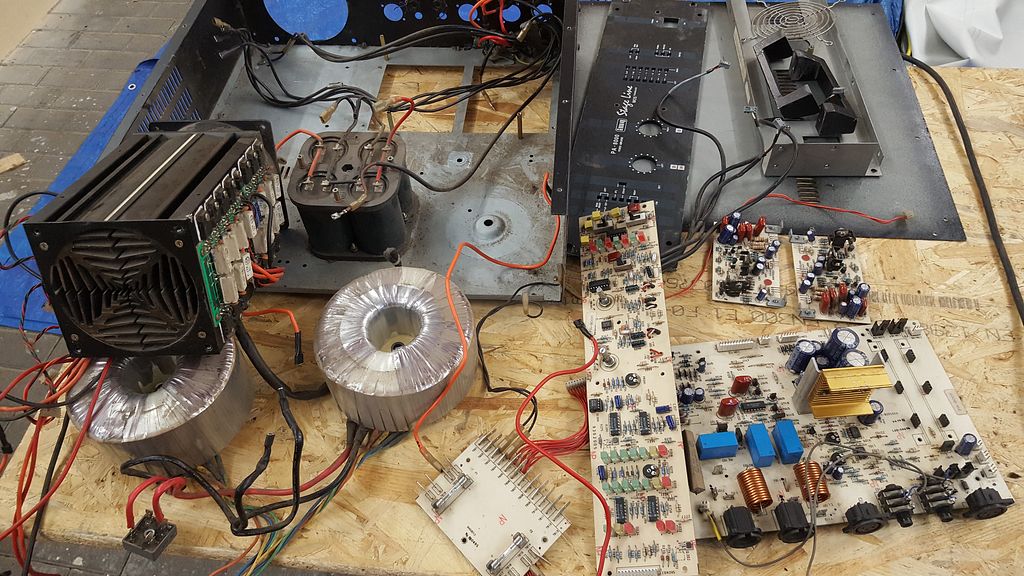

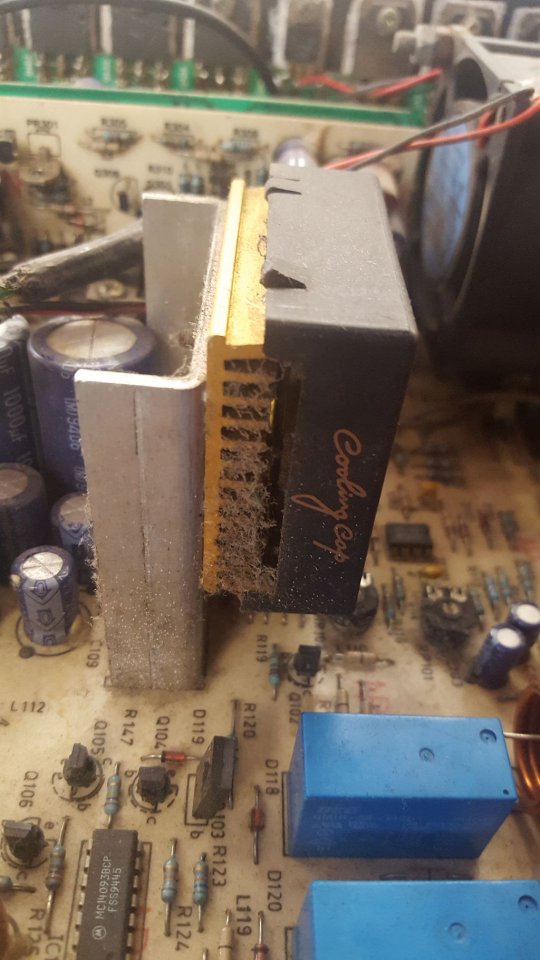

So sah er vorgestern noch aus, gestern habe ich ihn wieder zusammengesetzt. Ein paar Buchsen waren ausgebrochen (also Kontakte aus Lötstelle raus), ein paar Leitungen waren falsch angeschlossen (Sicherung unwirksam) und viel Dreck überall. Obendrein hatte ein "Vorherpfuscher" (ein Idiot!) zusätzliche Lüfter nebst extra Netzteil verbaut, die komplette Eingangsschaltung überbrückt (die lange Platine im Foto) und tonnenweise Heißkleber auf Kabel gekleckert. Das viele Lötstellen hingerotzt waren versteht sich bei solchen Idioten dann von selbst.







Mal sehen, wie weit ich ohne Manual komme, ich hoffe doch, dass der Idiot nicht noch an Einstellreglern gedreht hat (ist aber wahrscheinlich)

Old-Papa



[Old-Papa]

Hallo Leute,

das Ding läuft wieder fast 1A, allerdings nur, wenn ich den Lüfter abstöpsel.
Die Lüftersteuerung ist irgendwie mit der Protectschaltung verbunden, mit Lüfter kommt er eben nicht aus dem Protect heraus. Protect wiederum ist mit der Einstaltstrombegrenzung verkoppelt, also schaltet diese die Trafos beim Wiedereinschalten nicht vollständig durch.
Blöderweise sind die Schaltungsteile dafür über beide Platinen verstreut....
Ich muss das noch verhirnen und notfalls aufzeichnen.

Old-Papa



[Old-Papa]

So, das Teil geht wieder!
Ich habe die ulkige Lüftersteuerung/Einschaltstrombegrenzung halbwegs verhirnt und zunächst die aktiven BE ausgelötet. Eine ZD war tot (komplett auf Durchlass), ein MC14093 und zwei BA4560 waren irgendwie gaga (mit den neuen geht es) und die Lüftersteuerung war dejustiert.
Danach habe ich die Kiste vermessen, echte 2x 600W an 4 Ohm Dauerleistung, so gut wie keine Phasenabweichungen der Kanäle von 10-50.000Hz, alles brauchbar. Im Brückenbetrieb stabile 1200W an 4 Ohm, allerdings pustet sich der Lüfter dabei fast die Flügel weg
Die Betriebsspannung bricht unter voller Last von +/- 85V auf rund +/- 75V ein, also ist bei normaler Musikwidergabe deutlich mehr Leistung zu erwarten.

Sollten sich noch irgendwo Schaltungsunterlagen finden, Interesse habe ich an sowas immer.

Old-Papa



[Old-Papa]

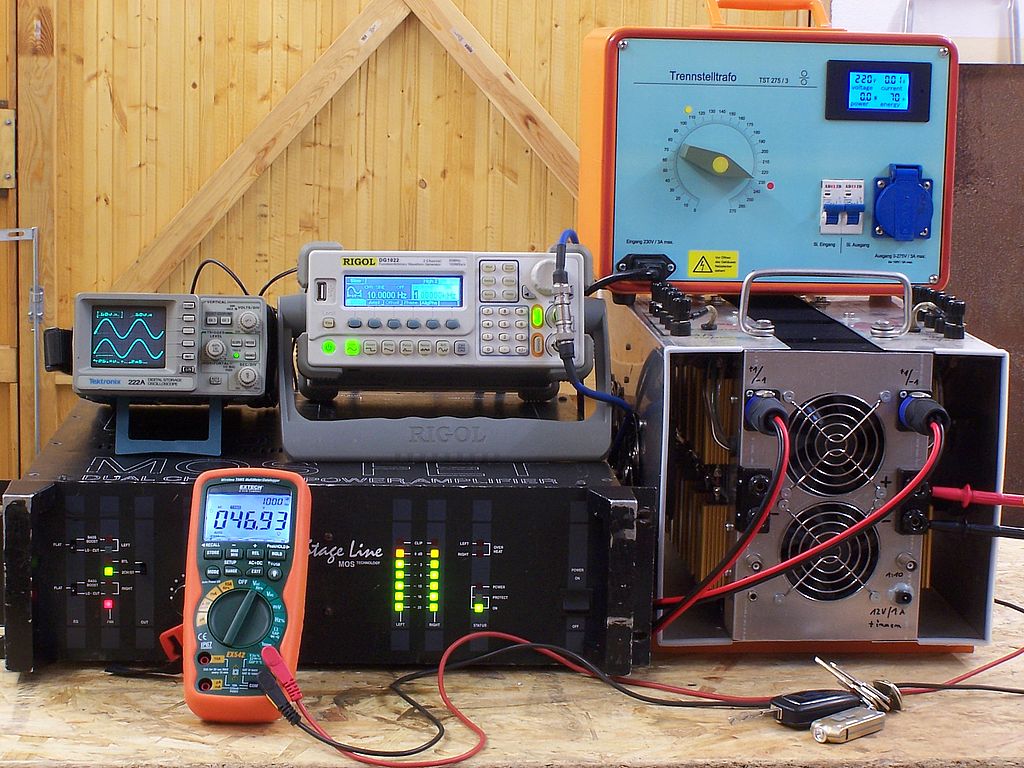

Hier als letztes mein Messaufbau.

Allerdings musste ich doch nochmal Hand anlegen:
Da hatte sich doch noch ein Fehler eingeschlichen: Ein Treibertransistor hatte unmittelbar über der Platine ein gebrochenes Bein. Mal hatte er noch Kontakt, mal eben nicht. Mir stand ein paar mal das Nackenhaar hoch!

Da ich das Monster nicht zum Dachboden schleppen wollte/konnte (dort ist eigentlich meine Elektronikwerkstatt) habe ich wieder, wie schon bei meinen Mischpultrestaurationen, in der Wohnwagenhalle ein kleines Setup aufgebaut. Rechts der Lastwiderstand (max. 2x1600W), darüber ein Trennstelltrafo (nur für erste Inbetriebnahme). Daneben dann ein Funktionsgenerator und mein altes Tek 222A, da dieses komplett hochspannungsisolierte unabhängige Eingänge und Akkubetrieb hat. Bei knapp 47Volt AC errechne ich gut 550W je Kanal.
So hat das 2-3 Stunden Dauerlauf hinter sich. Die Lüfter vom Amp und Lastwiderstand pusten kräftig.

Eine provisorische Bleistiftzeichnung um die Einschaltautomatik zu verhirnen.

Morgen geht das Ding also wieder "in Produktion"

Old-Papa



[Old-Papa]

So Männers,
in einem anderen Forum bin ich wohl fündig geworden. Ich bekomme "die Tage" eine PDF, ich hoffe die richtige.
Wer also zur PA-8000 oder auch zur PA-6000 (gleiche Platinen/Schaltung, nur schwächeres Leistungs- und Netzteil) sucht, -> Mail

Old-Papa



[Old-Papa]

So, ich habe die Schaltunterlagen in zwei verschiedenen Versionen. Die vorliegende Kiste war die neuere Version. Die PDFs waren in bescheidener Qualität, aber viel besser als nichts! Herzlichen Dank nochmal!
Ich habe daraus eine neue, besser lesbare PDF erstellt und würde diese bei Zustimmung von IMG (Monacor) zur Verfügung stellen (als einen Link auf meinen Server), die Antwort steht noch aus.
Meine oben gezeigte Bleistiftzeichnung hatte nur einen Fehler, reichte aber zum "verhirnen"
Old-Papa



[andiu]

Danke für die Mühe und Dokumentation obwohl mir so ein Teil noch nie untergekommen ist



[Old-Papa]

Hallo,
leider darf ich die PDFs nicht online stellen, aber auf Nachfrage verschicken.
Also: old-papa<ät>web.de und alles wird gut

Old-Papa



[Vantage11]

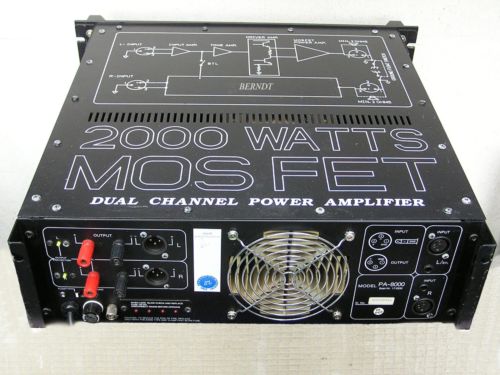

Hallo ich kenn e die Monacor pa 8000 die gibs bei eBay gebraucht von 1991 -94 der Innenausbau sind anders aus nicht so modern alles noch grobmotoriger
Schutzschaltungen sind schlecht beim kleinsten kurzschluss vom LS und du me rkst es nicht Endstufe verzerrt und geht kaputt.
M
--- Beiträge wurden zusammengefasst ---

monacor pa 8000
--- Beiträge wurden zusammengefasst ---



[Old-Papa]

Ja, ich schrieb ja schon, dass es mind. zwei Versionen gibt. Dann noch PA6000 usw. das sind abgespeckte Versionen mit fast identischem Innenaufbau.

Übrigens: Das mit den Bildern musst Du noch üben

Old-Papa



[Vantage11]

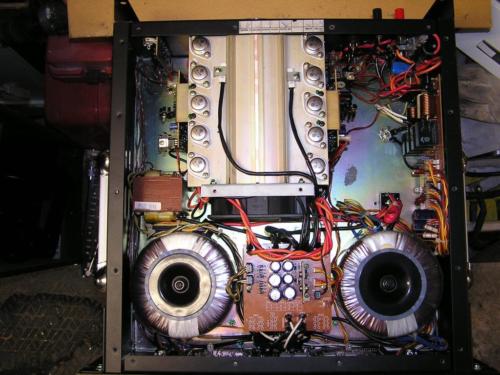

WELCHE IST BESSER? Die im Bild zu sehen hat andere Transen wie bei deiner, es gibt auch eine mit schwarzen TRAFOS
--- Beiträge wurden zusammengefasst ---

besser?
--- Beiträge wurden zusammengefasst ---
WIE MAN SIEHT IST DIE NOCH IM SEHR GUTEN ZUSTAND SIEHT MAN SELTEN.



[Vantage11]

So, das Teil geht wieder!
Ich habe die ulkige Lüftersteuerung/Einschaltstrombegrenzung halbwegs verhirnt und zunächst die aktiven BE ausgelötet. Eine ZD war tot (komplett auf Durchlass), ein MC14093 und zwei BA4560 waren irgendwie gaga (mit den neuen geht es) und die Lüftersteuerung war dejustiert.
Danach habe ich die Kiste vermessen, echte 2x 600W an 4 Ohm Dauerleistung, so gut wie keine Phasenabweichungen der Kanäle von 10-50.000Hz, alles brauchbar. Im Brückenbetrieb stabile 1200W an 4 Ohm, allerdings pustet sich der Lüfter dabei fast die Flügel weg
Die Betriebsspannung bricht unter voller Last von +/- 85V auf rund +/- 75V ein, also ist bei normaler Musikwidergabe deutlich mehr Leistung zu erwarten.

Sollten sich noch irgendwo Schaltungsunterlagen finden, Interesse habe ich an sowas immer.

Old-Papa

wie ist die leistung an 2 ohm? kannste mal Messen?
--- Beiträge wurden zusammengefasst ---
Die hat 2 * 600 VA Trafos mit 4* 15000µf ELKOS :in 2 Ohm betrieb müsste sie so um die 900 Watt pro kanal bringen in Brücke 1,8 kw
