...und noch ein JTM45-Eigenbau (diesmal von Weber)

von RomanS, 25.04.07.

  1. RomanS

    RomanS Registrierter Benutzer

    Im Board seit:
    17.08.06
    Zuletzt hier:
    18.04.13
    Beiträge:
    1.648
    Ort:
    Wien
    Zustimmungen:
    68
    Kekse:
    11.608
    Erstellt: 25.04.07   #1
    So,nach Hoss' tollem TAD-JTM45 kommt nun die "Sparversion" von mir...
    Gestern ist nach längerem warten endlich mein Weber 6M45-Bausatz angekommen.
    Konnt's nicht erwarten, und hab gleich runzuschrauben begonnen:

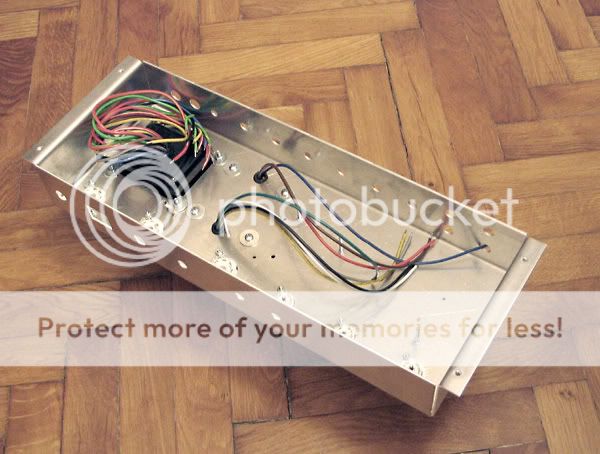

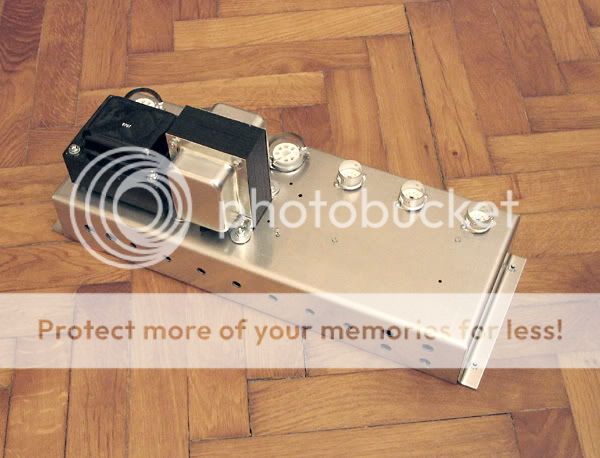

    [​IMG]

    [​IMG]

    Wie man sieht, hab ich allerdings erst die Trafos und Röhrensockel montiert, werde nämlich einige Teile (Schalter, Potis und Buchsen) gegen bessere upgraden, hoffentlich kommt mein Paket von Dirk von TubeTown noch vor dem Wochenende, damit's gleich weitergehen kann.

    Der 6M45 von Weber entspricht schaltplanmäßig übrigens nicht 100% dem Vintage-JTM45, was mich aber nicht stört, ich will ohnehin keinen Klon, sondern einen Amp für fette, warme Clean-Sounds (wärmer als BF Fender), und nicht das ultimative Crunch-Monster, werd da auch noch ein paar Mods vornehmen (tightere Bässe, 12AT7 stat 12AX7 als V3), außerdem kommt als Box keine Marshall-4x12" dran, sondern eine mit jeweils einem 10" und 12" von Eminence; ich hoffe, daß er dann soundmäßig auf halbem Weg zwischem dem Marshall-Vorbild 5F6A-Bassman und dem tatsächlichen JTM45 liegt...

    Demnächst mehr in diesem Theater...

    PS: Das Cabinet von Weber hab ich nicht mitbestellt (um die Versandkosten zivil zu halten), werd da selbst was schönes schnitzen...

  2. Ed

    Ed Gesperrter Benutzer

    Im Board seit:
    04.06.04
    Zuletzt hier:
    20.02.16
    Beiträge:
    2.433
    Ort:
    München
    Zustimmungen:
    17
    Kekse:
    3.670
    Erstellt: 25.04.07   #2
    Yeah, sabber... :great: :great: :great:

    Grüße

  3. hoss

    hoss HCA Gibson, Fender, vintage HCA

    Im Board seit:
    03.08.04
    Zuletzt hier:
    10.12.16
    Beiträge:
    18.703
    Zustimmungen:
    6.210
    Kekse:
    90.323
    Erstellt: 25.04.07   #3
    Yeah, baby. Keep it coming!

  4. RomanS

    RomanS Threadersteller Registrierter Benutzer

    Im Board seit:
    17.08.06
    Zuletzt hier:
    18.04.13
    Beiträge:
    1.648
    Ort:
    Wien
    Zustimmungen:
    68
    Kekse:
    11.608
    Erstellt: 25.04.07   #4
    Gut, dass Du grad da bist...

    Überleg nämlich noch, welche Art von Masseschema ich verwenden will, wie ich bei Dir sehen konnte, hast Du kein "star grounding" verwendet, sondern ein klassisches "bus wire grounding" - werd's wohl auch so machen (Weber verwendet ansonsten eigentlich dieses "brass plate" hinter den Potis), und hab auch schon die entsprechenden Artikel von Aiken und Ruby gelesen, aber ehrlich gesagt, ganz durchschaut hab ich's noch nicht...

    Ich hab's mir so vorgestellt:
    Bus Wire an den Potis, Masseleitungen aus der Preamp-Abeilung vom Board gehen zum Bus Wire, dieser wird an einem einzigen Punkt, möglichst nah bei den Eingangsbuchsen, mit dem Chassis verbunden.
    Zweiter Massepunkt, an einem der Befestigungsbolzen vom Netztrafo - da kommen die Endstufenmassen dran (und auch die Erdung des Netzkabels).
    Klingt das halbwegs vernünftig?

  5. hoss

    hoss HCA Gibson, Fender, vintage HCA

    Im Board seit:
    03.08.04
    Zuletzt hier:
    10.12.16
    Beiträge:
    18.703
    Zustimmungen:
    6.210
    Kekse:
    90.323
    Erstellt: 25.04.07   #5
    Meiner hat schon ein Stargrounding. "Zusammenpassende" Komponenten haben ihre eigenen Erdungspunkte.
    Endstufe und Netzteil in der Nähe des Trafos auf eine Schraube, zusammen mit dem Erdungskabel vom Netzstecker.
    Vorstufe und Potis über das Aluchassis, das leitet perfekt.

  6. RomanS

    RomanS Threadersteller Registrierter Benutzer

    Im Board seit:
    17.08.06
    Zuletzt hier:
    18.04.13
    Beiträge:
    1.648
    Ort:
    Wien
    Zustimmungen:
    68
    Kekse:
    11.608
    Erstellt: 30.04.07   #6

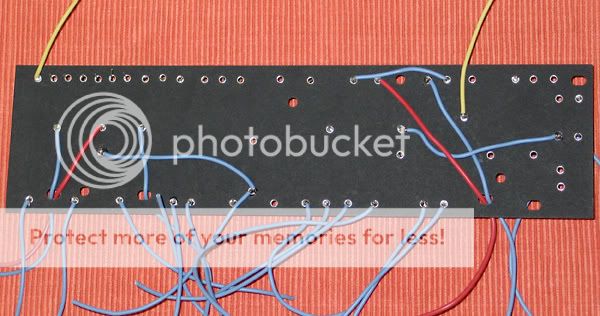

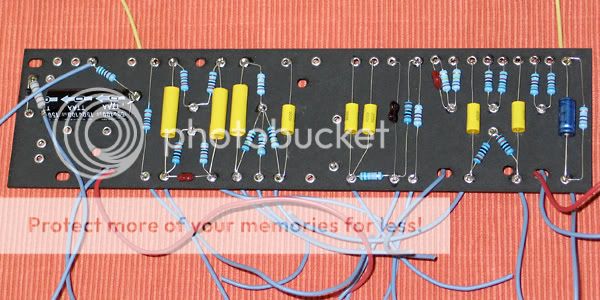

    So, das Paket von TubeTown ist noch rechtzeitig vor dem Wochenende gekommen, hab aber trotzdem nicht allzuviel weiterbekommen...
    Aber zumindest das Board ist halbwegs fertig (es fehlen noch die Leitungen zu den Potis und Buchsen, da will ich soweit als möglich geschirmte Kabel nehmen...)

    [​IMG]

    [​IMG]

  7. hoss

    hoss HCA Gibson, Fender, vintage HCA

    Im Board seit:
    03.08.04
    Zuletzt hier:
    10.12.16
    Beiträge:
    18.703
    Zustimmungen:
    6.210
    Kekse:
    90.323
    Erstellt: 30.04.07   #7
    Very clean!

  8. meckintosh

    meckintosh Registrierter Benutzer

    Im Board seit:
    30.01.04
    Zuletzt hier:
    12.01.16
    Beiträge:
    2.733
    Ort:
    fast in Flensburg
    Zustimmungen:
    24
    Kekse:
    10.370
    Erstellt: 30.04.07   #8
    Oh Mann das sieht echt sehr sauber aus. Ich bin ja schon froh wenn ich nen Pickup anlöten kann und das nicht aussieht wie nach nem Bombenangriff....

  9. JPage

    JPage Registrierter Benutzer

    Im Board seit:
    06.05.06
    Zuletzt hier:
    10.12.16
    Beiträge:
    1.376
    Ort:
    Hannover
    Zustimmungen:
    121
    Kekse:
    2.287
    Erstellt: 30.04.07   #9
    Sauber! So muss das sein! :great:

  10. UncleReaper

    UncleReaper Gesperrter Benutzer

    Im Board seit:
    29.04.05
    Zuletzt hier:
    23.01.09
    Beiträge:
    5.893
    Ort:
    Babylon-5
    Zustimmungen:
    17
    Kekse:
    11.652
    Erstellt: 30.04.07   #10
    Sehr schön. :)

  11. Bierschinken

    Bierschinken Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    12.04.05
    Zuletzt hier:
    10.12.16
    Beiträge:
    11.668
    Ort:
    Düsseldorf
    Zustimmungen:
    620
    Kekse:
    33.067
    Erstellt: 30.04.07   #11
    Beim Grounding immer alles separat erden und dann auf dem Gehäuse in einem Punkt zusammenfassen.

    Es ist kein Thema "Busses" zu verwenden solange man da Sachen drauf legt die im selben bereich der Schaltung sitzen, sodass man keine Wirbelströme erzeugt.

  12. JPage

    JPage Registrierter Benutzer

    Im Board seit:
    06.05.06
    Zuletzt hier:
    10.12.16
    Beiträge:
    1.376
    Ort:
    Hannover
    Zustimmungen:
    121
    Kekse:
    2.287
    Erstellt: 01.05.07   #12
    Ein Bus wäre dann eine Erdung mehrerer Bauteile über ein Kabel?

  13. RomanS

    RomanS Threadersteller Registrierter Benutzer

    Im Board seit:
    17.08.06
    Zuletzt hier:
    18.04.13
    Beiträge:
    1.648
    Ort:
    Wien
    Zustimmungen:
    68
    Kekse:
    11.608
    Erstellt: 01.05.07   #13
    Yep - z.B. der Marshall-typische Kupferdraht an den Potirücken, an den dan auch noch die Masseleitungen aus der Preamp-Abteilung des Boards kommen.

    Ein bißl was ist auch heute weitergegangen:

    Board für die Filter-Caps (verwendet Weber statt der Marshall-typischen Cap Can):

    [​IMG]

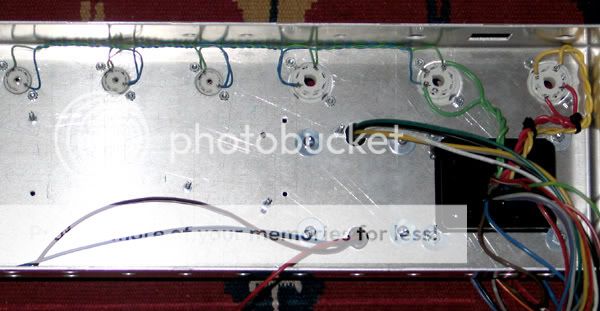

    Heizleitungen:
