Was ist das für ein Stecker?

[t-tris]

Hallo

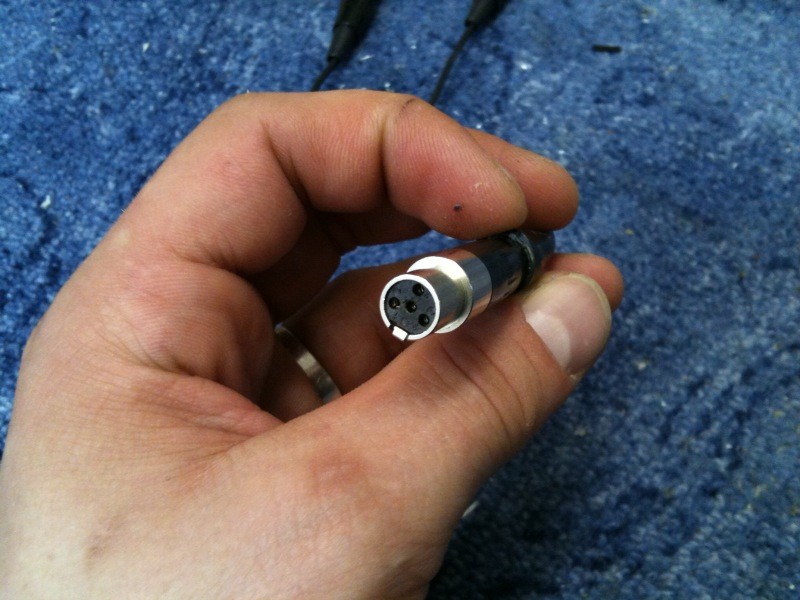

ich würde gern wissen, was das für ein Stecker ist und wie die Polung davon ist,
gruß t-tris



[Wil_Riker]

Hallo t-tris,

das sieht nach einem 4-poligen Mini-XLR-Anschluss aus, wie ihn beispielsweise Beyerdynamic an den Mikros für Funk-Bodypacks verwendet.
Du hast diesen Stecker doch nicht irgendwo einzeln gefunden, oder ? Was genau hast Du damit vor?



[t-tris]

Ne, inklusive Kabel- gehört auch zu einem Funksystem, ich soll dann auch so einen Stecker fürs Mikrofonsystem anstatt Klinke ins Instrument einbauen. Wenn ich aber zu Conrad will muss ich wissen, was das für ein Stecker ist und welche Polung dieser hat.
gruß t-tris



[Wil_Riker]

Hallo t-tris,

d. h. Du möchtest ein passendes Mini-XLR-Gegenstück im Instrument verbauen - oder habe ich Dich da falsch verstanden? Um welches Instrument handelt es sich denn genau?
Erfahrungsgemäß ist es sinnvoll, Instrumentenausgänge als Klinkenbuchsen zu lassen, damit man sich zur Not auch kabelgebunden mit Standard-Kabeln aushelfen kann, falls mal nicht gefunkt werden soll/kann...

Wie auch immer - die Belegung der Beyerdynamic-Anschlüsse ist wie folgt:
Stift 1 = Masse, Stift 2 = IN1, Stift 3 = IN2, Stift 4 = +5 V (findet man auch im Service-Bereich der Beyerdynamic-Internetseite)

Für einen Adapter auf Klinke musst Du also den Klinkenschaft mit Pin1 und die Klinkenspitze mit Pin2 verbinden.

Wenn ich aber zu Conrad will muss ich wissen, was das für ein Stecker ist und welche Polung dieser hat.

Soweit ich weiß, ist die 4-polige Variante nicht bei Conrad erhältlich (nur die 3-polige für AKG).
Dafür aber bei unserem Board-Betreiber : MSA Mini-XLR Stecker( female) 4-polig



[t-tris]

Jo danke, hab alles hinbekommen, altes Kabel zerschnitten, andres Ende Klinke, Kunde davon überzeugt.
PS: es handelt sich um ein Akkordeon...
gruß t-tris
