Welche Locking Nut für ESP Horizon?

[Zwachi]

Grüß euch,

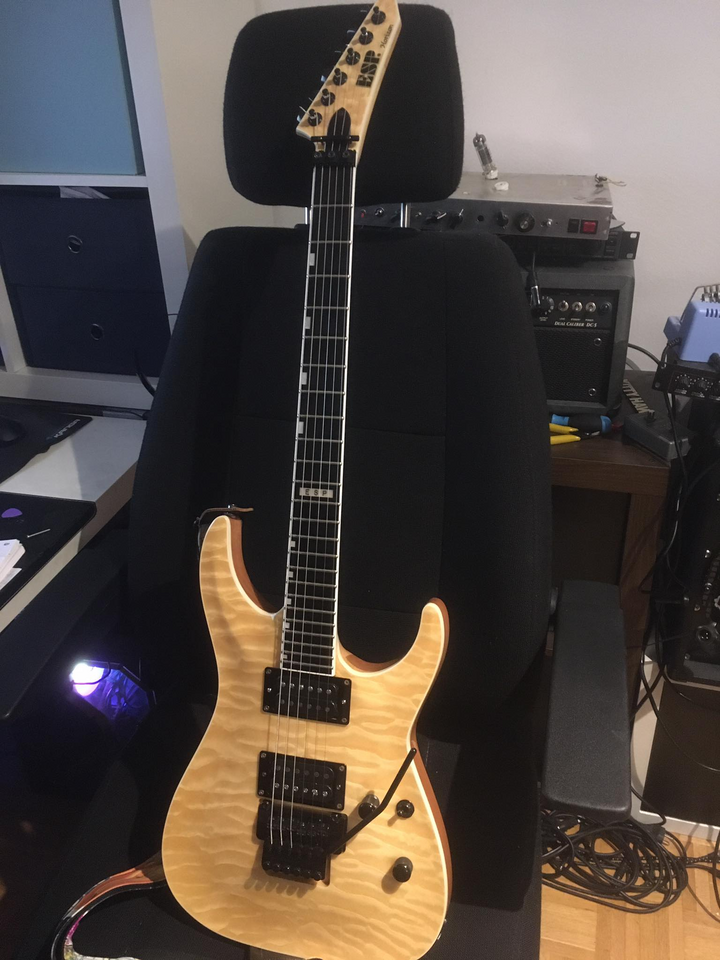

bei einem Hardwaretausch hab ich auf meiner Horizon ein ABM Katana Tremolo und eine dazugehörige ABM Lockingnut verbaut.
Das Problem ist, dass die ABM Nut etwas höher sein dürfte als die originale Lockingnut.

Die originale hab ich auf einer anderen Gitarre verbaut, die mir aktuell schwer zugänglich ist, da bei einem Freund.
Weiß jemand, was ESP werksmäßig da verbaut?
Handelt es sich um Gotoh? Falls es sich wie beim Tremolo um original Floyd Rose handelt, kann ich von den selben Maßen wie Schaller ausgehen?
Schaller ist es jedenfalls nicht. Auf der Unterseite ist eine schlichte "R2" Prägung so sehen gewesen.

Ich möchte ungern weiteres Leergeld zahlen und riskieren, dass eine Schaller R2 (42mm) auch nicht passt.
Hätte ja angenommen, dass ABM direkte Replacements herstellt, deswegen wundert mich, dass die Lockingnut nicht passt.



[lebowsky]

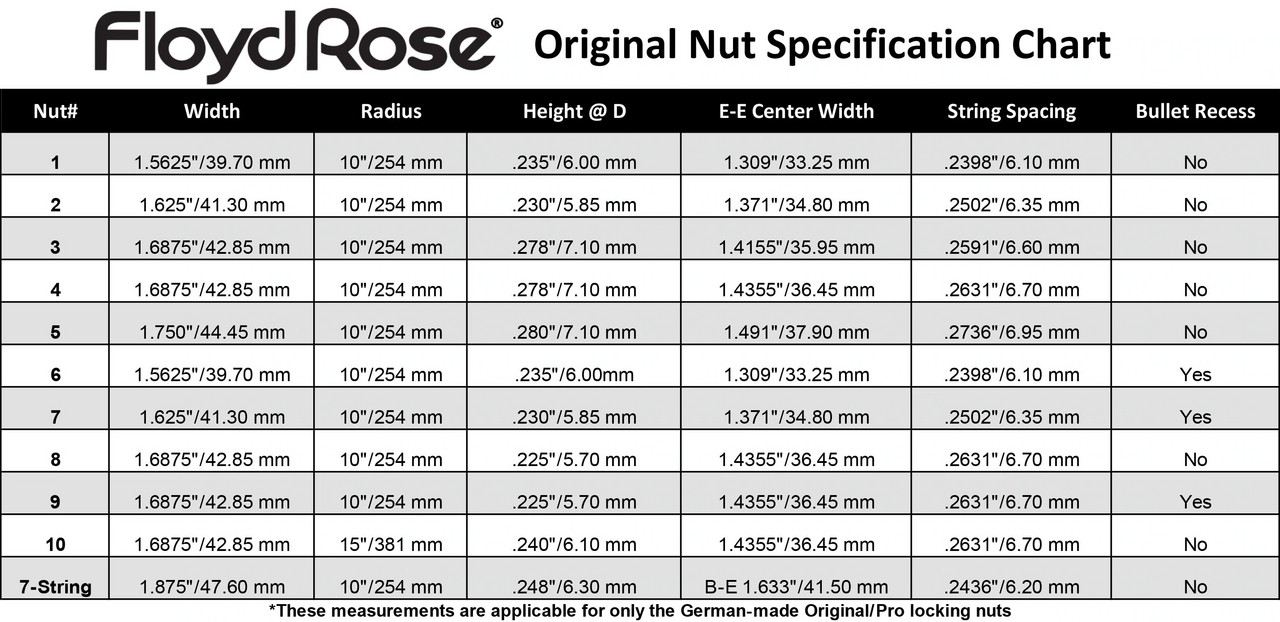

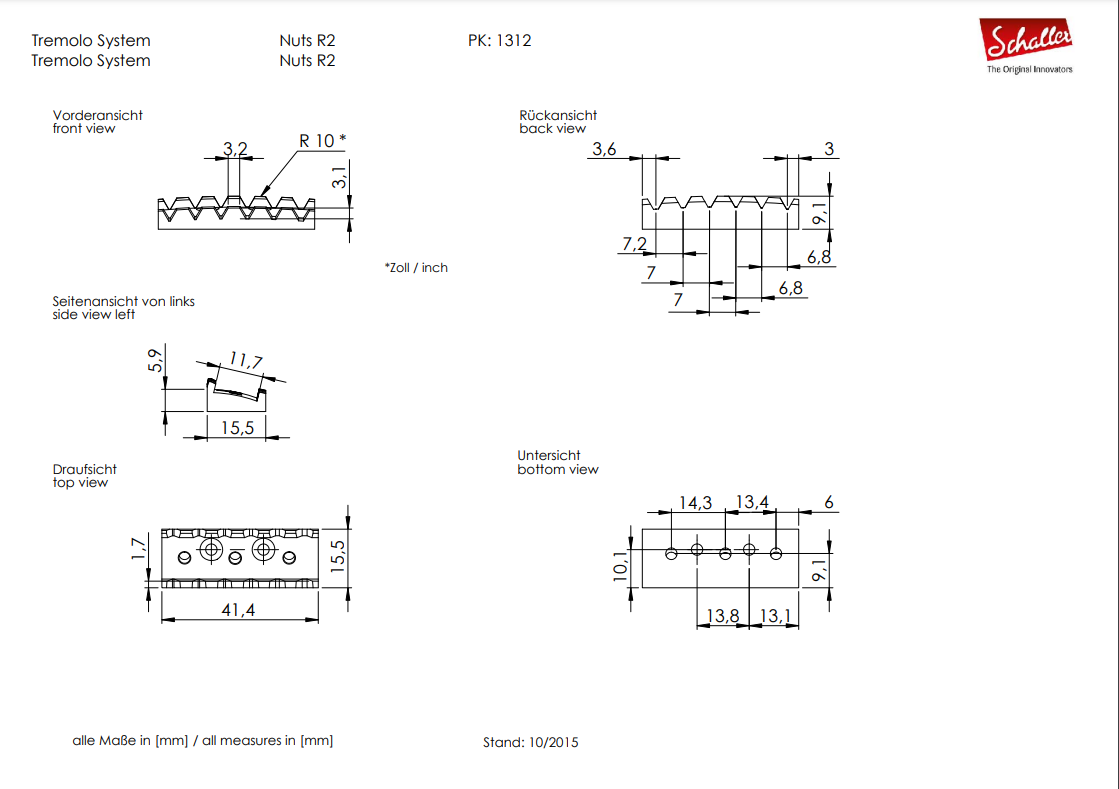

ESP verbaut meines Wissens Floyd Rose. Da sollte die R-Nummerierung von Schaller übereinstimmen. Hier mal die Liste mit allen verfügbaren Sätteln von FR, die unterscheiden sich zB. auch im Radius https://www.wdmusic.com/media/floyd_rose_chart.html kannst du auch mal mit den Zeichnungen der Schaller-Teile vergleichen. Ich würde entweder nachmessen oder mal beim Vertrieb nachfragen.



[Irondeath]

würd mal bei abm anfragen, warum es da unterschiede zum original gibt...ich hätte die originale drauf gelassen, denn mit ersatzsätteln ist es immer etwas lottospielen.

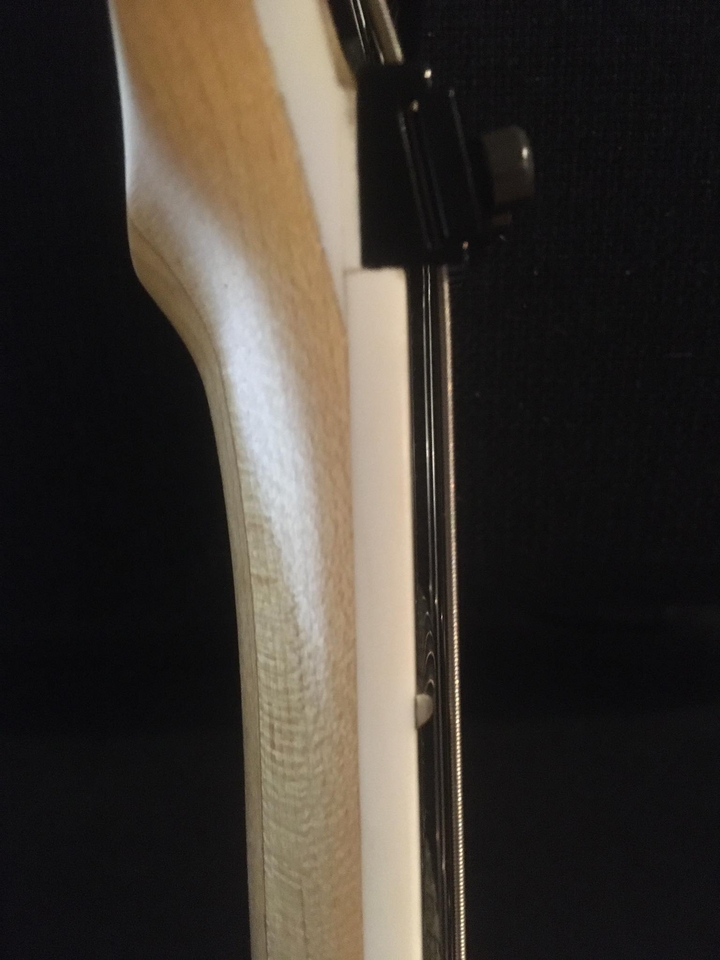

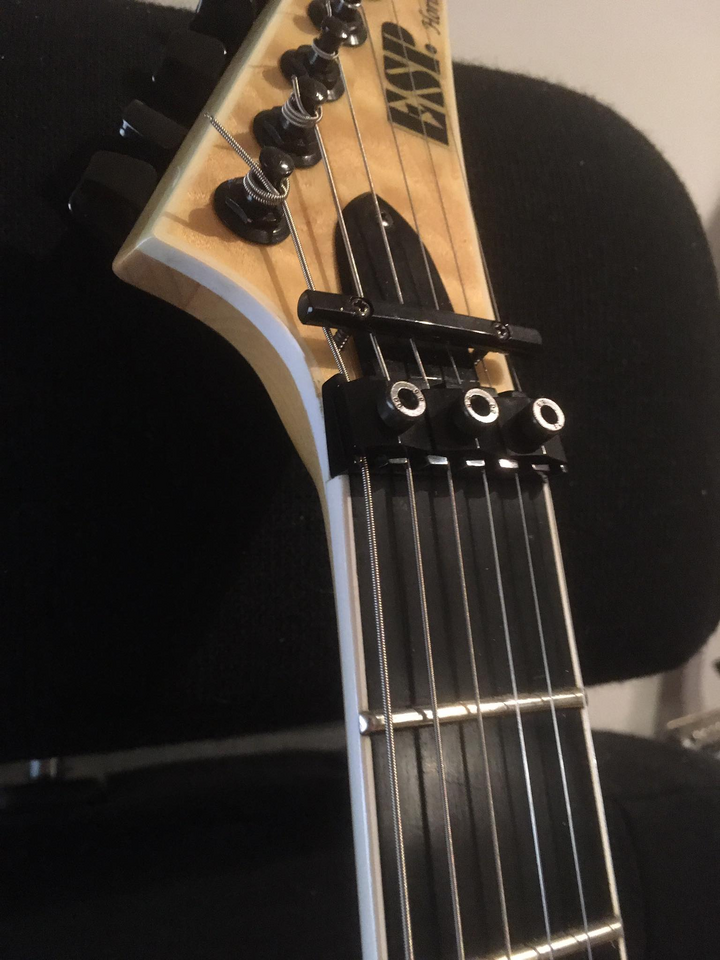

ach ja, und wäre mal super zu sehen, wie es mit dem verbauten abm aussieht ;-)



[Zwachi]

Dankeschön für die Beitröge.

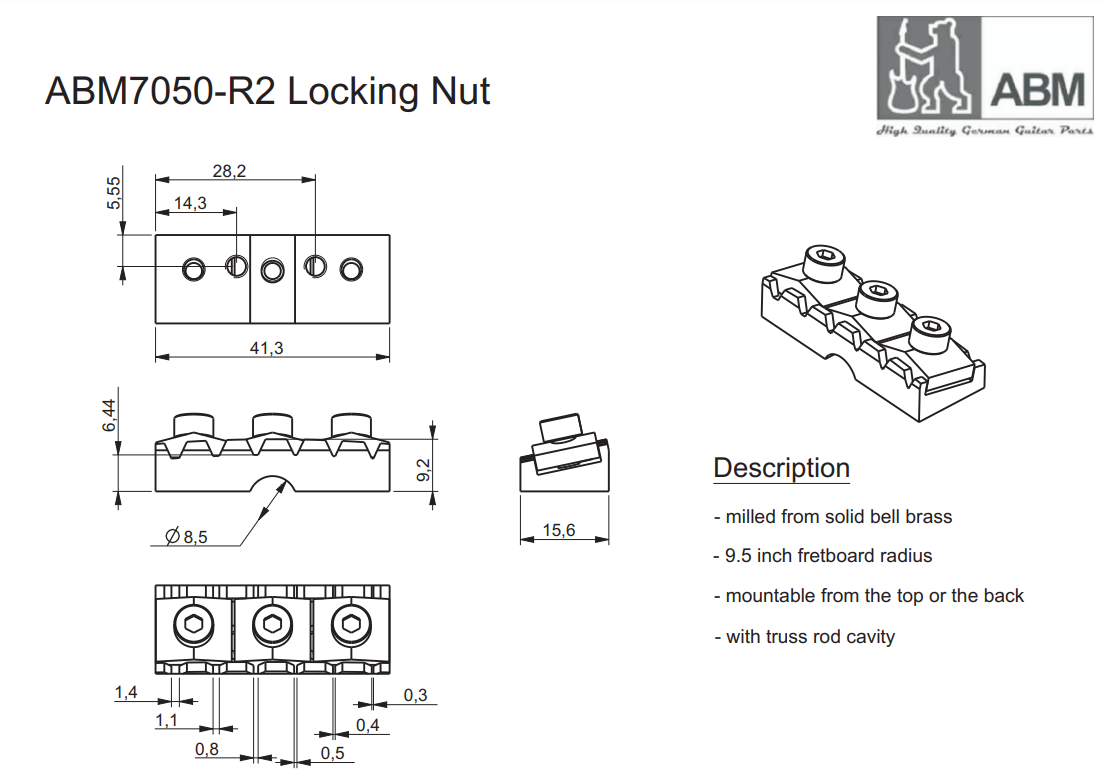

Mit der Tabelle scheint die Zeichnungen übereinzustimmten..
Also kann man davon ausgehen, dass die OFR Lockingnuts auch von Schaller hergestellt werden und sich nur von der Beschriftung an der Unterseite unterscheiden?


Mein Kumpel hat in der Zwischenzeit die Breite gemessen: 41,3mm
Offenbar misst man immer von der D-Saite aus, somit wäre die ABM 0,54mm höher, was sich doch recht stark beim Spielen bemerkbar macht.

Die originale Nut war in black chrome, was mich bei einer Gitarre in der Preisklasse mit restlicher schwarzer Hardware dann doch gestört hätte.



[lebowsky]

Ich kenne Schaller und OFR beide mit der Prägung von R-Nummer und Made in Germany unten. Schaller ist der Hersteller, ich gehe mal davon aus, dass sich da nichts geändert hat. Ich würde den passenden Sattel identifizieren und dann schauen, was günstiger zu bekommen ist. Um zu sagen, warum bei deinem nur "R2" steht, dafür kenne ich mich zu wenig aus. Vielleicht mit einem OEM aus Korea ein bisschen gespart (deine ESP ist eine Japan oder USA?), vielleicht haben nicht alle die Prägung (nicht immer gehabt, nicht bei OEM)



[Irondeath]

er meint den abm-sattel, wo nur r2 drauf steht.
ich würd vielleicht schaller kurz mal anschreiben, ansonsten einfach OFR kaufen, da ist man sicher und hat 5 oder 6 euro mehr bezahlt.
evtl. gebraucht versuchen?
