Wha Wha Gehäuse Plan

[fredy.w]

Hey

Ich suche ein Wha wha gehäuse bauplan mit Massen

hat jemand von euch einen oder findet einem im internet?

habe nichts gefunden.



[Absint]

Ich weiß nicht genau, was du jetzt speziell suchst, aber vielleicht hilft dir sowas ja weiter:


http://members.shaw.ca/roma/wah.html



[fredy.w]

Hey danke für die schnelle Antwort
Leider ist das nicht genau das was ich suche. Die Platine habe ich schon angefertigt.

Ich Suche das drumherum (Gehäuse) weil die Mechanik nit ganz eifach ist da es um ein paar Milimeter Genauigkeit geht.



[Absint]

Achso, also tatsächlich das Gehäuse... Da hab' ich leider nichts, aber es gibt hier eins zu kaufen...



[Chaos-Black]

Achso, also tatsächlich das Gehäuse... Da hab' ich leider nichts, aber es gibt hier eins zu kaufen...

...wobei da auch schon alle weiteren Bauteile mitgeliefert sind...



[Absint]

Oh, achso... ich dachte, das wäre nur das Metall-Chassis...



[fredy.w]

ne habe kein geld für solche sachen xD

weiss jemand anders noch wo ich so etwas bekomme?



[Uwe.s.]

Tag fredy.w,

ich glaube, Du bist am schwierigsten Teil des Wah-Selbstbaus angekommen. Wenn Du feinmechanisch was drauf hast, kannst Du Dir hier

http://www.diyguitarist.com/DIYStompboxes/DIY-Wah.htm

Anregungen holen, wie Du Dir ein Pedal selbst baust (Mir wäre das zu aufwändig).

Wenn Du das nicht willst, kannst Du nach einem kaputten Wah-Pedal forschen oder nach eine Volumen-Pedal. Mechanik und Einbau sind durchschaubar.

Eine weitere Möglichkeit ist, ein Nähmaschinen-Pedal umzubauen, da würde ich vor dem Umbau schauen, ob alles rein passt. Beim letzten Umbau, den ich gemacht habe, habe ich keinen stabilen Antrieb für`s Poti hingekriegt und habe dann die Frequenz-Steuerung (das "Wah") mit einer LED - LDR Kombination gemacht. In etwa so wie hier im Abschnitt Mods beschrieben

http://www.geofex.com/article_folders/wahpedl/wahped.htm

Auch Absint hat weiter oben schon eine Schaltung verlinkt, die mit LED/LDR funktioniert (Morley Power Wah).

Hier noch eine Seite dazu:

http://www.ssguitar.com/index.php?topic=347.msg2708

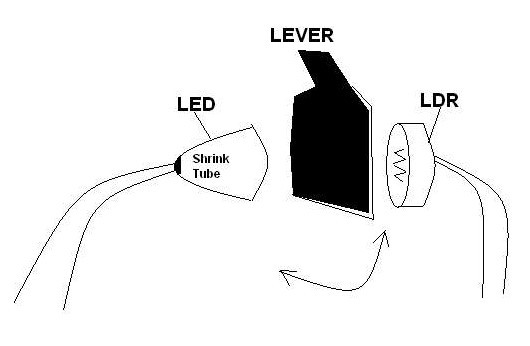

Leider funktionieren die Links zu den Bildern nicht mehr, ich hänge mal das entscheidende Bild hier dran

Viel Erfolg

uwe.s.



[nighthawkz]

Nur als Anmerkung: Wenn man Material und Werkzeugkosten berücksichtigt, wird das TAD-Teil billiger sein als ein Eigenbau - und stabiler wahrscheinlich auch. Ich verstehe, dass man als Schüler nicht viel Geld hat - aber 30€ für etwas haltbares sollten machbar sein, auch wenn man etwas länger sparen muss. Ich halte einen guten (stabilen/wohlklingenden) Effekt für besser als vier Schrotthaufen, seien sie gebastelt oder von Billigstherstellern.
