Wieviel Ohm hat dieser Potentiometer?

[Gast 177765]

Moin Musis!

Könnt Ihr mir sagen, wieviel Ohm dieser Potentiometer hat? Und ob linear oder logarithmisch arbeitet?

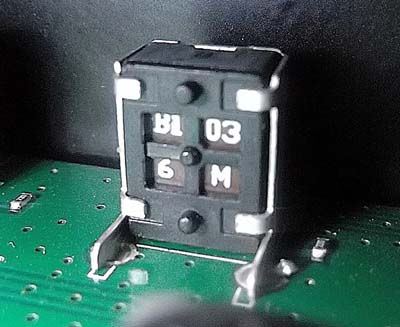

Auf dem Poti steht: B1 03 6 M

Was ich bisher herausfinden konnte ist, das es sich um einen Potentiometer der Firma Bourns handelt. Aber leider nicht mehr.

Dieses Potentiometer ist 2x in einem LD-System InEar-Monitoring-System verbaut und diese regeln jeweils das Volumen des linken und rechten Kanals.

LD Systems MEI 100 G2
​

Danke Euch Allen!

LG
Lenni



[elkulk]

Hi,

mit google-Suche mit den Daten "bourns potentiometer B1 03 6 M" kam ich auf http://de.mouser.com/ProductDetail/Bourns/PTV09A-2025F-B103/?qs=l%2bAkyC0pM5a//JCVbDs6Bw==

Sowohl die Angaben dort als auch die im verlinkten Datenblatt sprechen für ein Poti mit dem Widerstandswert von 10k (10 Kiloohm) und einer B = linearen Regelcharakteristik.

Gruß
Ulrich



[Gast 177765]

Danke Ulrich!

Bis zu Mouser war ich auch gekommen. Daher wusste ich auch, dass es sich um Bourns-Potis handelt. Ich war mir nur sehr unsicher, was die dort hinterlegte Größenangaben sowie die Wirkweise betrifft.

Nun habe ich es auch auf dem Datenblatt gefunden: 1. Seite unten rechts die "Standard Resistance Table" > dort in der rechten Spalte "Resistance Code" die Zahl 103 entspricht wohl den Angaben auf dem Poti > und dass ergibt dann in der linken Spalte 10.000 Ohm.

Danke Dir nochmals!

LG
Lenni



[jw-lighting]

Richtig. Der Aufdruck müsste eigentlich als "B 103" gelesen werden. B ist die Lineare Charakteristik und 103 sind 10kOhm (10 * 10^3 Ohm). Die 6 steht wahrscheinlich für die 6mm Achse.

LG



[Gast 177765]

Richtig. Der Aufdruck müsste eigentlich als "B 103" gelesen werden. B ist die Lineare Charakteristik und 103 sind 10kOhm (10 * 10^3 Ohm). Die 6 steht wahrscheinlich für die 6mm Achse. LG

Richtig! ...und danke Dir für diese weitere Info!

-----------

Ich möchte Euch kurz mitteilen, warum ich diese Info benötige.

Ich weis nicht, was LD geritten hat, die Lautstärkeregelungen für links/rechts nach hinten zu setzen. Wie soll man denn das noch regeln, wenn man das InEar-System in seinem Rack eingebaut hat. Das ist hinten im Rack so eng, da kommt man nicht mehr ran. Da ich nun die Ohm-Werte und die Wirkweise der Potis kenne, konnte ich mir einen Doppelachsen-Poti bestellen, der mit nun auf kleinsten Raum 2x 10 KOhm linear regelt. Diesen werde ich mir in die Frontblende des LD-Systems setzen und die hinteren Regler aus dem System nehmen.

Warum ich mir nicht gleich ein InEar-System mit Frontregelung zugelegt habe... ...nun weil ich das LD Systems MEI 100 G2 von einem Freund sehr günstig bekommen habe...

Danke Euch Allen nochmals für Eure Hilfe!

LG
Lenni
