XLR - Klinke Einbaubuchse - funzt net !

[baluncger]

Hey ihr

wir bauen uns grade ein Rack für'n Proberaum, haben auchs chon XLr und Speakon einbaubuchsen rangebaut und verlötet - klappt alles wunderbar !

nur bei diesem teil kommen wir nicht weiter:
https://www.thomann.de/de/neutrik_ncj5fi_s.htm


wir wollten den erstmal nur als Klinke Mono Buchse nutzen ohne den XLR Kram. Geht das überhaupt ?

Wir haben jetzt einiges versucht, erstmal:

1+3 als brücke und 2. So haben wirs im inet gefunden. Funzt net.

Dann nur Pol 1 und Pol 2 da es ja

Monoklinke auf XLR-
Stecker asymmetrisch

ist, funzt net.

Muss man das als Kombi nutzen oder ham wir da irgendwo nen Wurm drinn ?

Hier ne gute erklärung die uns aber auch nix nützt:

http://www.rockprojekt.de/Projekte/Texte/Stecker.pdf


hilfe



[Elinnar]

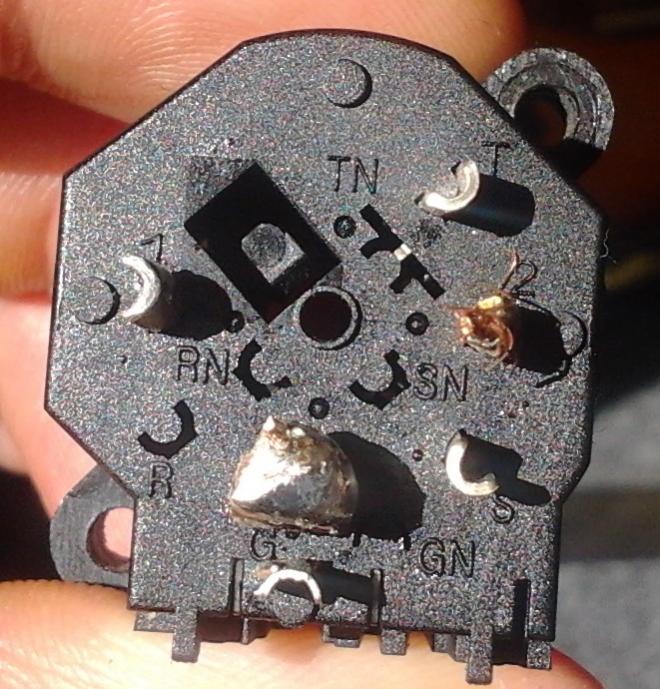

Hier ist's angezeichnet wie es gelötet werden muss.



[gillem]

Und wenn ich mir das gelötete an der Buchse ansehe muß er nicht nur
nachsehen wo was angelötet werden muß sondern auch wie gelötet wird.



[maccaldres]

wichtig zu wissen ist.

die klinke kontakte als auch die xlr kontakte sind seperat ausgeführt

sprich wenn du nur die klinken verwenden willst, darfst du nur die kontakte für Tip und Sleeve (T+S) verwenden



[Jens Droessler]

1 2 3 = Kontakte für XLR
T R S = Kontake für Klinke.
Die mit N dahinter = Schaltkontakte
G = Masse

Weiterhin:
T = Tip = Spitze
R = Ring = Ring
S = Sleeve = Schaft
der Klinke

und
G = Ground = Masse

Ihr habt die Ausführung ohne Schalter drin und nur Monoklinke. Daher fehlen die N-Kontakte und der R-Kontakt. G könnt ihr völlig außer Acht lassen, und das solltet ihr auch.



[baluncger]

danke @all für oire vielen guten Antworten, komisch ich hab die Infos net im Netz gefunden.

Wir werden das testen und berichten, aufjedenfall ham wirs falsch gelötet !

Danke Danke danke
