baubericht einer 2x12 box

[brownsoundmichl]

hey leute ich hab mich dazu entschieden eine 2x12 box aus massivem ovangkol zu bauen!
ihr fragt euch vielleicht warum

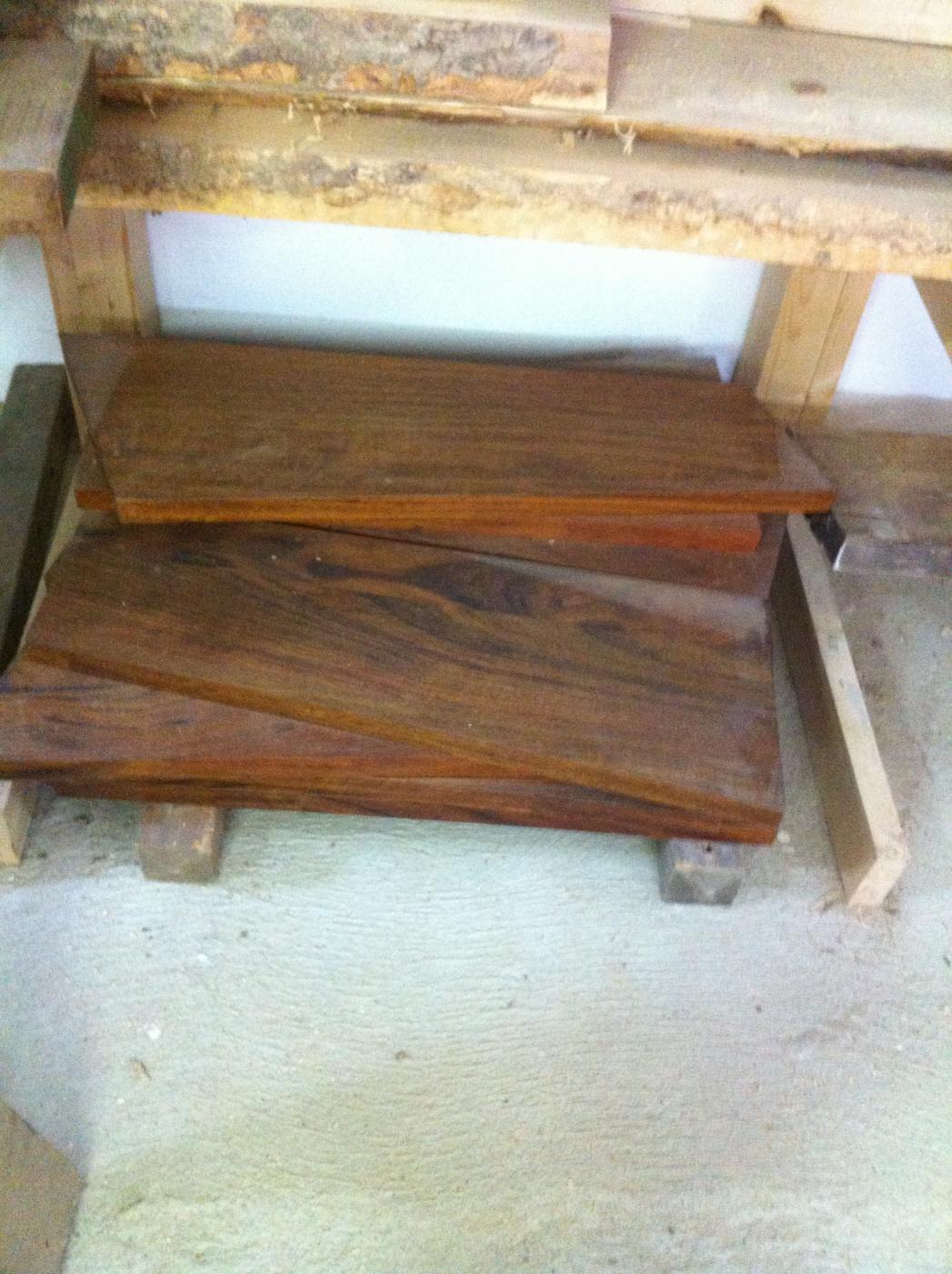

naja in der arbeit lagen ein paar bretter rum die ich nicht in die heizung werfen wollte


die speakerbestückung wird ein jeh 8 ohm invader und veteran von wgs

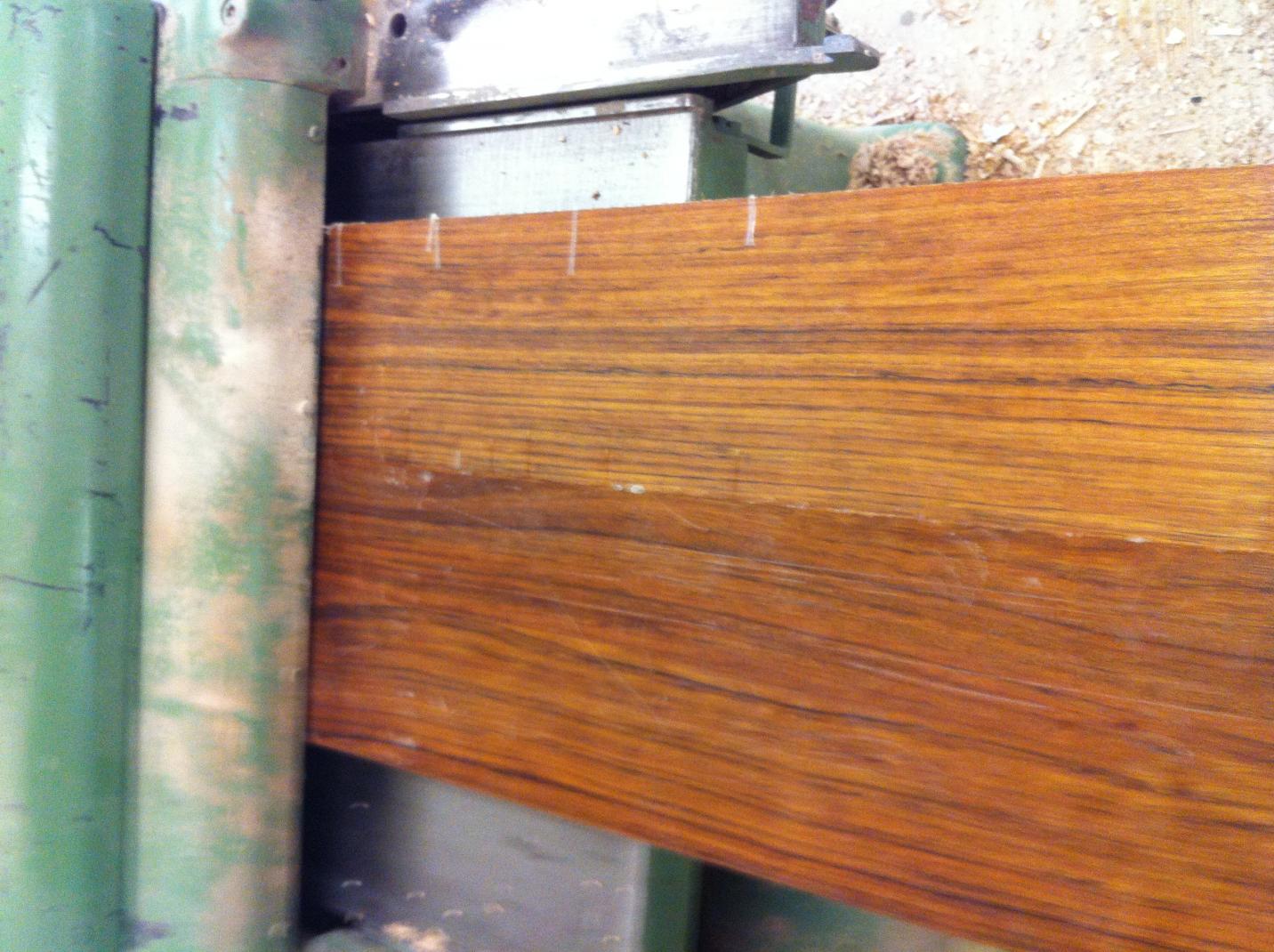

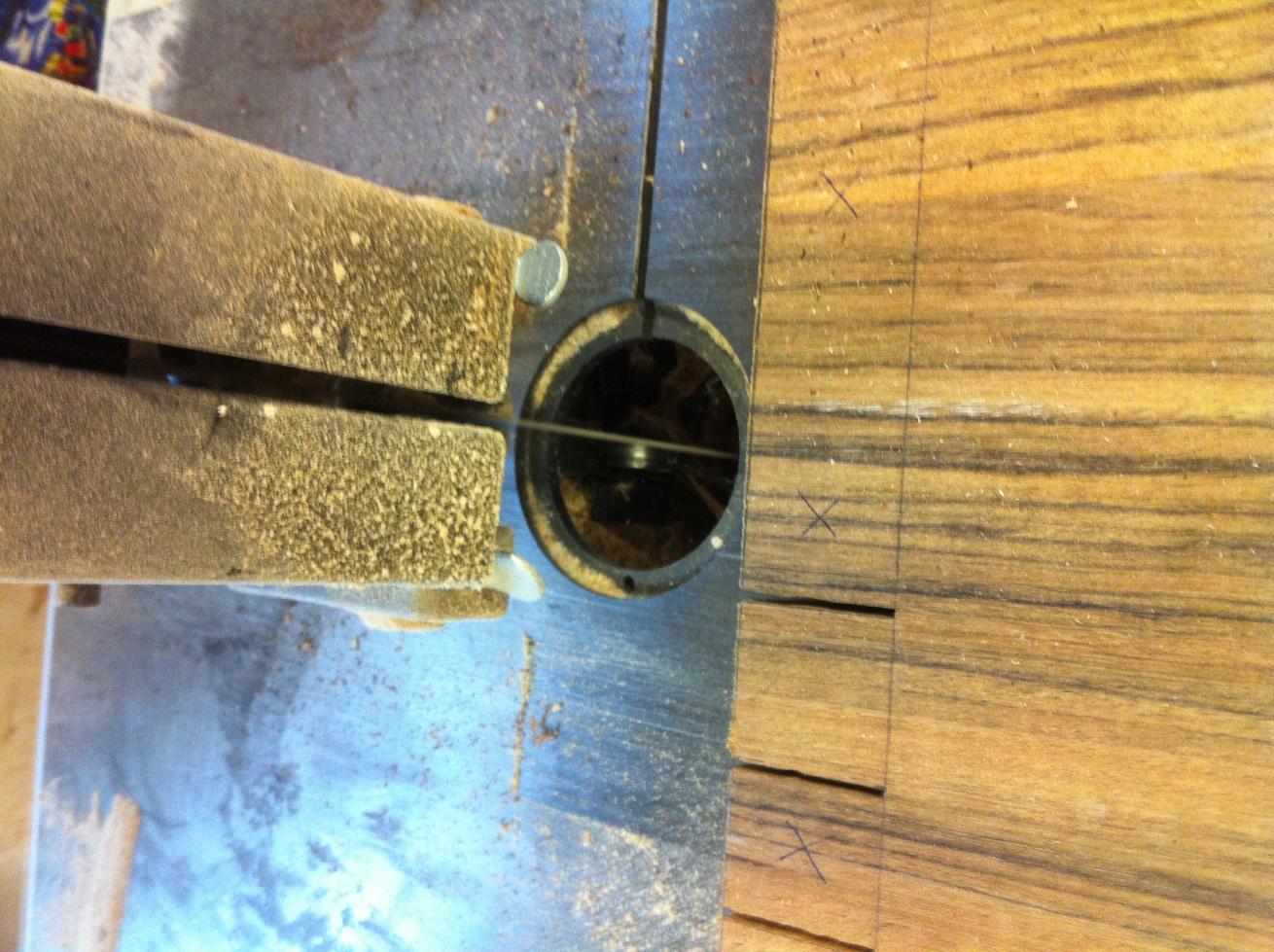

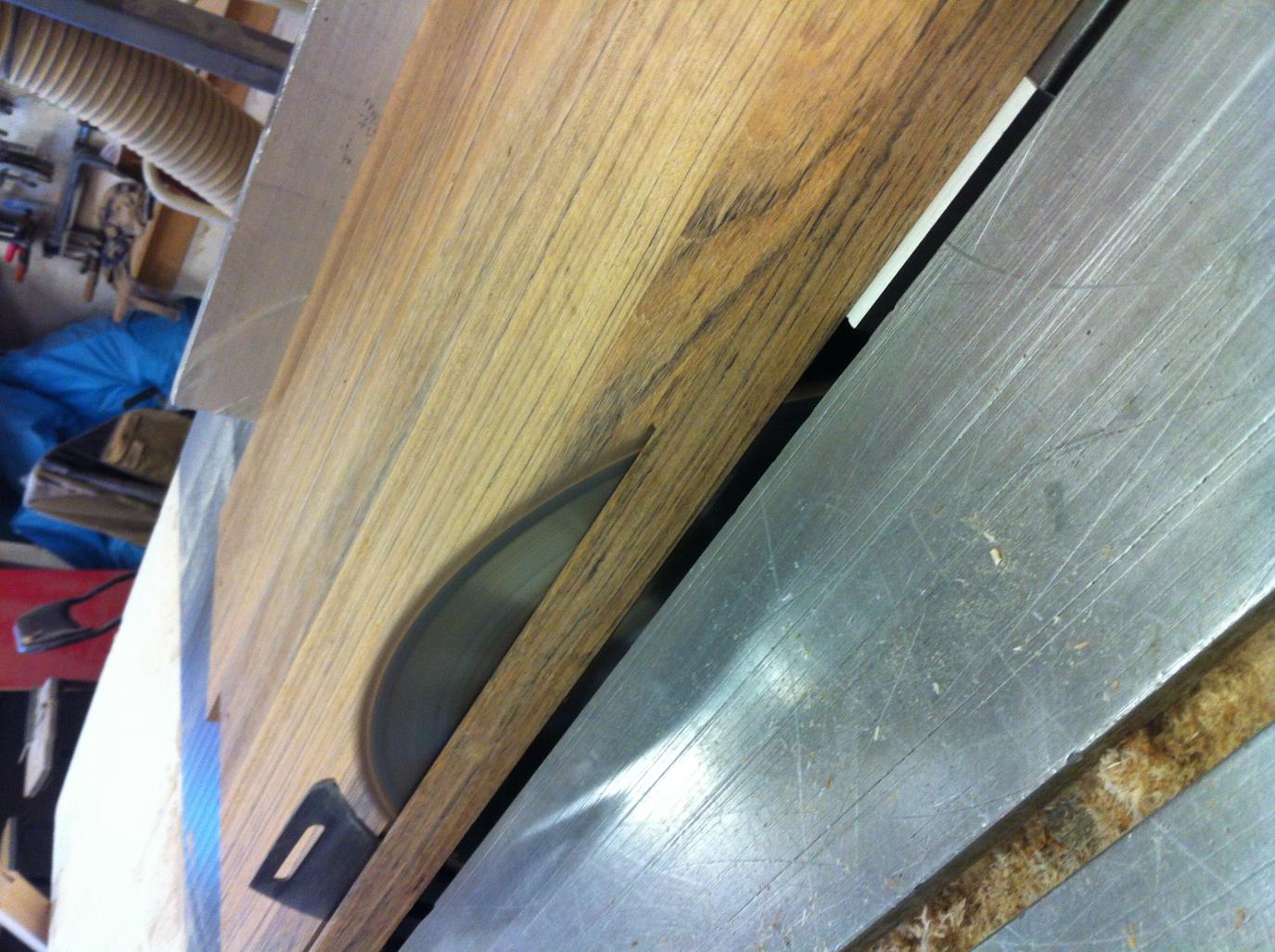

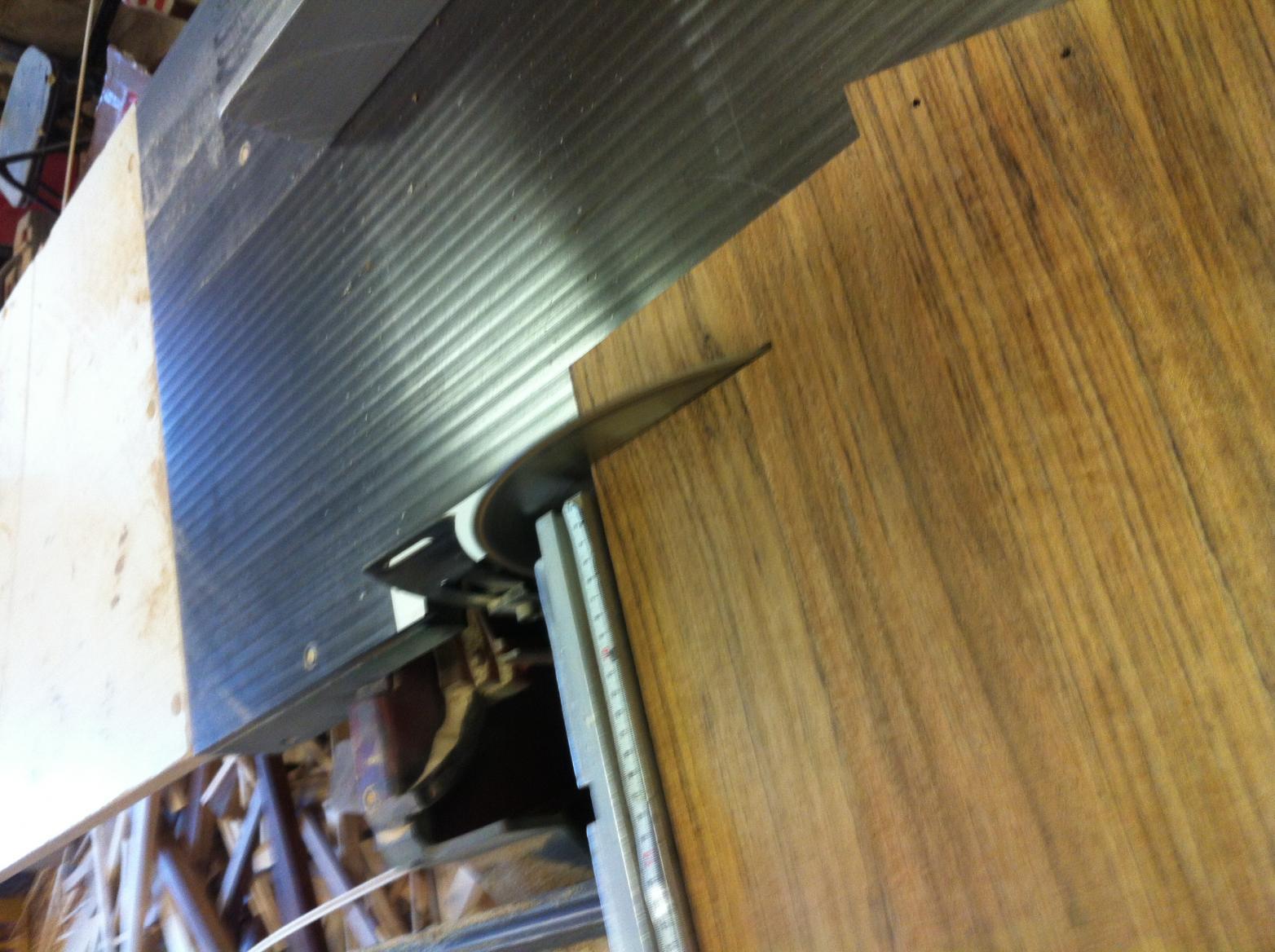

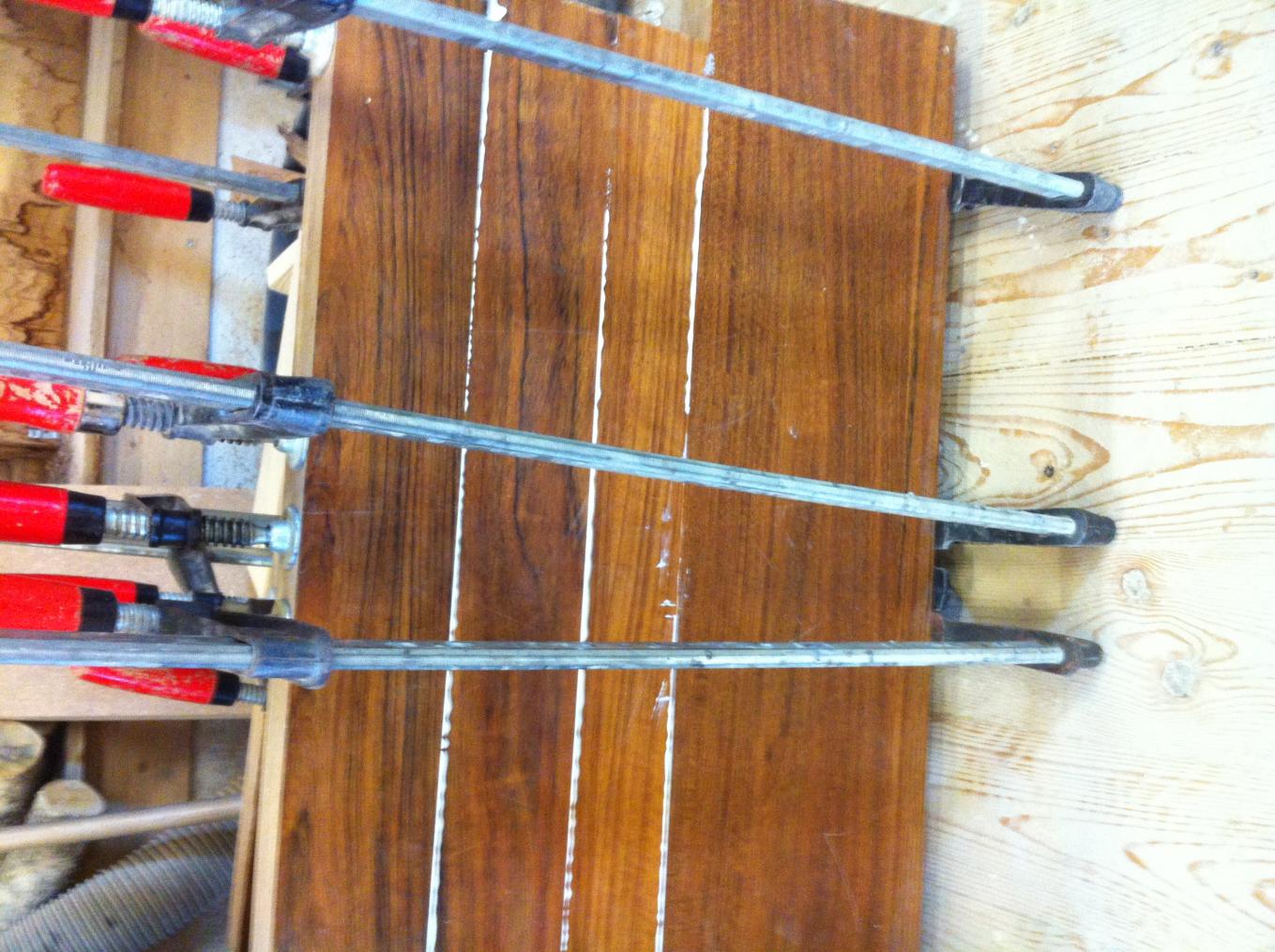

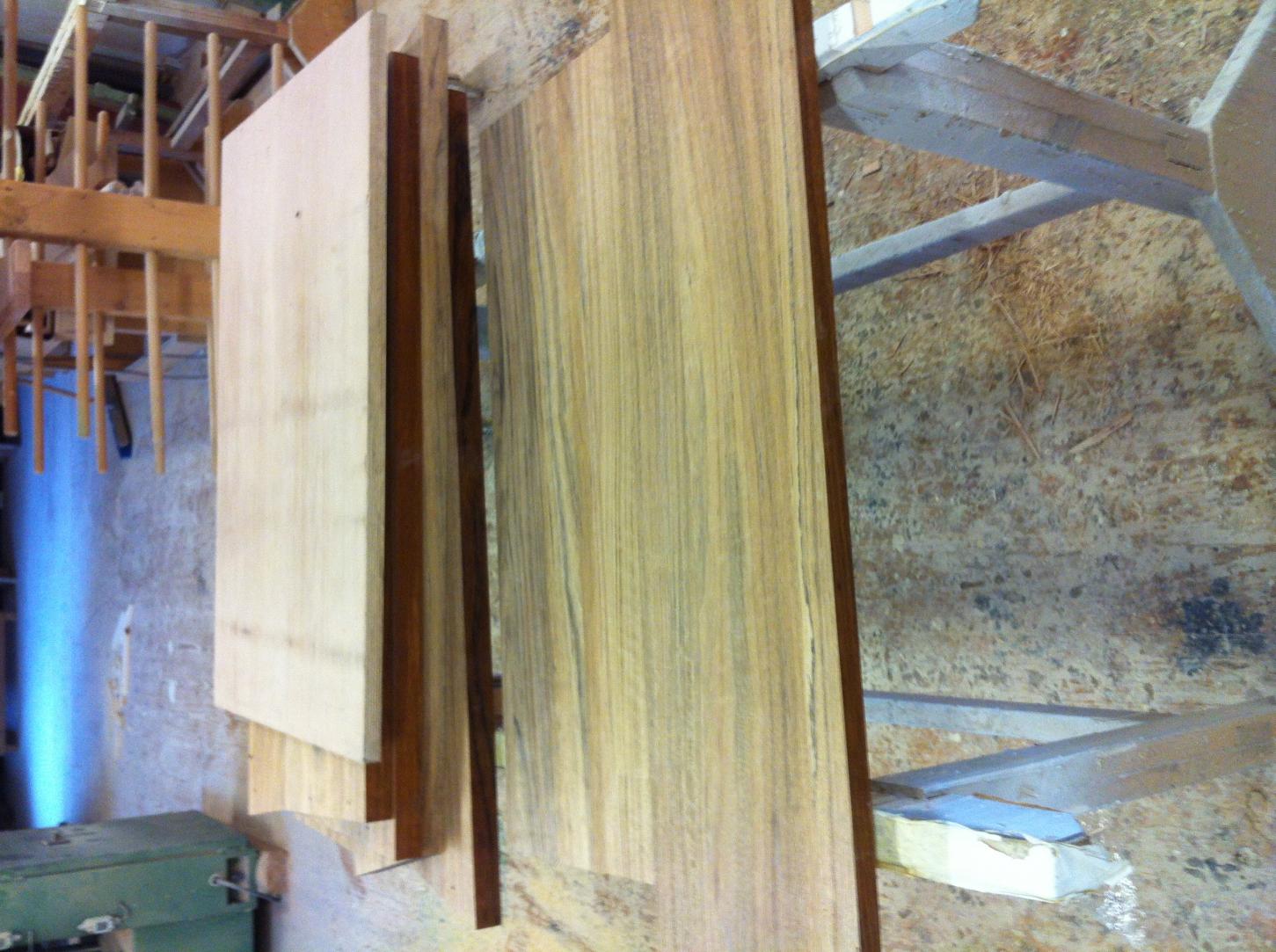

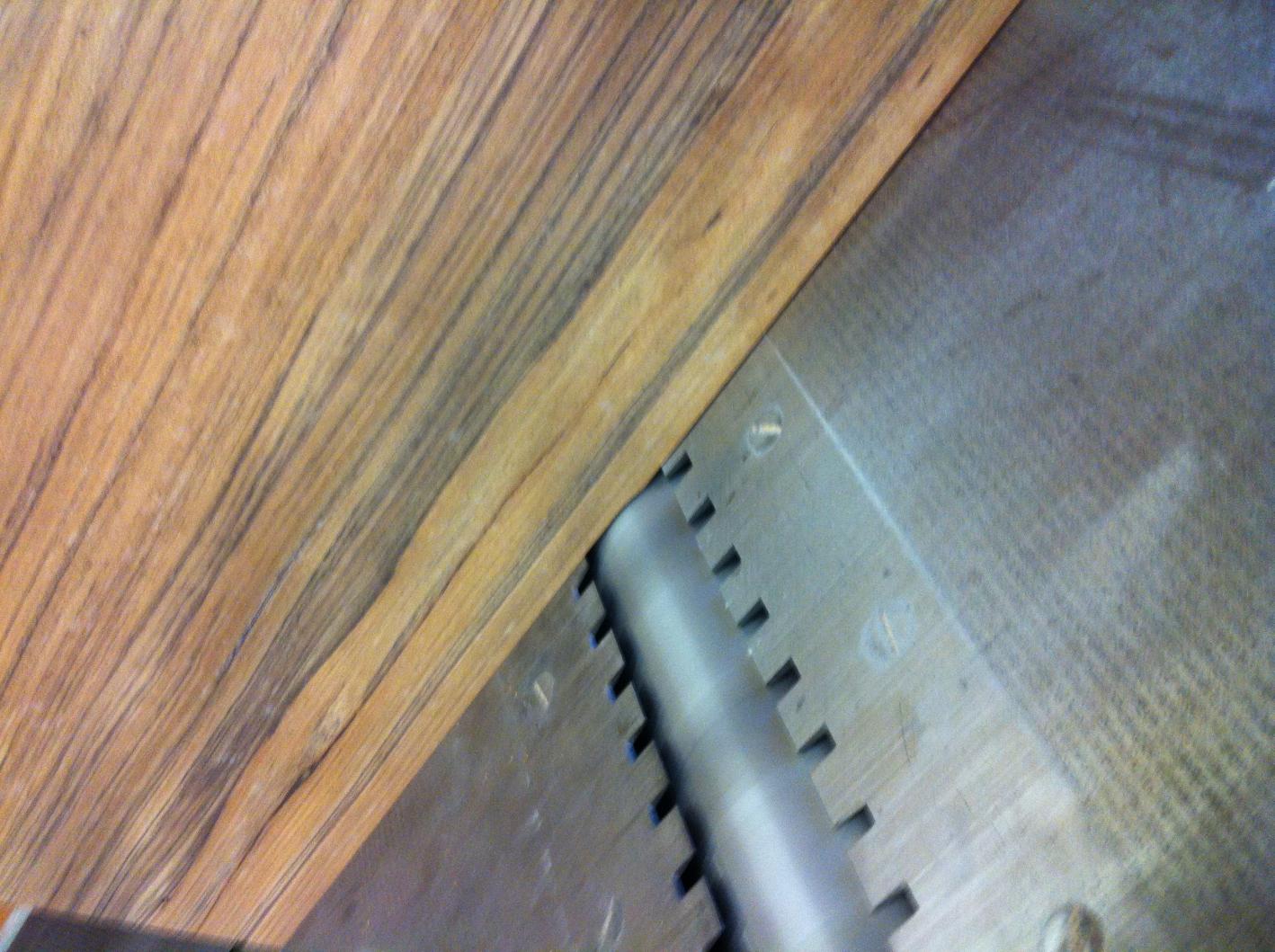

ich hab die bretter besäumt gefügt verleimt kalibriert abgelängt... blablabla
ich lass mal die bilder sprechen

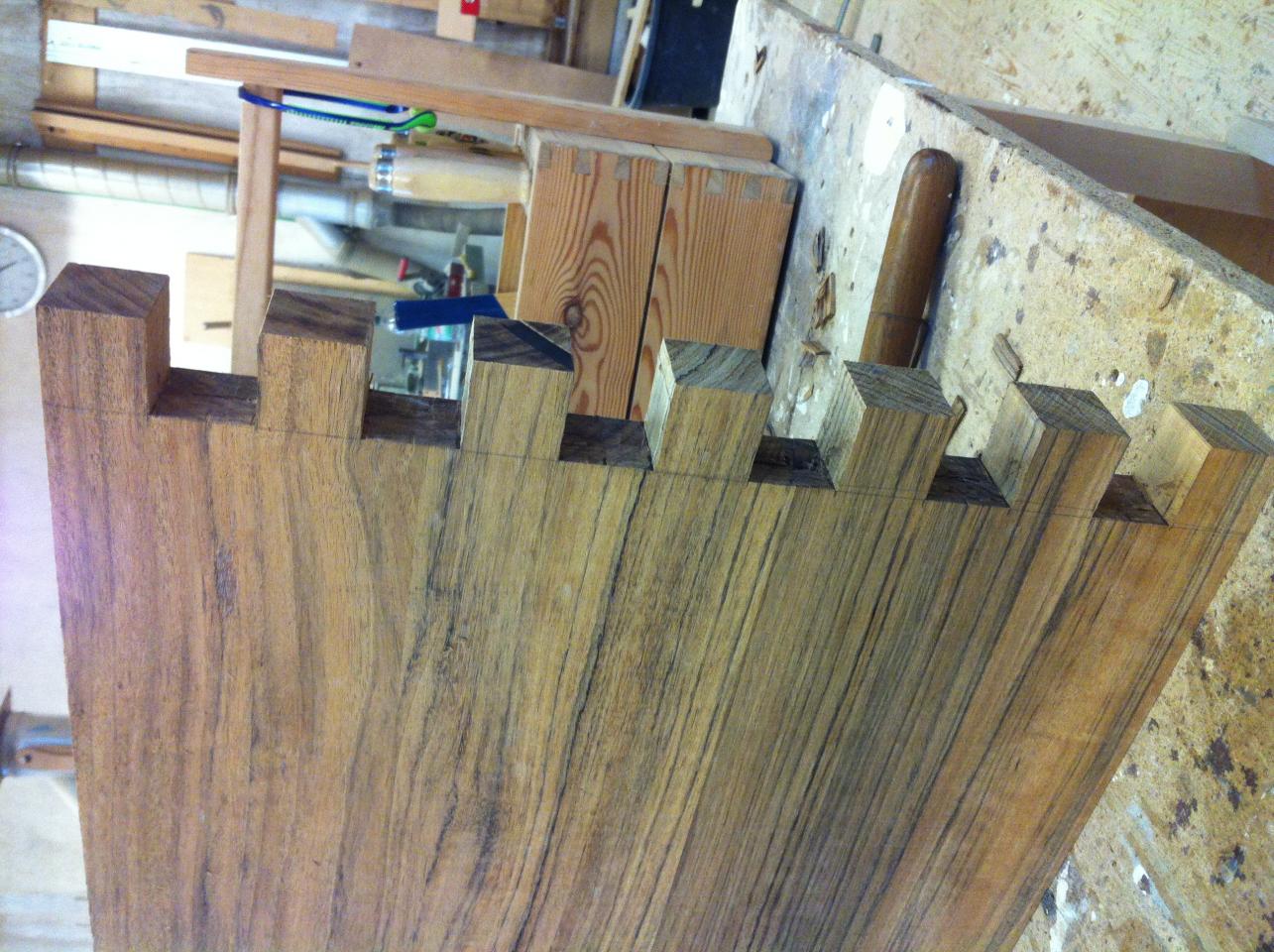

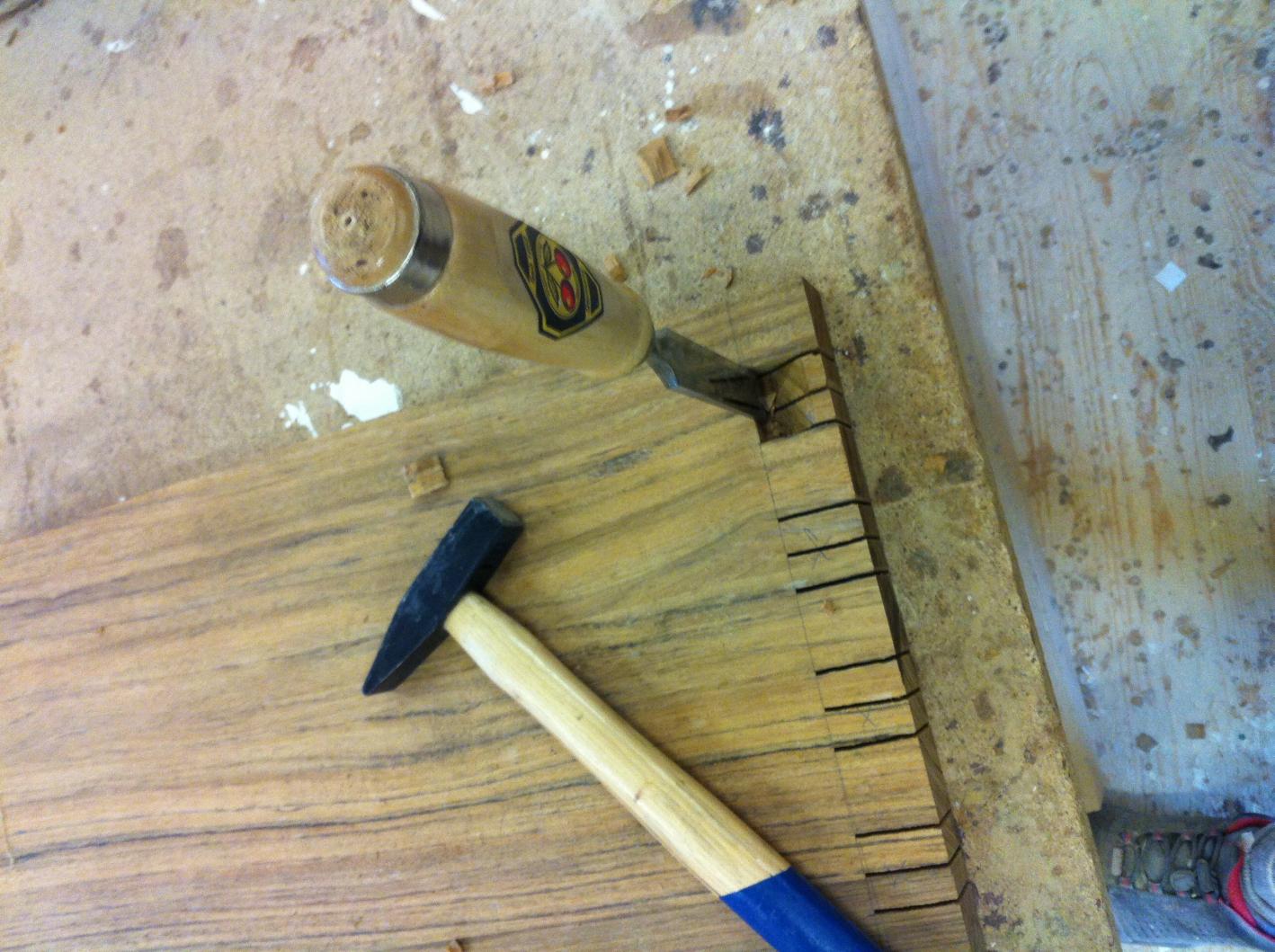

wie könnte es anders sein habe ich mich selbstverständlich für diese korpusverbindung entschieden
war es das wert?

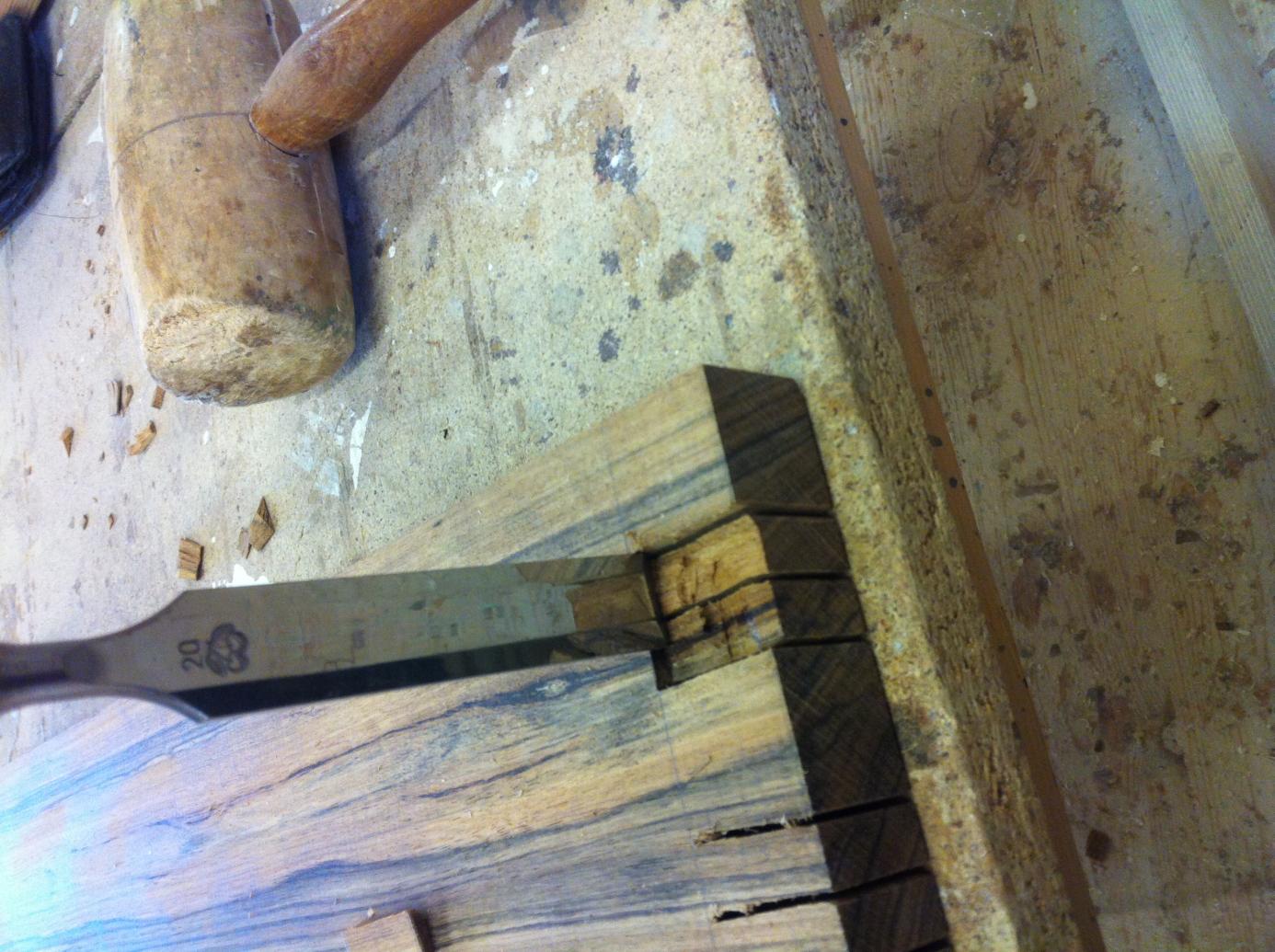

puh ovangkol ist wirklich unglaublich hart


soweit für heute
die tage gibts mehr

falls jemand tipps fragen oder anderweitigen senf hat immer her damit



[Myxin]

Die Speaker sind schonmal sehr gut! *g*
; )



[LGC]

Sieht schon mal gut aus! Um die Verzahnung hinzukriegen, hast Du Dich bei diesem Holz wohl ganz schön abgerackert.
Aber das sind einige harte Arbeitsstunden und dann folgen tausende Stunden, an denen man die Box beim Musikmachen genießen kann. Lohnt sich also in jedem Fall!



[Bluestube]

Ich finde das Finish einfach nur goil!
Willst Du etwa Tolex darüberkleben?

Meine 2x12"er habe ich aus Birkensperrholz (unverzapft) gefertigt, dann jedoch aus optischen Gründen grün-schwarzen Tolex übergezogen. Hat auch unglaublich Resonanz mit 2x G12H von Celestion.
Dein Holz dürft das jedoch toppen. Bin gespannt auf den weiteren Werdegang...



[No Mercy]

Sieht wirklich extrem gut aus! Klasse Maserung und dir scheint die Verzahnung auch sehr gelungen. Wie schwer ist denn Ovangkol? Nicht, dass sich dann der "Tragbar"-Vorteil einer 2x12 bei so einem massiven Gehäuse in Wohlgefallen auflöst...



[MrBrownstone]

Sieht echt super aus mit der Maserung!
Da kann dann auch die Freundin nichts gegen das gute Stück haben wenn es einzieht ... schöner als jeder Wohnzimmertisch



[brownsoundmichl]

ertsmal danke für das interesse

jetzt wo es geschafft ist bin ich ganz froh den korpus gezinkt zu haben

tolex kommt nicht drauf.. lediglich eine frontbespannung samt keder
wie so etwas resoniert kann ich natürlich nicht sagen.. ich habe zwar mal nen markV combo mit bubinga customshopgehäuse getestet aber der klingt natürlich sehr gut

vom gewicht ovangkol zu multiplex wird sich nicht viel nehmen.. ich habe allerdings aus optischen und konstruktiven gründen 30mm starkes material gewählt (später dazu mehr) dadurch wird das gute stück doch etwas schwerer als normal

ne freundin hab ich nicht aber vielleicht falle ich mit dieser box den mädls etwas besser auf


den baufortschritt werde ich heute abend noch aktualisieren denn jetzt brauch ich erst was zwischen die zähne



[Basstom]

Abonniert!



[brownsoundmichl]

folgendermaßen ging es weiter

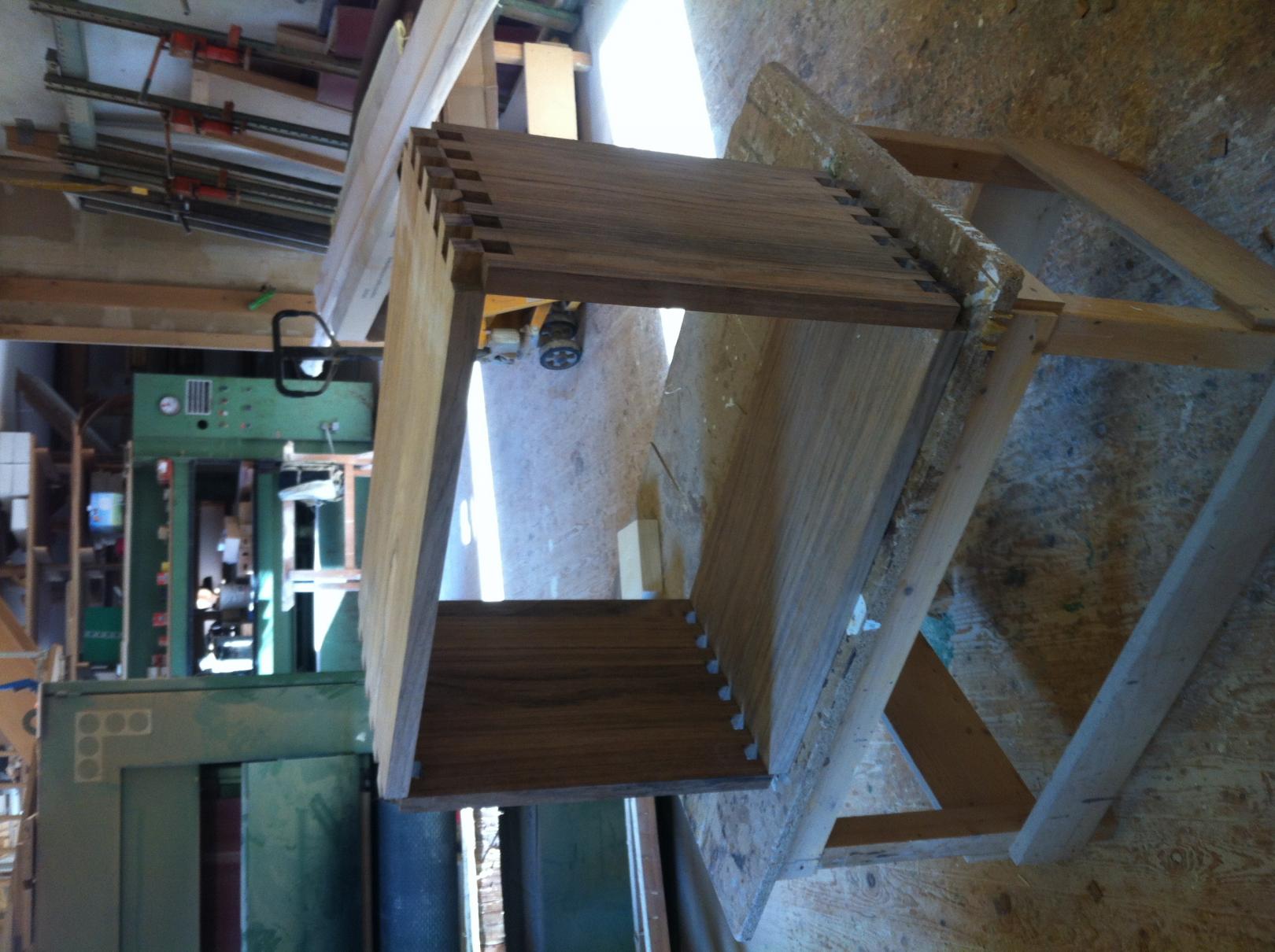

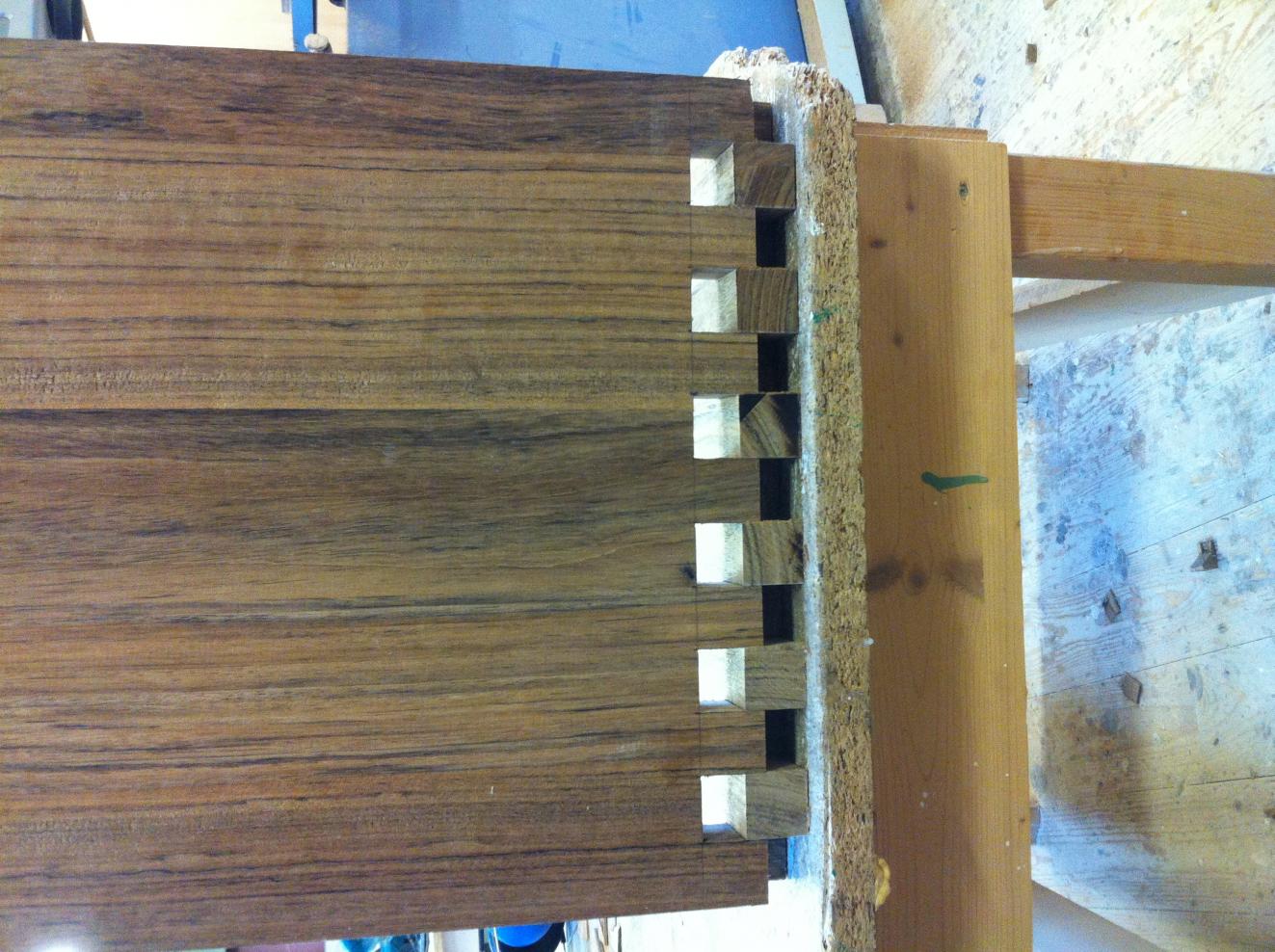

die eckverbindungen sind soweit alle fertig


jetzt der punkt warum 30mm wandstärke...
wie schon gesagt zum einen kommt die eckverbindung schöner raus aber der hauptgrund war/ist so kann ich die schallwand in den korpus einnuten!
material für die schallwand ist 20mm multiplex

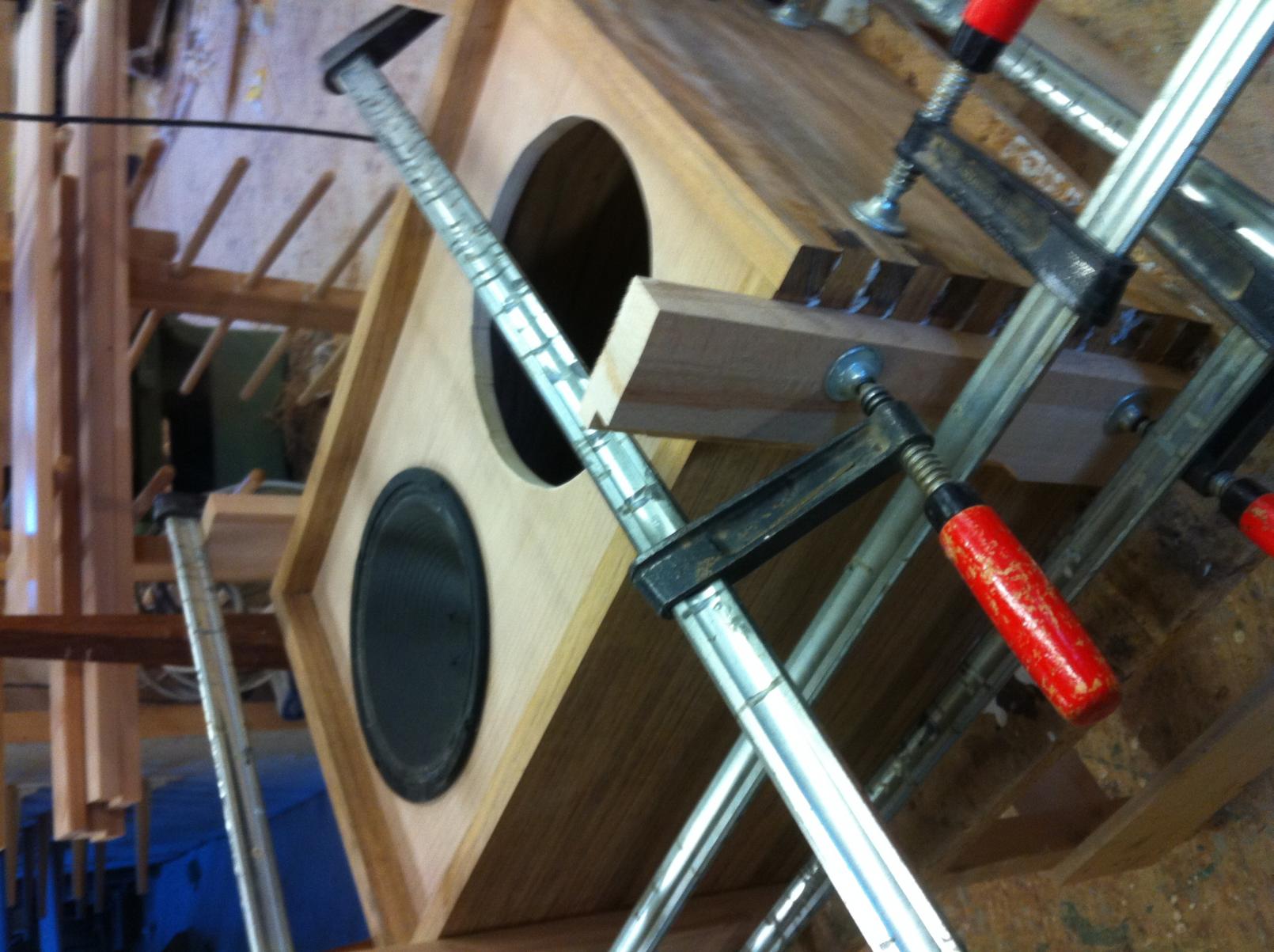

wie man sieht ist die kiste jetzt verleimt
logischer weise muss wegen der eingenuteten schallwand sie jetzt schon rein^^
auf der rückseite hab ich noch einen falz für die rückwand gefräst und eine speakertrennwand eingebaut

dann hab ich mir was für die bespannung überlegt
es schien mir am einfachsten einfach eine platte aus 8mm sperrholz zurecht zu schneiden.. speakers ausgeschnitten usw

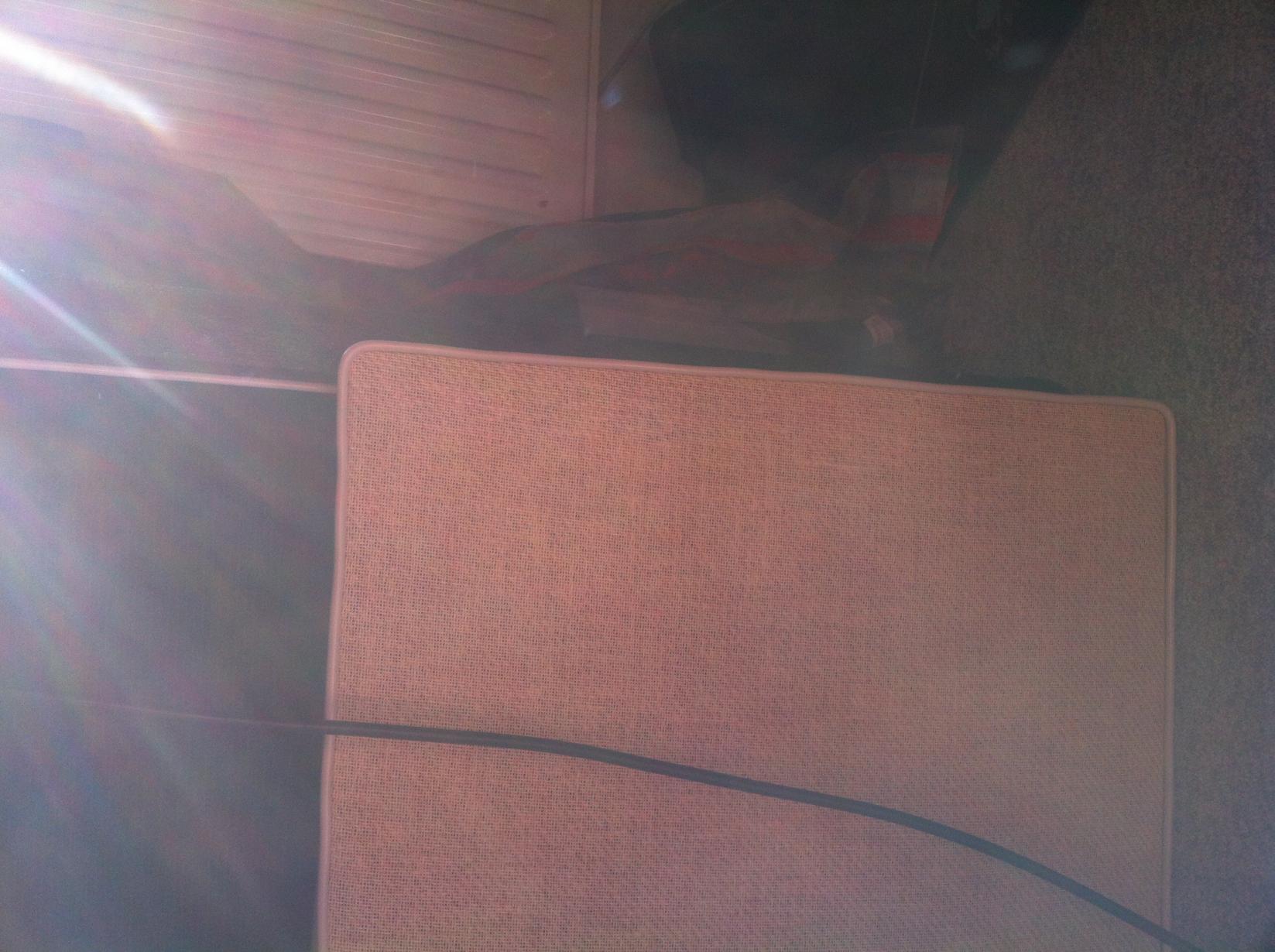

dieses teil hab ich dann schwarz lackiert und bezogen


dann der rückschlag
ich hab bei der bespannung zu wenig luft gelassen
stoff+keder tragen doch etwas an der größe bei
naja wieder 1000 klammern raus...

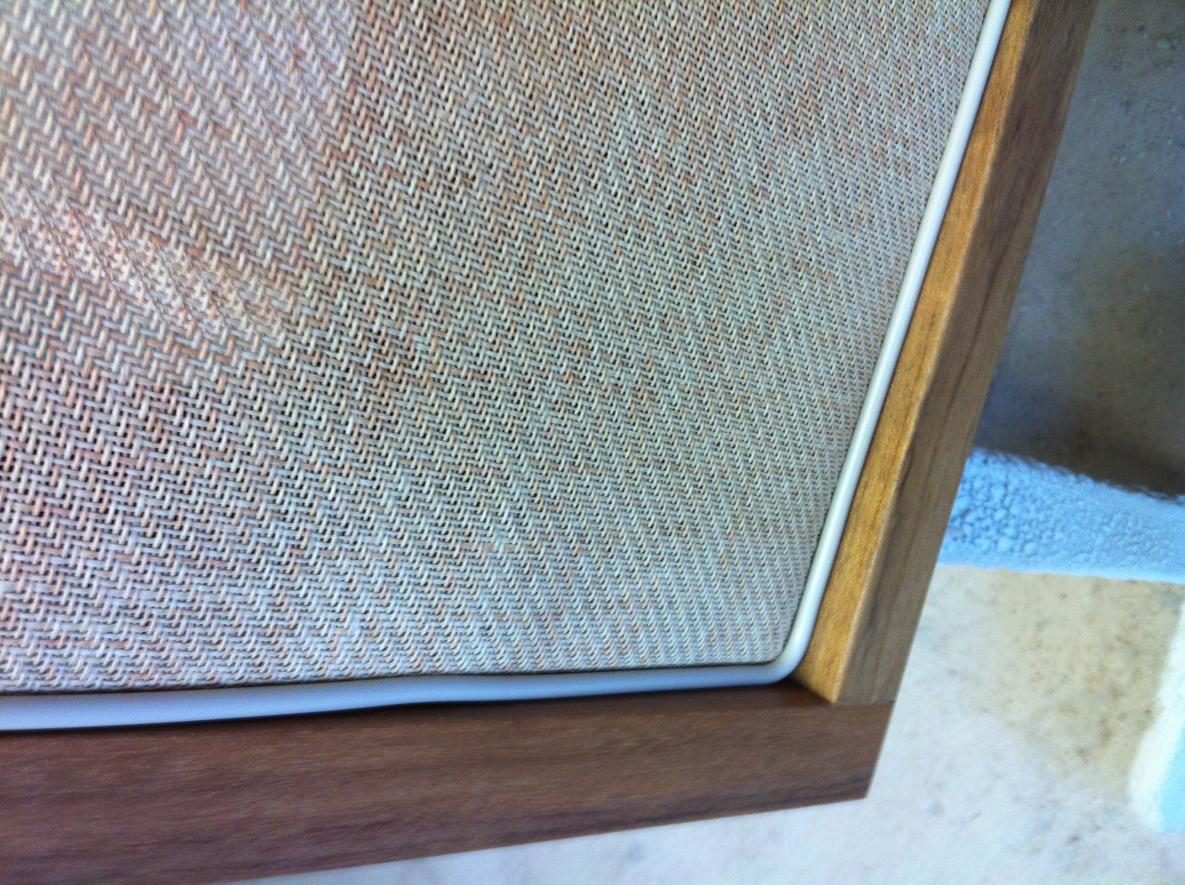

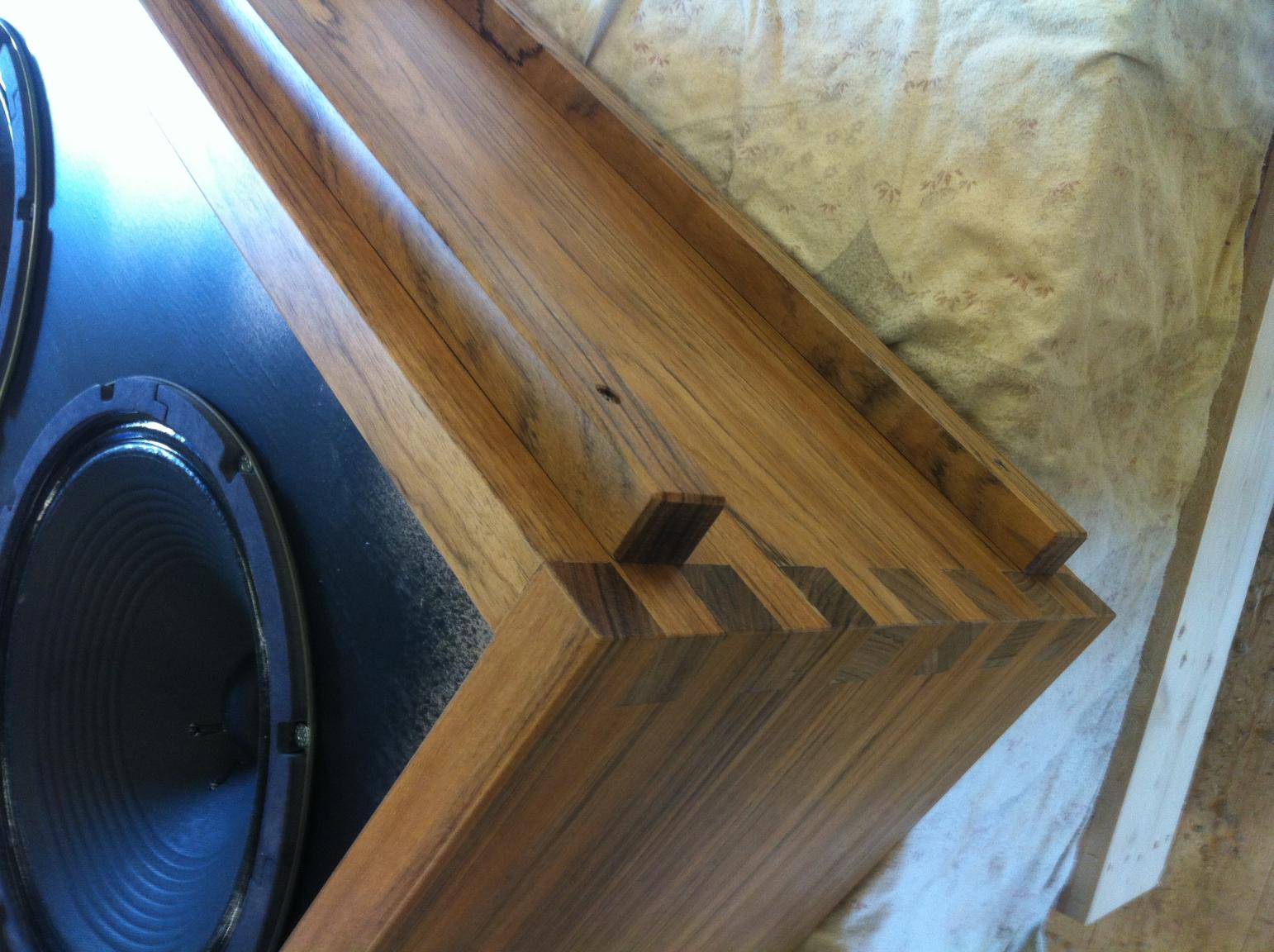

eine ecke hab ich mal so reingehalten wie es später aussehen könnte

ich finds geil

so und zum schluß noch ne frage:

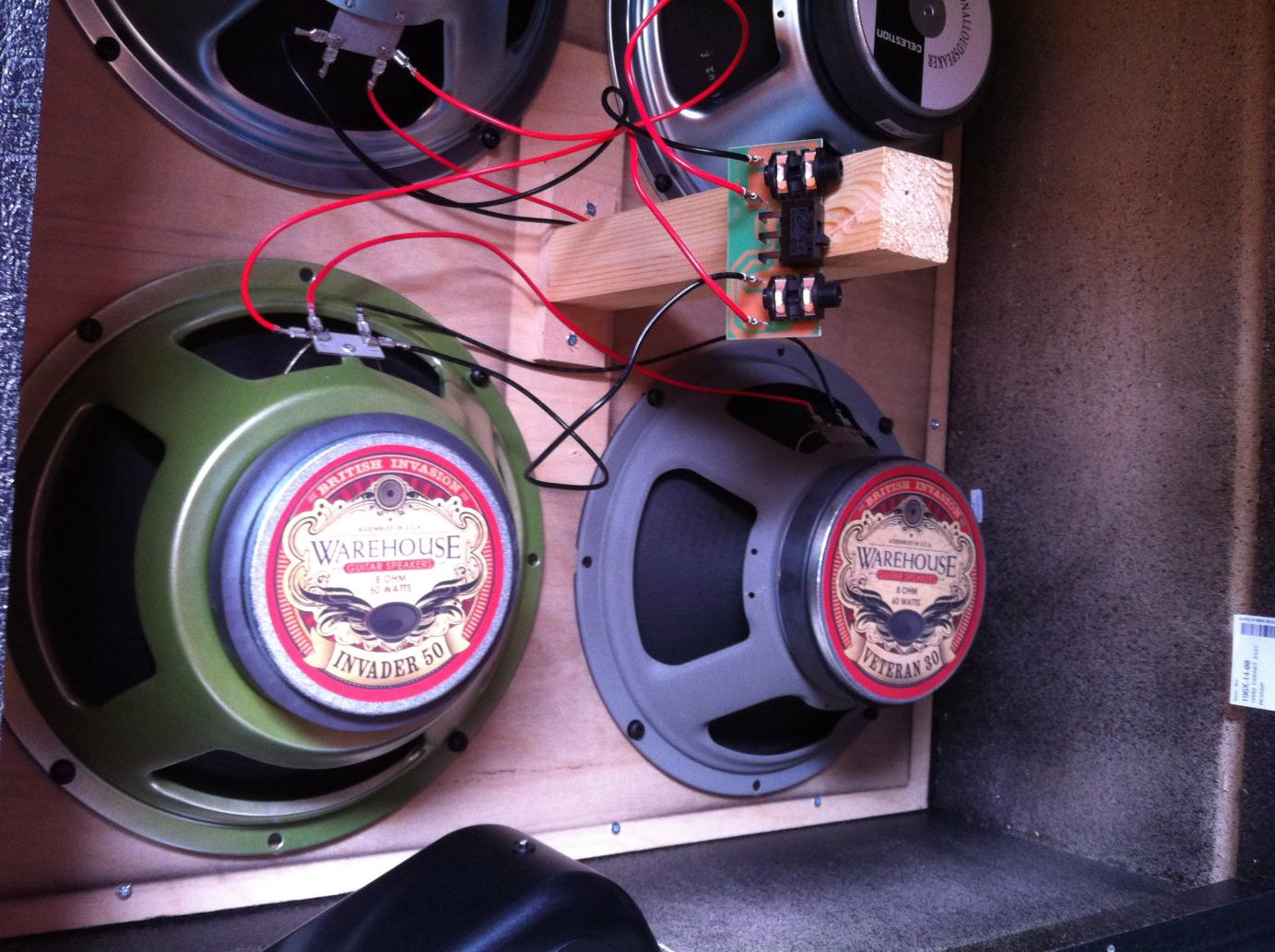

wie nennt man diese schaltung?
ist sie überhaupt richtig?
funktioniert sie?
welche impedanz ergibt sich?

vielen dank an dieser stelle
morgen gehts weiter



[Bluestube]

Ein Stück wie aus der Möbelmanufaktur. Ich bin allein vom Herstellungsprozeß total begeistert.
Bist Du Tischler?

Das Drahtchaos kann ich leider nicht richtig überblicken, daher einfach mal kurz kluggeschissen:
Überprüfe mal die vorhandene Verdrahtung wie folgt:
Bei serieller Verdrahtung, also Minuspol von A mit Pluspol von B mußt Du die Impedanz addieren. Also wenn Deine Boxen je 8 Ohm haben ergibt die Gesamtimpedanz 16 Ohm

Bei Parallelverdrahtung, also Pluspol von Lautsprecher A am Pluspol von Lautsprecher B - und Minuspol von Lautsprecher A am Minuspol von Lautsprecher B werden die beiden Impedanzen multipliziert (8x8=64) und dann durch die Summe der beiden Impedanzen (8+8=16) dividiert: 64/16= 4 Ohm.

Wie gesagt, wenn ich den Kabelsalat besser überblicken könnte, hätte ich es Dir gern direkt ausgerechnet.
Aber so wünsche ich Dir auf jeden Fall weiterhin viel Freude beim Bau und vor allem anschließend beim SOUND!
Blues zum Gruß,
Markus

Ergänzung/Mein Tip: Kauf Dir bei TAD zum Beispiel ein Verkabelungsset http://www.tubeampdoctor.com/de/sho...gs_Set_fuer_Boxen_mit_zwei_Lautsprechern_1306
Da brauchst Du noch nichtmals löten...

(Ich hoffe, der Link ist hier erlaubt...)



[brownsoundmichl]

richtig erkannt bluestube
vielen dank für deine bemühungen aber ich kann damit nichts anfangen
hab ehrlich gesagt nichts verstanden

ich hab mir schon ein fertiges set gekauft allerdings von tt
https://www.tube-town.net/ttstore/product_info.php/info/p3358_TT-Anschlussterminal-Mono-Stereo.html
kenn mich aber null aus
ich habs wie den "stereo mode" verkabelt
keine ahnung welche impedanz ich jetzt hab


später am abend folgen wieder fotos
heute ist gut was passiert



[brownsoundmichl]

ok weiter gehts
die rückwand hab ich eingepasst..das anschlußfeld ausgeschnitten..die löcher gebohrt
Anhang anzeigen 295519

dann alles geschliffen und die kannten gebrochen
Anhang anzeigen 295521

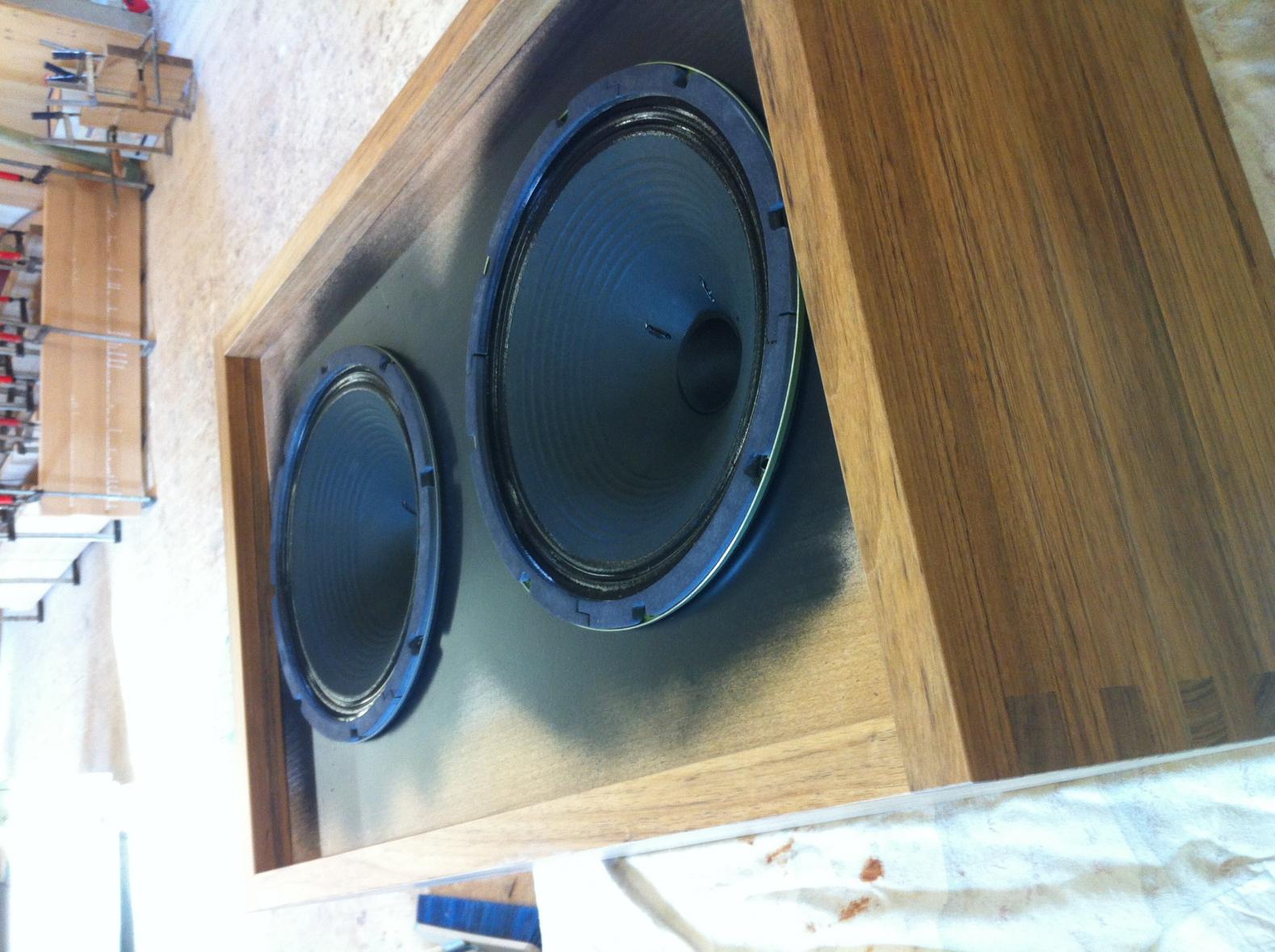

grundiert lackiert und die schallwand geschwärzt
Anhang anzeigen 295523

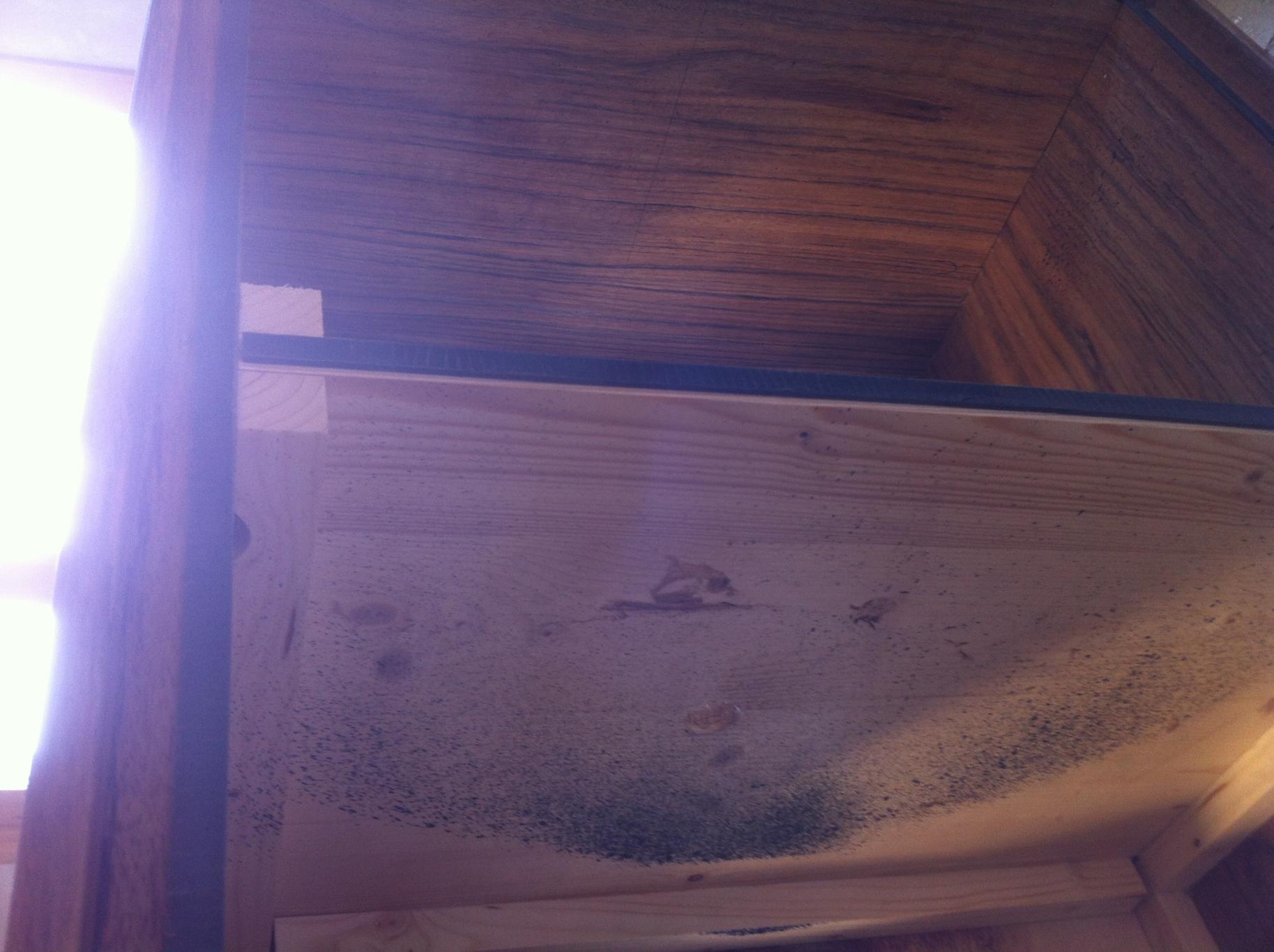

zur sicherheit hab ich noch etwas vorlegeband in den rückwandfalz geklebt
Anhang anzeigen 295525

dann das schönste der gesammten bauphase

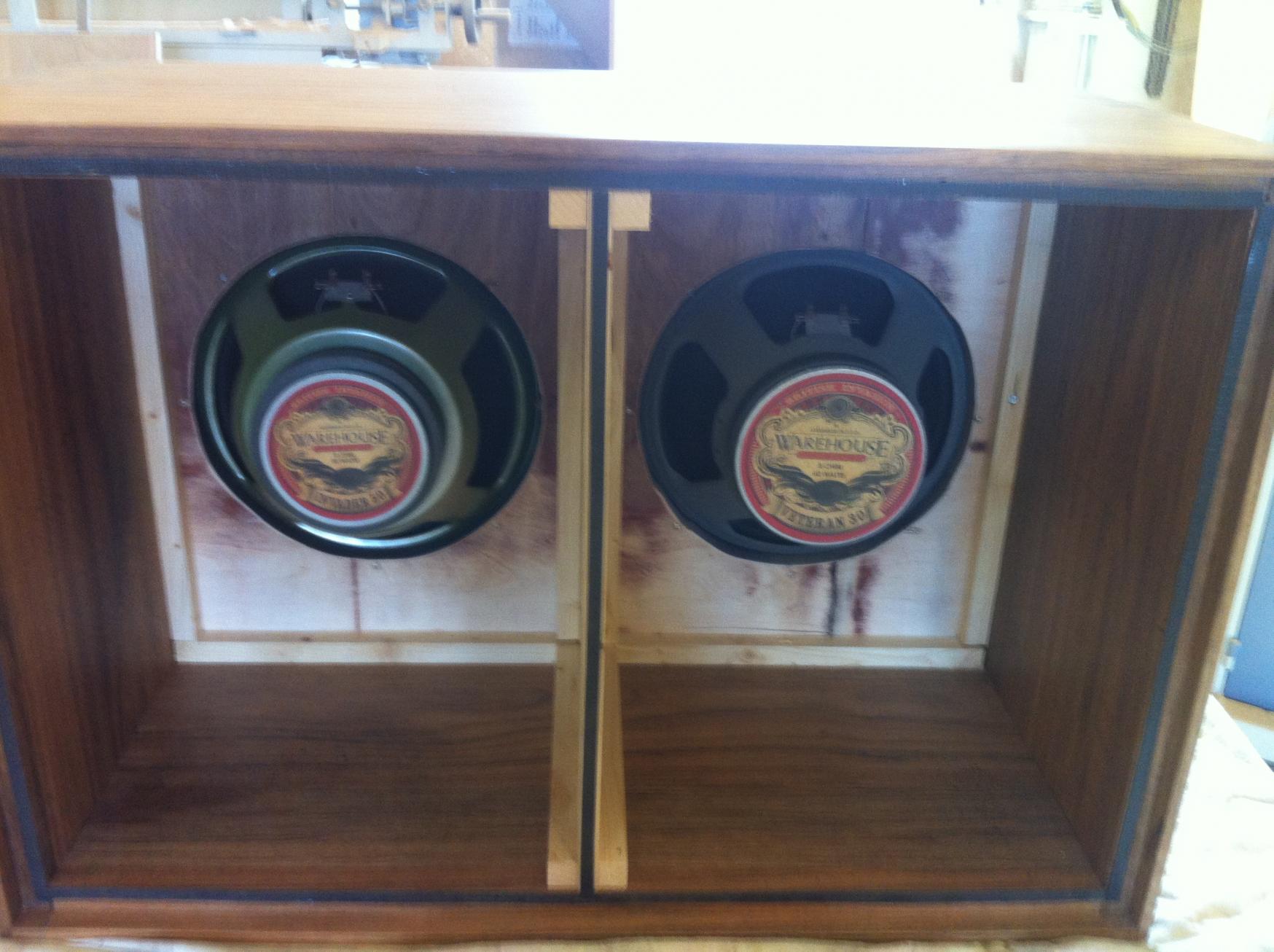

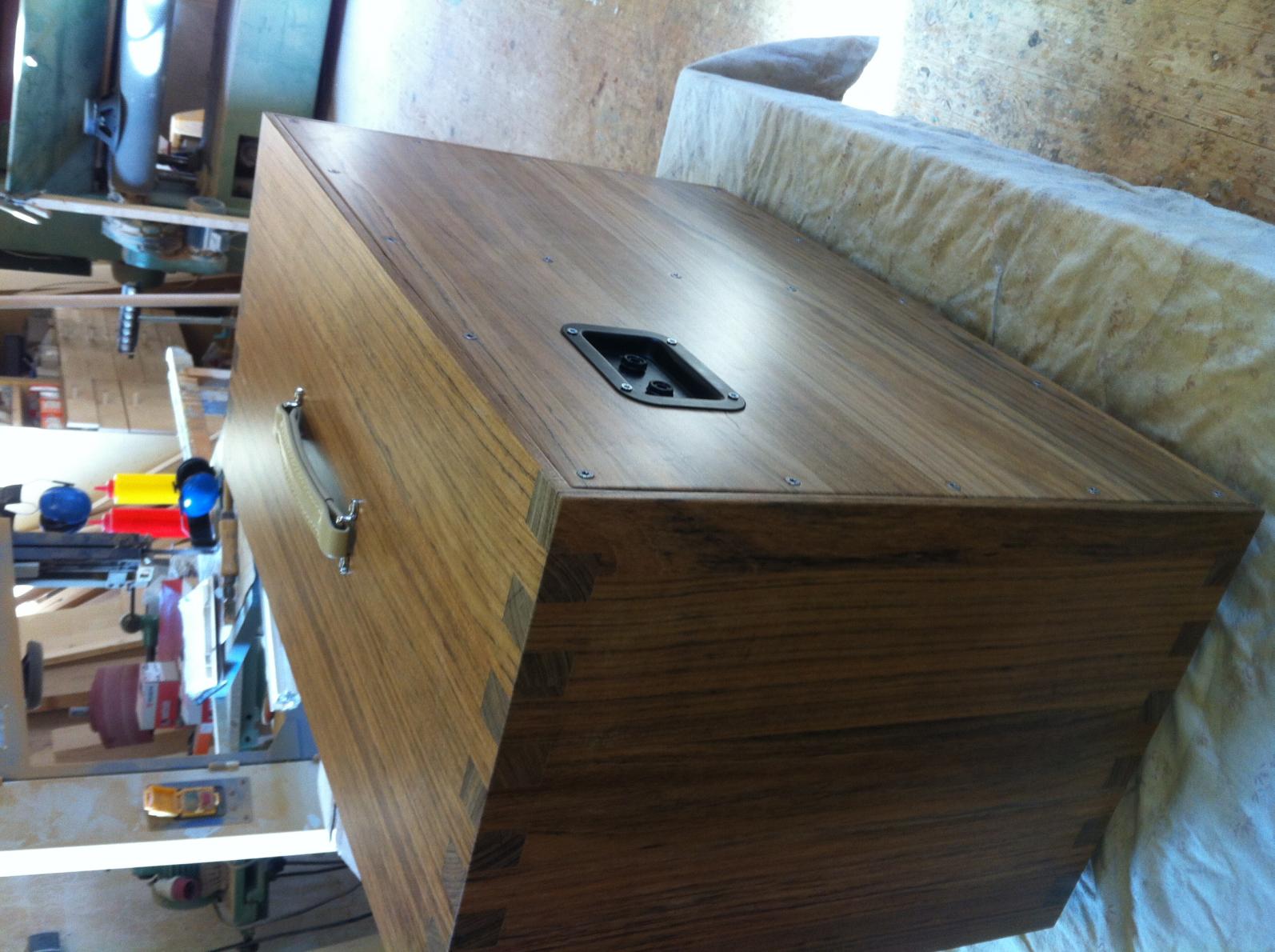

speaker rein..zusammen gestöpselt..rückwand rein..das schwarze ding angeschraubt..füße montiert und ein netter griff drauf
Anhang anzeigen 295526Anhang anzeigen 295527Anhang anzeigen 295529Anhang anzeigen 295531Anhang anzeigen 295533Anhang anzeigen 295534

das problem mit der bespannung kann ich leider erst am freitag lösen denn die klammern sind mir ausgegangen
so lange kann ich leider kein bild von der fertigen posten^^

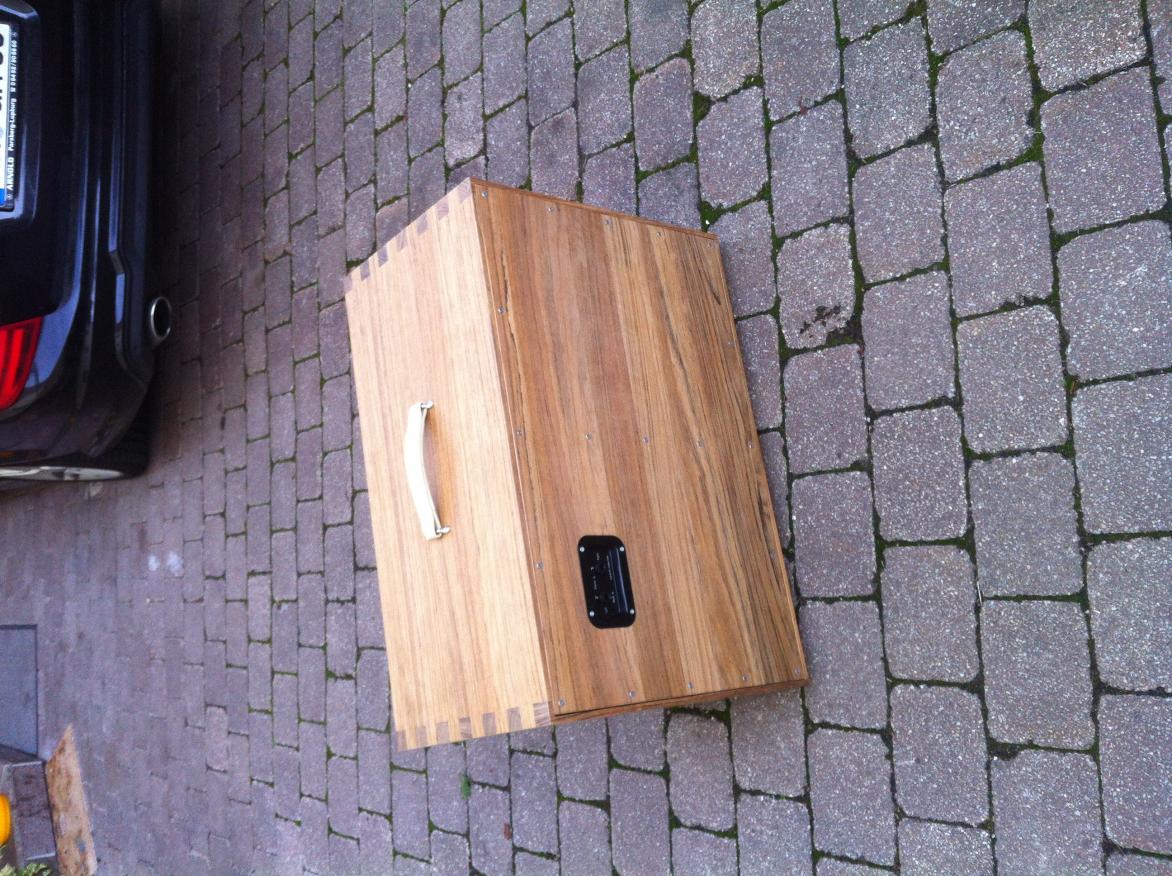

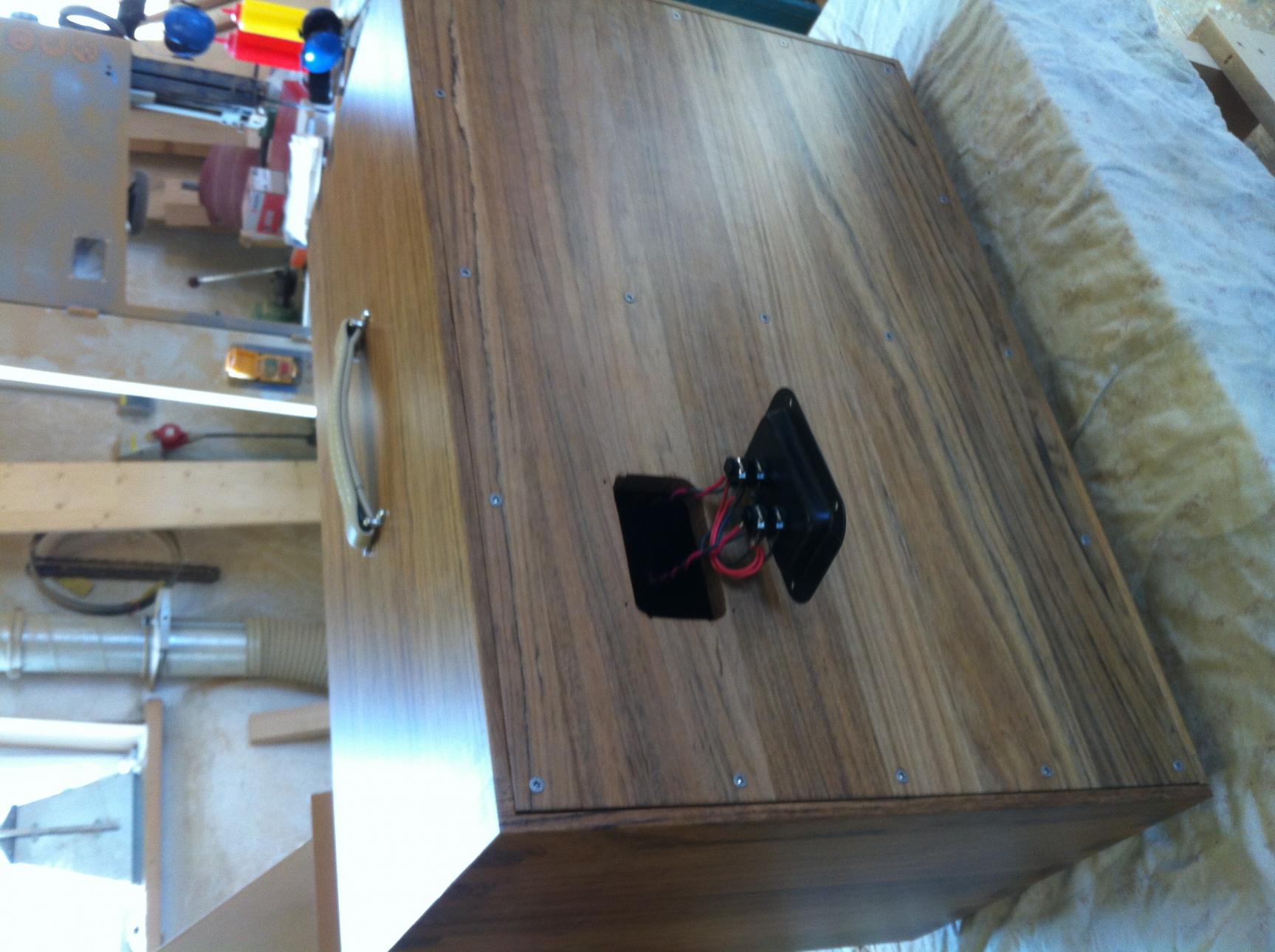

aber von hinten ist sie schon mal recht hübsch

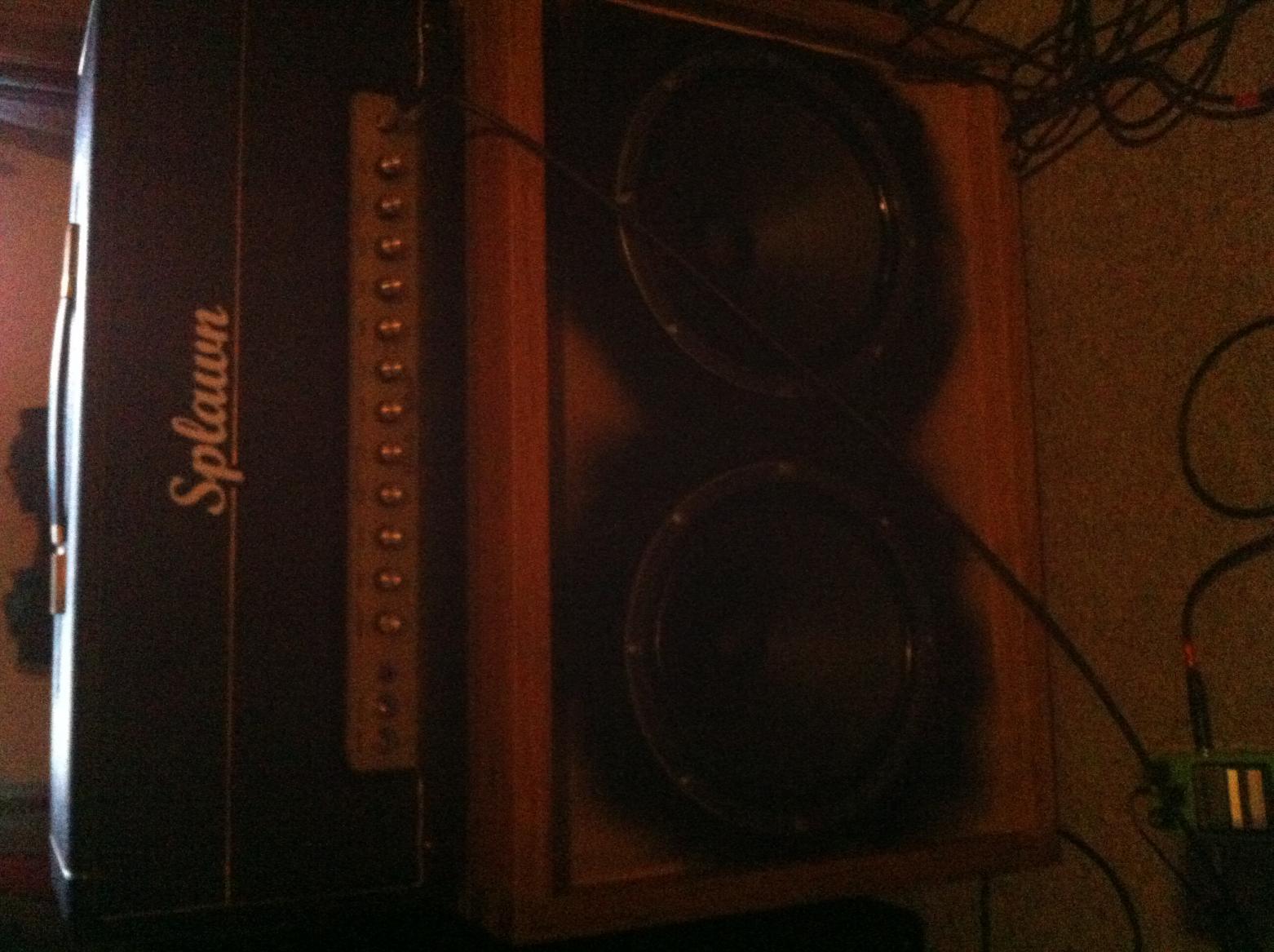

und dem soundmonster konnte sie auch trotzen (vorab nur mal im stereobetrieb von den 4ohm ausgängen bis mir jemand helfen kann^^)


die gute bringt übrigens stolze 37kg auf die wage und hat gaaaaanz ordentliche bässe auf lager
mehr kann ich dazu im moment nicht sagen da ich sie meinen amps zuliebe nur kurz angetestet habe

die ganz fertige kiste zeig ich dann mal am wochenende..
werde vielleicht auch eine di spur aufnehmen und mit mehreren boxen (zum vergleich) etwas reampen und hochladen
aber erst wenn die speaker ein paar stunden aufm buckel haben

ich hoffe optisch gefällt sie schon den einem oder anderem und wer weiß vielleicht ziehe ich oder hoffe ich ein paar nachahmungstäter nach

break
und vielen dank für die anteilnahme bis jetzt



[Bluestube]

Congrats!
Wirklich ein hammergeiles Teil aus dem "Custom-Shop". Es fehlt nur noch der Chromkäfig auf der Oberseite, woraus an die 12 Röhren glimmen...



[MrBrownstone]

Die Box gefällt mir definitiv!
... zum verheizen wäre das Holz VIEL zu schade gewesen. Schön das du es retten konntest.
Dann heißts mal warten auf die Soundsamples



[brownsoundmichl]

danke leute
mir fällt eben auf einige bilder funktionieren nicht...
2. versuch


- - - Aktualisiert - - -

ach ja
ich hab immernoch keinen peil welche schaltung das ist
falls sich also doch jemand findet der mir helfen kann wär ich sehr dankbar



[Bluestube]

Moin,
wie gesagt, der Brüllwürfel ist ein Traum!

Schaltung: Kannst Du auf Bild IMG_2063.jpg mal die Kabel sondieren, die NICHT von den Lautsprechern kommen? Also abbiegen oder irgendwie absondern und neu fotografieren.
Dann kann man vielleicht erahnen, wie was mit wem verdrahtet ist...



[borgward]

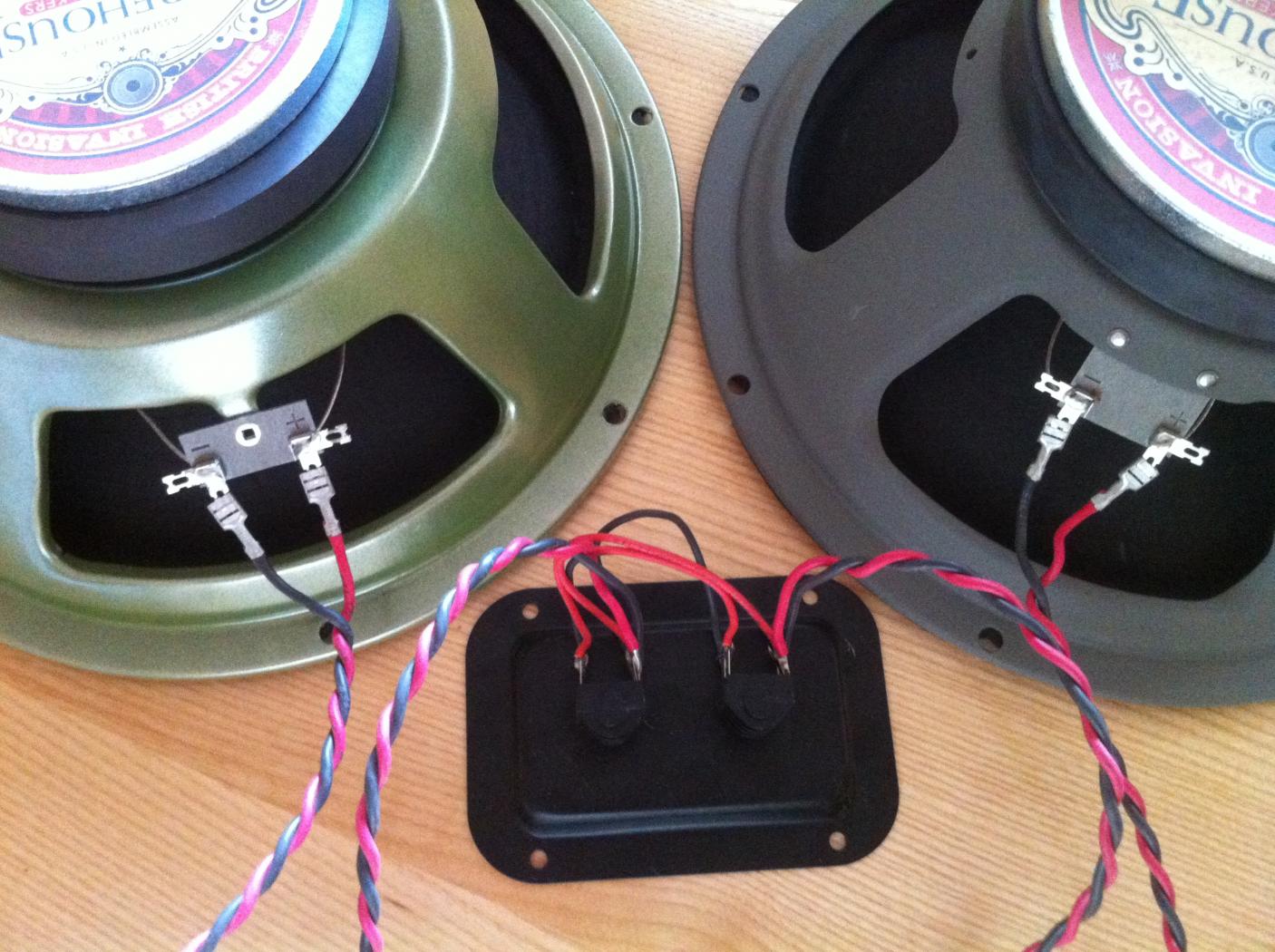

so und zum schluß noch ne frage:
Anhang anzeigen 295438
wie nennt man diese schaltung?
ist sie überhaupt richtig?
funktioniert sie?
welche impedanz ergibt sich?

Der Kabelsalat ist auf dem Bild wirklich kaum zu durchschauen, aber so wie es scheint, hast du zumindest den rechten Lautsprecher kurzgeschlossen - d.h. funktioniert so nicht.

Korrektur:
Auf einem Bild weiter unten sieht man die Buchsen besser; Lautsprecher ist wohl doch nicht kurzgeschlossen

Schreib doch lieber mal, welche Impedanz(en) du bei deiner Box haben willst, dann kann ich dir ggf. eine Zeichnung für die Verkabelung machen.
Bei 2 Lautsprechern mit jeweils 8 Ohm kannst du eine oder bei etwas mehr Aufwand auch mehrere von folgenden Möglichkeiten wählen:
Parallel: 4 Ohm
Seriell: 16 Ohm
Stereo: 2x8 Ohm



[Adam_Filth]

Die Box sieht wirklich traumhauft aus, da wird man direkt neidisch, wenn man zwei linke Hände hat und sowas nicht selbst basteln kann!



[borgward]

Hallo brownsoundmichl,

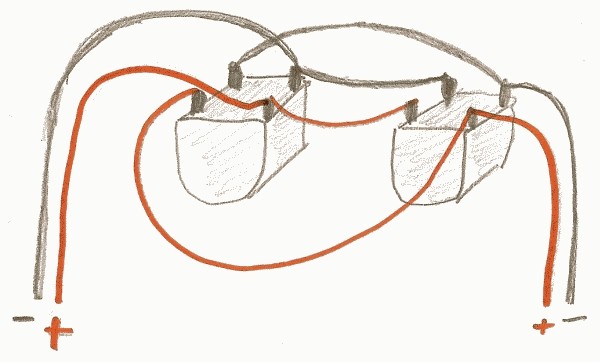

schau mal nach, ob die Verkabelung so wie in der angehängten Zeichnung ist. Wenn ja, dann ist alles ok, und du hast eine Stereo / Parallel Schaltung; d.h. wenn du nur eine Buchse belegst (egal welche), dann sind beide Speaker parallel geschaltet (Impedanz ist dann 4 Ohm). Werden beide Buchsen belegt, dann hast du eine Stereo-Box mit 2 x 8 Ohm.



[brownsoundmichl]

moin leute

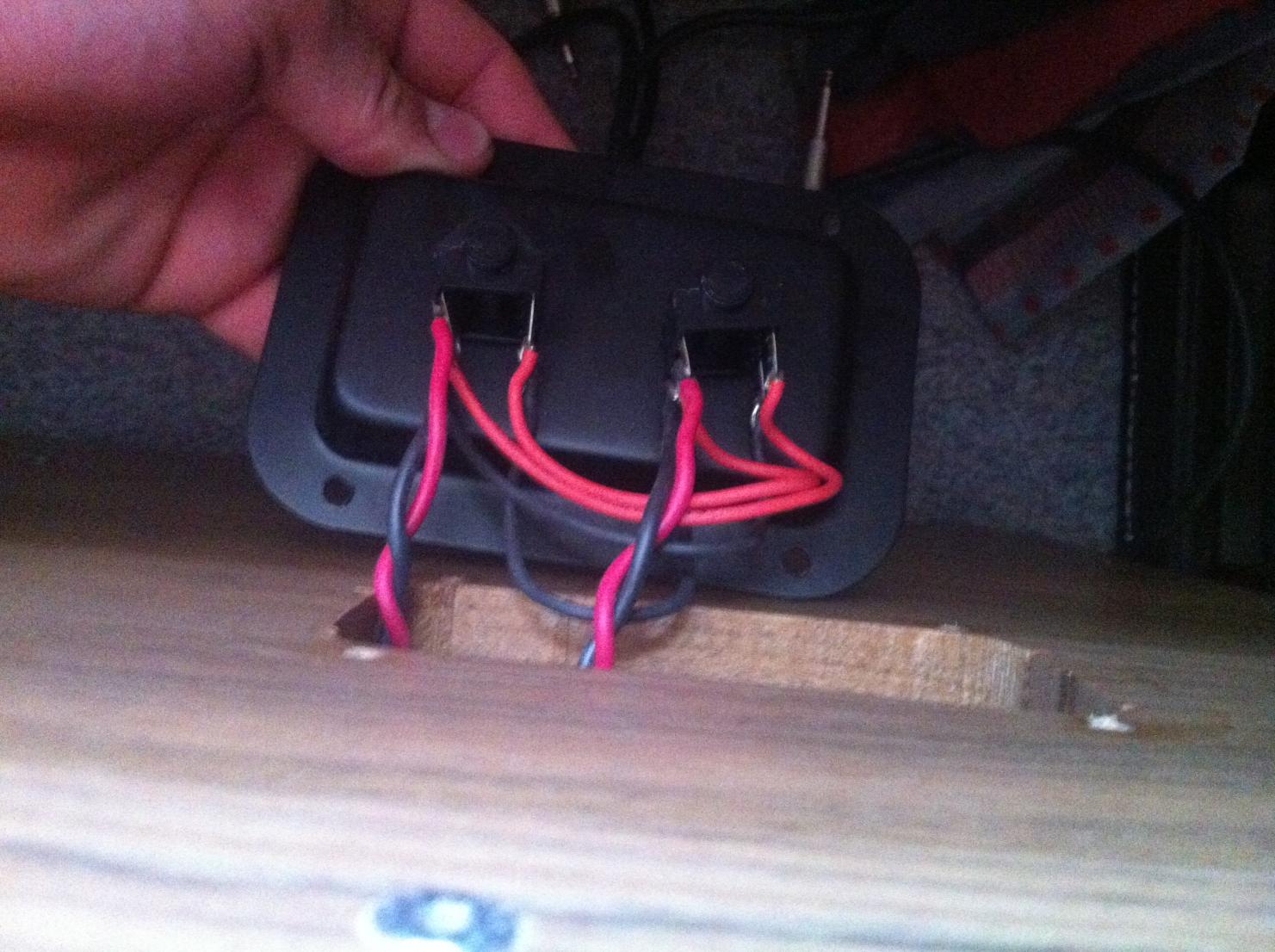

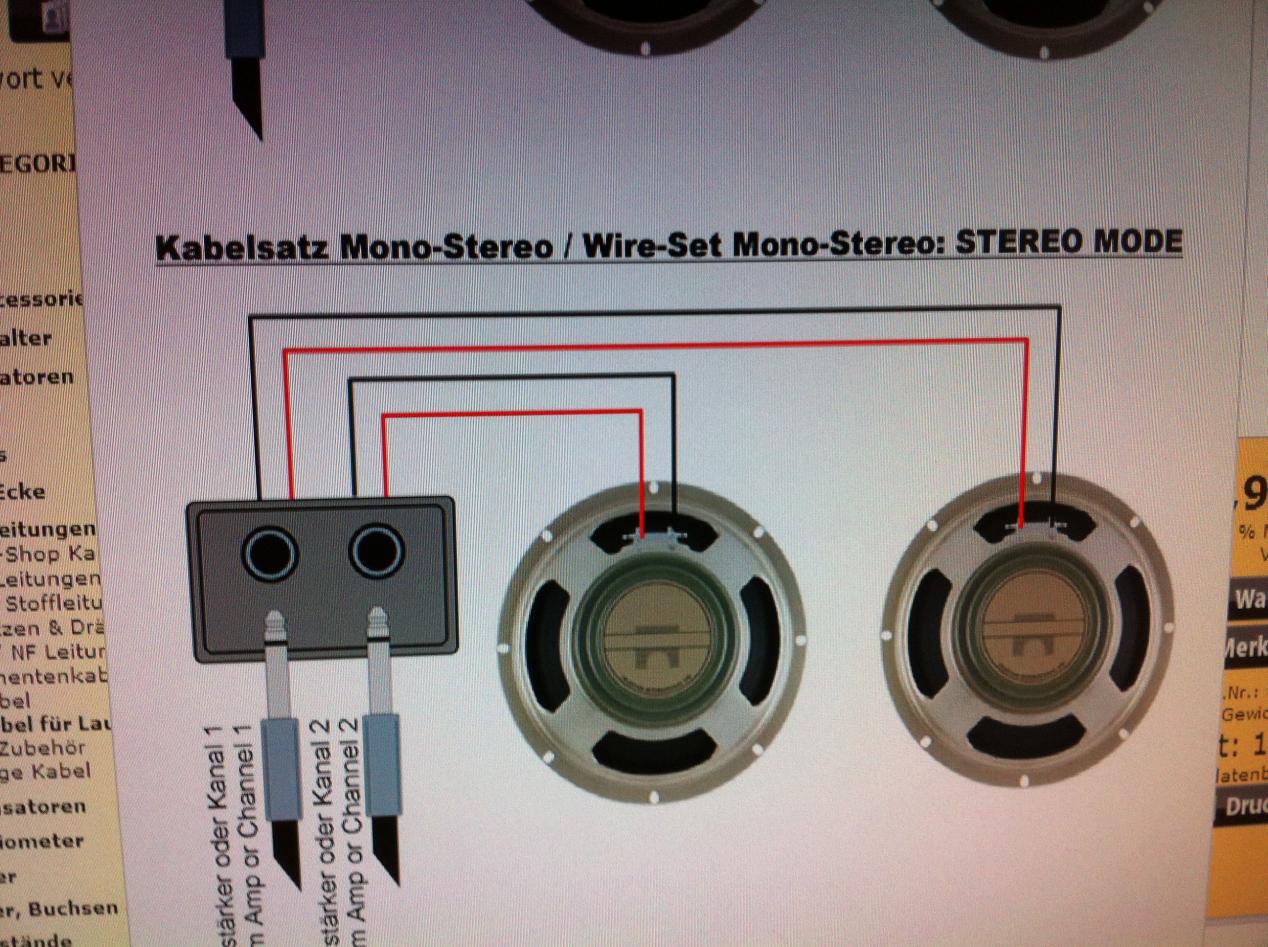

hier das foto

und so hab ich sie angeschloßen

ich glaube borgward hat das rätsel gelöst
vielen dank an alle für die bemühungen

letzter part:

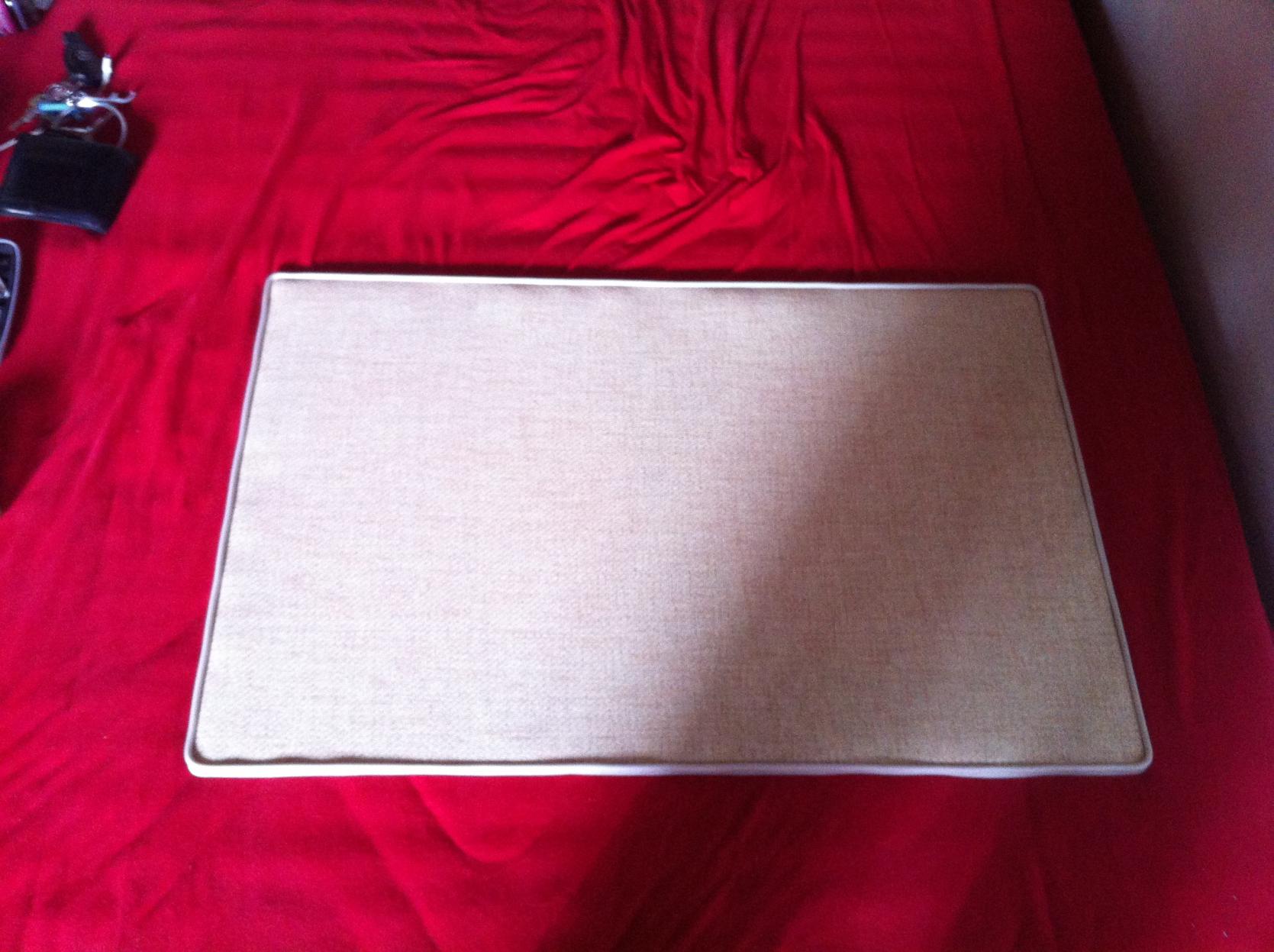

bespannung versuch 2

nicht so sauber wie beim ersten mal aber wenn dieses zeug schon mal gespannt war geht das gar nicht mal so leicht

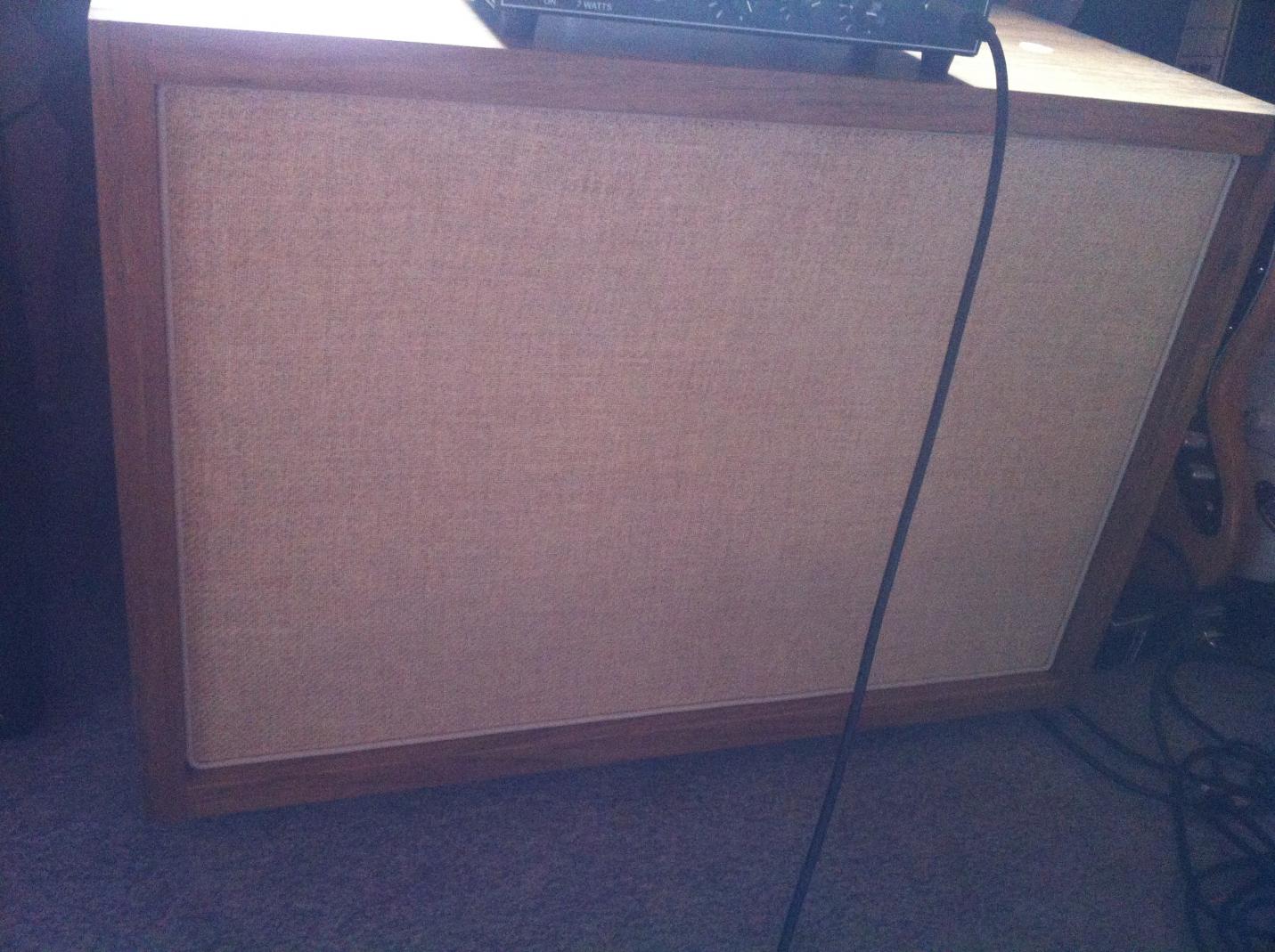

und

passt

wie versprochen werde ich nach dem einspielen der speaker ein paar samples hochladen
hat jemand irgendwelche bestimmten wünsche dazu?

mit dem einspielen beginne ich übrigens ab sofort
