Bass Big Muff Pi mit fehlendem Widerstand

[gemather]

Hallo,

bin Besitzer eines Bass Big Muff Pi.
Es wurde gesagt, er gleiche dem Black Muff von Sovtek
im Klang, so habe ich ihn gebraucht gekauft.
Alles funktioniert, auch alle Schalterstellungen.

Nur fehlt auf der Platine die Belegung von R42.
Der Platz ist leer. R42 liegt sehr zentral, mittig
auf der Platine oberhalb zwischen den Klinkensteckern.

Nun wollte ich fragen, ob das bei anderen Besitzern
von diesen Muff´s auch so ist, oder der Vorbesitzer da
was weggelötet hat? Und wenn ja, welchen Wert hat R42
normal wohl gehabt?

Grüße gemather



[gemather]

Hallo,
ich habe 39n an Stelle von R42 gelötet, alles wieder gut!

Vorher klang der Muff iwie nicht gut.

Jetzt ist der Klang in Stellung "Bass Boost" zu "Normal" deutlich straffer/voluminöser
und der Wechsel beider Positionen wirkt nun sinnhafterweise wie das Umschalten
zwischen zwei Versionen des Sovtek Black Muff Pi. - genial -



[gemather]

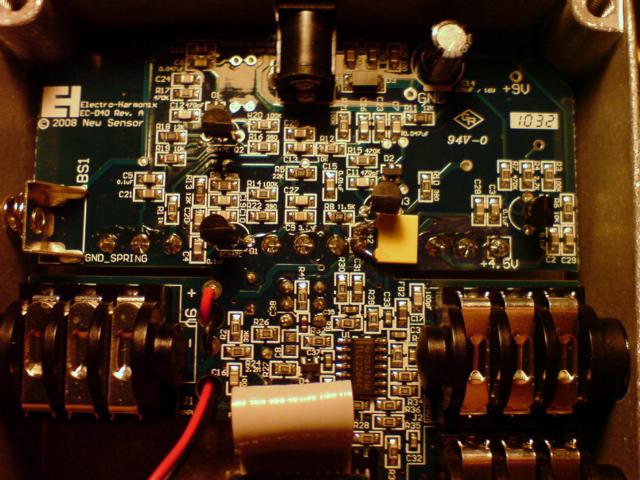

Ich habe mal ein Foto gemacht.
Das 39nF ist das gelbe Teil mittig,
C8 liegt unter dem gebogenem Flachkabel für den Schalter.



[phess90]

Mach aber mal die Lötstelle sauber, so wird die nicht lange überleben.



[gemather]

Gereinigt ist,
nur lässt sich nicht weckputzen, dass hier gepfuscht wurde,
beim erstem Lötpunkt war zuviel Lot auf der Spitze.
Mir ist das Löten an SMD Bauteilen neu, freue mich, dass es überhaupt
geklappt hat und die Einheit immer noch funktioniert.

UND:

Ich habe "Bass Muff mod" als Suchbegriff eingegeben und auf "Talk Bass"
eine gemoddete Platine eines Amerikaners gesehen auf der ebenfalls R42 und C8 fehlen.
Somit wurde meine Frage beantwortet, das dies bereits vom Werk her so ist.



[bluesfreak]

R42 => Widerstand... 39nF = Kondensator ?? wie geht das bei Dir zusammen?



[phess90]

Als Rs auf Bestückungsseiten werden oft auch Kondensatoren bezeichnet. Das hat nichts zu sagen.
Ich meine mit "reinigen" auch nochmal neu Löten, die Lötstelle ist kalt.

edit: Ist natürlich ein Blödsinn, siehe unten



[bluesfreak]

Als Rs auf Bestückungsseiten werden oft auch Kondensatoren bezeichnet. Das hat nichts zu sagen.

Bitte? R = Resistor, C = Capacitor... so wird schon immer benannt und mir wäre nach fast 25 Jahren in der Elektronikbranche auch keine Änderung der Nomenklatur bekannt.
Wenn natürlich die Russen oder Chinesen beim Bestückungsmaske drucken durcheinander kommen ist das ne andere Geschichte aber das fällt dann unter das Thema Qualitätskontrolle des Herstellers... und zum Thema Lötstelle: Das ist nicht kalt, das ist gepatzt und macht vermutlich nen Kurzen zwischen den zwei Anschlusspads...SMD Löten will gelernt sein und man braucht auch spezielles Werkzeug (Lötnadel, dünnes Lot, ruhige Hand und ne Lupe)



[phess90]

Ja klar, ich meinte Dioden. Sorry Cs ist natürlich quatsch. Und doch, die Lötstelle wird kalt werden so wie sie aussieht.



[gemather]

Ich habe zuerst Widerstände ausprobiert und dabei gesehen,
dass ein Kondensator besagter Größe hier gut klingt.
Jeder mag wie er will hier einen Widerstand verwenden.

Das Lot ist teures amerikanisches Feinlot mit Bleizusatz,
damit kann ich ganz schön rumpfuschen und es fließt und
leitet sehr gut.



[phess90]

Und genau das ist das Problem, denn das Wah ist unter Garantie bleifrei gelötet. Ich löte zuhause auch bleihaltig aber durch die RoHs-Geschichte die Hersteller nicht mehr.



[gemather]

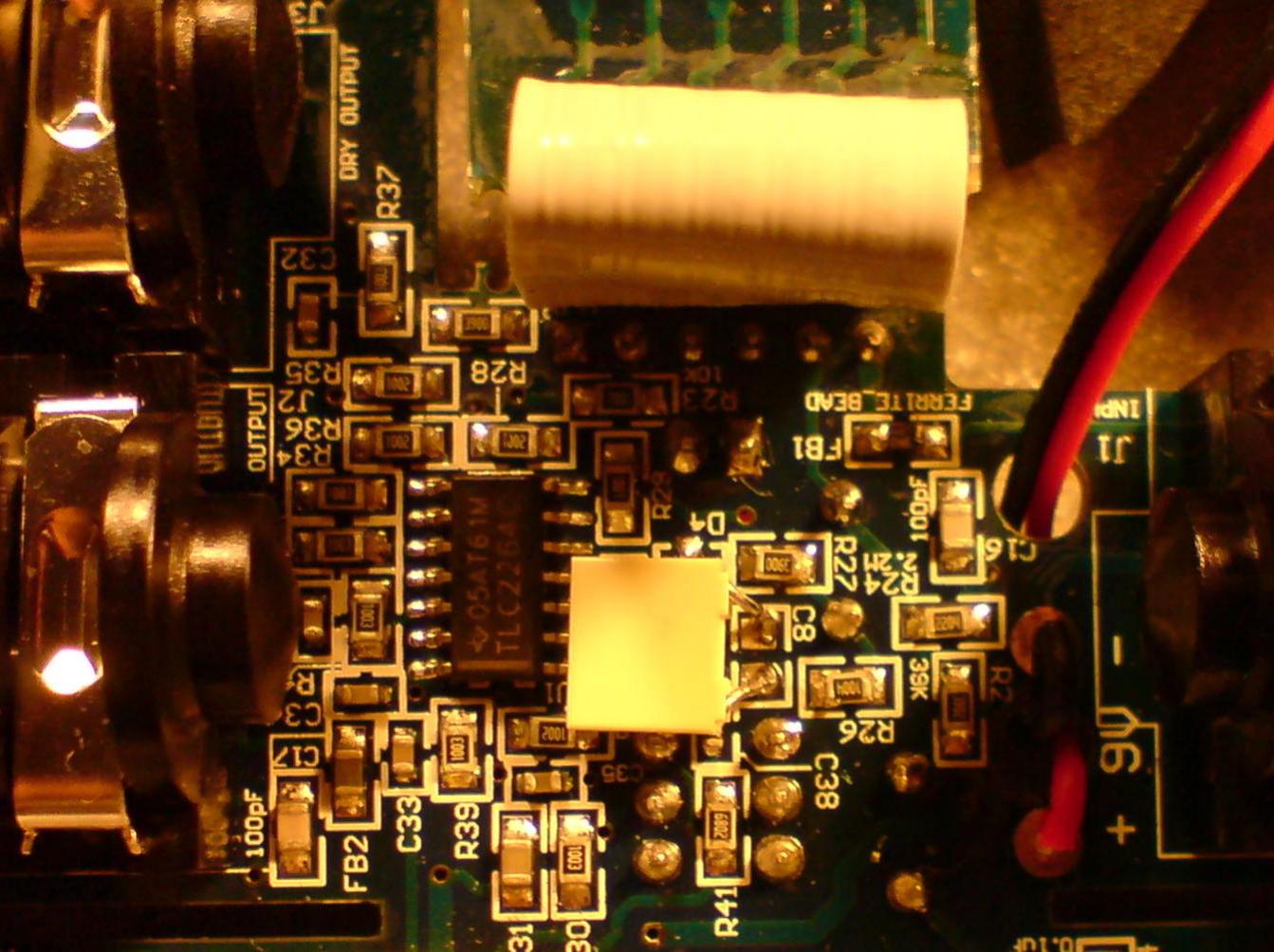

Ich habe jetzt auch C8 eingefügt.

Auf http://www.kitrae.net/music/big_muff_guts.html ist C8 als Low Pass Filter beschrieben.
Offenbar hat C hier die gleiche Funktion. Ich habe mit 100jF die gleiche
Größe verwendet und dieser Muff ist jetzt definitiv kein Bass Muff mehr,
sondern ein astreines, Black/Green Muff immitirendes, Gitarreneffektgerät.

Diesmal habe ich mir mit der Lötstelle auch mehr Mühe gegeben.
