k&m-v-block prisma

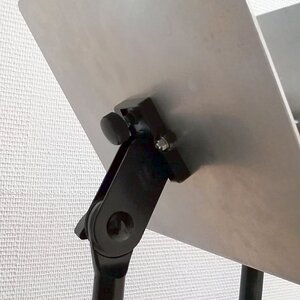

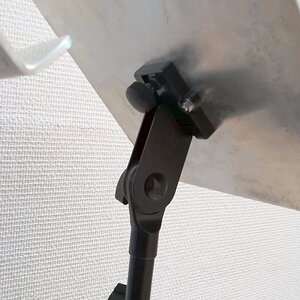

Die Grundplatte des K&M V-Block Prismas wird auf das Prisma des Halters geschoben. Das ANziehen der Klemmschraube stabilisiert die Verbindung. SIe kann nicht mehr wackeln und durch die Vertiefung sitzt das Tabletständer-Blech sehr stabil und kann nicht mehr rausrutschen.

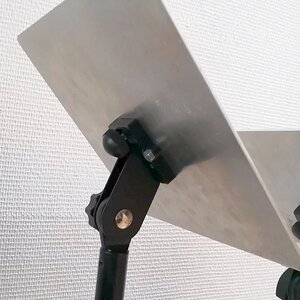

Die Grundplatte des K&M V-Block Prismas wird auf das Prisma des Halters geschoben. Noch ist die Klemmschraube offen und das Tabletständer-Blech hält nur durch sein Eigengewicht.

Die Grundplatte des K&M V-Block Prismas wird auf das Prisma des Halters geschoben.

Die Grundplatte des K&M V-Block Prisma ist stabil aus Alu-Druckguß. Sie hat zwei Befestigungslöcher an die mein Tabletständer-Blech geschraubt ist. Die oben sichtbare Vertiefung ist für die Klemmschraube. Dadurch muss diese gar nicht so fest angezogen werden und die Verbindung hält.

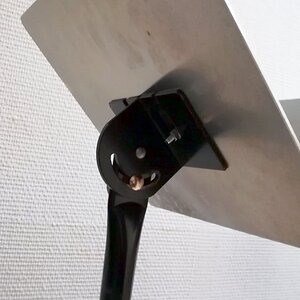

Der Halterteil des K&M V-Block Prisma ist stabil aus dickem Blech verschweißt. Er ist in der Neigung verstellbar und hat eine Sicherungsschraube in einer eingepressten Gewindebuchse. Das Prisma ist das Gegenstück für die passende Grundplatte.

Der Halterteil des K&M V-Block Prisma ist stabil aus dickem Blech verschweißt. Er ist in der Neigung verstellbar und hat eine Sicherungsschraube in einer eingepressten Gewindebuchse. Das Prisma ist das Gegenstück für die passende Grundplatte.

Einer der vier reparierten und umgebauten Notenständer im Einsatz. Bei zwei Ständern wurde das gebrochene Kunststoff-Gelenk durch ein K&M V-Block-Prisma ersetzt. Die anderen beiden bekamen "nur" neue Bleche und teilweise neue Schrauben.

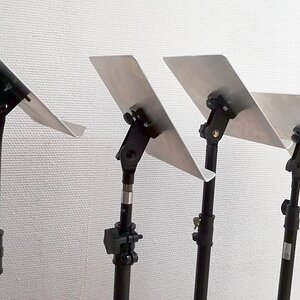

Drei der vier reparierten und umgebauten Notenständer im Einsatz. Bei zwei Ständern wurde das gebrochene Kunststoff-Gelenk durch ein K&M V-Block-Prisma ersetzt. Die anderen beiden bekamen "nur" neue Bleche und teilweise neue Schrauben.

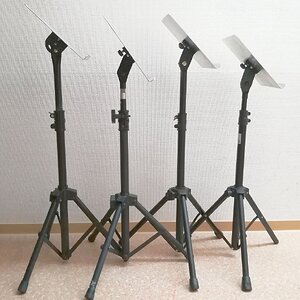

Vier reparierte und umgebaute Notenständer. Bei zwei Ständern wurde das gebrochene Kunststoff-Gelenk durch ein K&M V-Block-Prisma ersetzt. Die anderen beiden bekamen "nur" neue Bleche und teilweise neue Schrauben.

Vier reparierte und umgebaute Notenständer. Bei zwei Ständern wurde das gebrochene Kunststoff-Gelenk durch ein K&M V-Block-Prisma ersetzt. Die anderen beiden bekamen "nur" neue Bleche und teilweise neue Schrauben.

Reparierter und umgebauter Notenständer. Bei diesem Ständer wurde das gebrochene Kunststoff-Gelenk durch ein K&M V-Block-Prisma ersetzt. In das Ständerrohr wurde eine 5/8 - 3/8 Reduziergewinde eingeschlagen um das V-Prisma aufschrauben zu können.

Bei diesem Ständer wurde "nur" das neue Blech aufgeschraubt und er bekam noch eine neue Klemmschraube.

Reparierter und umgebauter Notenständer. Bei diesem Ständer wurde das gebrochene Kunststoff-Gelenk durch ein K&M V-Block-Prisma ersetzt. In das Ständerrohr bekam ein Adapterstück um mit einem Innen- und einem Außen- 5/8 - 3/8 Reduziergewinde das V-Prisma aufschrauben zu können.

Bei diesem Ständer wurde "nur" das neue Blech aufgeschraubt und er bekam noch eine neue Klemmschraube.

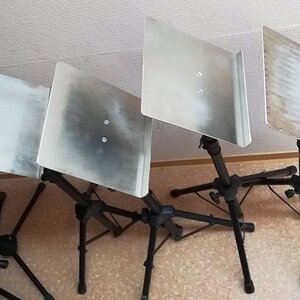

Vier reparierte und umgebaute Notenständer. Bei zwei Ständern wurde das gebrochene Kunststoff-Gelenk durch ein K&M V-Block-Prisma ersetzt. Die anderen beiden bekamen "nur" neue Bleche und teilweise neue Schrauben.

Vier reparierte und umgebaute Notenständer. Bei zwei Ständern wurde das gebrochene Kunststoff-Gelenk durch ein K&M V-Block-Prisma ersetzt. Die anderen beiden bekamen "nur" neue Bleche und teilweise neue Schrauben.
