    [Amp] Hughes & Kettner - CREAM machine

    [AMP] Hughes & Kettner - CREAM machine Vorgeschichte Unsere Gemeinde hat im Mai 2020 eine Gitarrensammlung und diverse Geräte von der Wittwe eines Gitarristen gespendet bekommen. Ich hatte damals erstmal alle Gitarren gerichtet, sie eingestellt und gut spielbar gemacht und hatte dann wieder...

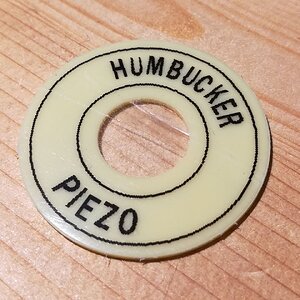

  2. Bekleben der Plättchen-Unterseite als neue Oberseite

    Bekleben der Plättchen-Unterseite als neue Oberseite

    Nach dem Schliff und einer kurzen Reinigung klebte ich die Beschriftung so mittig wie möglich auf und schnitt die rete rundrum bündig mit der Schere ab.
  3. Schleifen der Plättchen-Unterseite

    Schleifen der Plättchen-Unterseite

    Um die Unterseite plan zu bekommen und sie als neue Oberseite zu verwenden, habe ich das Plättchen mit Klebeband an meine Finger fixiert und schleife es bis die drei Vertiefungen verschwunden sind.
  4. Vorbereitung zum Schleifen der Plättchen-Unterseite

    Vorbereitung zum Schleifen der Plättchen-Unterseite

    Um die Unterseite plan zu bekommen und sie als neue Oberseite zu verwenden, habe ich das Plättchen mit Klebeband an meine Finger fixiert und geschliffen.
  5. Design der Platte unter dem PU-Schalter mit dem P-touchEditor

    Design der Platte unter dem PU-Schalter mit dem P-touchEditor

    die Beschriftung wird eindeutiger wenn drauf steht was welche Stellung macht.
  6. mit Behandla geöltes Griffbrett von Paulus

    mit Behandla geöltes Griffbrett von Paulus

    Auch das Griffbrett wurde mit Behandla von Ikea geölt, mit dem Schleifvlies geschliffen und erneut geölt
  7. mit Behandla geöltes Griffbrett von Paulus

    mit Behandla geöltes Griffbrett von Paulus

    Auch das Griffbrett wurde mit Behandla von Ikea geölt, mit dem Schleifvlies geschliffen und erneut geölt
  8. mit Behandla geöltes Griffbrett von Paulus

    mit Behandla geöltes Griffbrett von Paulus

    Auch das Griffbrett wurde mit Behandla von Ikea geölt, mit dem Schleifvlies geschliffen und erneut geölt
  9. mit Behandla geöltes Griffbrett von Paulus

    mit Behandla geöltes Griffbrett von Paulus

    Auch das Griffbrett wurde mit Behandla von Ikea geölt, mit dem Schleifvlies geschliffen und erneut geölt
  10. fertig verbauter Piezo Shadow SH020 mit Heißkleber unter Steg und Klebemasse auf Paulus

    fertig verbauter Piezo Shadow SH020 mit Heißkleber unter Steg und Klebemasse auf Paulus

    Ein Teil der Klebemasse, des verbauten Shadow SH020, kam nun als Klangkopplung und Höheneinstellungsausgleichsmasse zum Einsatz. Der Steg wurde in die gewünschte Höhe eingestellt. Dabei wurde die Masse zwischen Piezo und Korpus eingeklemmt, verteilt und bündig abgeschnitten.
  11. Abschneiden der überstehenden Klebemasse am Steg von Paulus

    Abschneiden der überstehenden Klebemasse am Steg von Paulus

    Ein Teil der Klebemasse, des verbauten Shadow SH020, kam nun als Klangkopplung und Höheneinstellungsausgleichsmasse zum Einsatz. Der Steg wurde in die gewünschte Höhe eingestellt. Dabei wurde die Masse zwischen Piezo und Korpus eingeklemmt, verteilt und bündig abgeschnitten.
  12. eingeklemmte Klebemasse des Piezo Shadow SH020 für den Steg von Paulus

    eingeklemmte Klebemasse des Piezo Shadow SH020 für den Steg von Paulus

    Ein Teil der Klebemasse, des verbauten Shadow SH020, kam nun zwischen Piezo und Korpus als Klangkopplung und Höheneinstellungsausgleichsmasse zum Einsatz. Der Steg wurde in die gewünschte Höhe eingestellt. Dabei wurde die Masse zwischen Piezo und Korpus eingeklemmt und verteilt.
  13. untergeschobene Klebemasse des Piezo Shadow SH020 für den Steg von Paulus

    untergeschobene Klebemasse des Piezo Shadow SH020 für den Steg von Paulus

    Ein Teil der Klebemasse, die in der Packung des verbauten Shadow SH020 beigelegt war, kommt nun zwischen Piezo und Korpus als Klangkopplung und Höheneinstellungsausgleichsmasse zum Einsatz. Der Steg wurde hochgeschraubt und die Masse darunter positioniert.
  14. vorbereitete Klebemasse des Piezo Shadow SH020 für den Steg von Paulus

    vorbereitete Klebemasse des Piezo Shadow SH020 für den Steg von Paulus

    Ein Teil der Klebemasse, die in der Packung des verbauten Shadow SH020 beigelegt war, kommt nun zwischen Piezo und Korpus als Klangkopplung und Höheneinstellungsausgleichsmasse zum Einsatz.
  15. Klebemasse des Piezo Shadow SH020

    Klebemasse des Piezo Shadow SH020

    Das ist die Klebemasse, die in der Packung des verbauten Shadow SH020 beigelegt war und nun zwischen Piezo und Korpus als Klangkopplung und Höheneinstellungsausgleichsmasse zum Einsatz kommt.
  16. Verlöten der Umwicklungen Saitenhalterschrauben zur wackelfreien Montage des Saitenhalters

    Verlöten der Umwicklungen Saitenhalterschrauben zur wackelfreien Montage des Saitenhalters

    durch das Verlöten der Litze sitzt diese in Position und verklemmt und versteift die Verbindung zwischen Schrauben und Halter. Schrauben und Halter.DIe Einzeldrähtchen wurden danach noch schöner positioniert. Dadurch ist die akustische Verbindung in den Korpus besser.
  17. Verlöten der Umwicklungen Saitenhalterschrauben zur wackelfreien Montage des Saitenhalters

    Verlöten der Umwicklungen Saitenhalterschrauben zur wackelfreien Montage des Saitenhalters

    durch das Verlöten der Litze sitzt diese in Position und verklemmt und versteift die Verbindung zwischen Schrauben und Halter.DIe Einzeldrähtchen wurden danach noch schöner positioniert. Dadurch ist die akustische Verbindung in den Korpus besser.
  18. Umwickelte Saitenhalterschrauben zur wackelfreien Montage des Saitenhalters

    Umwickelte Saitenhalterschrauben zur wackelfreien Montage des Saitenhalters

    Um die Schrauben/Bolzen des Saitenhalters wurde Litze gewickelt die nachher im Spiel zwischen Schraube und Halter sitzt und ein Wackeln verhindert. Dadurch ist die akustische Verbindung in den Korpus besser.
  19. Umwickeln der Saitenhalterschrauben zur wackelfreien Montage des Saitenhalters

    Umwickeln der Saitenhalterschrauben zur wackelfreien Montage des Saitenhalters

    Um die Schrauben/Bolzen des Saitenhalters wird Litze gewickelt die nachher im Spiel zwischen Schraube und Halter sitzt und ein Wackeln verhindert.
  20. wackelfrei verspanntes Einschrauben der Saitenhalterschrauben Litzenader-Verklemmung

    wackelfrei verspanntes Einschrauben der Saitenhalterschrauben Litzenader-Verklemmung

    ca 32mm lange Einzellitzen werden in das Gewinde gestellt und nehmen das Spielt aus dem Gewinde. Dadurch sitzt die Verschraubung wackelfrei
