Grüße in die Runde!
Sachverhalt:
Da ich von Elektronik von Elektronik und Schaltungen kaum etwas verstehe, aber den Wunsch habe meine HSS - PAC 812W, 1x 500k Vol, 1x 250k Tonpoti - zu modifizieren, begab ich mich auf die Suche nach der passenden Wunsch Schaltung - N. Pickup in jeder möglichen 5-way Schalterpos. zuschaltbar zu machen, so auch den HB Split in allen nötigen Schalter Positionen.

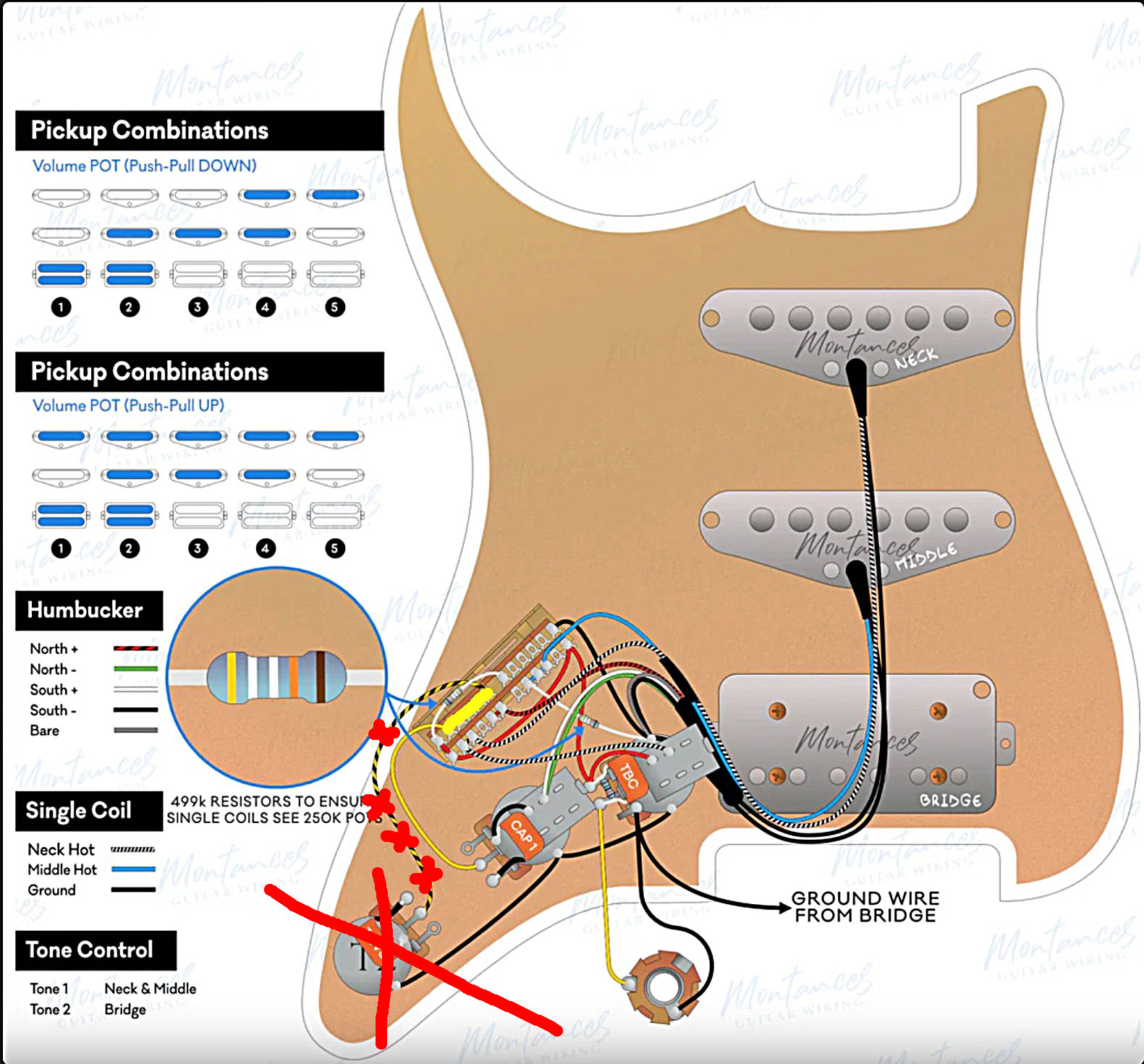

Bild 1 wäre eigentlich meine Favorit Variante, leider ist da ein Tonpot zu viel.

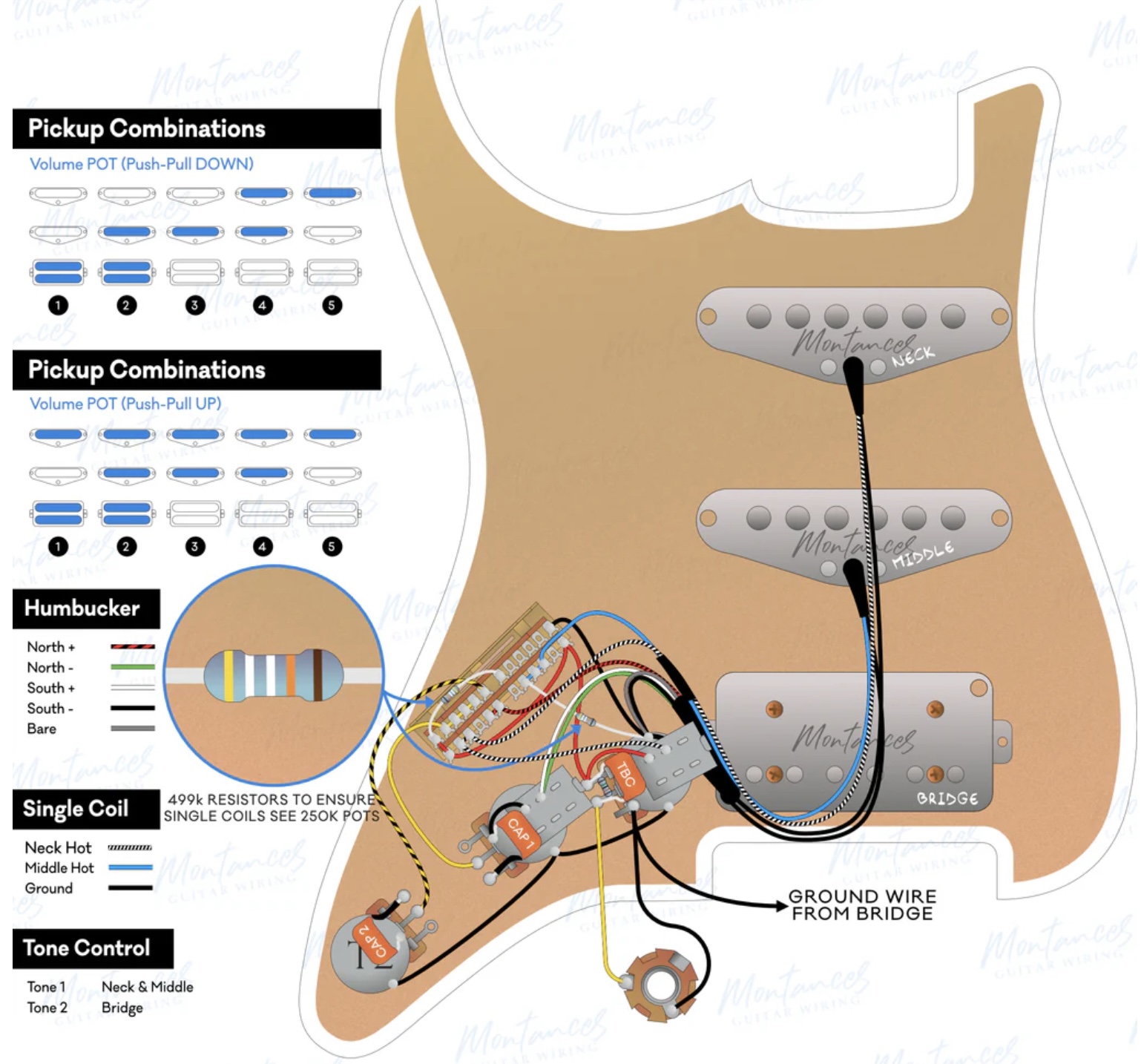

Die Schaltung im Bild 2 ist zwar etwas umständlicher zu handhaben, aber wäre meine 2te Wahl.
Nun zu den Fragen:
Bild 1 - Wäre die Schaltung mit nur einem Tonpot zu realisieren, und wenn ja, welche Werte sollte ich bei den P/P Potis nehmen und wo bringe ich die 500k Resis an?
Bild 2 - das gleiche: welche Pot. Werte und wo fänden die Resistoren ihren angemessenen Platz?
Beste Grüße, Questerix
