Laie will an seinen E-Gitarren rumbasteln... braucht Hilfestellung...

[TheEight]

Hallo Forum,


ich bin, zumindest was das Beiträge schreiben angeht, neu hier, mitlesen mache ich schon etwas länger.
Jetzt brauche ich aber doch etwas Hilfestellung oder Tipps zu 2 Problematiken/Themen von "Euch".


1.
Ich habe mir im letzten Jahr meine erste E-Gitarre gekauft (gebraucht), eine Epiphone Les Paul Standard transblue.
Da müsste/will ich jetzt den Schalter (ToiggleSwitch) austauschen, der aktuelle hat in der Mittelstellung zu viel Spiel und ich
höre auch nur den einen (tiefen) Humbucker.
Jetzt die Frage, welchen Schalter ich kaufen sollte... der mir im Zweifel die wenigsten Schwierigkeiten macht. In meiner Naivität
dachte ich da an sowas wie ein 1 zu eins-Tausch, also alten ablöten und neuen identisch (die gleichen Lötfahnen) wieder dran... welcher müsste es dann sein?

Habe mir ähnliche Beiträge schon durchgelesen, was mich bisher aber eher mehr verunsichert, als geholfen hat. (mein Problem gelöst,
dabei aber gefühlt 2 neue aufgemacht)

2.
Und weil es sich anbot, habe ich vor kurzem eine Washburn Mercury MG44 aus 1993 erstanden, natürlich auch nicht ganz "frisch".
Hier wollte ich den 5-Wege-Schalter tauschen (der aktuelle scheint weitestgehend korrodiert zu sein), auch hier mit der Intention wie bei der Paula...
alten Schalter ablöten und eins-zu-eins einen neuen Schalter dranlöten.
Und wo ich schon dabei bin würde ich auch den Lautstärkeregler tauschen wollen, der hat keinen richtigen Anschlag mehr (überdreht).


Jetzt hatte ich für beide "Projekte" schon mehrfach Teile im Warenkorb, welche ich aber aus latenter Unsicherheit, das Falsche zu kaufen,
nie abgeschickt habe.

Was ich benötige ist eine "Einkaufshilfe" für:
- ToggleSwitch für LesPaul
- 5-Wege-Schalter für die MG44
- Lautstärkeregler für MG44 (Wo auch die Originalkappe drauf passt)


Wie naiv bin ich? Was habe ich komplett vergessen?



[d-uwe]

Was habe ich komplett vergessen?

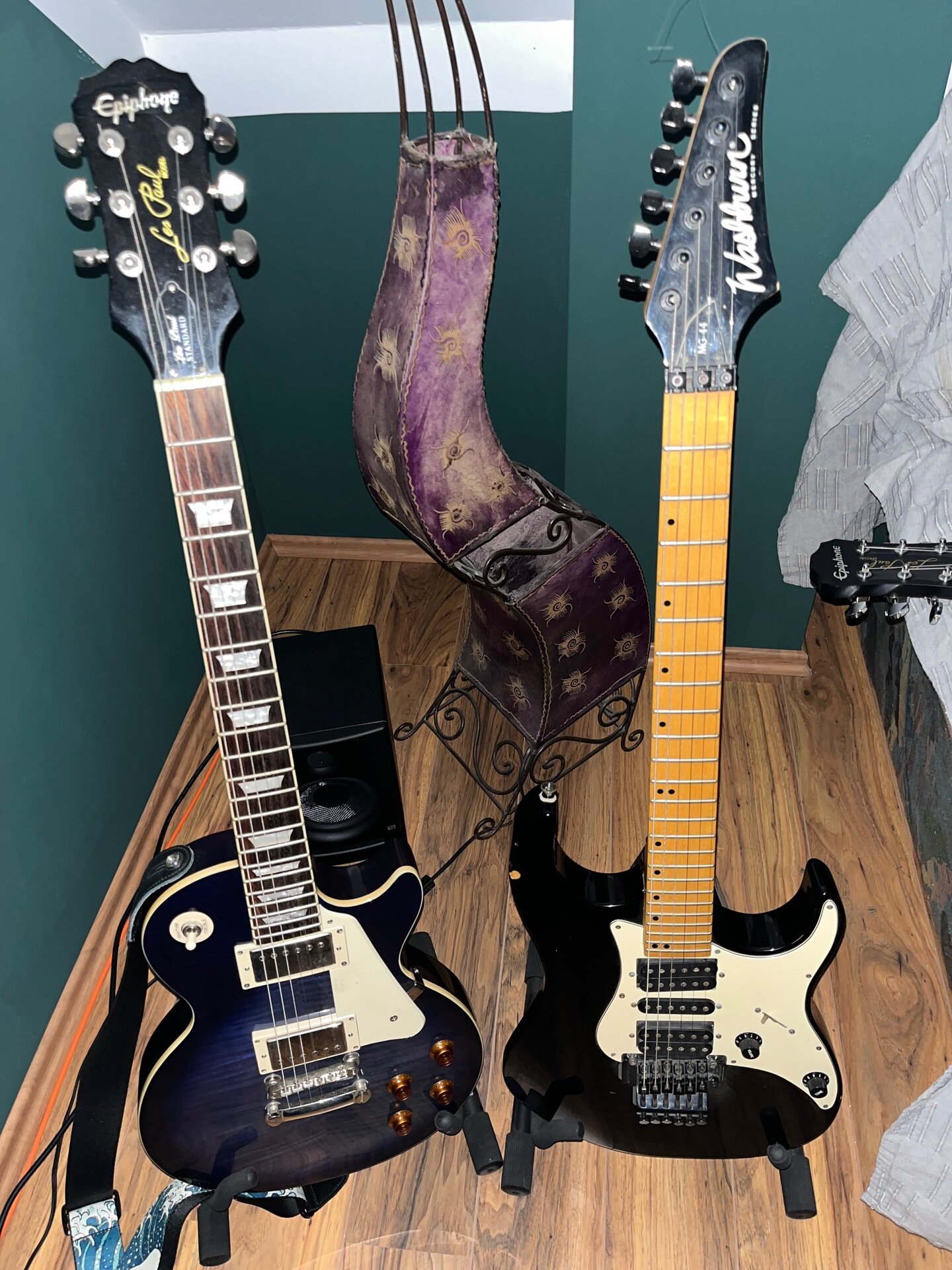

zu erklären was die andere Epiphone auf dem Bett und nicht richtig im Bild macht....

Was den Lautstärkeregler ohne Anschlag betrifft: Mal einfach wieder die Kontermutter unter der Potikappe anziehen (und dabei natürlich das Poti von der Gegenseite in Position halten.

Fotos der Schalter wären zum Bestimmen fein. Möglicherweise lässt sich einfach am Toggleswitch der Kontakt etwas zurückbiegen, dass es strammer sitzt. Kontaktspray könnte der Washburn helfen.

...und alle haben mal klein angefangen...

Gruß Dirk



[gorephil]

Hi,

eigentlich ist da keine Magie dahinter. Foto von der Verschaltung machen und dann nochmal die Kabel an die gleichen Stellen anlöten.

Als Switch für die Les Paul kannst du zB entweder günstig:

Harley Benton Parts Toggle Switch Chrome

Harley Benton Parts Toggle Switch gerade, Single Cut, chrome Achse, Gewinde für 12mm Bohrung, Gewindelänge 8 mm, inkl Rändelmutter, Unterlegscheibe und schwarzer Kappe M3, optional passende cremefarbene Kappe ist Artikel 284230

€9,90

www.thomann.de

Oder teuer:

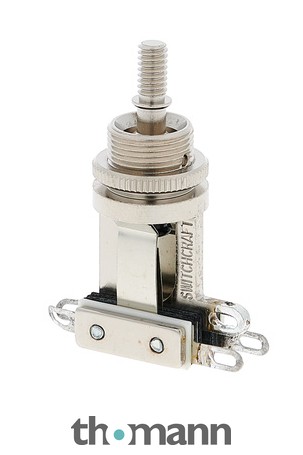

Switchcraft Short Toggle Switch

Switchcraft Short Toggle Switch; kurze gerade Ausführung; vorverzinnt; inkl. gerändelter Mutter; Hinweis: Der Schalter wird ohne Knopf geliefert. Dieser ist zusätzlich in den folgenden Farben erhältlich: Schwarz (Art. Nr.: 514719), Weiß (Art. Nr.:...

€39,00

www.thomann.de

Falls du dir unsicher bist, kannst du ja den alten ausbauen und einmal Schafthöhe usw. ausmessen.

Ich habe einen von Harley Benton in eine meiner Gitarren verbaut. Die sind wirklich gut und auch nicht so laberig vom Schalten her, im vgl. zu den Allparts-Schalter (leichtgängiger). Kann ich sehr empfehlen. Manche empfehlen Schalter mit vergoldeten Kontakten, um Korrosion zu vermeiden.

Zu der anderen Gitarre kann ich ich leider nichts sagen. Die einzige Gitarre mit 5 Way Switch, die ich habe, ist eine Ibanez und da geht der Schalter noch.



[dongle]

Hast Du die eigentlich schon mal aufgeschraubt und rein geschaut?
Das vielleicht zuerst, bevor du Einezelteile nachkaufts... Da Du glaubst nur einen der HB zu hören, scheint eine Verbundung nicht mehr da zu sein.. Das ließe sich dann vieleicht sogar ohne Neukauf reparieren... Wenn Du bei der Gelegenheit alle Schrauben wieder anziehst, ist möglicherweise schon alles wieder so, wie Du es haben magst.



[chris_kah]

Wenn bei so einem Toggle ein Pickup nicht mehr hörbar ist, könnte einfach die Kontaktfeder verbogen sein.
Könnte man versuchen zurückzubiegen, aber ich halte den Einbau eines neuen Schalters für sinnvoller. Vorschläge wurden ja schon gemacht.

Beim 5-Wege Schalter müsste man schauen, was das für einer ist, und wie verschaltet.
Eventuell wäre der Einbau eines Freeway Switches sinnvoll (wenn man bereit ist, so viel Geld auszugeben)

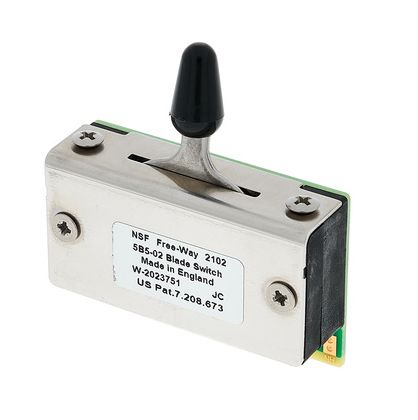

Freeway Switch 5B5-02 Black & White Tip​

​

Ich hab den anderen Typ (für eine SSS Strat) in meine Strat eingebaut und habe es nicht bereut.



[TheEight]

zu erklären was die andere Epiphone auf dem Bett und nicht richtig im Bild macht....

Erwischt... willst du die kurze oder längere Geschichte...

Die Epi, die da eher zufällig im Bild ist, ist die eigentlich erste E-Gitarre aus dem Februar 2025... das war aber so ein richtiger Schnellschuss... aber damit fing der "Mist"
erst so richtig an...

Seitdem sind zu meiner bis dahin alleinigen Westerngitarre (Takamine) dazugekommen (geordnet in zeitlicher Abfolge):
- Epiphone LP Standard (die mit dem Schalterproblem)
- Takamine Jasemine TS90C
- Cajon (Selbstbausatz)
- Audio-Interface
- 16-Kanal Mixer
- 2 Studio Monitore Eris E5
- zweiter Akustikverstärker & erster E-Verstärker
- Keyboard (altes Yamaha PSR5700)
- E-Bass (VIG Cobra)
- Katana Go
- DrumMachine Nektar Aruba
- nochmal 2 Studio Monitore Eris E5
- Ableton live 12
- E-Geige
- Keyboard Controller Akai MPK249
- die erwähnte Washburn MG-44
- Kalimba (mit Tonabnehmer)

Für das Ganze hab ich mir im Oktober ein "Spielzimmer", zum Spaß haben (absolute Priorität), eingerichtet.

Ist vieleicht insgesamt ein klein wenig aus dem Ruder gelaufen...



[TheEight]

Hast Du die eigentlich schon mal aufgeschraubt und rein geschaut?
Das vielleicht zuerst, bevor du Einezelteile nachkaufts... Da Du glaubst nur einen der HB zu hören, scheint eine Verbundung nicht mehr da zu sein.. Das ließe sich dann vieleicht sogar ohne Neukauf reparieren... Wenn Du bei der Gelegenheit alle Schrauben wieder anziehst, ist möglicherweise schon alles wieder so, wie Du es haben magst.

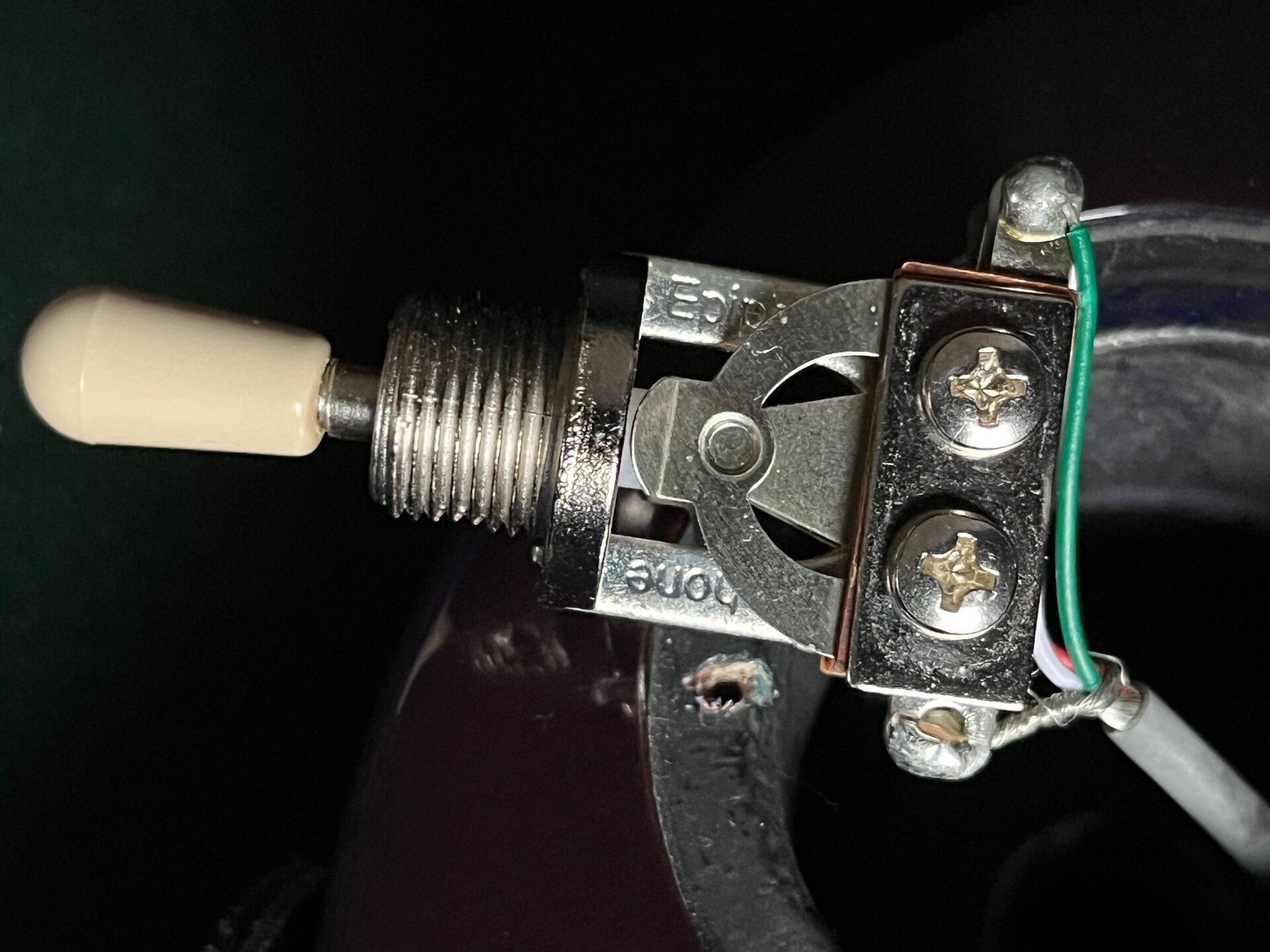

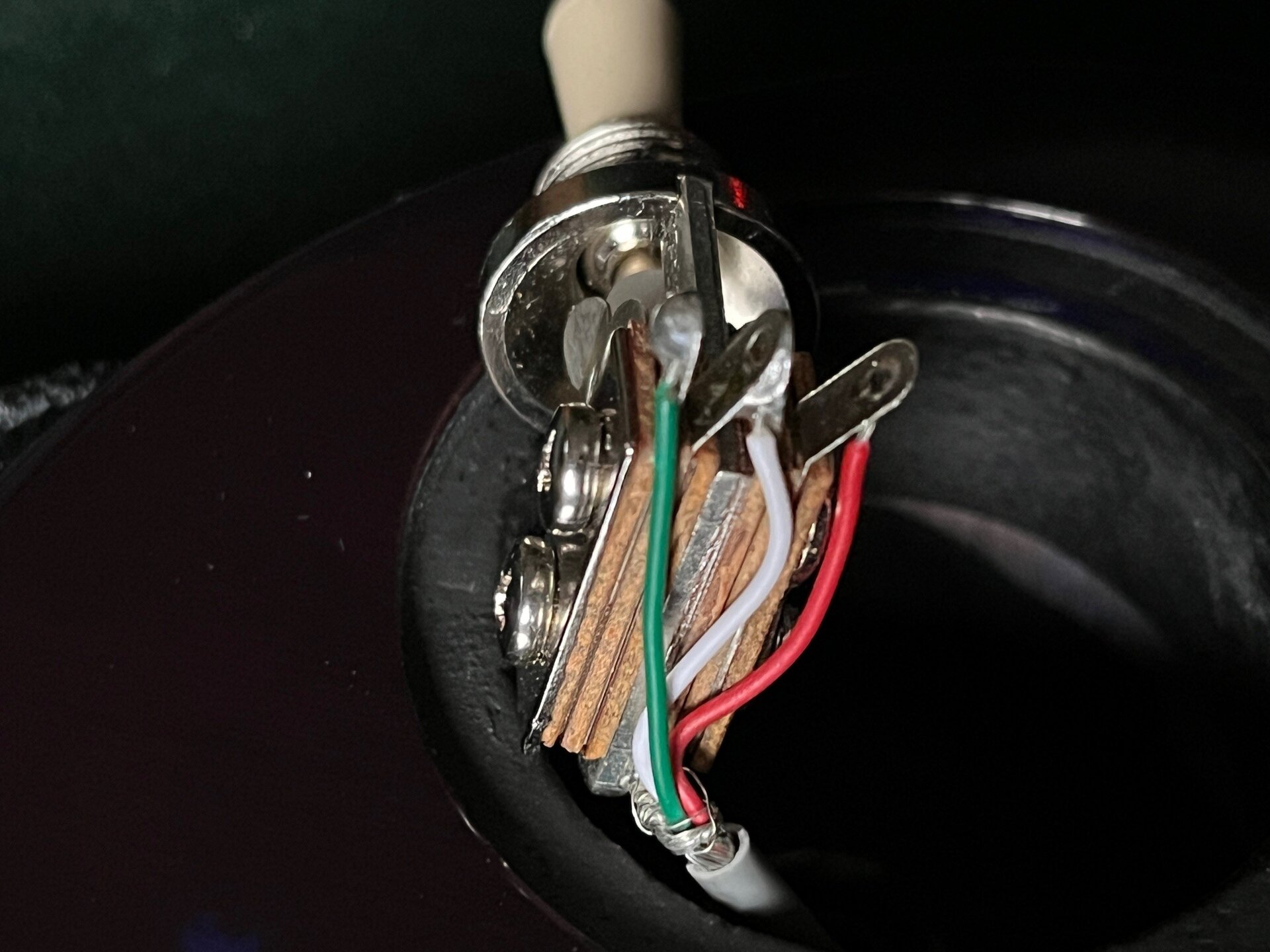

Das wird wohl der nächste Schritt sein, aufschrauben und Fotos machen.
Eine fehlende Verbindung würde ich fast ausschließen, der Schalter hat in der Mittelstellung gefühlt zu viel Spiel
und beim "Rühren" des Hebels ist auch manchmal Kontakt > Ton da.

Ich denke auch, dass der Schalter an der Paula das kleinere Problem ist und wird.

Hi,

eigentlich ist da keine Magie dahinter. Foto von der Verschaltung machen und dann nochmal die Kabel an die gleichen Stellen anlöten.

Als Switch für die Les Paul kannst du zB entweder günstig:

Harley Benton Parts Toggle Switch Chrome

Harley Benton Parts Toggle Switch gerade, Single Cut, chrome Achse, Gewinde für 12mm Bohrung, Gewindelänge 8 mm, inkl Rändelmutter, Unterlegscheibe und schwarzer Kappe M3, optional passende cremefarbene Kappe ist Artikel 284230

€9,90

www.thomann.de

Oder teuer:

Switchcraft Short Toggle Switch

Switchcraft Short Toggle Switch; kurze gerade Ausführung; vorverzinnt; inkl. gerändelter Mutter; Hinweis: Der Schalter wird ohne Knopf geliefert. Dieser ist zusätzlich in den folgenden Farben erhältlich: Schwarz (Art. Nr.: 514719), Weiß (Art. Nr.:...

€39,00

www.thomann.de

Falls du dir unsicher bist, kannst du ja den alten ausbauen und einmal Schafthöhe usw. ausmessen.

Ich habe einen von Harley Benton in eine meiner Gitarren verbaut. Die sind wirklich gut und auch nicht so laberig vom Schalten her, im vgl. zu den Allparts-Schalter (leichtgängiger). Kann ich sehr empfehlen. Manche empfehlen Schalter mit vergoldeten Kontakten, um Korrosion zu vermeiden.

Zu der anderen Gitarre kann ich ich leider nichts sagen. Die einzige Gitarre mit 5 Way Switch, die ich habe, ist eine Ibanez und da geht der Schalter noch.

Hat jemand Erfahrungen, inwiefern sich die großen Preisunterschiede bei den Schaltern bemerkbar machen?
Macht das Sinn, das X-fache auszugeben? Halten die teuren länger? Erfahrungswerte?

Wenn bei so einem Toggle ein Pickup nicht mehr hörbar ist, könnte einfach die Kontaktfeder verbogen sein.
Könnte man versuchen zurückzubiegen, aber ich halte den Einbau eines neuen Schalters für sinnvoller. Vorschläge wurden ja schon gemacht.

Beim 5-Wege Schalter müsste man schauen, was das für einer ist, und wie verschaltet.
Eventuell wäre der Einbau eines Freeway Switches sinnvoll (wenn man bereit ist, so viel Geld auszugeben)

Freeway Switch 5B5-02 Black & White Tip
​

Ich hab den anderen Typ (für eine SSS Strat) in meine Strat eingebaut und habe es nicht bereut.

Ich habe meinen 5-Wege-Schalter mit WD40 geflutet (mit dem Wissen, den eh zeitnah zu tauschen)... also einen kleinen Spritzer rein und ordentlich hin-und-her-gemacht... es wurde kontakttechnisch etwas besser...

Also auch hier aufschrauben und Fotos machen... aye aye!



[dongle]

Ist vieleicht insgesamt ein klein wenig aus dem Ruder gelaufen...

Nö, wieso?
Du hast ja noch keine Tele, keine Strat, keine Offset, keine Semi-Akustik, keinen Marshall Verstärker, keinen Mesa, keinen Fender, keinen VOX.... und von Effektgeräten hast Du jetzt auch noch nichts geschrieben...
