    Hallo Zusammen,

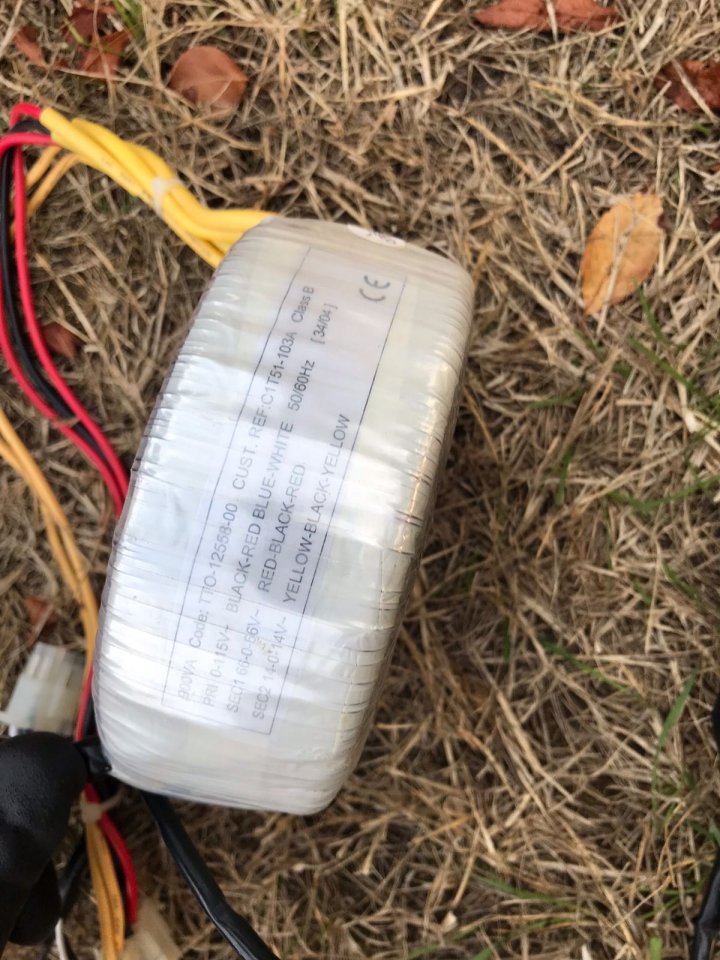

    leider ist mir bei meinem O.g. Subwoofer der Trafo durchgebrannt. Ansonsten funktionierte diese noch tadellos.

    Da es dafür wohl keine Ersatzteile mehr gibt (wenn jemand noch ne Idee hat immer gerne) bin ich auf der Suche nach den Daten.

    Zur Herstellung braucht man die Ströme bzw. Leistungen der Sekundärwicklungen.

    Gesamt: 900 VA
    Primär: 115V
    Sek1: 66-0-66V
    Sek2: 14-0-14V

    Kann mir da jemand helfen?

    Danke
    Markus


    Anhänge:

  2. chris_kah

    chris_kah HCA PA- und E-Technik HCA

    Im Board seit:
    18.06.07
    Zuletzt hier:
    15.06.19
    Beiträge:
    4.007
    Ort:
    Tübingen
    Zustimmungen:
    2.359
    Kekse:
    46.481
    Erstellt: 11.03.19   #2
    Die +/- 14 V sind für die Vorstufen (Eingangsstufe, Frequenzweiche, evtl. Monosummierung) Da sind 1A eher üppig berechnet.
    Wenn du die 66V mit 6.8 .. 7A auslegst, dann ist es gut.
    Das sind in der Summe etwa 930 .. 950 VA. Damit bist du auf jeden Fall auf der sicheren Seite.
    Primär sind das sicher 2x 115V. In Reihe für 230V (Europa), parallel für 115V (USA).
    Falls du die 115 V nicht brauchst, würde ich nur eine 230V Wicklung mit der gewünschten Leistung vorsehen.

    Rinkerntrafos kann man bei Multi-CB sehr günstig nach Spezifikation bekommen. Allerdings nicht für Privatkunden. Falls du das über eine Firma, Schule, Uni .. besorgen kannst ...

  3. MN82

    MN82 Threadersteller Registrierter Benutzer

    Im Board seit:
    01.10.07
    Zuletzt hier:
    13.03.19
    Beiträge:
    6
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 12.03.19   #3
    Moin Chris,

    Super Danke! Ich hatte gestern schon bei Multi-CB ein Angebot eingeholt. Mir fehlten nur die Ströme.

    Jetzt muss ich mir nur eine Firma suchen worüber ich das bestelle.

    Nochmals besten Dank!

    Gruß
    Markus
