[Modding] CASIO CTK-3200 Hintergrundbeleuchtung, etc.

[Kilo81]

Ach ja...
Mittlerweile habe ich im Gitarrenforum gemoddet, im Bassforum, im Recording, jetzt fehlt nur noch hier das Keyboardforum
Gibt es eigentlich den "Modifizierkönig" Rang hier im Forum?

Worum geht's?

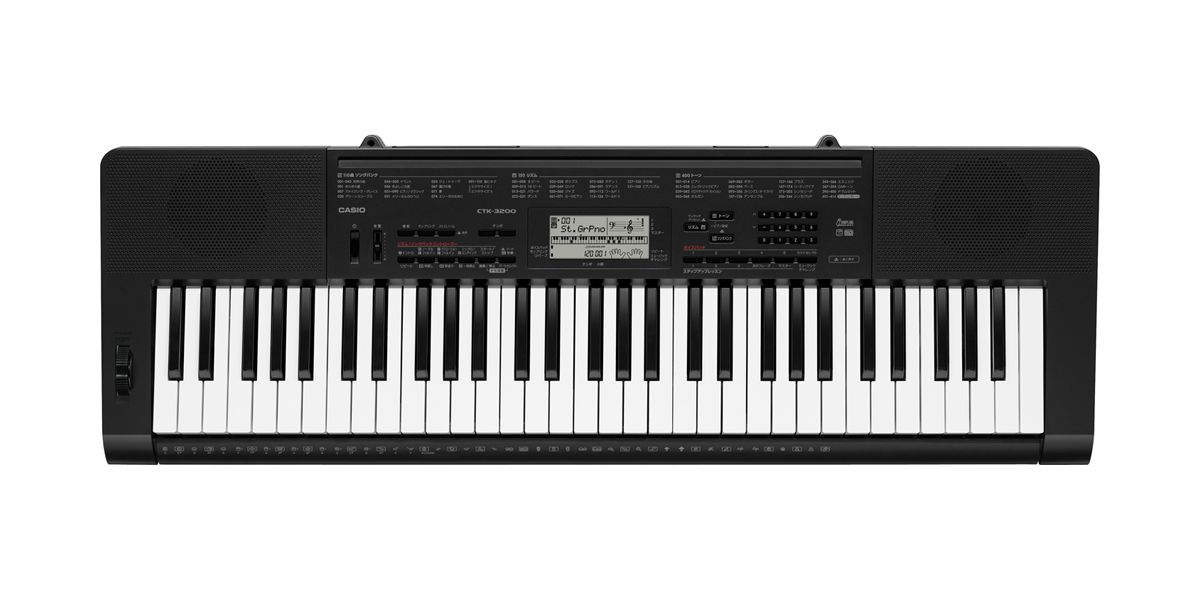

Das CASIO CTK-3200 ist mein Arbeitspferd im Homestudio. Größtenteils nutze ich es per USB/MIDI für meine DAW.
Das Teil hat nur 1-2 Schönheitsfehler (Kostenfaktor).
Zum Einen fehlt eine Displaybeleuchtung und zum Anderen geht es nach 30 Minuten ohne Benutzung aus. Ist ja toll im Batteriebetrieb aber mich stört es, zumal (da ich USB MIDI nutze) ich das Teil erst einschalten muss und dann Cubase starten kann. Sonst wird es nicht erkannt. Geht jetzt mittendrin aus müsste ich Cubase auch wieder neustarten.
Also wird gebastelt.

Hintergrundbeleuchtung

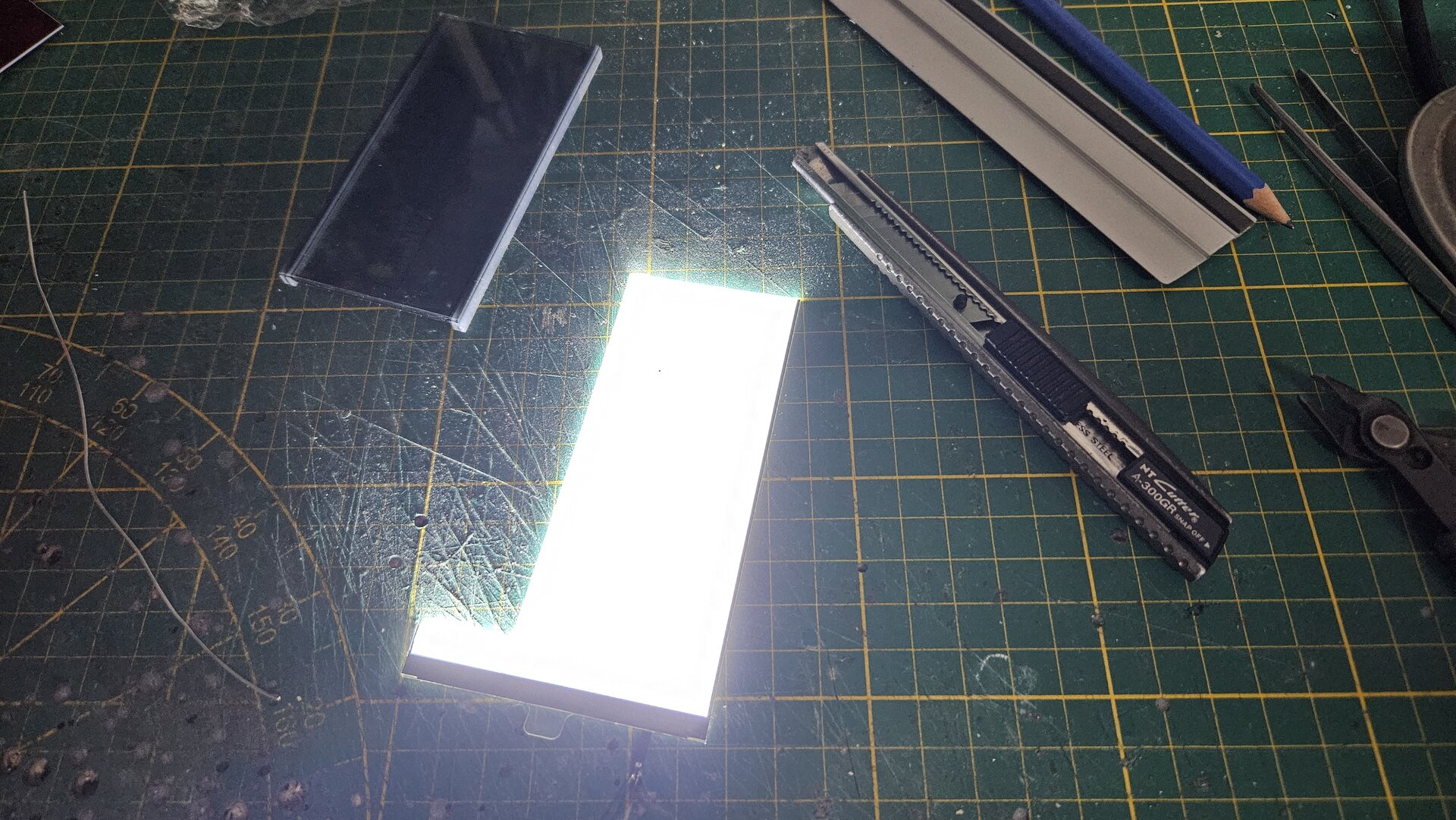

Man entferne von dem LCD die reflektive Folie damit überhaupt Licht durchscheinen kann. Als nächstes habe ich eine Smartphonebeleuchtung genommen die ich für 1-2 Euro aus China gekauft habe.
Zurecht geschnitten und mit ca. 16 Volt leuchtet das Teil.

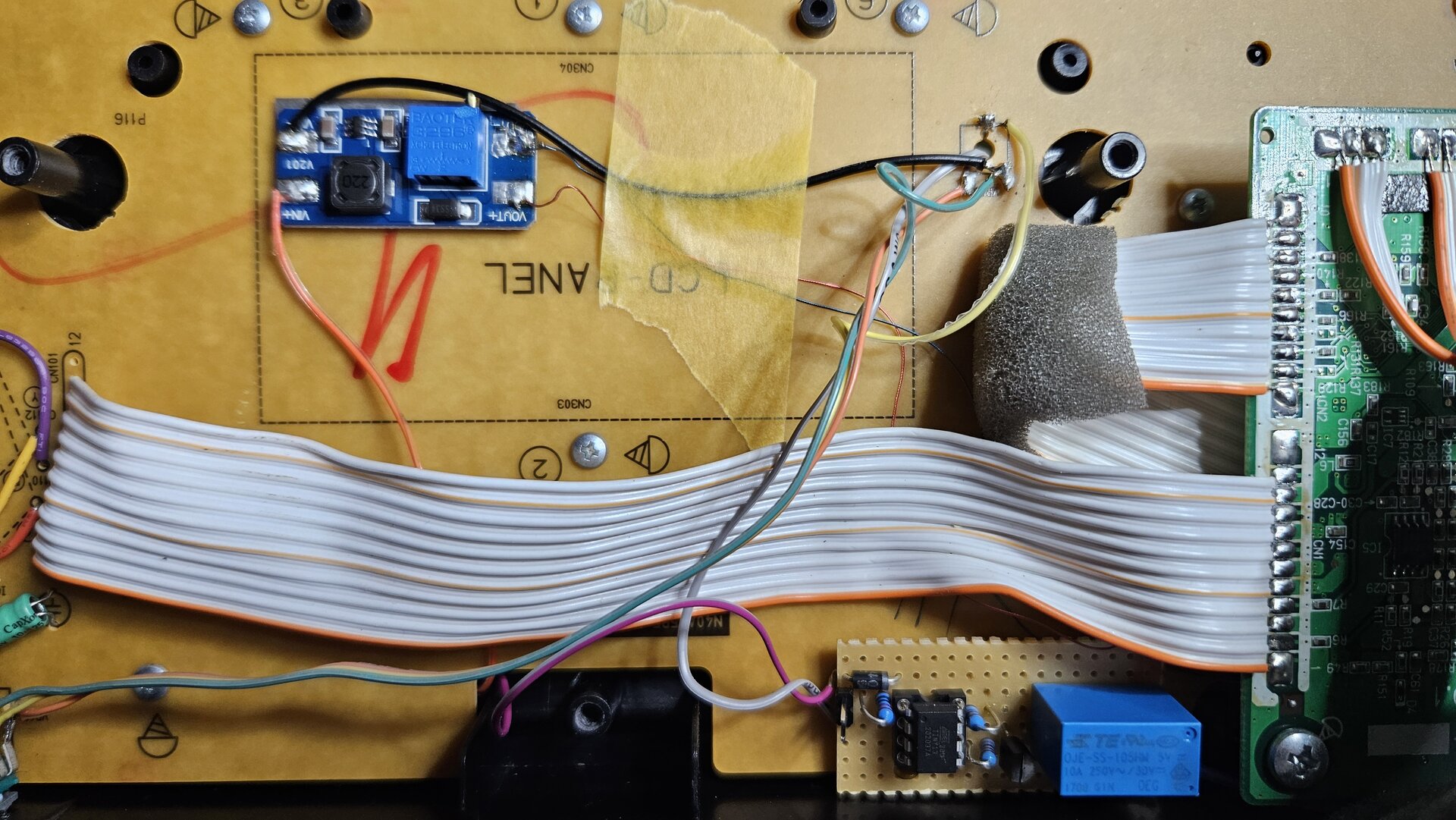

Eingebaut sieht das Ganze dann so aus.
Oben links die kleine blaue Platine ist der Step-Up Regler, der aus 9 Volt Eingangsspannung 16 Volt Ausgangsspannung erzeugt. Damit kann ich das Backlight betreiben. Den Kontrastregler vom LCD habe ich übrigens mit einem Poti nach Außen gelegt damit ich den Kontrast eben einstellen kann ohne das Keyboard aufzuschrauben. Logisch.

Unten Rechts das blaue Kästchen ist ein Relais mit einer kleinen Timerschaltung. Nach ca. 15-20 Minuten schließt das Relais und betätigt eine Taste auf dem Keyboard welche jetzt nicht unbedingt im Betrieb relevant ist und etwas verstellt. So schaltet es sich nicht mehr aus nach 30 Minuten. Nachteil: Joar kam schon mal vor, dass ich morgens in den Raum kam und das Keyboard noch eingeschaltet war

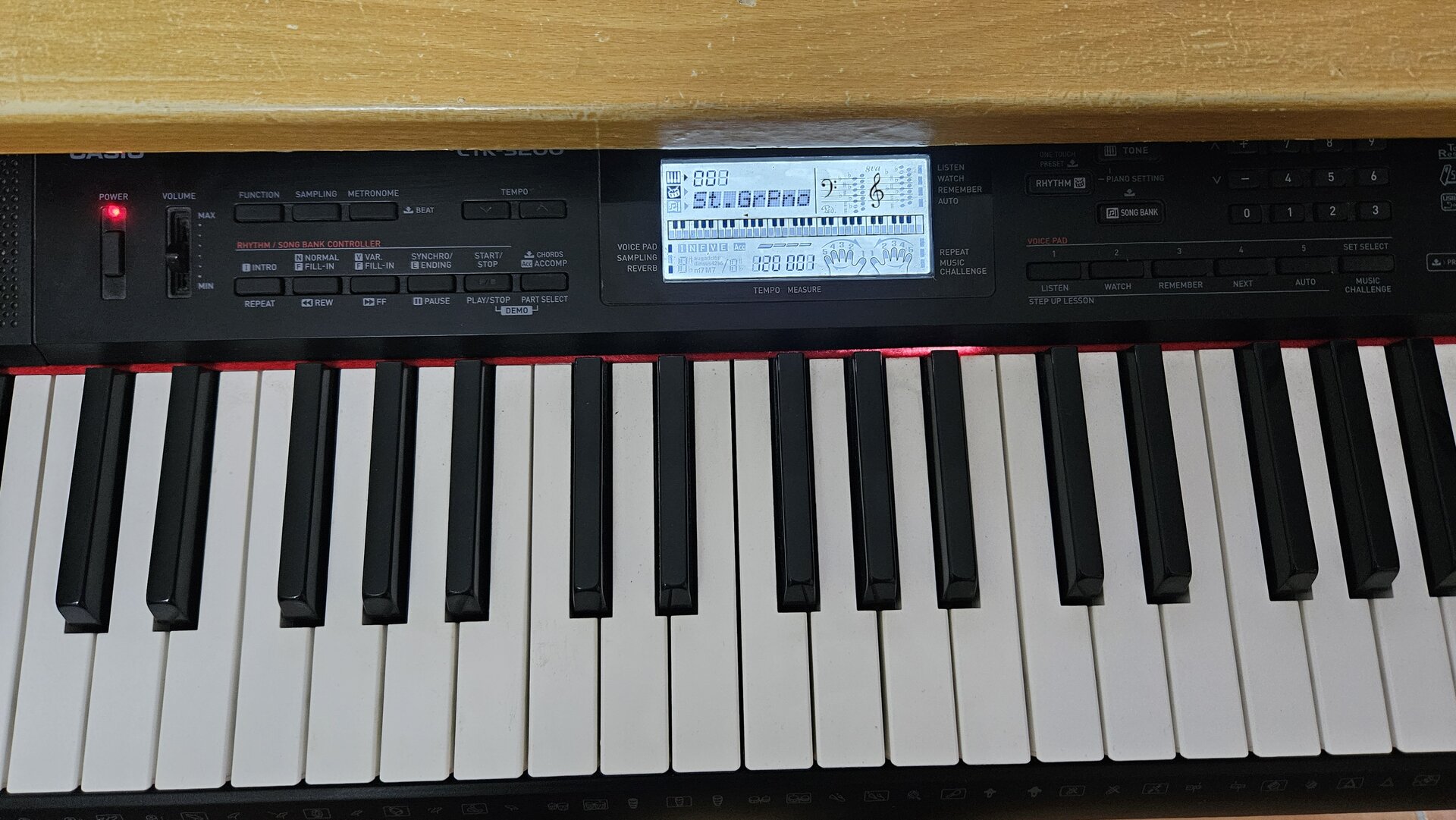

Fertig

Power LED über dem Ein-Taster auch noch eingebaut. Ich liebe LEDs an Keyboards

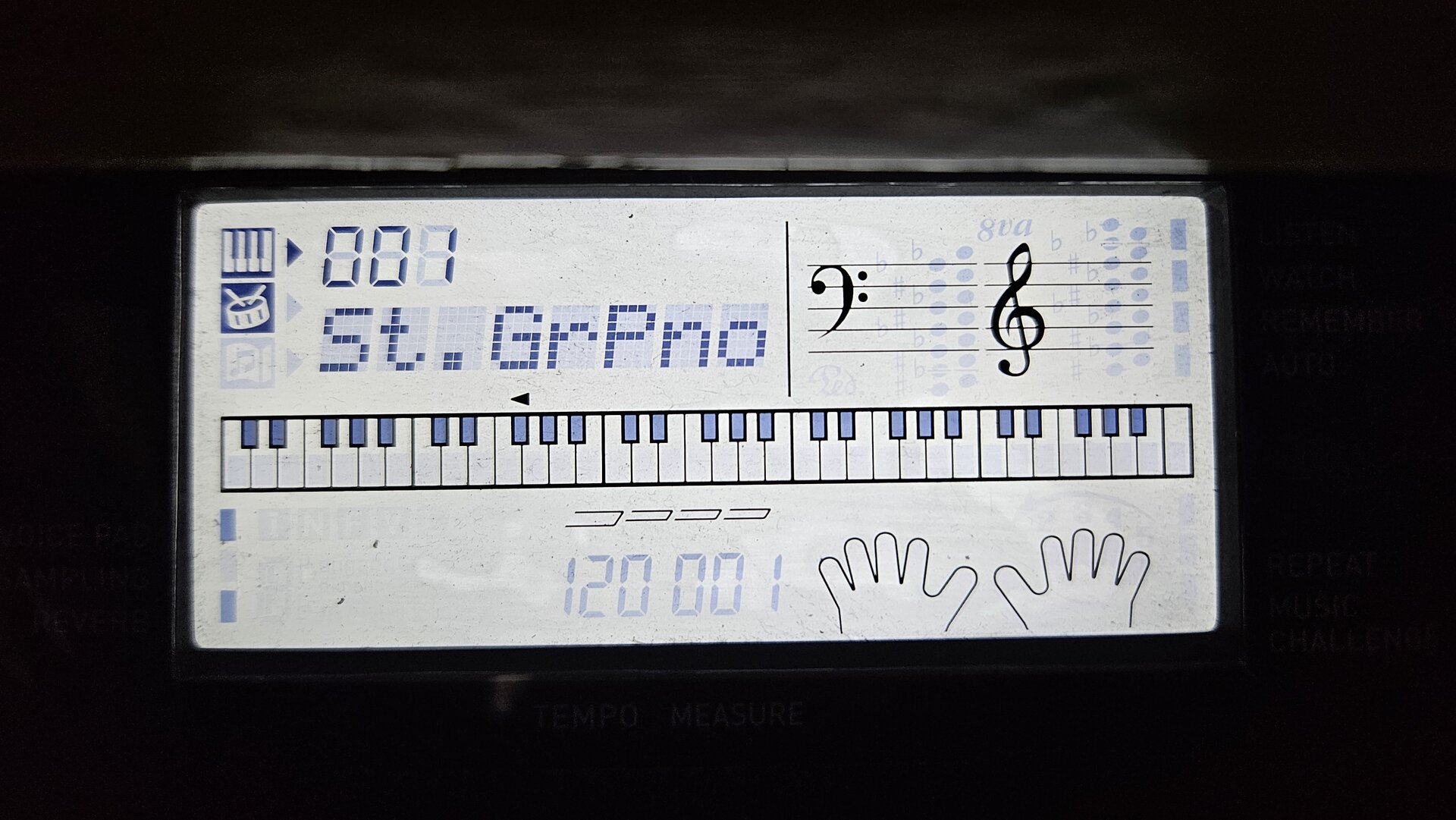

Okay, einziges Manko: Ich habe vergessen das überstehende Stück an der Hintergrundbeleuchtung abzukleben, deshalb leuchtet es jetzt etwas durch die Tasten hindurch. Außerdem müsste ich nochmal ordentlicher mit Isopropanol von hinten über das LCD gehen. Ist mir noch zu dreckig.
Also wird die Tage nochmal nachgebessert.

Was ich dann noch machen werde:
Zur Zeit steckt ein Klinkenstecker-Adapter hinten im Ausgang drin. Denn wenn ich über USB spiele möchte ich den Sound aus dem PC hören und nicht aus dem Keyboard. Da werde ich einfach einen kleinen Schalter einbauen den man hinten am Keyboard bedienen kann.
Bastelfreudig ist das Gerät leider nicht denn im Inneren gibt es nicht eine einzige Steckverbindung. Alle Kabel sind festverlötet und somit hat man weder viel Platz noch kann die Platinen sich so zurecht legen wie es einem passt. Übel.



[stuckl]

Dass es sich später abschaltet, gab es da keine Möglichkeit das in den Einstellungen zu ändern? (Power off Funktion)

Beitrag automatisch zusammengefügt: Heute um 13:52

Nicht dass es einfacher gewesen wäre als die neue Art, Bananen zu essen

Katz & Goldt | Neue Arten, Bananen zu essen

Aus: Das Salz in der Las Vegas-Eule, 2002

katzundgoldt.de



[Kilo81]

Danke für den Hinweis.
Ich habe erst versucht per Handyalarmierung meine Kinder dazu zu bewegen das Keyboard alle 30 Minuten zu bedienen um dem Abschalten entgegenzuwirken. Selbst eine Kugel die an der Decke hängt und von einem Seil gehalten wird das nach 30 Minuten brennen reißt und die Kugel auf die Tasten fallen lässt funktionierte nicht wie gewünscht. Dann fiel mir die elektronische Lösung ein.

Kurz gesagt: Es gibt leider keine Einstellungen in dem Gerät. Weder ein Menü noch sonst irgendwas



[Whiteman]

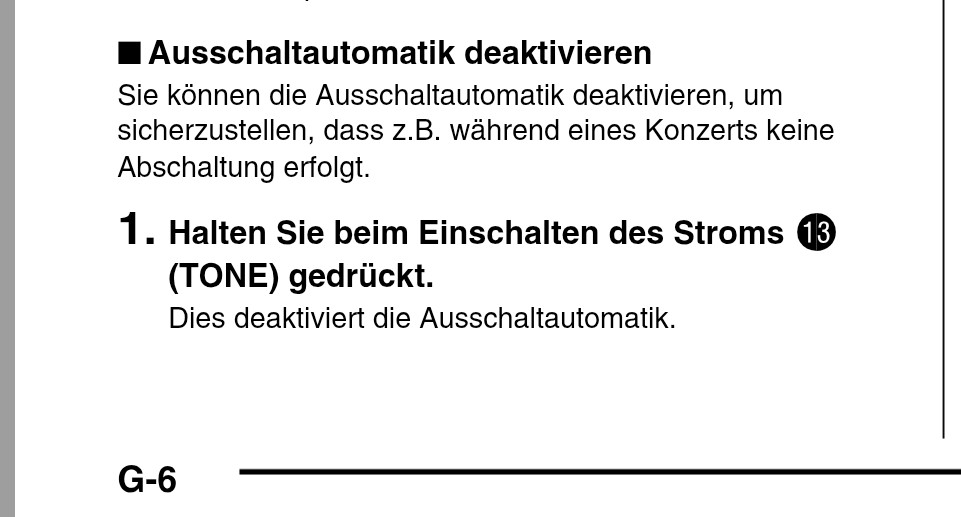

Hust... Bedienungsanleitung Seite 6... hust...

Gruß

Michael



[stuckl]

Ok, Kugel abhängen, aber Banane dafür alternativ mal anders verzehren



[Kilo81]

Ach guck an... der Teil war in meiner Anleitung rausgerissen.
Kann jemand zufällig eine Relaisschaltung mit Timer brauchen?

Mal schauen wie ich meine Banane heute mal essen werde!



[stuckl]

Also du bist zumindest schon mal der inoffizielle Modifizierkönig.



[Kilo81]

Immerhin!

"Guck mal, mit 2 Tastendrücke kann man das umstellen..."

"Ah..papperlapapp, ich bau dir einen Mikrocontroller ein dann brauchst du nur 1 Taste drücken. Und LEDs müssen auch rein."

So nämlich!



[stuckl]

Der heimliche Modifizierkönig - wenn's ihm zuviel Ruhm wird, taucht er ab.



[stuckl]

Aber wenn du vor dem Arbeitspferd sitzt, wie kommt es das 30 min. lang nichts daran gemacht wird?



[Kilo81]

Rauchen, essen, pullern, Frau will wieder irgendwas.... das Übliche
Also so 30 Minuten gehen echt schnell vorbei wenn du mal eine Pause einlegst



[stuckl]

Muss eingeschaltet bleiben da sonst Werte weg?



[Kilo81]

Ne das ist nicht das größte Problem. Wie ich bereits schrieb spiele ich über USB/midi mit meiner DAW.
Dmit das funktioniert muss ich erst das Keyboard einschalten und dann die DAW starten. Geht mittendrin das Keyboard aus muss ich die DAW neustarten was ziemlich nervig ist.
