Schraube von Haltepedal gebrochen - Reparatur?

von OnEoFaKinD, 18.01.19.

Sponsored by
Casio
  1. OnEoFaKinD

    OnEoFaKinD Registrierter Benutzer

    Im Board seit:
    08.01.18
    Zuletzt hier:
    19.02.19
    Beiträge:
    24
    Zustimmungen:
    9
    Kekse:
    292
    Erstellt: 18.01.19   #1
    Hallo miteinander

    Habe gestern in meinem Elternhaus etwas auf dem Klavier gespielt, als plötzlich das Haltepedal nicht mehr funktionierte. Kurz den Unterrahmen entfernt und festgestellt, dass das Pedal "ins Leere läuft", also keine Funktion mehr hat, da es mit keinem anderen Teil des Klaviers mehr verbunden ist. Übeltäter war die Schraube, die normalerweise den Pedalhebel nach unten zieht: der obere Teil (mitsamt Flügelmutter) war vom unteren Teil der Schraube abgebrochen.

    Habe ein paar Fotos gemacht. Hoffe man erkennt darauf alles Wichtige.

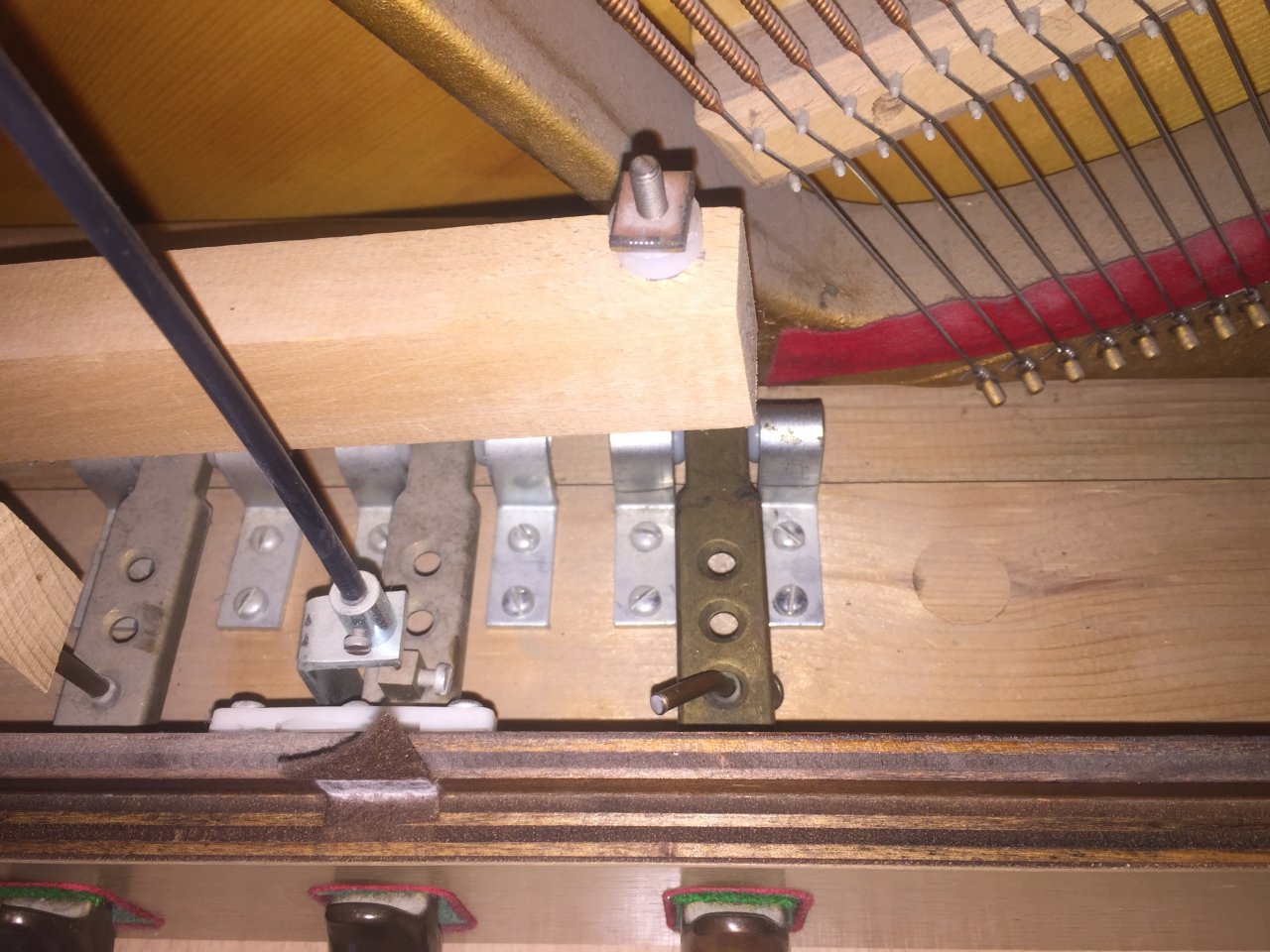

    Rechtes Pedal: kaputtes Haltepedal | Mitte: Dämpfer/Moderator Pedal | Links: Una Corda Pedal

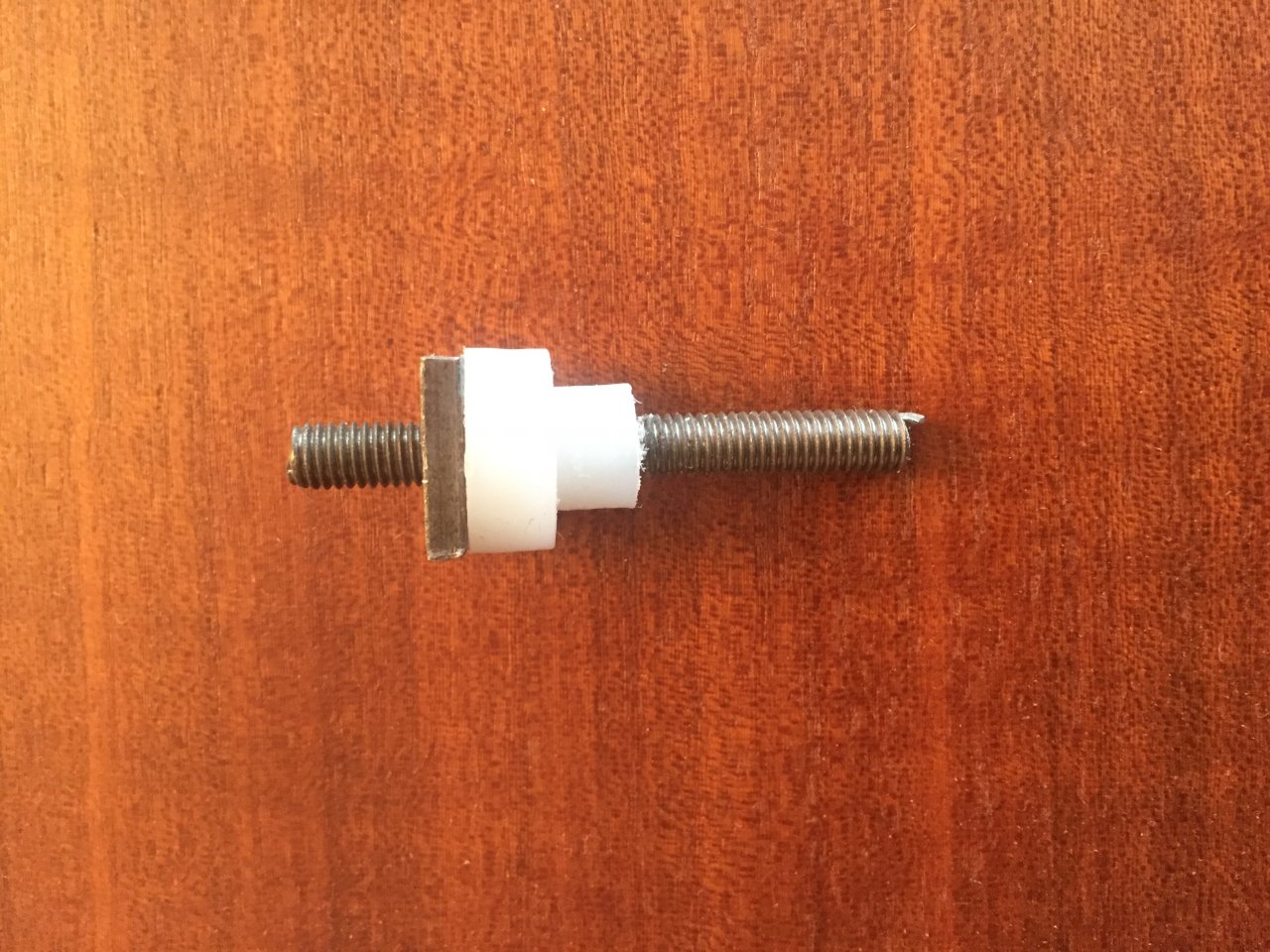

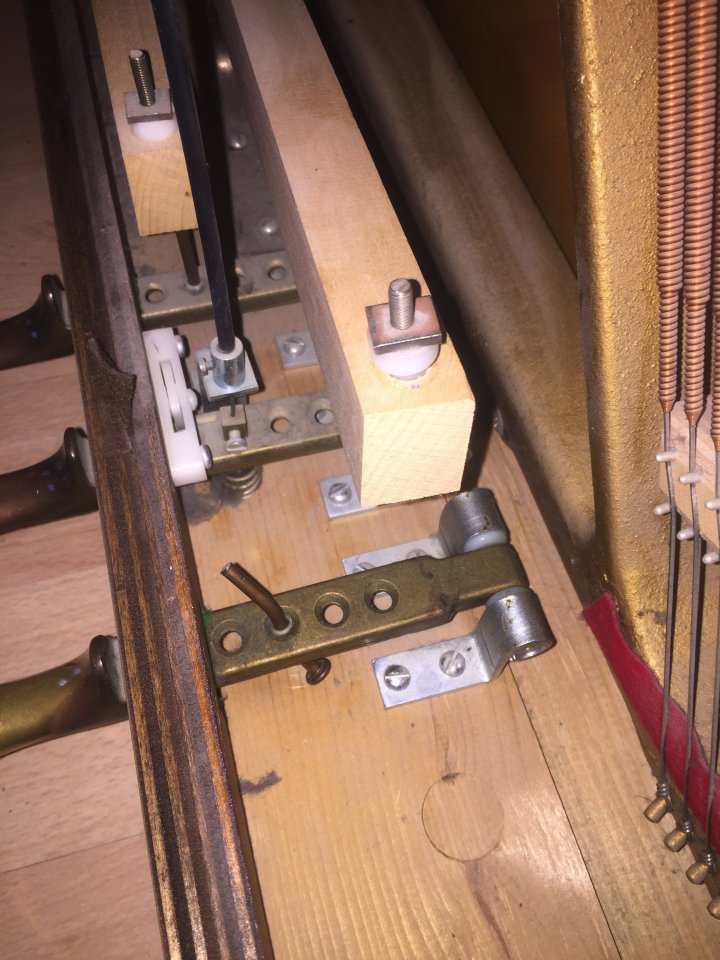

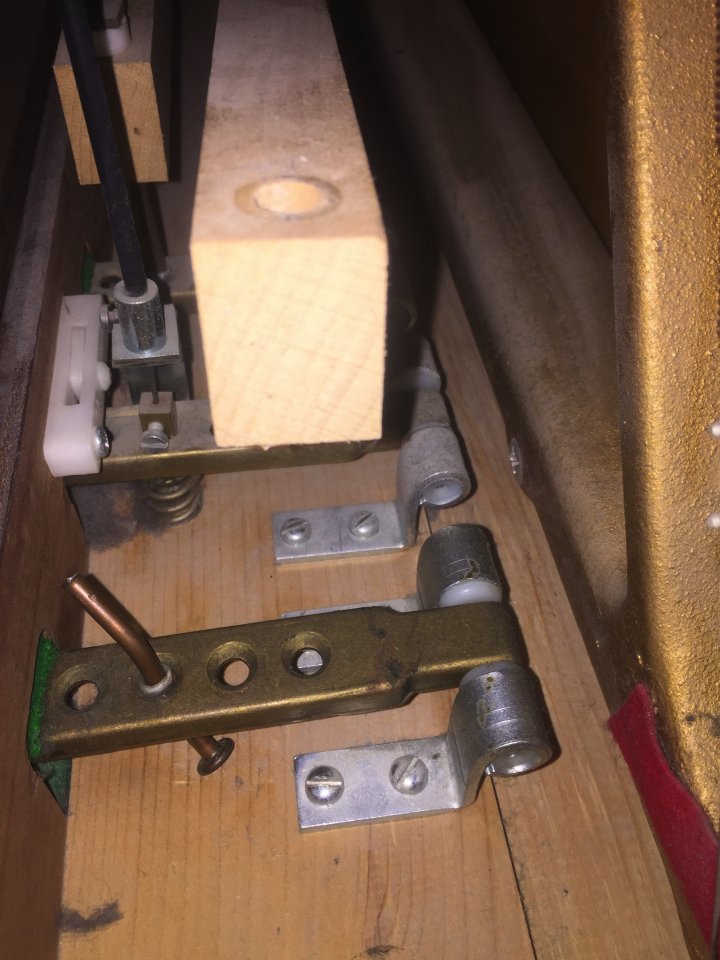

    Frontansicht Ansicht schräg oben Seitenansicht oberer Teil der kaputten Schraube

    Fragen:
    Geht das noch unter "normale" Abnutzung? Ist zwar zum ersten Mal passiert, aber das Teil hat sich doch offensichtlich stark verzogen?!
    Kann man das selbst reparieren? Muss man dabei auf etwas Spezielles achten?
    Oder sollte lieber ein Fachmann ran?

    Das Klavier, ein Pianino/Upright Piano (Sauter R2), ist schon älter (sicher >35 Jahre) und hat auch sonst ein paar "Gebrechen". Unser langjähriger Klavierstimmer des Vertrauens ist leider im letzten Jahr verstorben, deshalb frage ich erstmal hier nach…

  2. Bass Fan

    Bass Fan Helpful & Friendly User HFU

    Im Board seit:
    27.04.14
    Zuletzt hier:
    20.02.19
    Beiträge:
    2.798
    Ort:
    Rhein-Main & Far East
    Zustimmungen:
    1.976
    Kekse:
    18.871
    Erstellt: 18.01.19   #2
    Das hängt von Ausrüstung und Fähigkeiten ab.

    Ich ginge mit dem oberen Teil in den Baumarkt und kaufe ein Stück Gewindestange, sieht gefühlt wie M5 aus. Exakt ablängen, unten, wo im Original ein Bund dran ist, eine Mutter aufsetzten (Verkleben) oder zwei Muttern kontern (nicht auf dem Hebel), der Platz sollte reichen. Natürlich den Lagerbock des Pedals zumindest auf einer Seite abschrauben. Was mir nicht gefällt, ist die Krümmung des unteren Teils, wo kommt die her, wurde das Teil so diagonal zu dem Querhebel geführt? Falls ja, Gewindestange entsprechend abkröpfen (Schraubstock)

    gefällt mir nicht mehr 1 Person(en) gefällt das
  3. McCoy

    McCoy HCA Jazz & Piano Ex-Moderator HCA

    Im Board seit:
    28.04.05
    Zuletzt hier:
    20.02.19
    Beiträge:
    9.198
    Ort:
    Süd-West
    Zustimmungen:
    5.432
    Kekse:
    76.734
    Erstellt: 18.01.19   #3
    Für mich sieht das so aus: Das Pedal hat ja unten mehrere Löcher, in das man die Schraube setzen könnte. Je weiter hinten die sitzt, desto ungünstiger ist die Hebelwirkung. Den hölzernen Querhebel hat man aber aus irgendeinem Grund nicht weiter nach vorne bekommen. Deshalb hat man wegen der Hebelwirkung lieber eines der vorderen Löcher gewählt und die Schraube entsprechend gebogen, damit sie in das Loch des Querhebels passt.

    Das mit der Gewindestange würde ich genauso machen. Beim Einkaufen die Plastikhülsen mitnehmen, durch die Schraube geht. Sie verhindern das Knarzen im Pedal. Wenn es geht, die obere Viereck-Mutter wiederverwenden. Mit der kann man ggf. den Wirkungspunkt des Pedals mal eben von Hand nachstellen.

    Ggf. kann man auch hier: https://b2c.meyne.com/ , hier: https://www.pianoteile.com oder hier: http://www.gebrauchte-klavierteile.de nachfragen.

    Viele Grüße,
    McCoy

    Edit:

    Bei Piano Jahn gibt es die Teile schon fertig, allerdings ungebogen: https://www.pianoteile.com/unsecure...=de&artsnr=192200&objid=A192200&page=1&red=pr

    gefällt mir nicht mehr 2 Person(en) gefällt das
  4. Anowon

    Anowon Registrierter Benutzer

    Im Board seit:
    06.10.16
    Zuletzt hier:
    19.02.19
    Beiträge:
    104
    Zustimmungen:
    36
    Kekse:
    356
    Erstellt: 18.01.19   #4
    das könnte bei nem neuen oder auch Alten passieren... aber bei 35 jahren .. joa sht happens...
    klar kann man aber wenn man sich handwerklich nicht sicher ist lasst n Klavierbauer dran.. der hat vll sogar normal schon so ein teil dabei wenn ihr dem bescheid sagt.

    gefällt mir nicht mehr 1 Person(en) gefällt das
  5. Klavierbauer1

    Klavierbauer1 Registrierter Benutzer

    Im Board seit:
    01.10.12
    Zuletzt hier:
    20.02.19
    Beiträge:
    175
    Zustimmungen:
    70
    Kekse:
    596
    Erstellt: 19.01.19   #5
    Das ist noch Garantie - frag am Besten gleich mal bei Sauter nach...

    gefällt mir nicht mehr 1 Person(en) gefällt das
  6. Piano-Gregor

    Piano-Gregor Registrierter Benutzer

    Im Board seit:
    13.01.09
    Zuletzt hier:
    19.02.19
    Beiträge:
    600
    Ort:
    Münster
    Zustimmungen:
    225
    Kekse:
    5.314
    Erstellt: 19.01.19   #6
    gefällt mir nicht mehr 1 Person(en) gefällt das
  7. McCoy

    McCoy HCA Jazz & Piano Ex-Moderator HCA

    Im Board seit:
    28.04.05
    Zuletzt hier:
    20.02.19
    Beiträge:
    9.198
    Ort:
    Süd-West
    Zustimmungen:
    5.432
    Kekse:
    76.734
    Erstellt: 19.01.19   #7
    Hat Sauter 35 Jahre Garantie? :eek: :cool:
    Ich brauche das oft. ;) Es verändert das Anschlagsverhalten.

    Außerdem ist die linke Schraube nicht gebogen. Können die Klavierbauer zu dieser Biegung noch was sagen?

  8. OnEoFaKinD

    OnEoFaKinD Threadersteller Registrierter Benutzer

    Im Board seit:
    08.01.18
    Zuletzt hier:
    19.02.19
    Beiträge:
    24
    Zustimmungen:
    9
    Kekse:
    292
    Erstellt: 21.01.19   #8
    Herzlichen Dank für eure Einschätzungen und die hilfreichen Antworten! :great:

    Konnte mir eine Pedalschraube besorgen und hab diese nun eingebaut. Habe allerdings das obere Loch gewählt, damit ich die Schraube nicht zu sehr abkröpfen oder gar den Pedalhebel verstellen muss - kam mir sicherer vor (und könnte es bei Bedarf später noch ändern). Funktioniert bisher eigentlich gut, auch wenn das Pedal etwas weniger "empfindlich" gespielt werden kann (habe die von McCoy erwähnte schlechtere Hebelwirkung in Kauf genommen). Beim nächsten Mal Stimmen wird dann der Fachmann drüber schauen, ob das als langfristige Lösung taugt...

    gefällt mir nicht mehr 2 Person(en) gefällt das
  9. Piano-Gregor

    Piano-Gregor Registrierter Benutzer

    Im Board seit:
    13.01.09
    Zuletzt hier:
    19.02.19
    Beiträge:
    600
    Ort:
    Münster
    Zustimmungen:
    225
    Kekse:
    5.314
    Erstellt: 22.01.19   #9

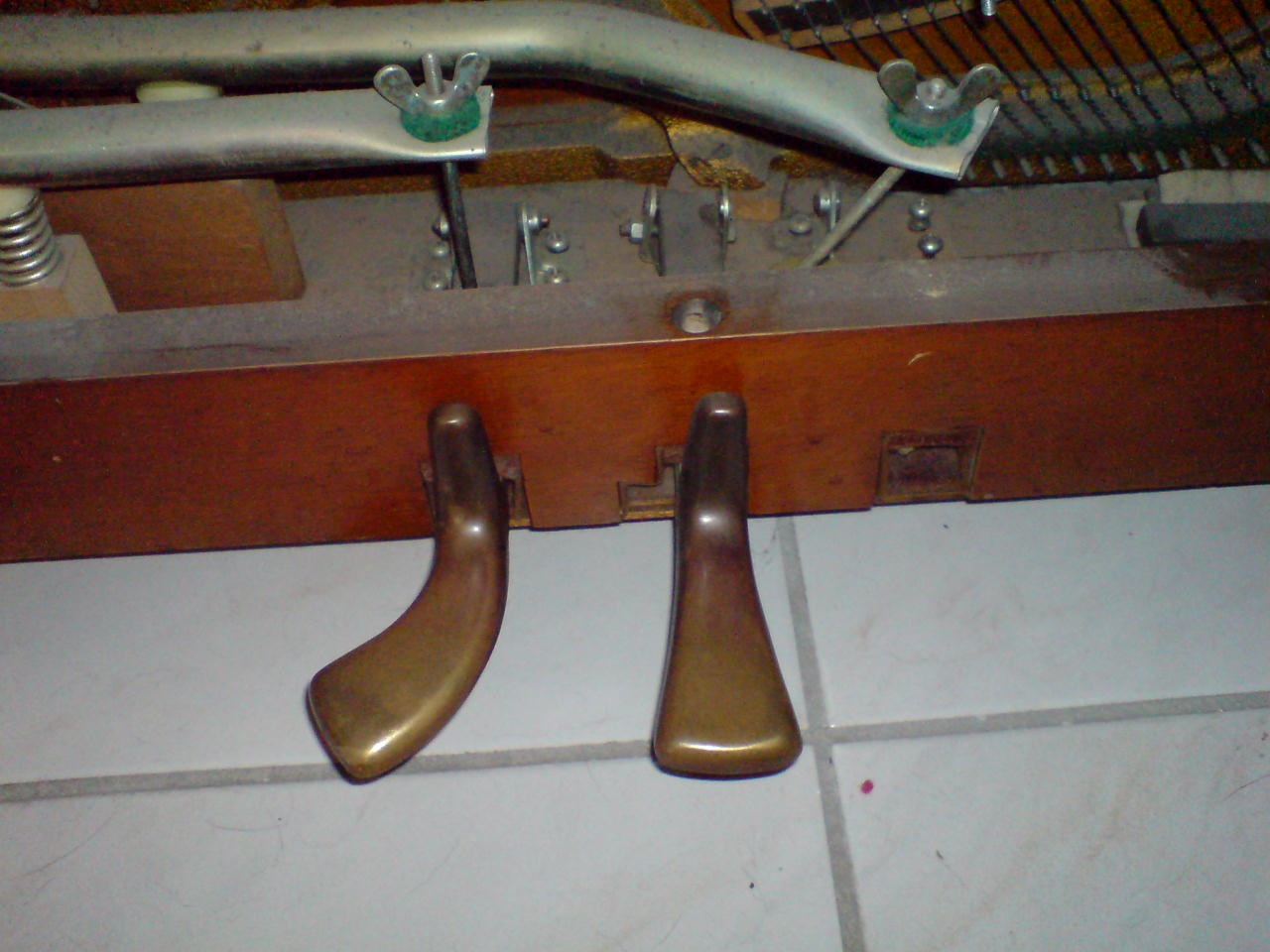

    Aus der Rubrik: Pfusch der Woche. Hier hat jemand das mittlere Pedal umfunktioniert, weil das rechte gebrochen war:


    gefällt mir nicht mehr 2 Person(en) gefällt das
  10. McCoy

    McCoy HCA Jazz & Piano Ex-Moderator HCA

    Im Board seit:
    28.04.05
    Zuletzt hier:
    20.02.19
    Beiträge:
    9.198
    Ort:
    Süd-West
    Zustimmungen:
    5.432
    Kekse:
    76.734
    Erstellt: 22.01.19   #10
    :D Kreative Klavierspieler kitten kaputte Klaviere. :D

  11. OnEoFaKinD

    OnEoFaKinD Threadersteller Registrierter Benutzer

    Im Board seit:
    08.01.18
    Zuletzt hier:
    19.02.19
    Beiträge:
    24
    Zustimmungen:
    9
    Kekse:
    292
    Erstellt: 22.01.19   #11
    In gewissen Kreisen werden querdenkende Improvisationskünstler eben bewundert, in anderen nur belächelt und verpönt ;-)

  12. McCoy

    McCoy HCA Jazz & Piano Ex-Moderator HCA

    Im Board seit:
    28.04.05
    Zuletzt hier:
    20.02.19
    Beiträge:
    9.198
    Ort:
    Süd-West
    Zustimmungen:
    5.432
    Kekse:
    76.734
    Erstellt: 22.01.19   #12
    Das coole ist ja, daß man das mittlere Pedal feststellen kann, so daß es immer unten bleibt. Das ermöglicht ungeahnte Effekte. :D

    Einer von den alten Jazzpianisten - ich glaube, es war Earl Fatha Hines - hatte wohl einen riesigen Spaß daran, auf kaputten Klavieren zu spielen und dabei auszuloten, was alles noch geht, wenn z.B. eine gute Anzahl von Tasten nicht mehr richtig funktioniert.
