SD Neck-Humbucker, 2-adrig, in Selbstbau LP-style extrem leise ('59 wiring)

[hugenay]

Hallo Zusammen,

in meiner selbst gebauten Les Paul habe ich zwei Seymour Duncan Humbucker drin, zweiadrige.

Nach länger nicht Nutzung, jedenfalls nicht verstärkt, ist mir aufgefallen, dass der Neck Humbucker fast unhörbar ist.
Wenn ich den Verstärker aufdrehe (ca. 3 mal so viel wie, wenn ich nur den Bridge Humbucker nutze) hört man was, aber der Klang ist dabei sehr seltsam, klingt nahezu wie unverstärkt nur durch den Verstärker, so gar nicht wie das sein sollte ....

Ich habe 59 Wiring gemacht, ohne "independent volume control" - die Kabel scheinen erstmal in Ordnung zu sein, jedenfalls keine Schäden sichtbar.
Habt Ihr Tipps für die Fehlersuche? Humbucker raus? andere Tests bei der Fehlersuche?

viele Grüße Johannes.



[Carnologe]

Hast Du mal testweise Tone und Volume des Bridge PUs auf 10 gelassen und bist dann auf den Neck PU? Kann eigentlich nur an einer nicht ganz korrekten Verdrahtung liegen. Hast Du den Humbucker erst kürzlich eingebaut?



[Dr Dulle]

Verdrahtung oder Schalter würde ich zuerst checken ....



[hugenay]

gerade bridge PU auf 10 und beim nächsten Mal auf 0, kein Unterschied wenn ich den switch nur auf Neck PU gestellt habe. Es kommt was aber sehr leise, das Noise Gate muss ich nahezu ausschalten, sonst kommt nix.
Vor nem Jahr war alles ok. schräg



[Prospero]

Ich vermute auch primär ein Problem am Schalter oder an Lötstellen.Kann es irgendwo einen Kurzschluss des Signals auf Masse geben?
Hast Du ein Multimeter zur Hand? Miss einfach mal systematisch die Strecke des Signals durch, ähnlich wie hier beschrieben.



[Ben zen Berg]

Wie klingt es denn in der Zwischen-Position? Sind da beide PUs zu hören?
Ich vermute das ewige Leiden der Toggle-Switches: Korrosion.
Switch doch mal richtig beherzt fünf/sechs mal hin und her. Richtig mit Schmackes, damit sich das Oxid auch löst und ein Kontakt wieder möglich ist.



[hugenay]

Habe den Multimeter rausgekramt. Vom Klinkenkabel bis zum Switch habe ich die untere und obere Stellung gemessen, dabei hatte ich beides mal 01.5 Ohm als Wert, allerdings kam das Multimeter zum ersten Mal zu Einsatz. Meine Kenntnisse also nicht gerade vertieft ;-) Hoffe heute Abend hab ich Zeit für die Potis zu messen...
Danke für denk Link!
Ist ja alles nur 2 Jahre alt und stand faul im Wohnzimmer rum.....



[epiphonrudi]

gerade bridge PU auf 10 und beim nächsten Mal auf 0, kein Unterschied wenn ich den switch nur auf Neck PU gestellt habe. Es kommt was aber sehr leise, das Noise Gate muss ich nahezu ausschalten, sonst kommt nix.
Vor nem Jahr war alles ok. schräg

als ich etwas zu viel an meiner Partcaster rumgeschraubt habe, war das Kabel des Hals-PU durchgescheuert und es hat
sich ähnlich leise angehört. Ich tippe auch auf ein Masseproblem im Kabel des Halstonabnehmers.
mfg
Rudi



[InTune]

Das deutet grob erst mal auf einen (partiellen) Masseschluß, kalte/schlechte Lötstelle oder auch Defekt im Pickup...
Das ist aber auch nur mehr oder weniger Orakeln.
Ich würde mir die Mühe machen und den Fehler systematisch einkreisen: Pickup alleine checken --> Widerstand; dann schrittweise, so weit möglich den Rest der Elektrik anschließen und testen.



[hugenay]

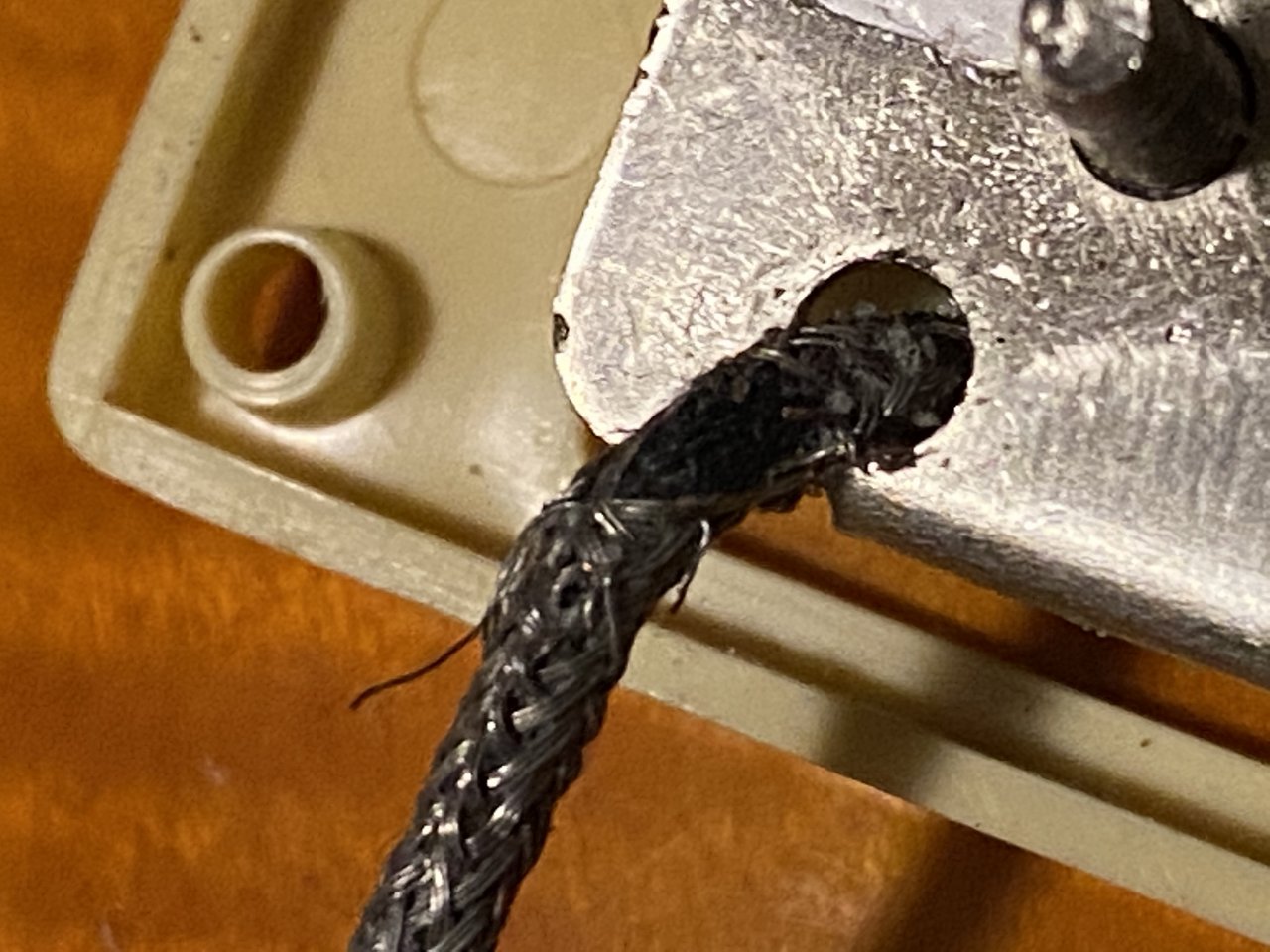

per multimeter hat alles "funktioniert" bis zum Poti. Zum Pickup wusste ich nicht wie ich messen sollte, habe aber eine stelle am kabel nah gefunden am pickup wo die Masse auf einer Seite etwas weggescheuert ist, innen scheint aber ok... wirds das schon sein?



[Prospero]

habe aber eine stelle am kabel nah gefunden am pickup wo die Masse auf einer Seite etwas weggescheuert ist, innen scheint aber ok... wirds das schon sein?

Eher nicht. Wenn Masse irgendwo hin kurzschließen sollte, wird's ja auch sehr wahrscheinlich gegen Masse gehen, wenn dort überhaupt etwas ist.
Wenn Du an den Kabelenden des PUs den erwarteten Widerstand messen kannst und sich beim Biegen des Kabels/der Scheuerstelle nichts ändert, sollte dies nicht das Problem sein.



[hugenay]

okay... ich habe noch nicht ganz verstanden, wie ich die Verbindung zum Pickup messen kann.



[Prospero]

Geh mal ähnlich wie ich hier beschrieben hatte vor und miss systematisch von der Buchse bis zum Pickup durch.
Hast Du den ohmschen Widerstand des Pickups selbst mal gemessen, ist dieser mit seinen Leitungen selbst in Ordnung?



[hugenay]

ok. bis zum pickup scheint alles ok. Ich habe allerdings diese vintage braided Kabel an den Humbuckern. Einfach Kabel und Masse am Poti, wo beide noch verlötet sind, funktioniert nicht. Dürfen die nicht mehr verlötet sein?



[Dr Dulle]

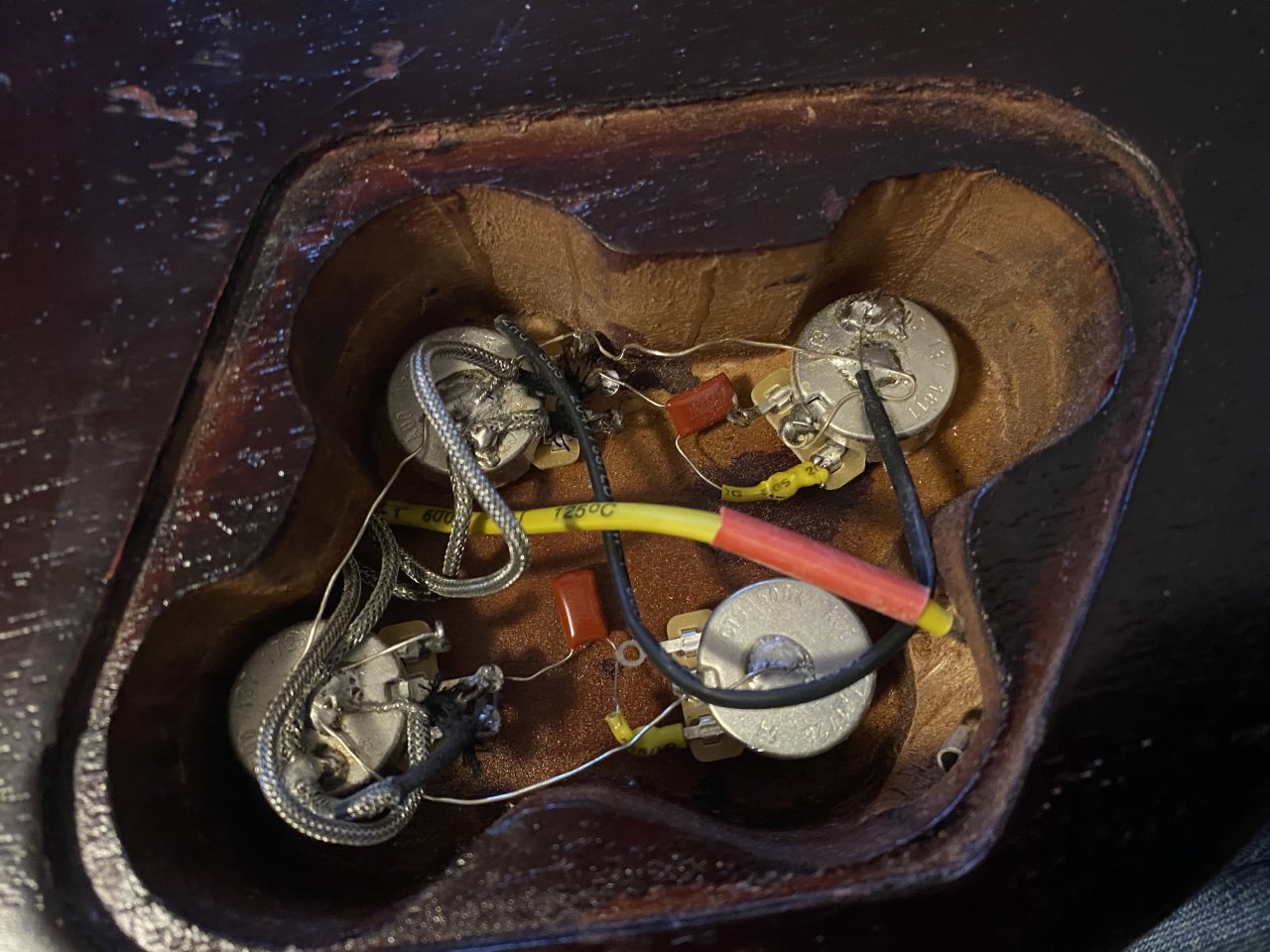

so sollte das ca aussehen



[Prospero]

ok. bis zum pickup scheint alles ok. Ich habe allerdings diese vintage braided Kabel an den Humbuckern. Einfach Kabel und Masse am Poti, wo beide noch verlötet sind, funktioniert nicht. Dürfen die nicht mehr verlötet sein?

Hm, doch, eigentlich schon, hat ja auch mal funktioniert. Schließt der leitfähige Schirm irgendwo mit dem Signal kurz?
Hast Du mal ein Bild vom ganzen?



[hugenay]

Bridge Humbucker funktioniert ja noch. Da krieg ich auch keinen Widerstand gemessen



[Software-Pirat]

Bei Widerstandsmessungen mußt du aufpassen. Wenn du sicher, denn Widerstand des Pickups messen willst, mußt du eigentlich den Pickup ablöten und dann messen. Sonst kann es passieren, daß du parallel dazu die Masseverbindung mit misst (oder ähnliches).



[bagotrix]

Einfach Kabel und Masse am Poti, wo beide noch verlötet sind, funktioniert nicht. Dürfen die nicht mehr verlötet sein?

Doch, aber Du solltest die Potis voll aufdrehen und zwischen Masse und Ausgang des Potis messen. Den PU-Widerstand kann man sogar ohne Aufschrauben der Gitarre an einem eingesteckten Klinkenkabel messen, und er verändert sich dann je nach Stellung des PU-Schalters.

Was noch gar nicht erwähnt wurde: Der Fehler könnte schlichtweg am Kontakt des Toggle Switch liegen. Das ist schon fast ein Klassiker bei den Dingern, dass ein PU nur ganz leise zu hören ist.

Das liegt auch an der Konstruktion: der klassische Toggle schaltet eigentlich gar keinen PU ein, sondern schaltet in den äußeren Stellungen jeweils den anderen PU aus. Die Mittelstellung ist sozusagen die Ruhestellung, in der beide Federkontakte am Mittelkontakt (=Ausgang) anliegen. Schaltest Du auf "Treble", wird der Kontakt des Neck-PUs durch den Hebel vom Kontakt weggedrückt. Ist das Federblech nun durch langen Gebrauch oder einfach durch ungenaue Verarbeitung etwas verbogen, liegt es in Mittelstellung bzw. beim "Einschalten" (d.h. eigentlich beim Nicht-Ausschalten) nicht mehr fest und sauber am Mittelkontakt an. Das gleiche passiert, wenn die Kontaktfläche verschmutzt oder korrodiert ist; oft passiert das bei Spielern, die fast nur auf einem PU spielen.

Ich würde also erstmal den Toggle überprüfen. Hier kannst Du zwischen Ausgang und Eingang messen, der Widerstand sollte in der entsprechenden Stellung so gut wie 0 sein.

Gruß, bagotrix



[Dr Dulle]

Was noch gar nicht erwähnt wurde: Der Fehler könnte schlichtweg am Kontakt des Toggle Switch liegen. Das ist schon fast ein Klassiker bei den Dingern, dass ein PU nur ganz leise zu hören ist.

Naja angedeutet wurde das schon, aber beachtet wohl nicht .....

Verdrahtung oder Schalter würde ich zuerst checken ....
