ok, fertig soweit!
gelohnt hat sich die Reperatur auf jedenfall!
derweil die möglichkeit der teilweisen Reinigung wirklich nötigst war,
der Tastensatz war völlig mit Kriechöl besudelt und somit auch die untere Wanne
macht sicher kein sinn mit Kriechöl an den Fingern zu musizieren und alles einzuwatzen!
die "einsprüh techniker" können sich das spaaren, die Kontakte sind gekapselt! sprühen zwecklos , schmierig und stinkt! LASST DAS!
das Öl lies sich mit hochkontzentriertem Spüli und Wasser an den ausgebauten teilen gut entfernen
(nicht die komplette Maschiene eintauchen nur teile abspülen)
so verwatzt sieht die Badewanne danach aus (das meiste is Staub)

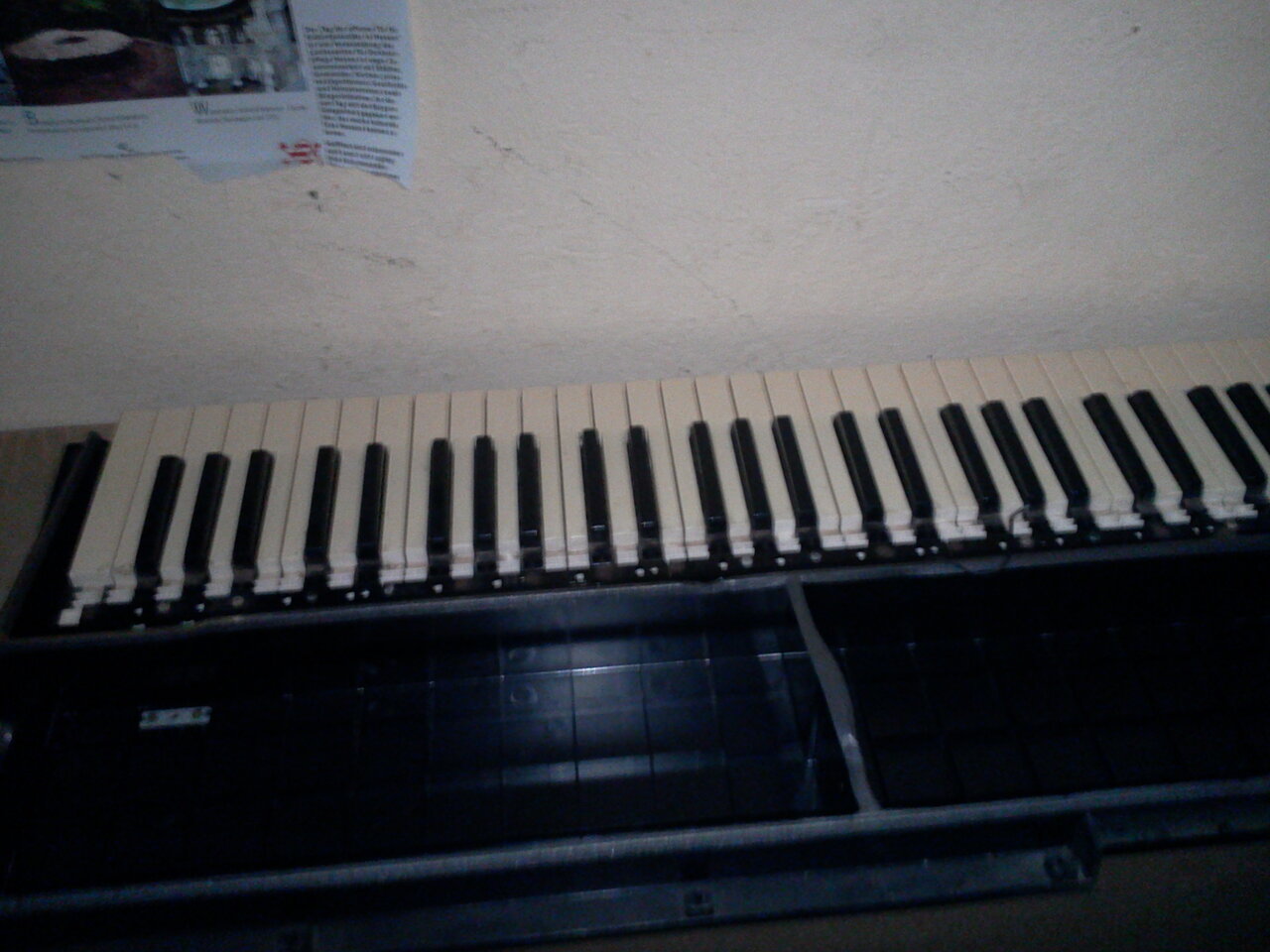

der Staub stammt eher von den Tasten als von der Wanne
hier zun austrocknen nach der abtropf phase ausgelegt
wenn ich mir gemerkt hätte welches Loch für die Fixierschraube war, hätte vorteile beim zusammenbauen gehabt

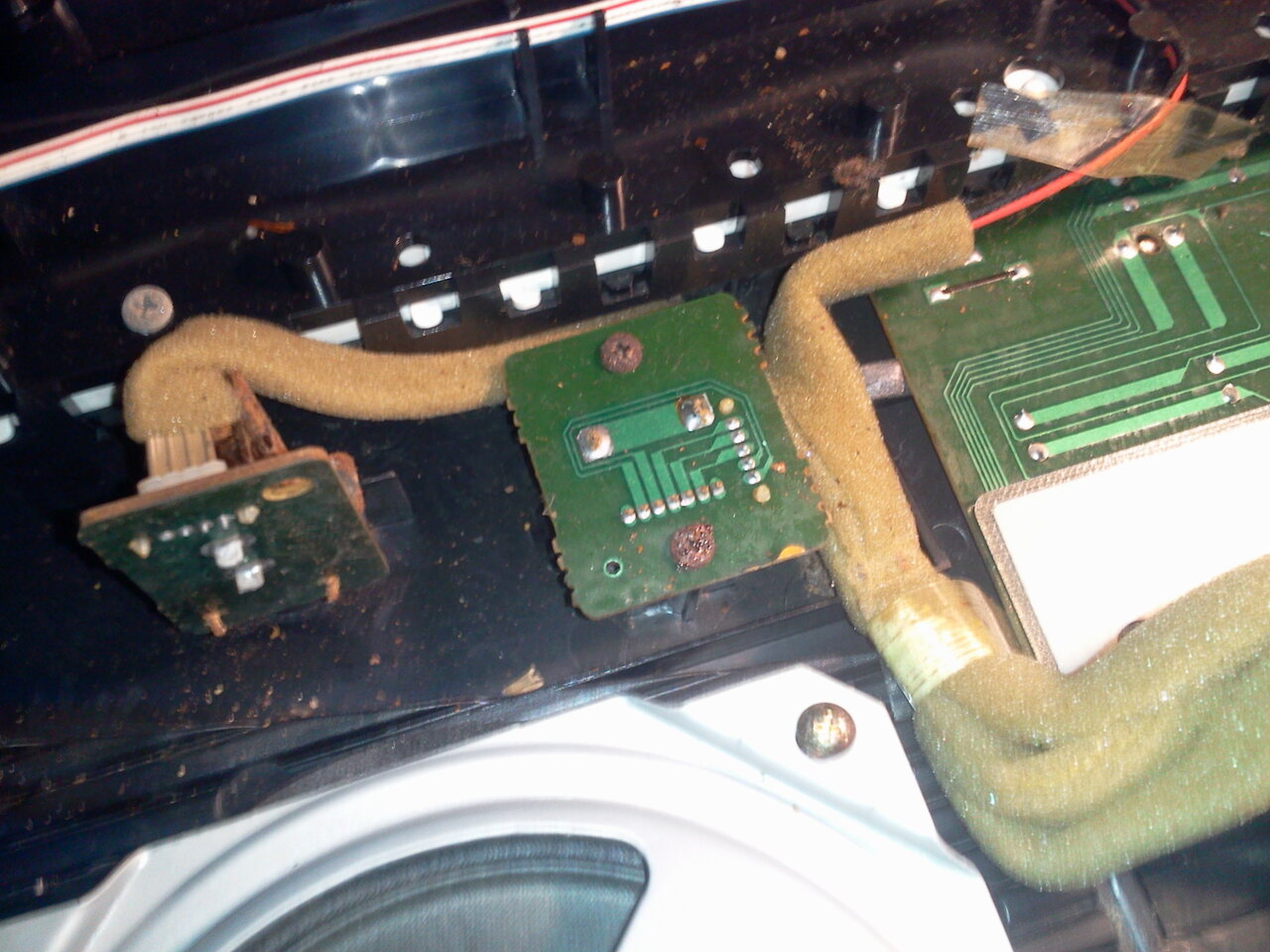

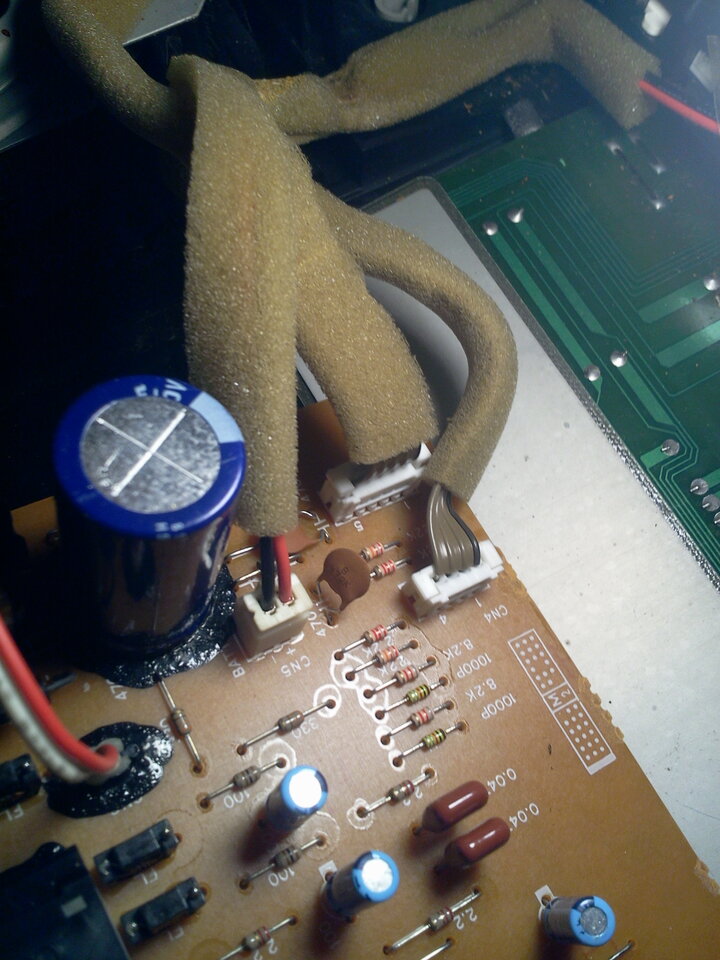

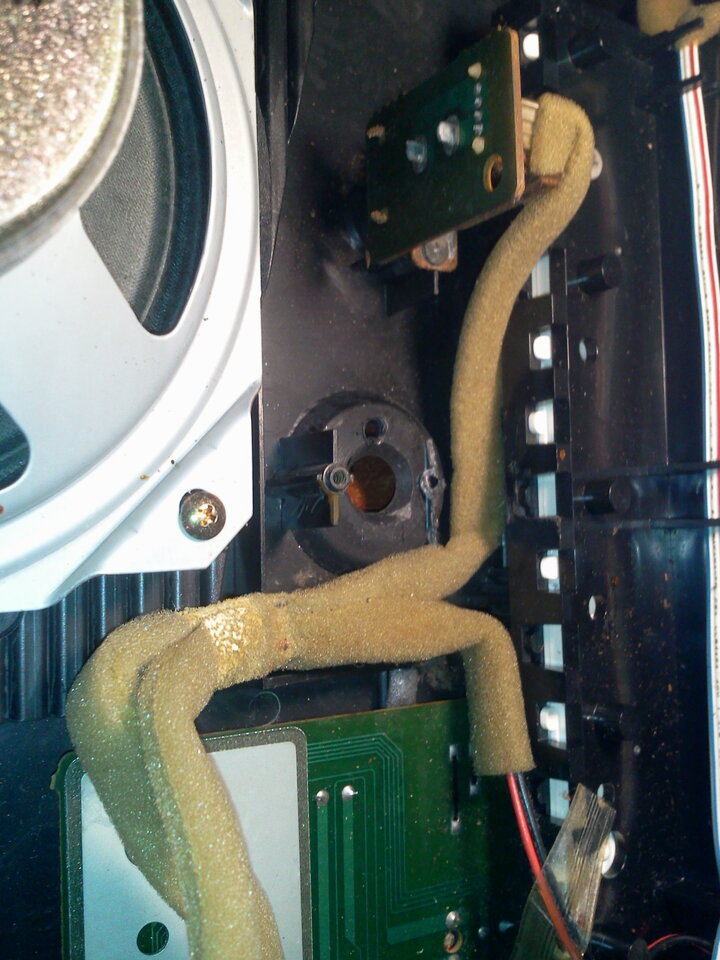

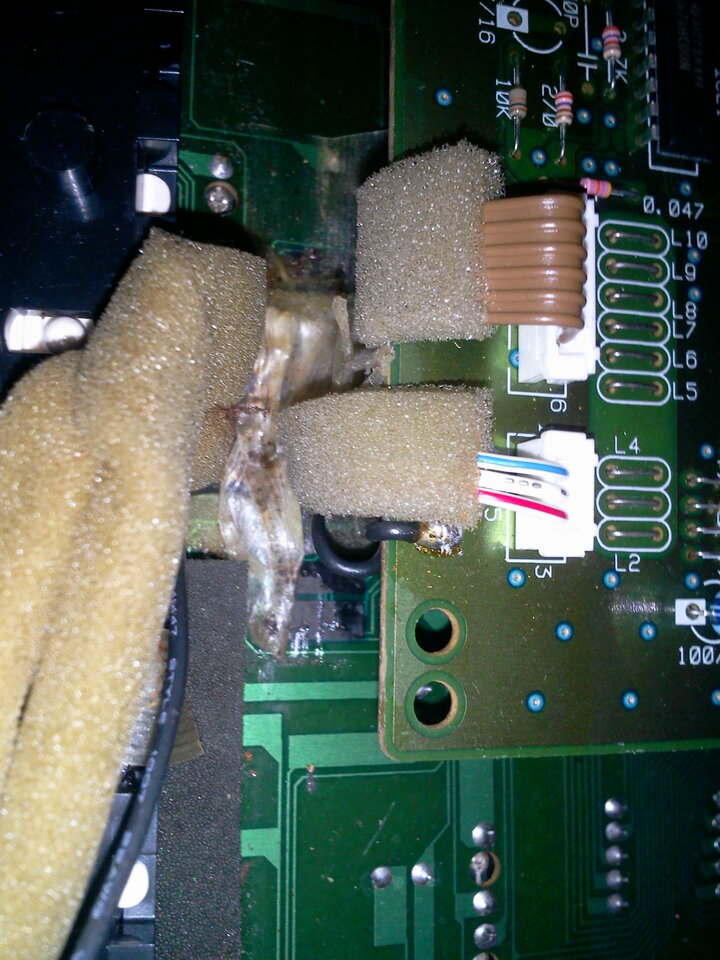

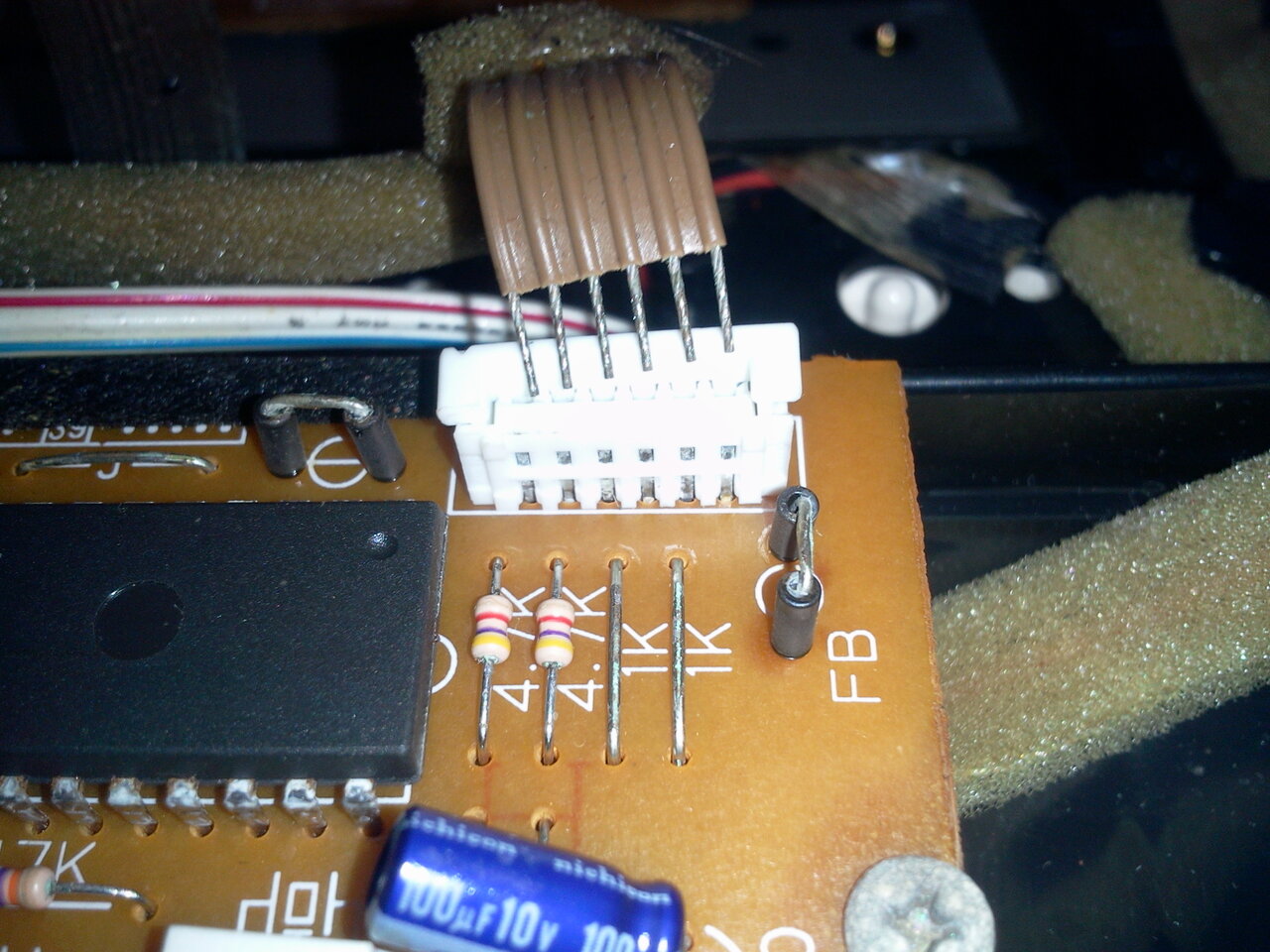

es sind nur wenige kabel zu entfernen.

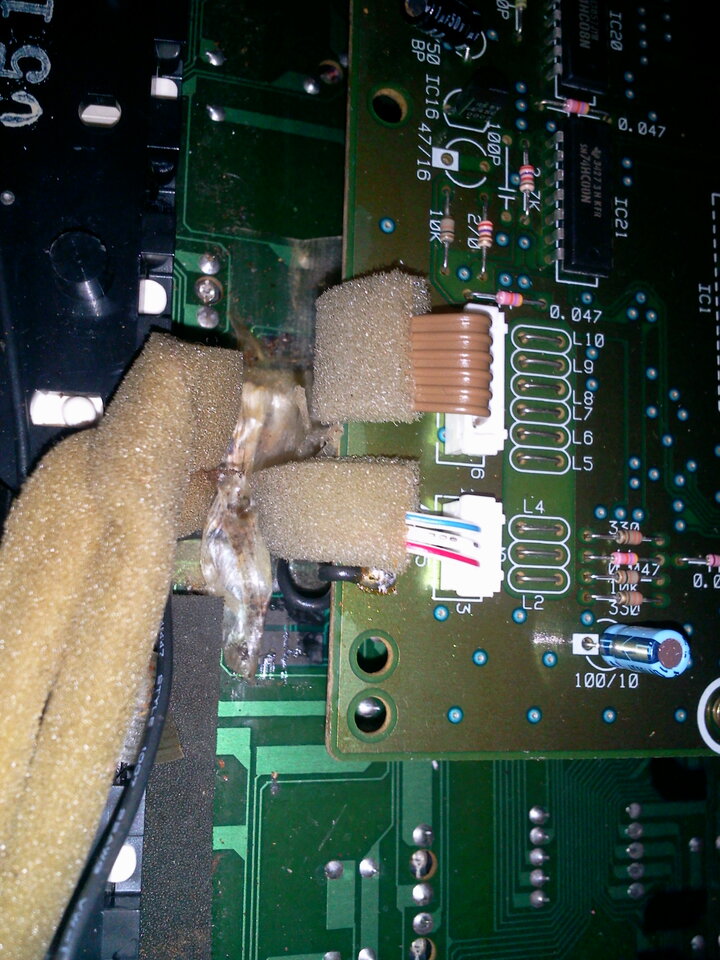

die fixierklebestreifen sind (außer den krichölgeschädigten) sehr klebrig und zäh und fals man die abkrigt wiederverwendbar

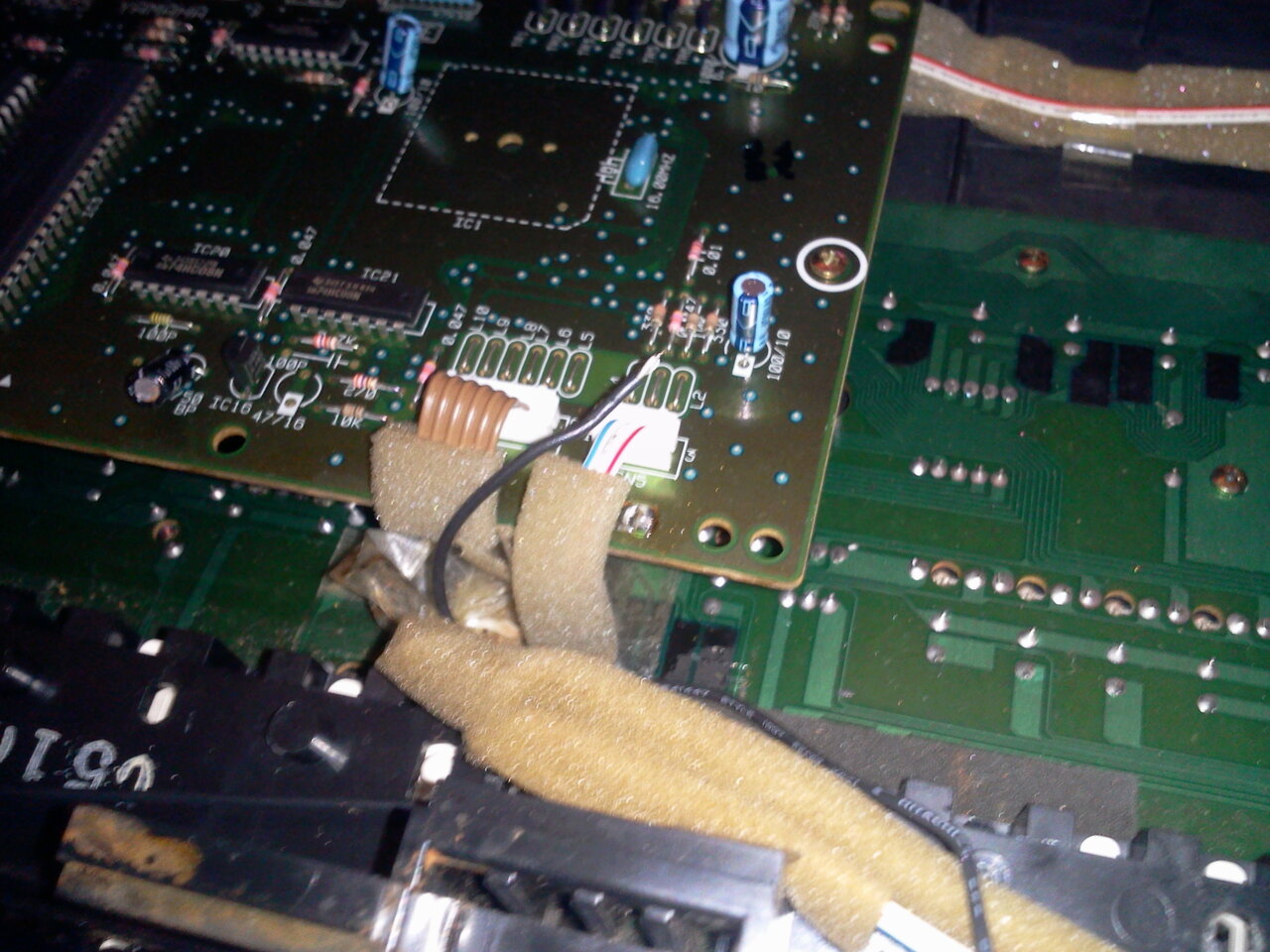

das schwarze Kabel muss auch ab
und dann wieder dran gelötet werden

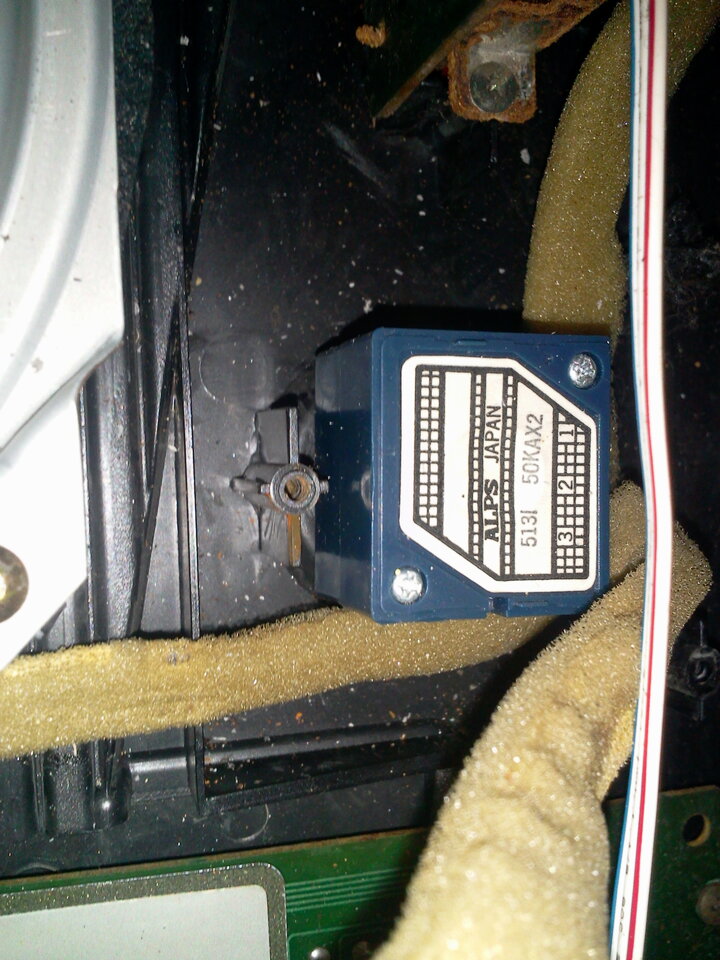

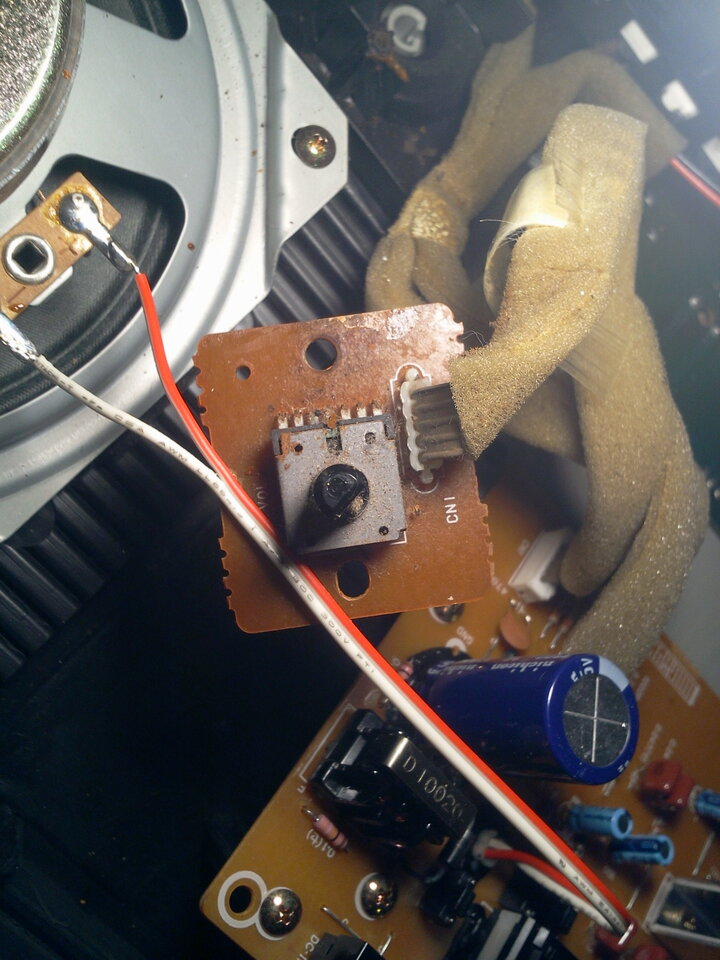

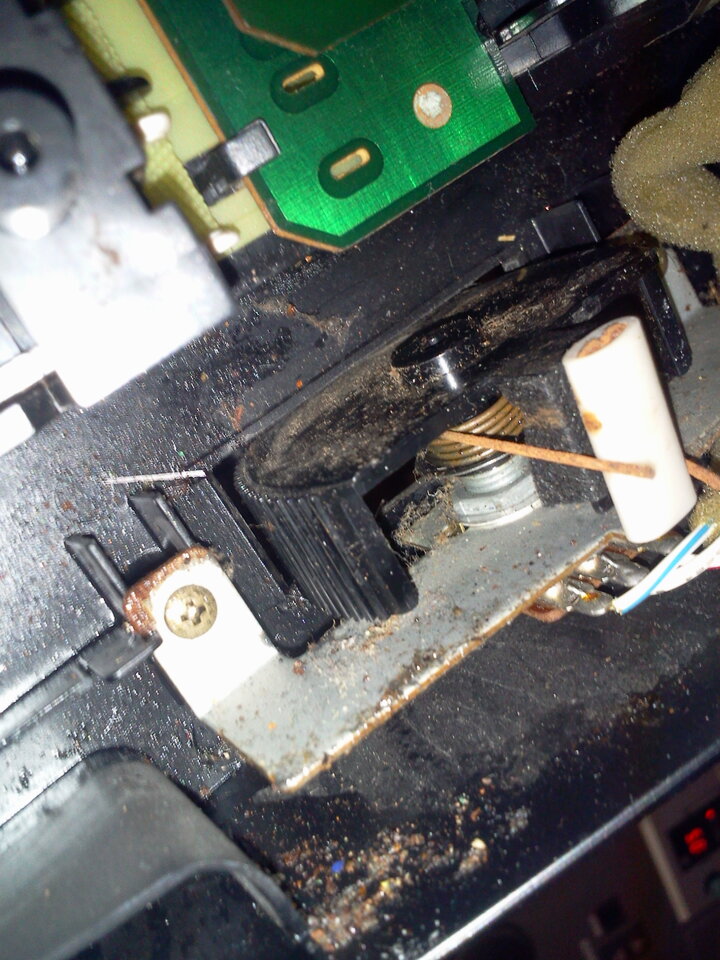

hier noch einen blick af den pitchpoti
wie man sieht völlig eingesaut , nur der Poti blieb zum Glück und dank optimalgeschützer einbauweise verschont!
sprühen zwecklos ! ihr sprühschweine!
habs e bissel abgewischt
naja, das oberteil ist nicht so Badewannenfreundlich! das lass ich lieber das wird nix.
und ist außer dem pitch glücklicherweise nicht betroffen! kein öl!°

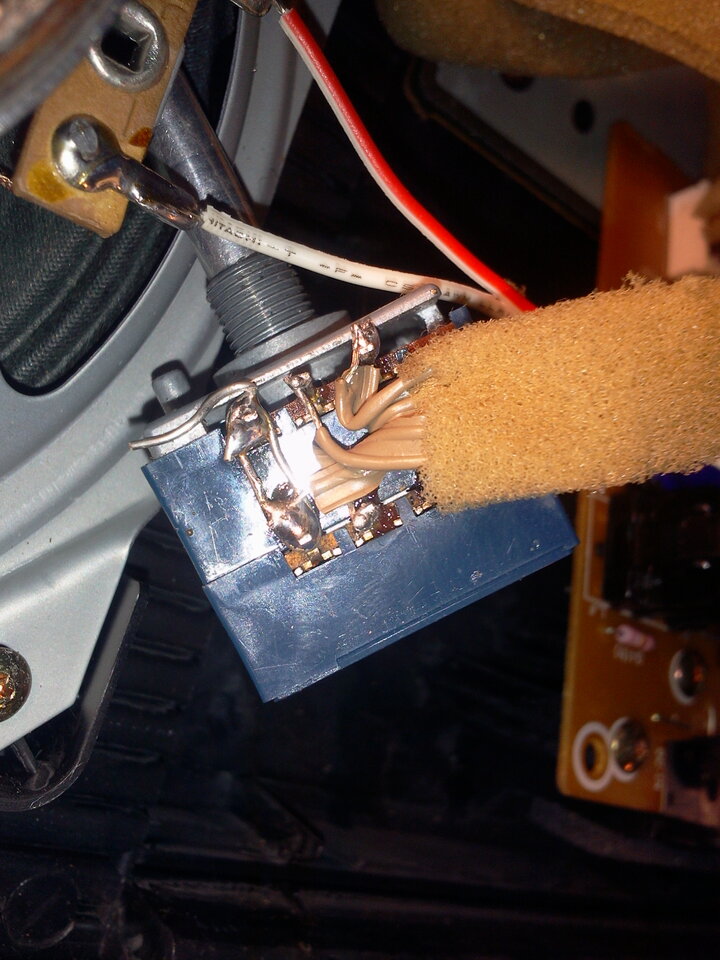

den Masteregler hab ich durch einengaantzs anderes Poti ersetzt
der war nunmal defekt und hatte den selbigen nicht zur Hand
da wirds knifflig und japanische Schaltplanzeichnung sehr verwirrend
4 und 5 ausgang
3 masse
1und2 eingang

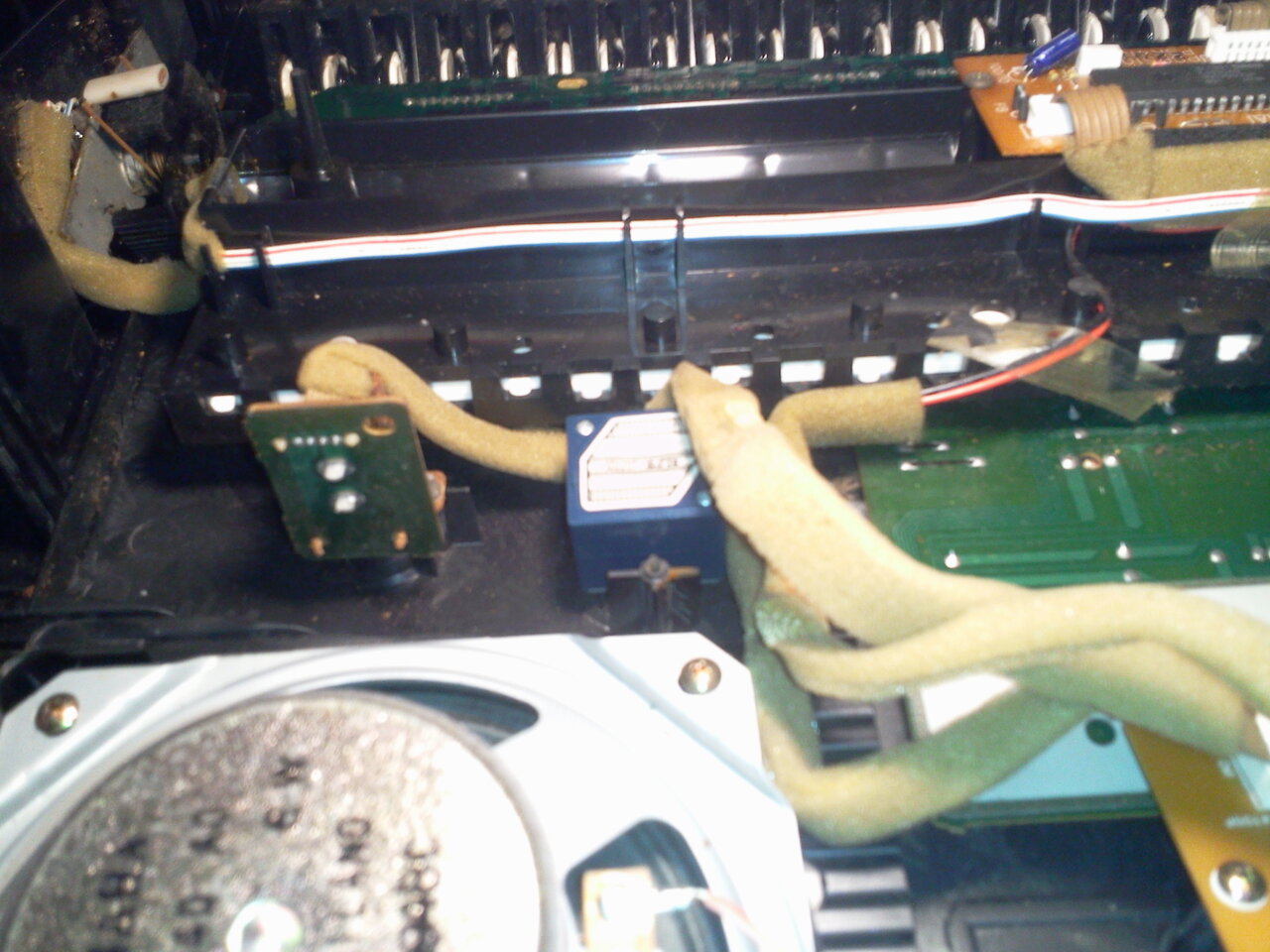

der neue
kleine änderungen waren erforderlich!

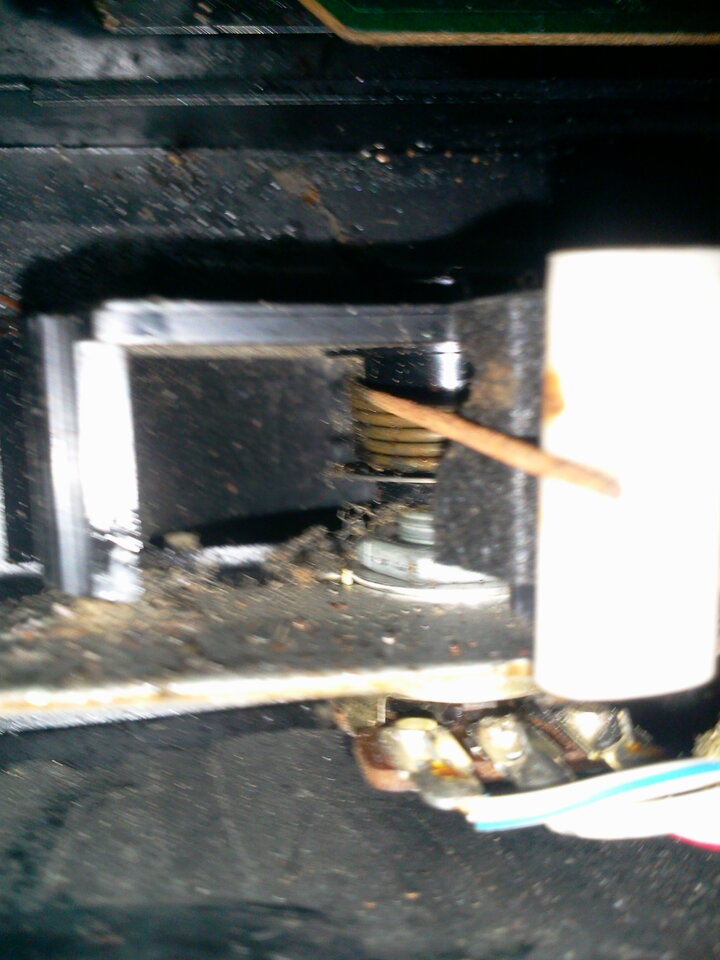

und passt , naja die Wellenlänge
hat keine lust auf Eisenspäne
uns geht doch auch so

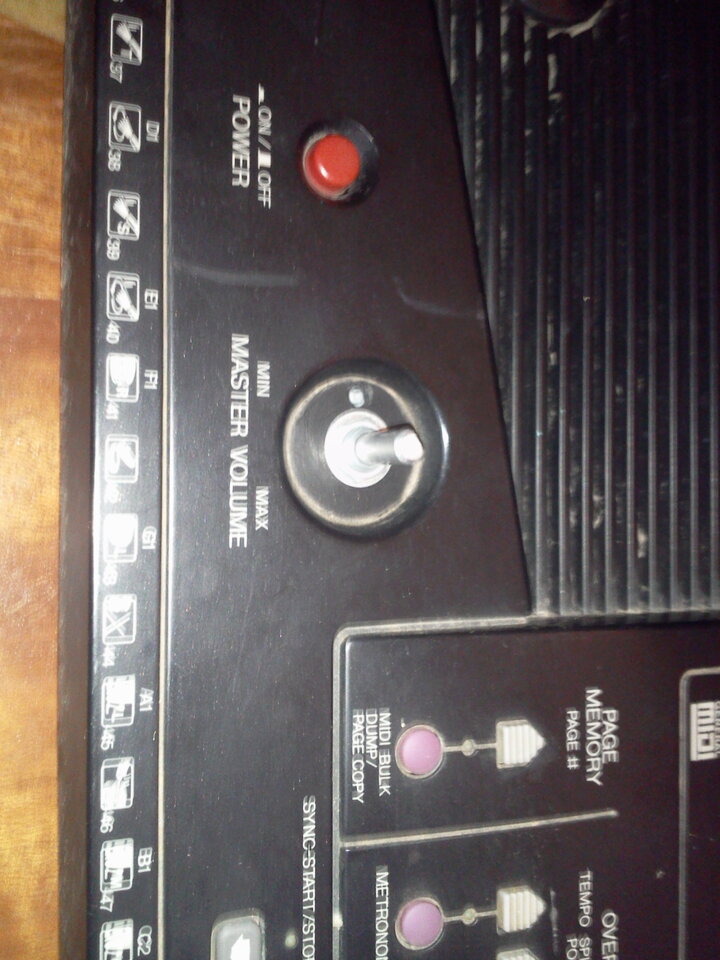

der weise Punkt auf der falschen Seite
kann aber Blind gefunden werden

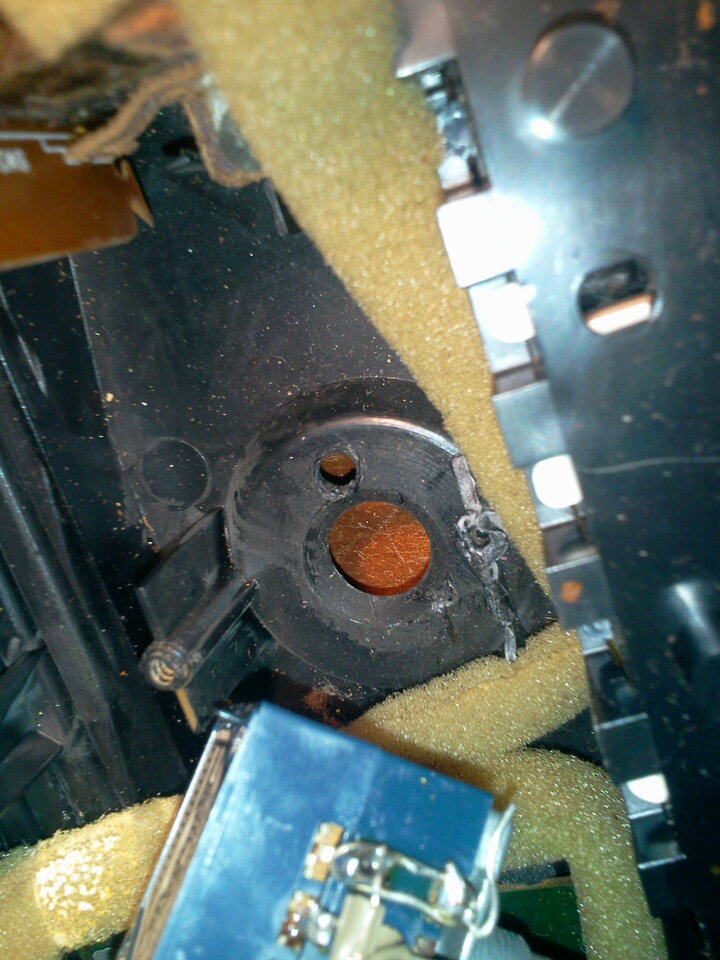

hier noch der Schaumstoff der entlüftung
feinstes mikroplastik
habs in ofen sons verschuckts n Hering und dann ich!

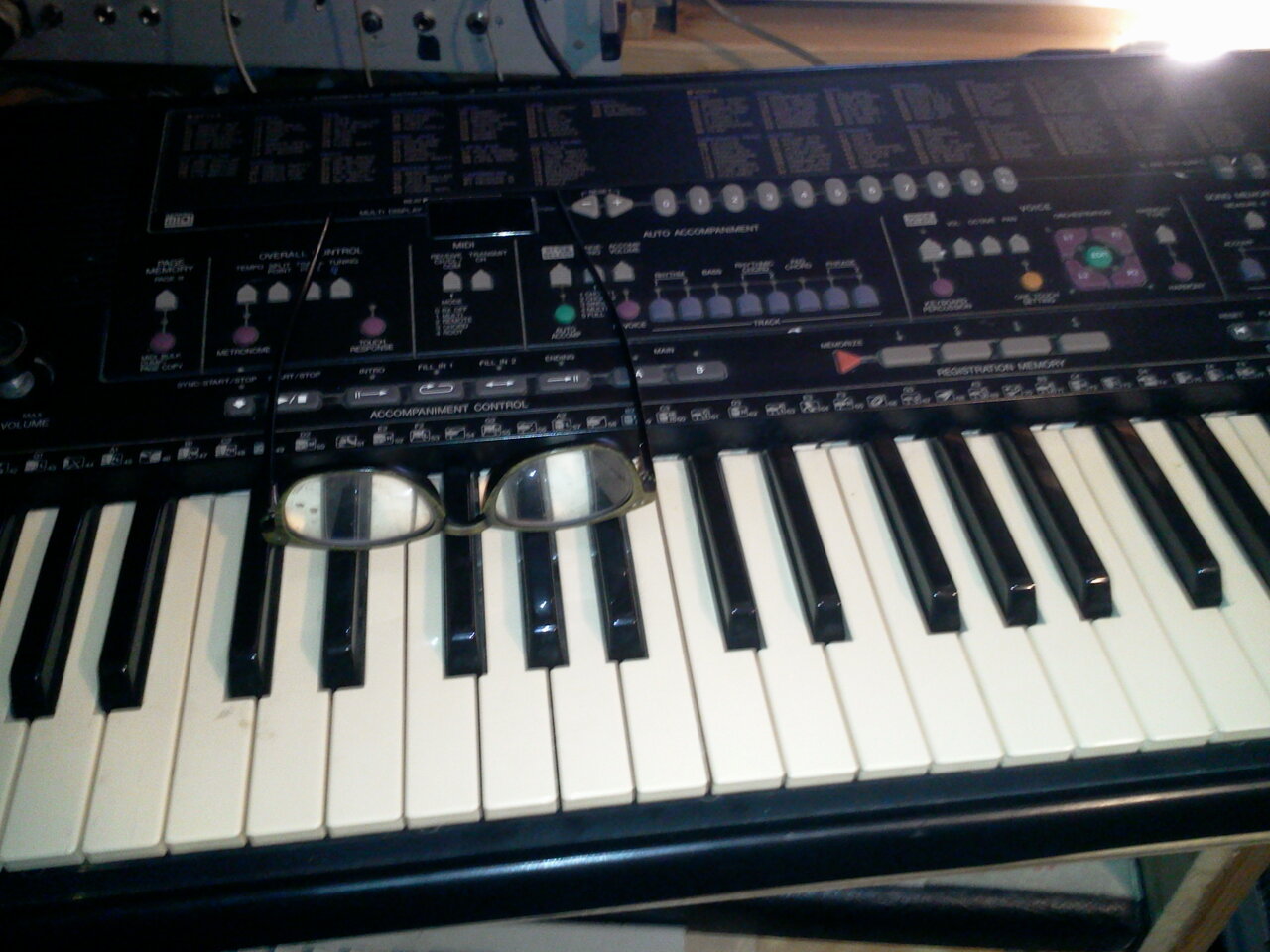

habs dann alles zusammengeschraubt und mist!

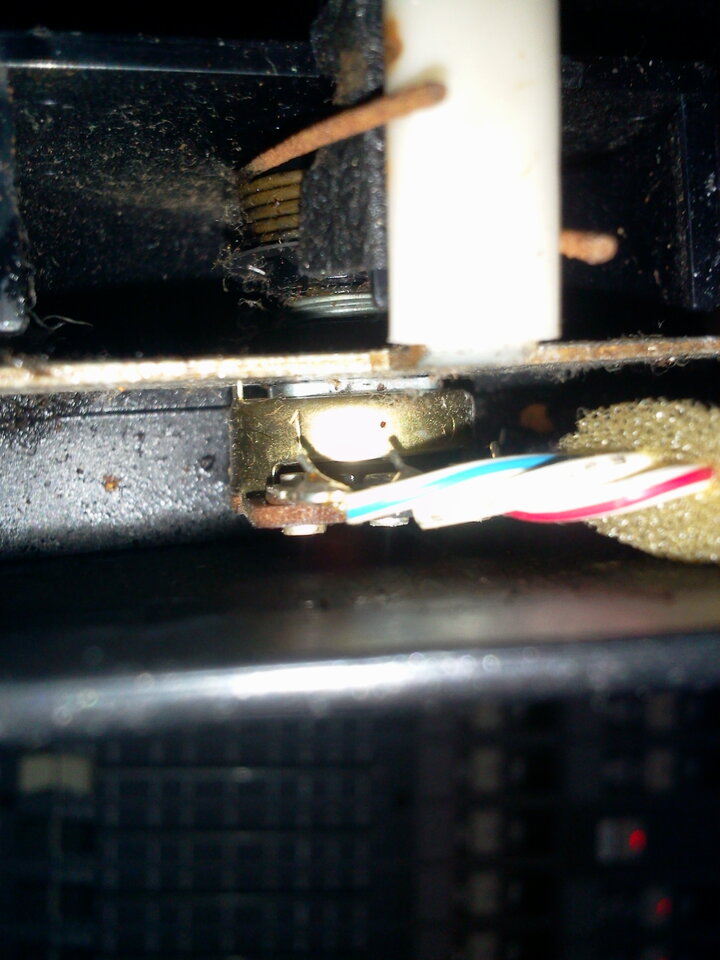

4 tasten gehn nicht ! da es sich dabei um gleiche töne nur nächste Oktave handelt, wars klar !
also zerlegt und tastensatz untersucht nach wacklern am lötpunkt und irgendwann aha!
hab davon keine Bilder gemacht aber geht wieder ,- soweit
den Batterikasten hab ich abgelassen der is hinn und ich brauchs nicht! sowas is Kinderorgel! genau wie der Demoknopf!
nun der Grund fürs einsprühen ist noch!;:
bei einigen Tasten funktioniert die Anschlagdynamik nicht!
da hilft kein einsprühen !!!
da muss das gummipöpperboard getauscht werden! wie das geht steht in der Serviceanleitung
obs die gummipöpperboards noch gibt weis ich nicht!
fals ja gehts hier auch weiter
das PSR510 is baugleich und passt vieleicht noch oben mit rein.
