beim berühren des tonepotis bricht der ton ab - welches kabel schuld?

[Veeti]

hy leute
bei meiner tele habe ich eigentlich nur eine neue controlplate verbaut, und jetzt ist es aber so das wenn ich den tonpoti oder volumepoti auf den metalteil berühre vom drehknopf (schlitz fürs anschrauben des reglers) bricht der ton sofort ab und oder knistert...
was könnte dafür das problem sein? ich hab in meinen fach zwar nicht viel platz (viele kabel) aber eigentlich alles richtig verlötet... kann es da sein das sich gewisse kabel trotz ummantelung nicht berühren dürfen oder so?
danke!



[stoffl.s]

Klingt für mich, als würdest du da irgendwo Kontakte schliessen, wo keine sein sollen. Ich würde definitiv noch mal die Verkabelung überprüfen und ob nicht, durch das hineinstopfen in die Fräsung, irgendwo blanke Kabelteile einander berühren können.



[Reinhardt]

Sind das Metall-Knöpfe?

gleicher Effekt, wie bei Berührung von der Electric-Platte der Tele, oder wenn die Brücke richtig geerdet auch da?

Falls ja, oder nicht, unbedingt die Erdung und Lötungen prüfen und korrekte verschraubung der Potis...

Bei mir hat sich immer ein korrektes Wiring-Diagram von z.bsp. Fender-, Seymour Duncan- oder DiMarzio-Seite bewährt!

P.S.: Ach, Veeti, also schludern darf man da gar nicht, sondern sorgfältig vorgehen, sonst nur Ärger...!



[Veeti]

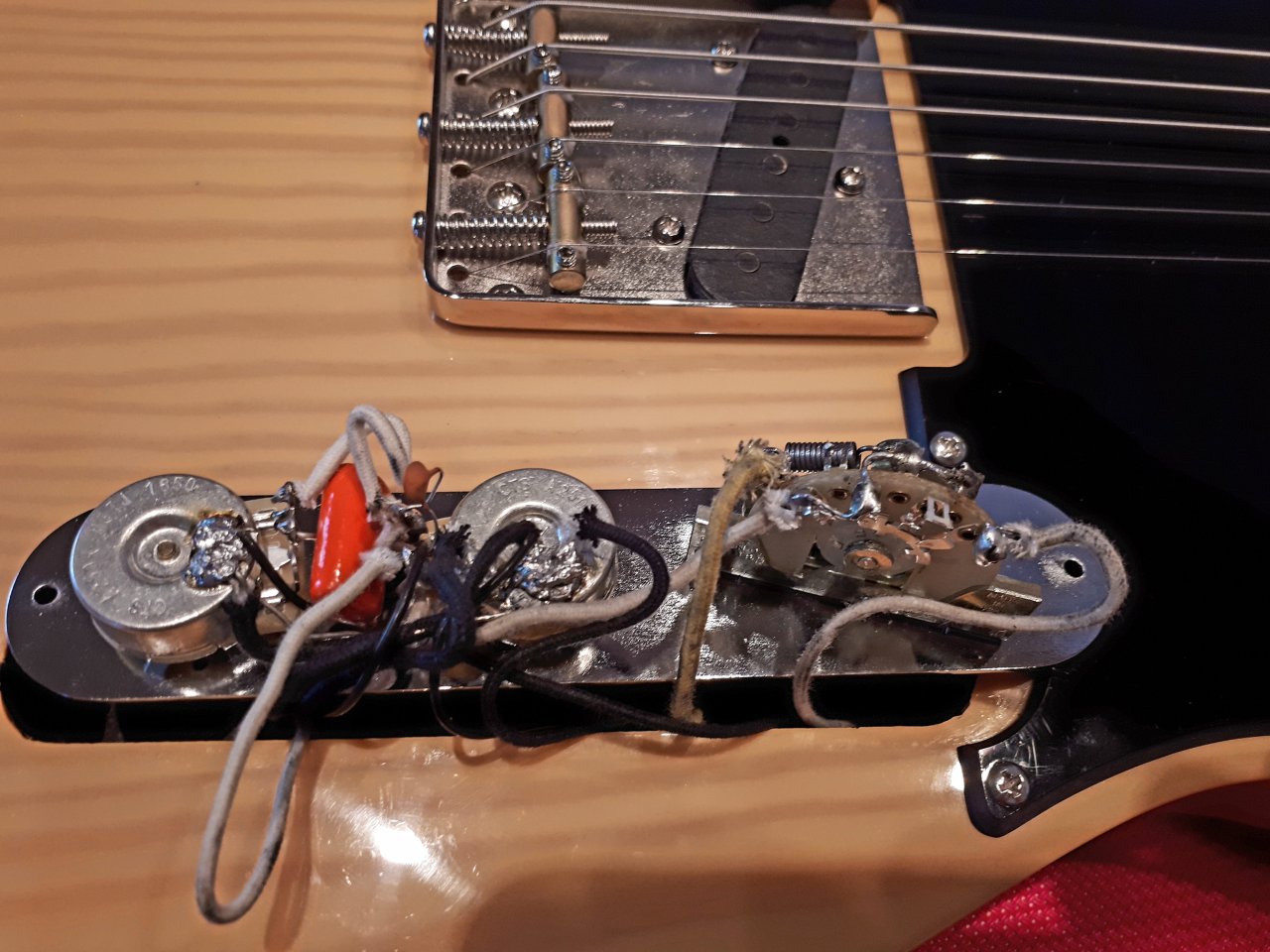

hab jetzt fotos gemacht hoffe sie helfen, könnt ihr den fehler erkennen????
--- Beiträge wurden zusammengefasst ---
das sind die einzigen die sich offen kreuzen könnten..darf das sein?



[Reinhardt]

Ich blick da überhaupt nicht durch, sorry...

Würde prinzipiell kürzere Kabel verwenden und stur, aber sauber und systematisch nach Wiring-Diagramm löten.

Da ich auch kein Elektronik Spezi bin.



[stoffl.s]

Bei den vielen Kabeln auf wenig Raum würd es mich nicht wundern, wenn irgendwo die blanken Teile von Masse und Signal zusammenkommen - und dann hast du eben keinen Ton mehr. Das Problem ist dann oft, dass im offenen Zustand alles passt, aber wenn du es in die Fräsung stopfst biegen sich die Kabel anders. Daher würde ich mal gezielt nach solchen Stellen suchen, wo du die Litzen offen hast, wegen anlöten.
