Fender Frontman 212r umbau auf Topteil & 2x12" Kabinett

[Kellerpunk]

Hallo Leute!

Hab heute meine "DIY-Low Cost" 2x12er fertig bekommen!


Ich habe das "Projekt" im Mai 2012 begonnen mit dem Gedanken, eine "Transportbox" für meinen damals treuen Begleiter, den Frontman 212r, zu bauen!

Nach einem Monat habe ich mir dann ein Peavey Transtube Supreme Topteil geholt (DER HAMMER, dient noch heute), und wollte dann eine 2x12" Box aus dem Frontman bauen.


Naja, nun zum Umbau! Natürlich mit Bildern!

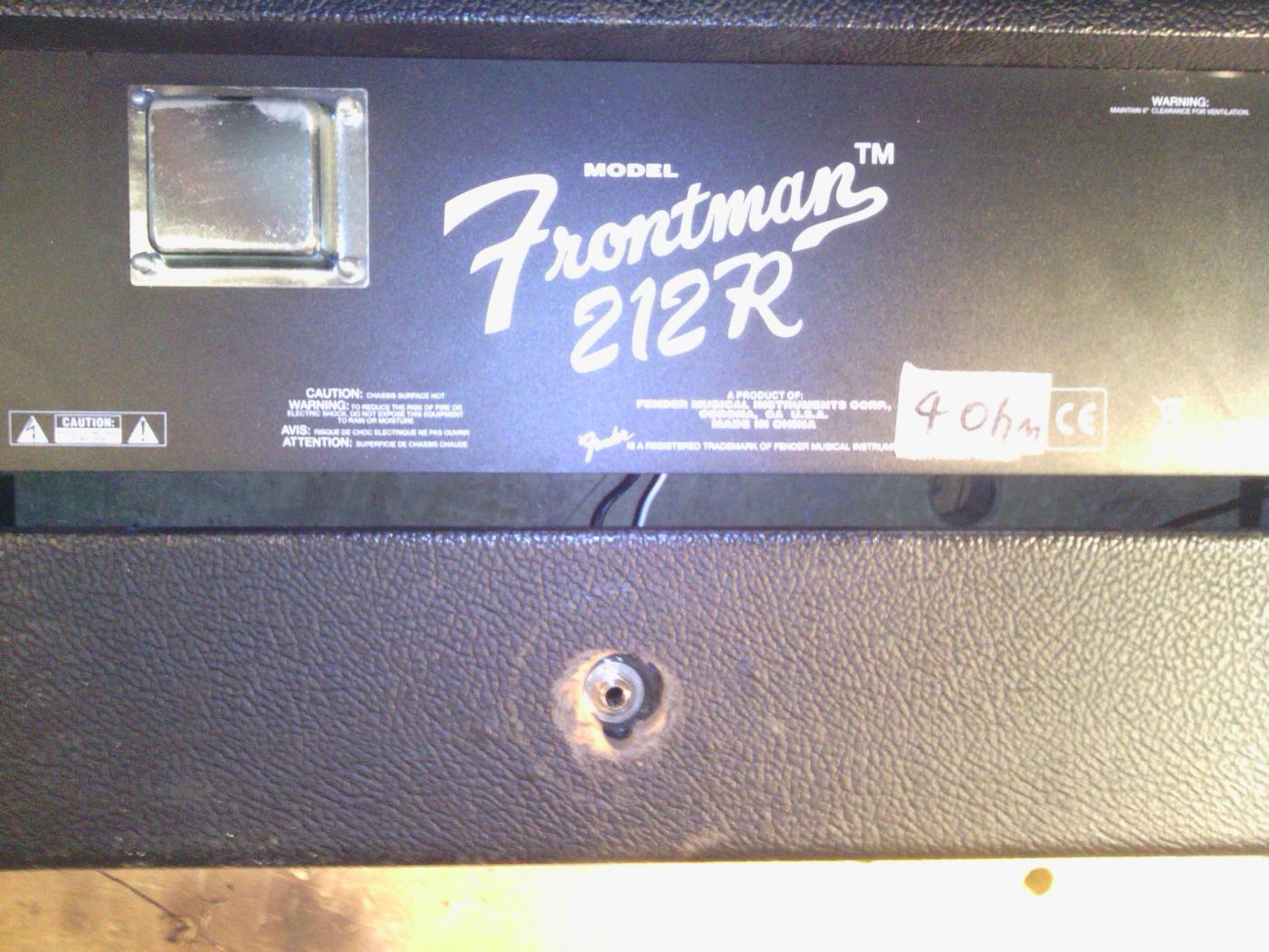

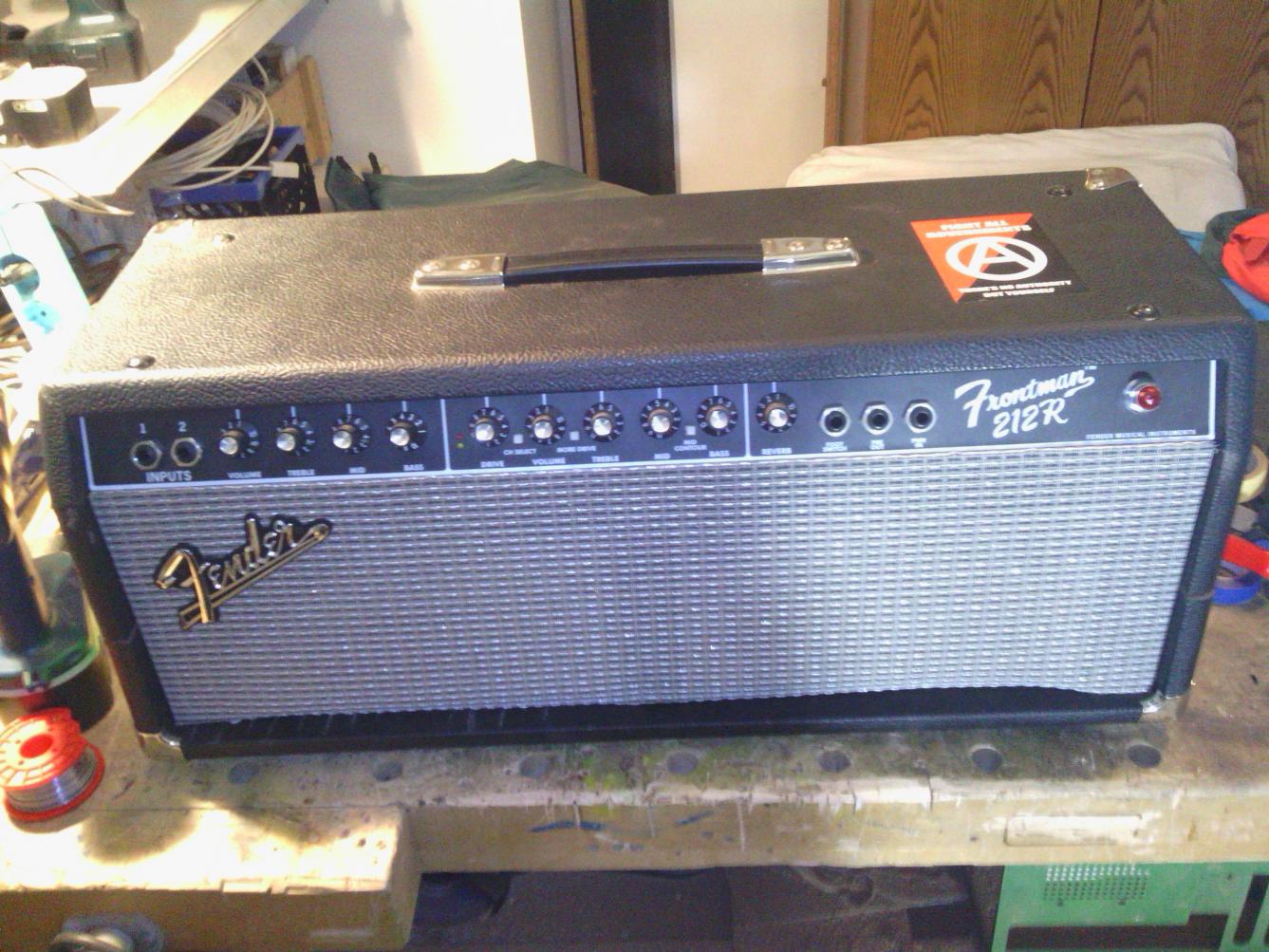

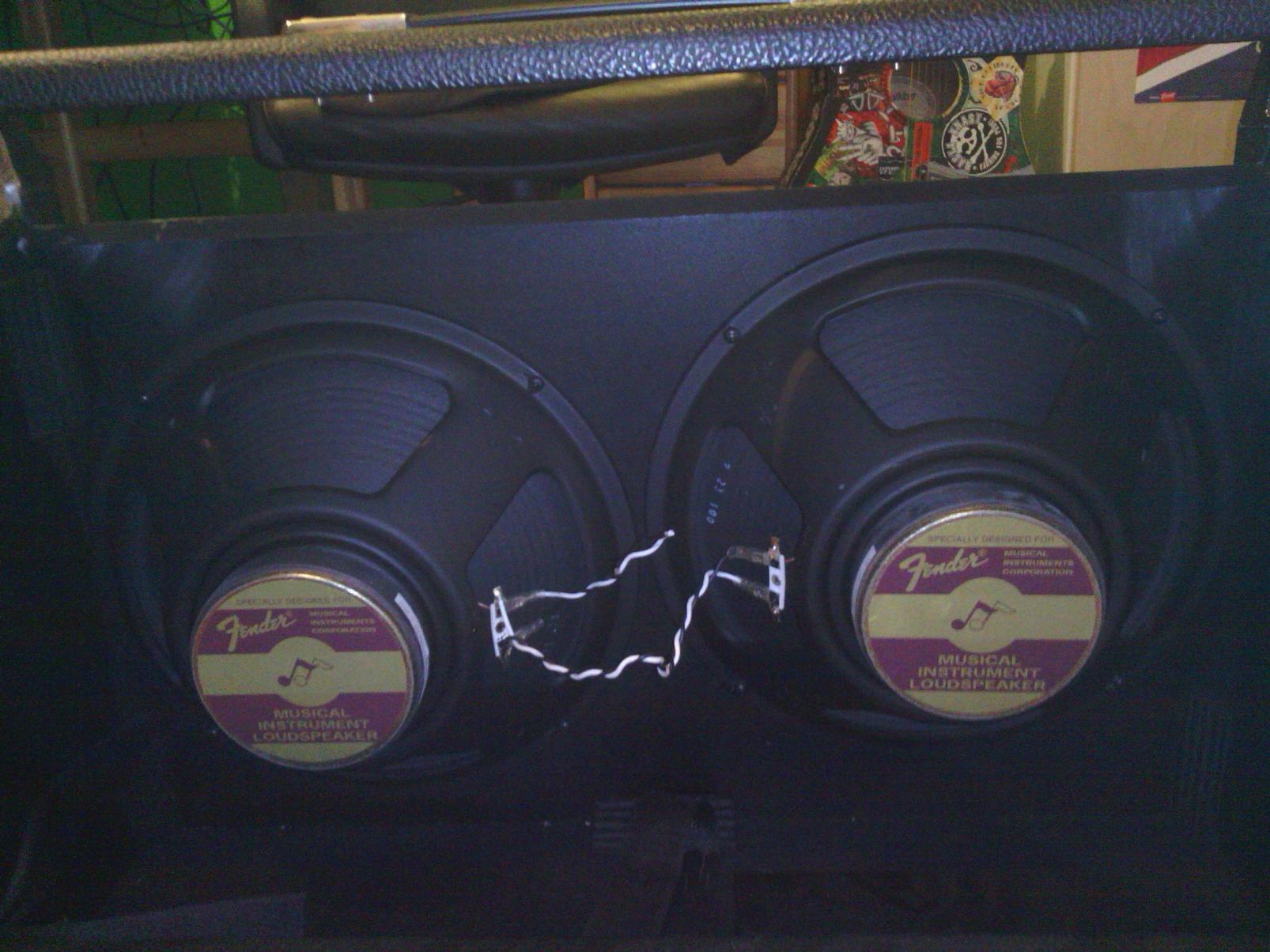

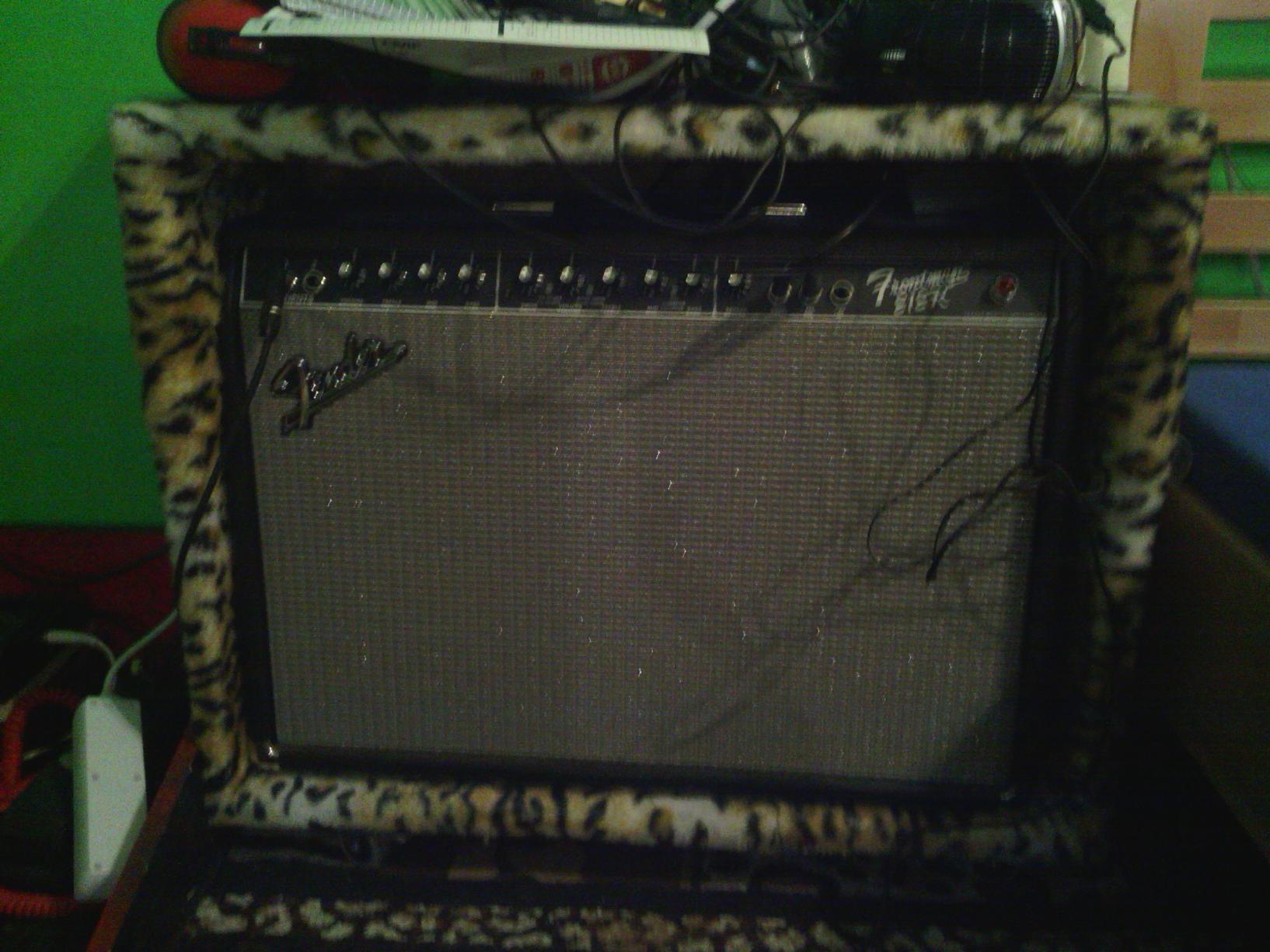

Hier mal ein Bild des Ausgangspunkt:


Ab zu den Umbauarbeiten:

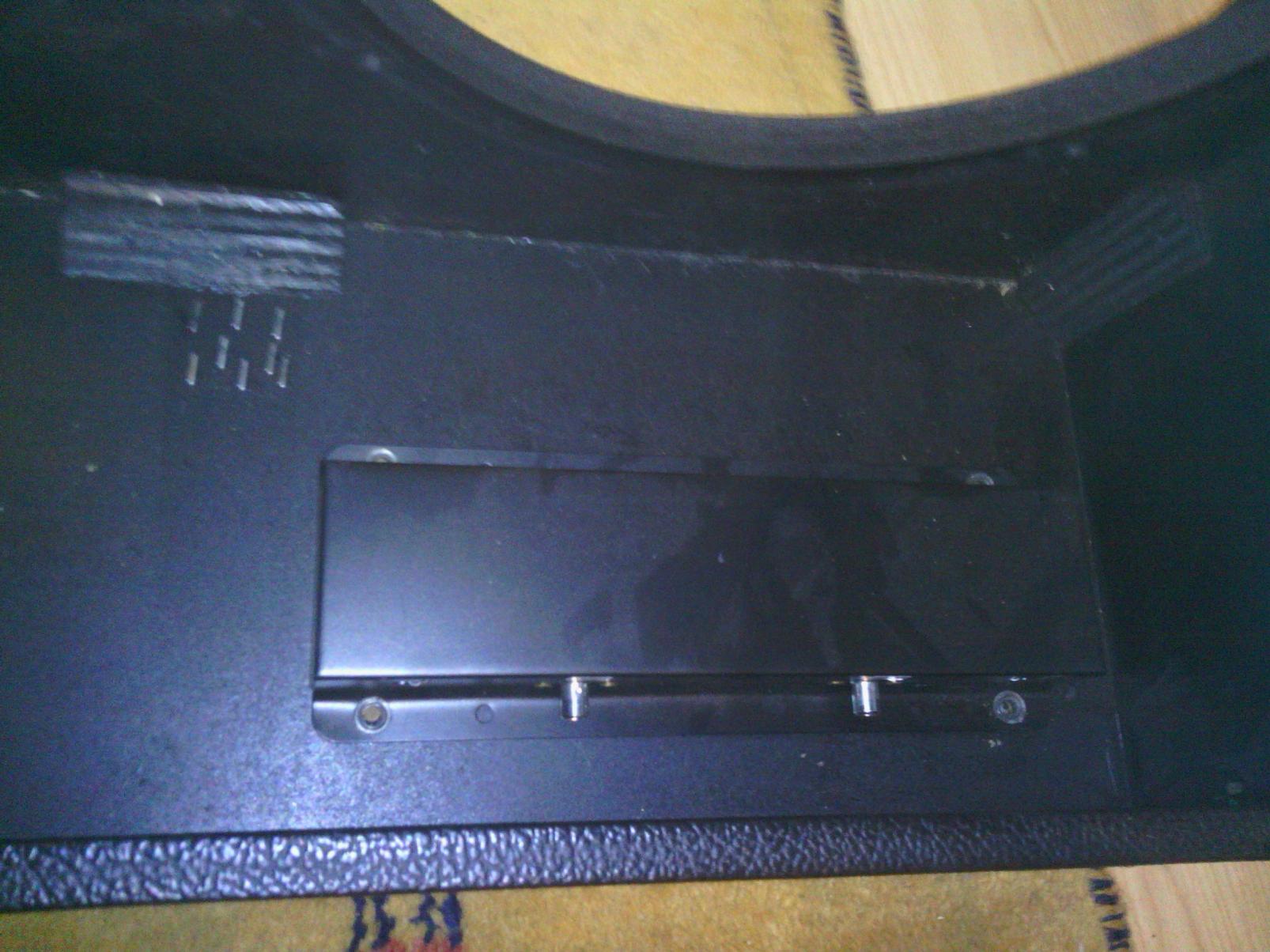

Schritt 1: Das Auseinanderbauen!

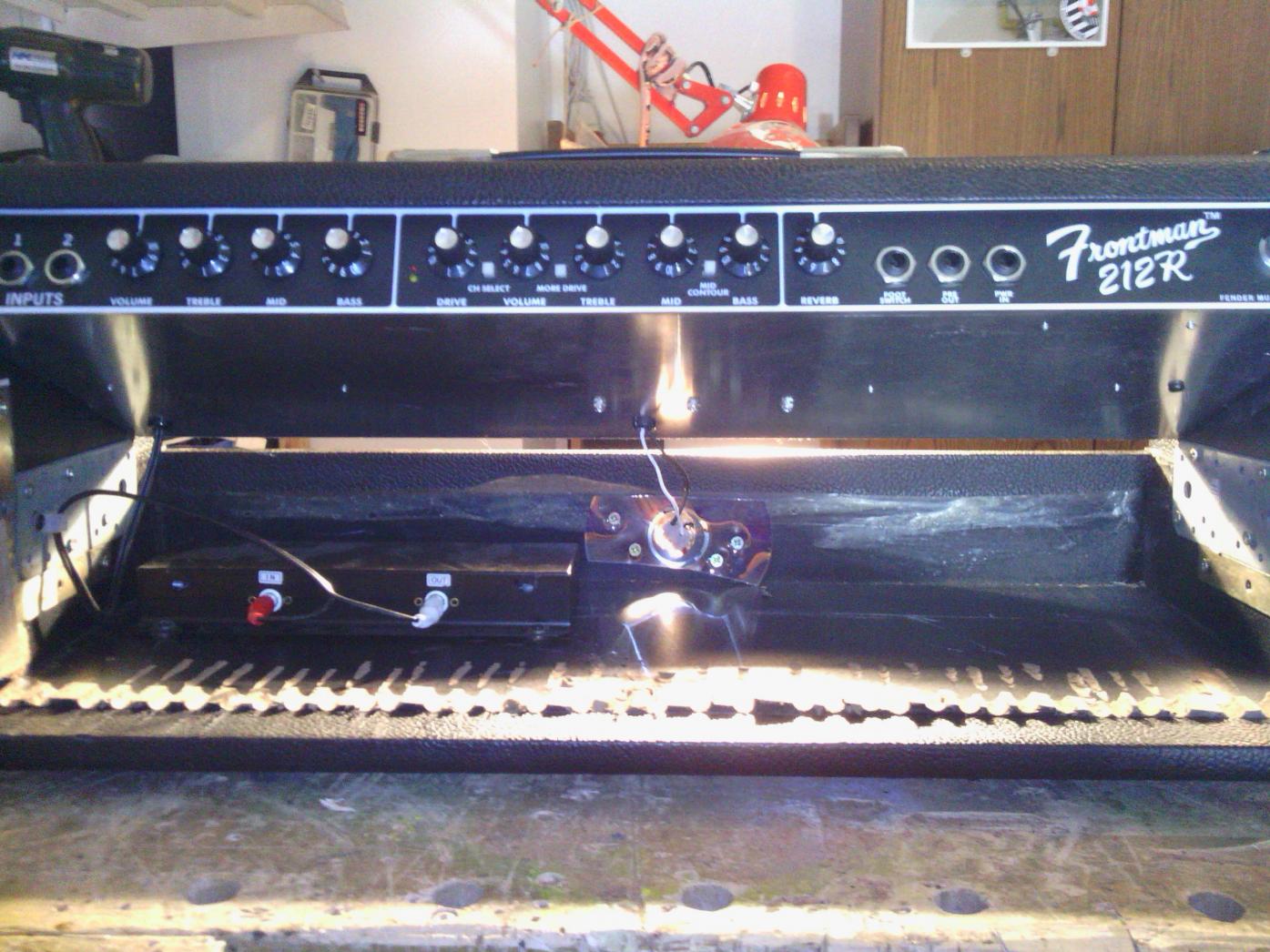

Schritt 2: Freischaufeln!

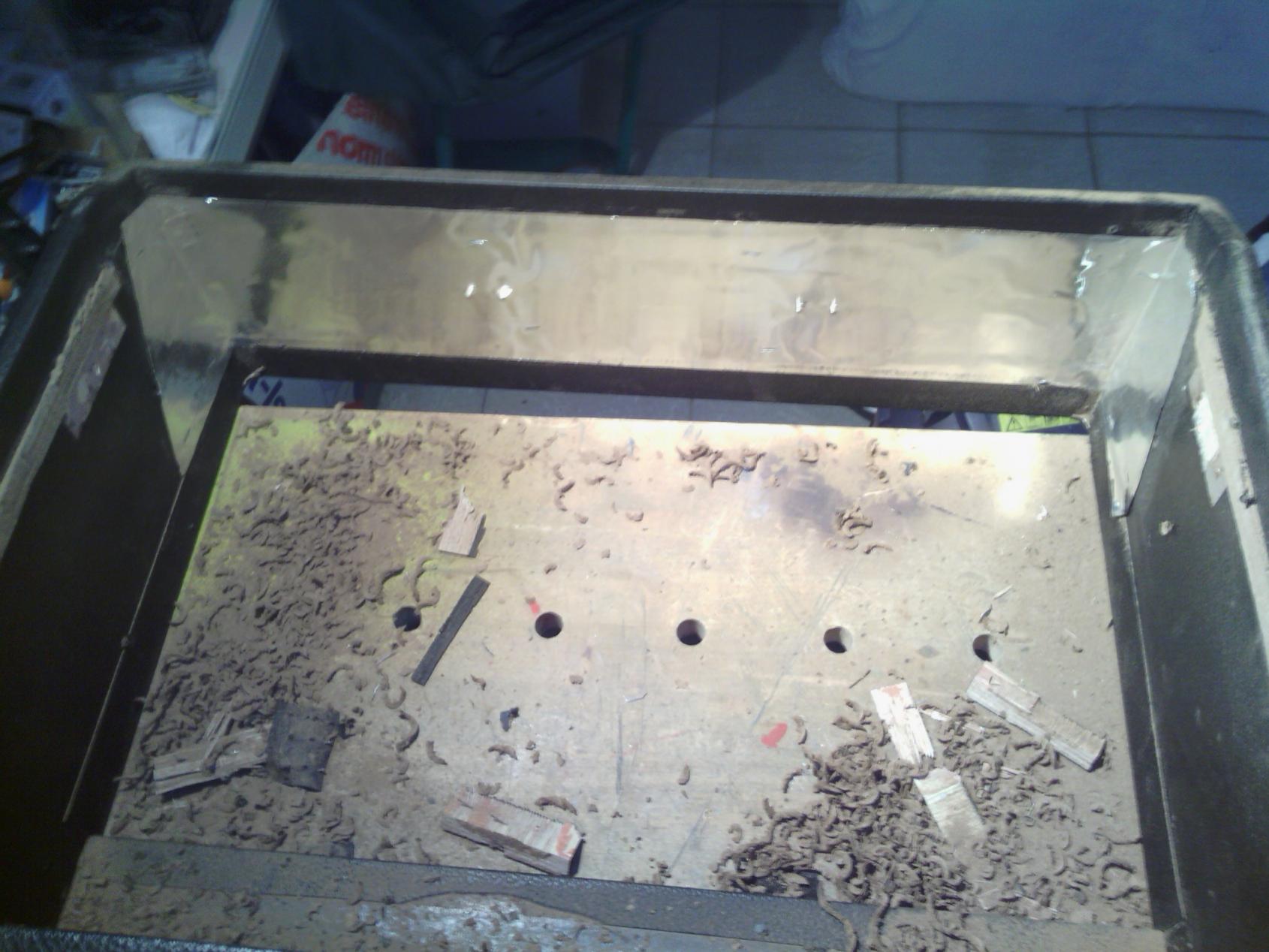

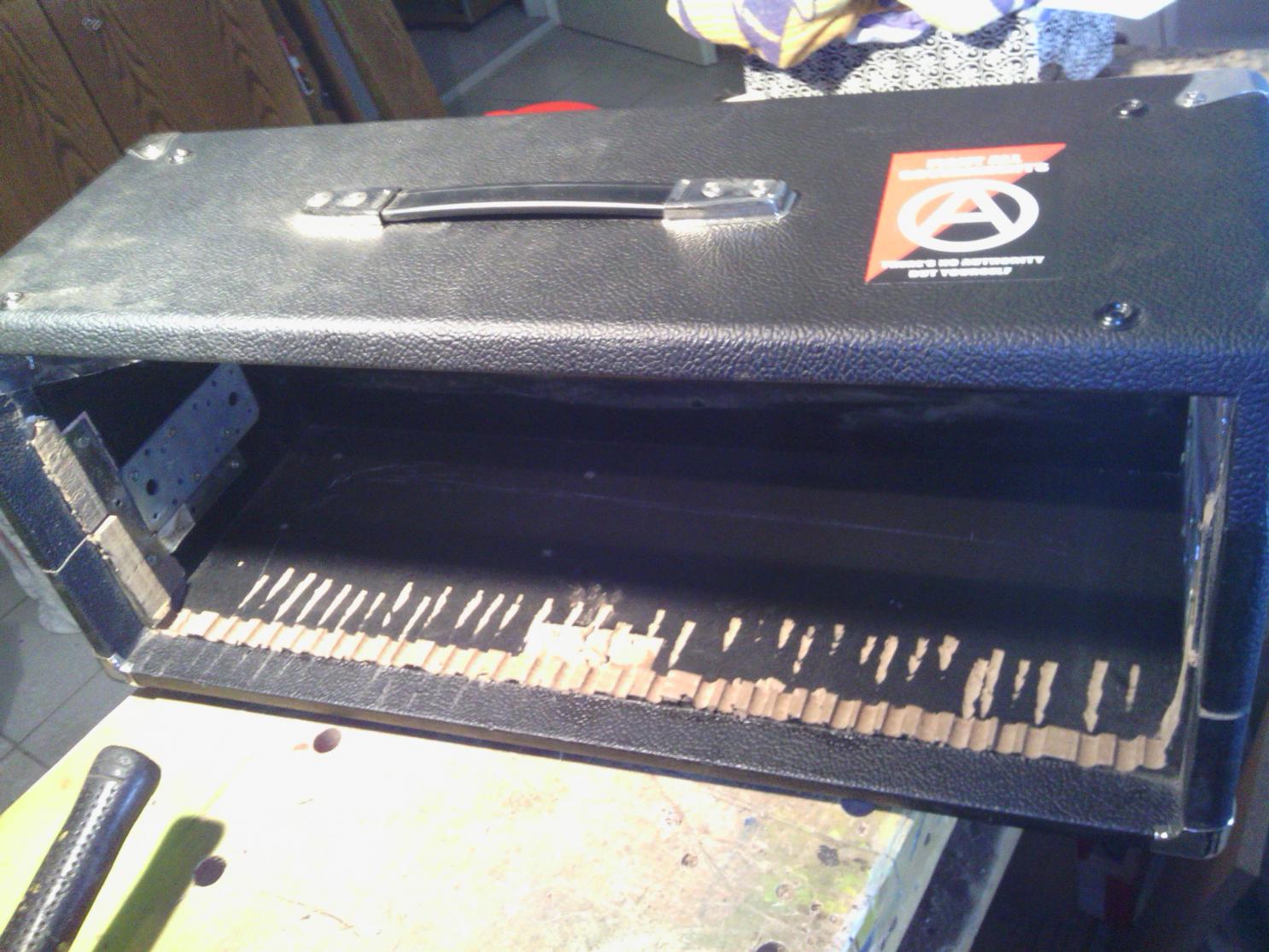

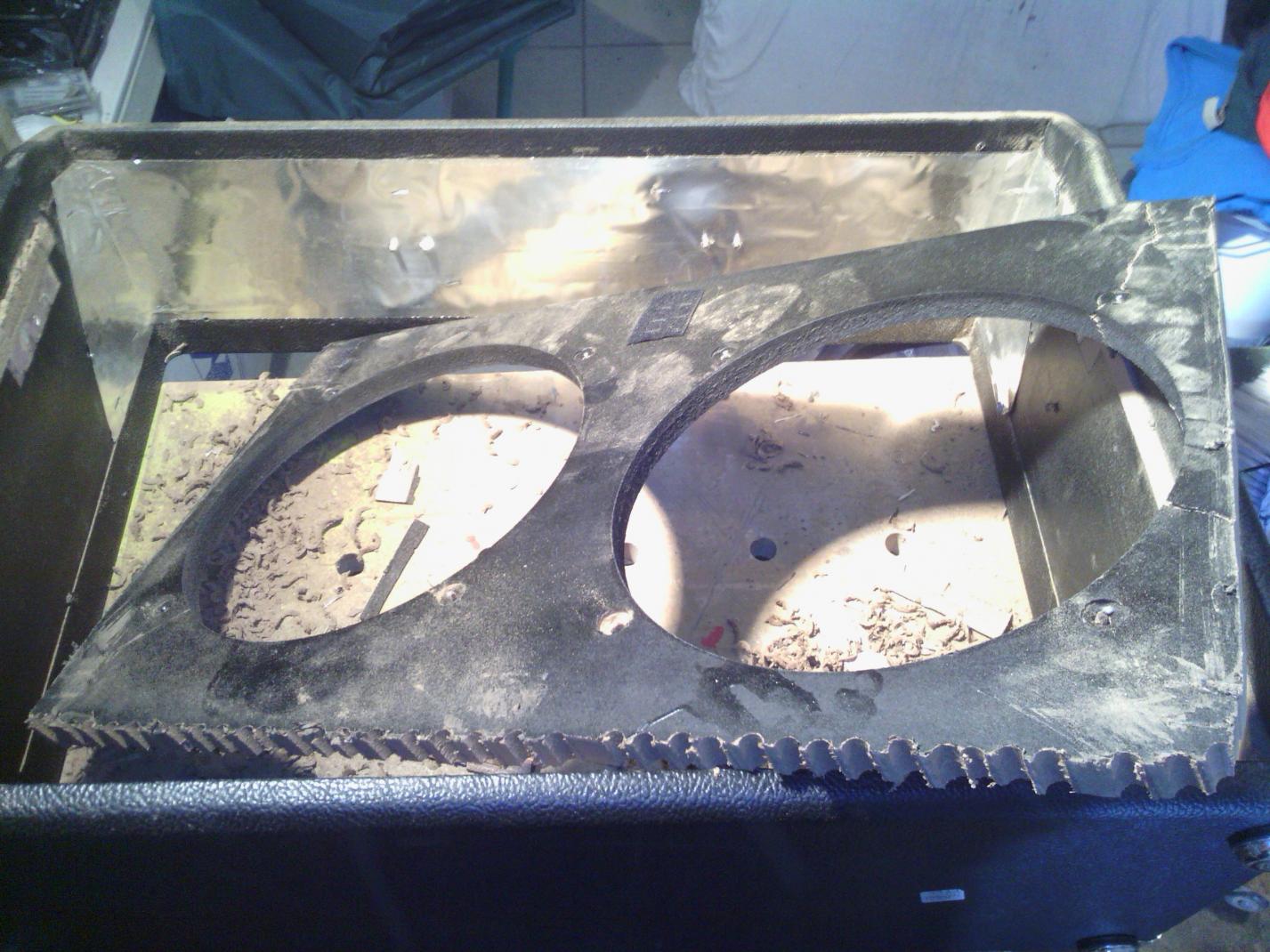

Schritt 3: Gehäuse zuschneiden!

--> Leider ist der Frontman schräg! Aber ich hatte zu dem Zeitpunkt das Topteil verkauft! Schlappe 200 Öken für den "Schrott/Mist"!
Klanglich war das Top ja echt Spitze! Clean ein Traum und die Zerre, die war nichts Besonderes, aber war halt auch dabei!

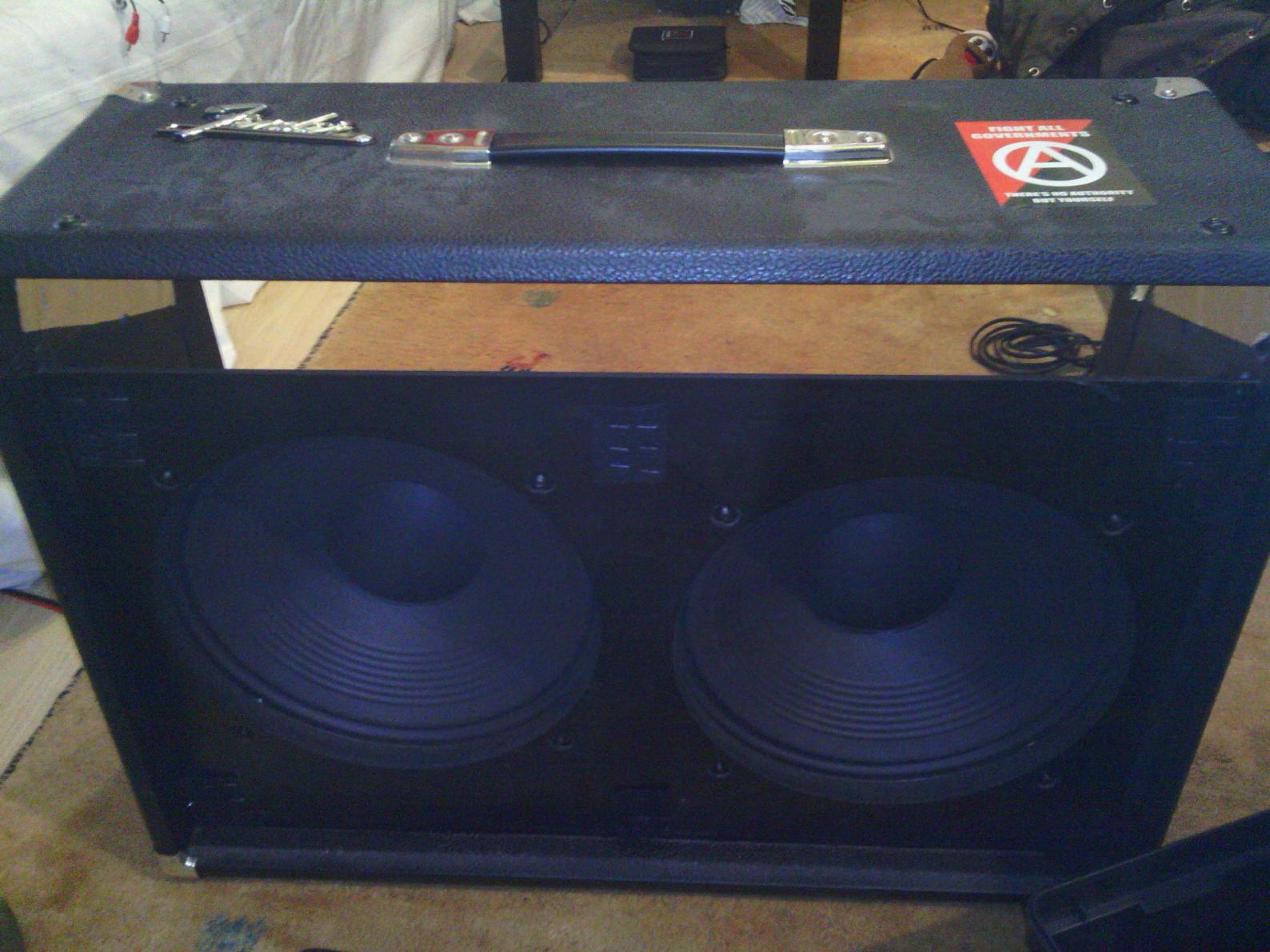

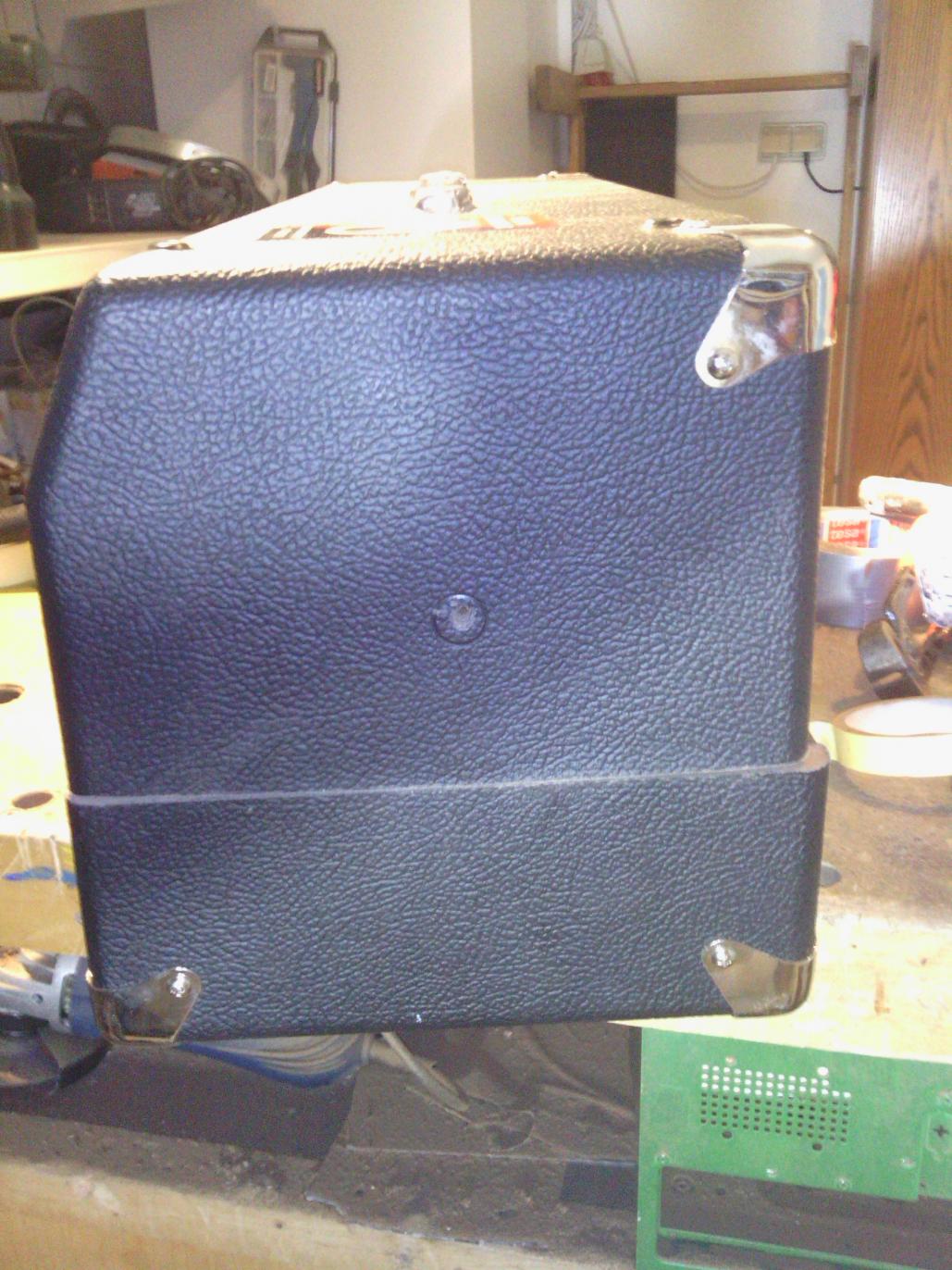

Schritt 4: Topteil Zusammenschrauben!

Sah ja nicht soooooo schlimm aus! Zumindest von Vorne!


Schritt 5: Die 212er Bauen!

Hab leider keine Bilder von dem Bau!

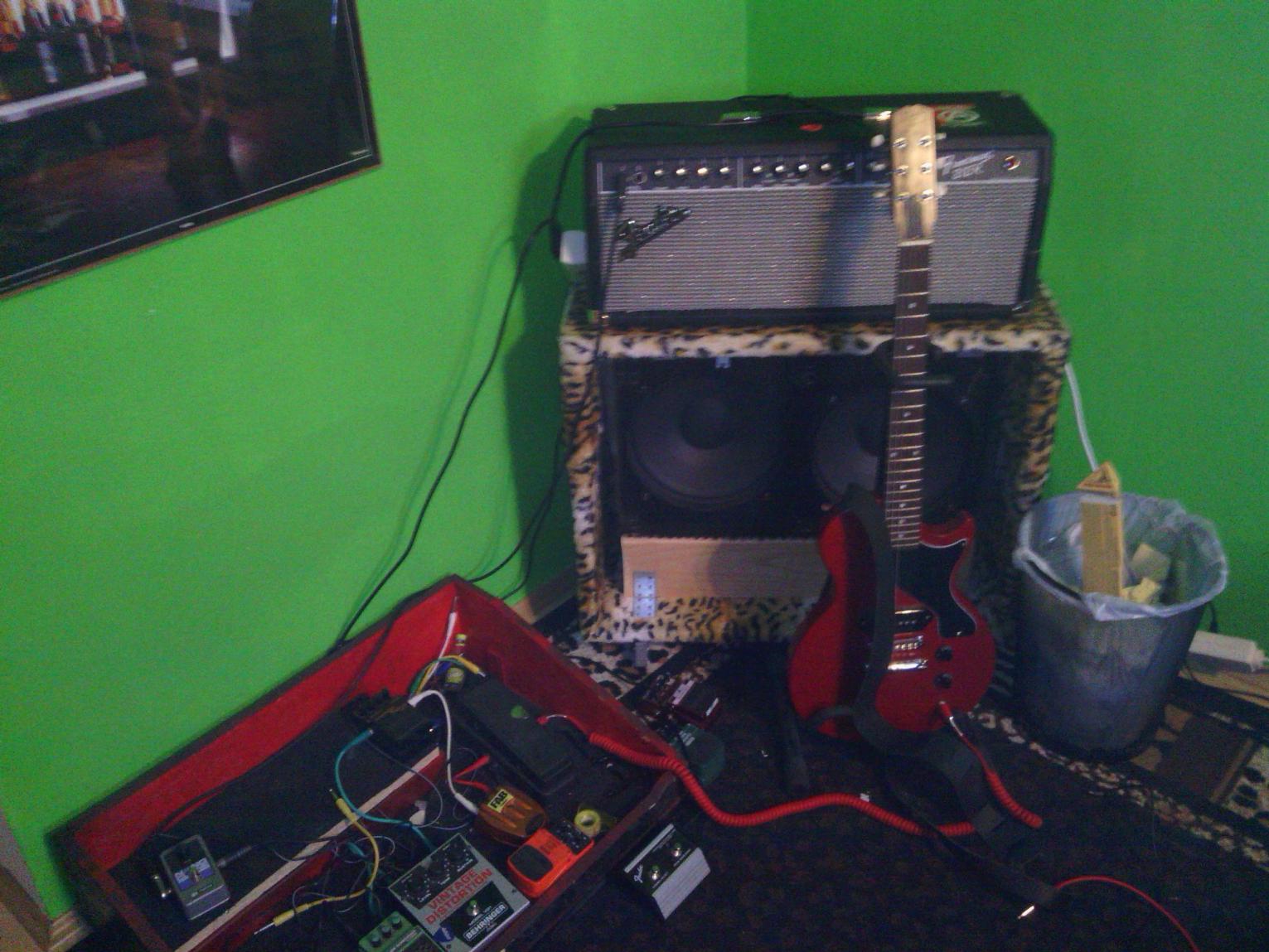

Schritt 6: Testen ob alles läuft!




Danach legte ich sozusagen eine Pause ein, da ich zu dieser Zeit auch eine Hughes & Kettner Vortex 412 mit Celestion rockdriver junior darin, mir gegönnt habe.
Als 612er Stack unschlagbar! Klanglich wiedermal verdammt gut! (Für die damalige Punk-Rock Band gut genug!)


Neue Schritte von den letzten Tagen!

Eigentlich habe ich nur eine Front-Bespannung gebastelt und neu verlötet!

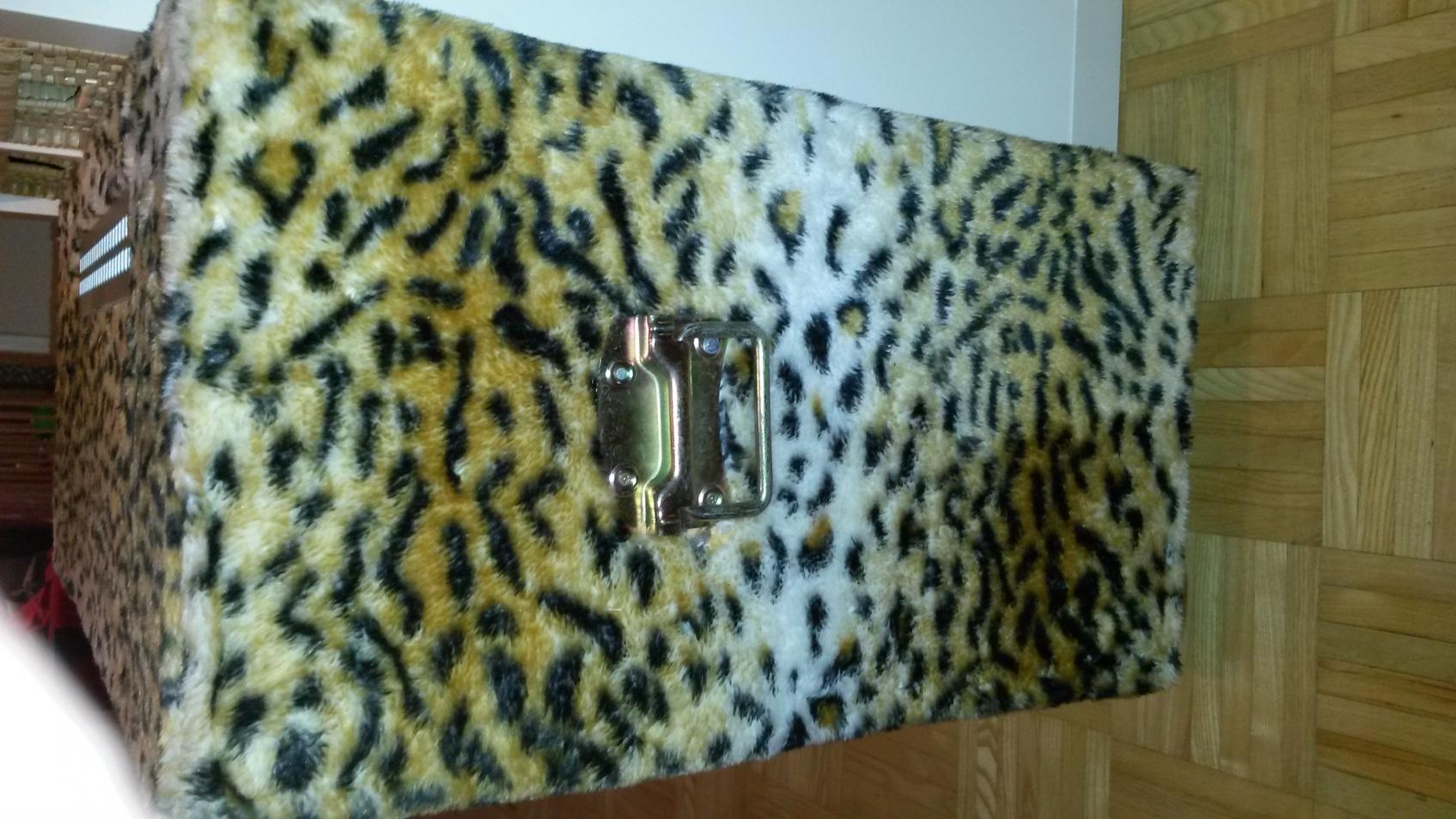

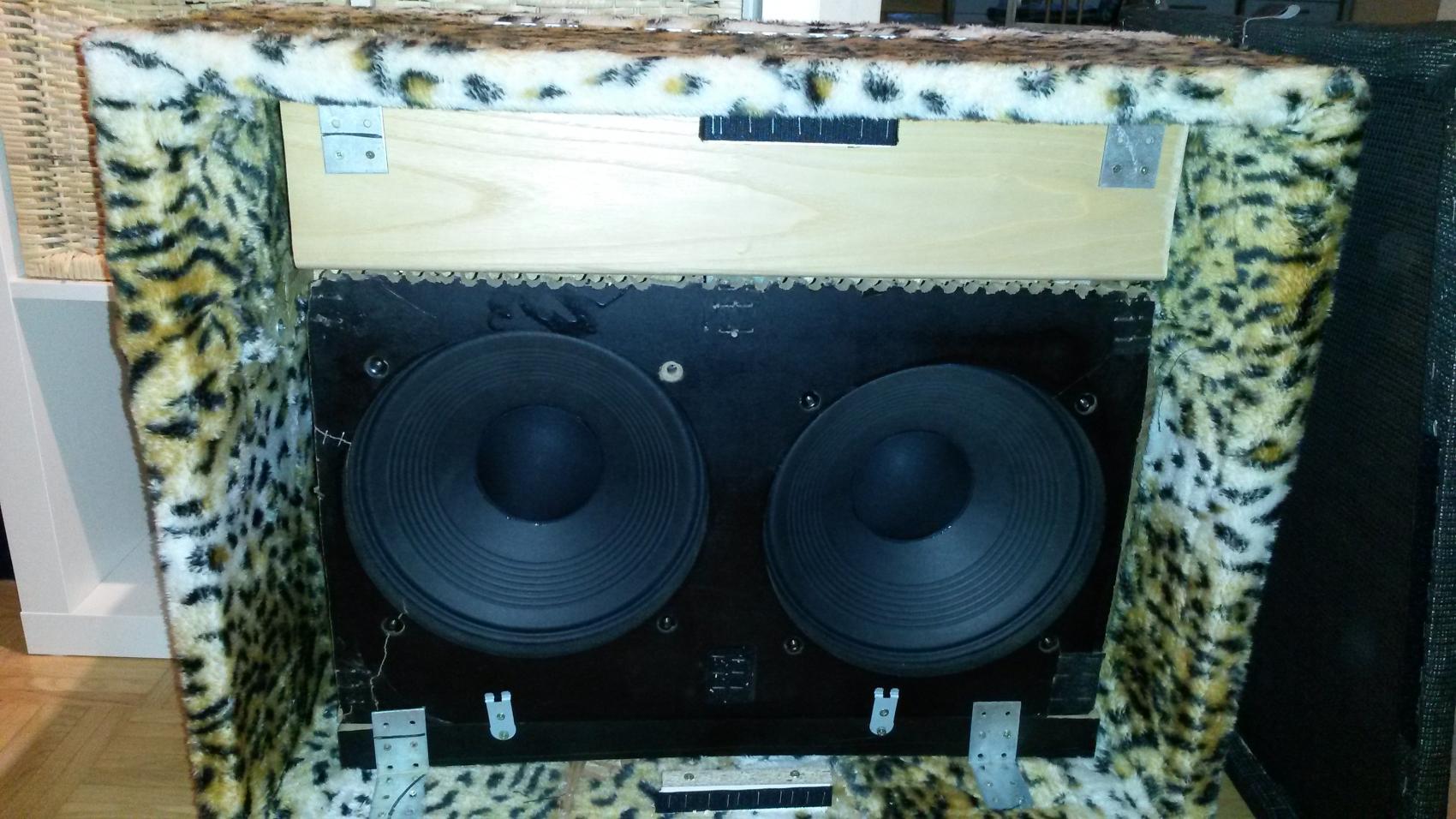

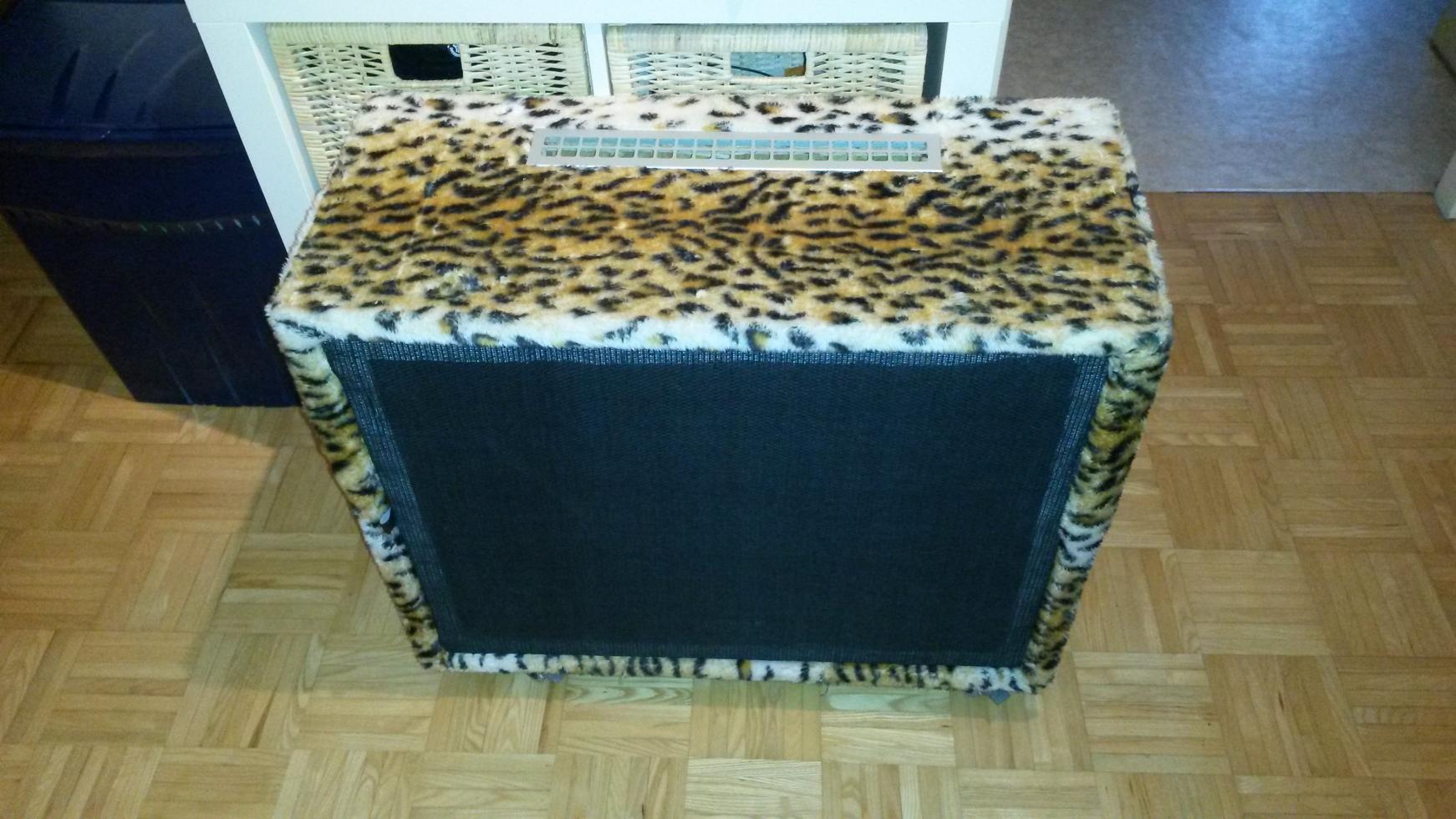

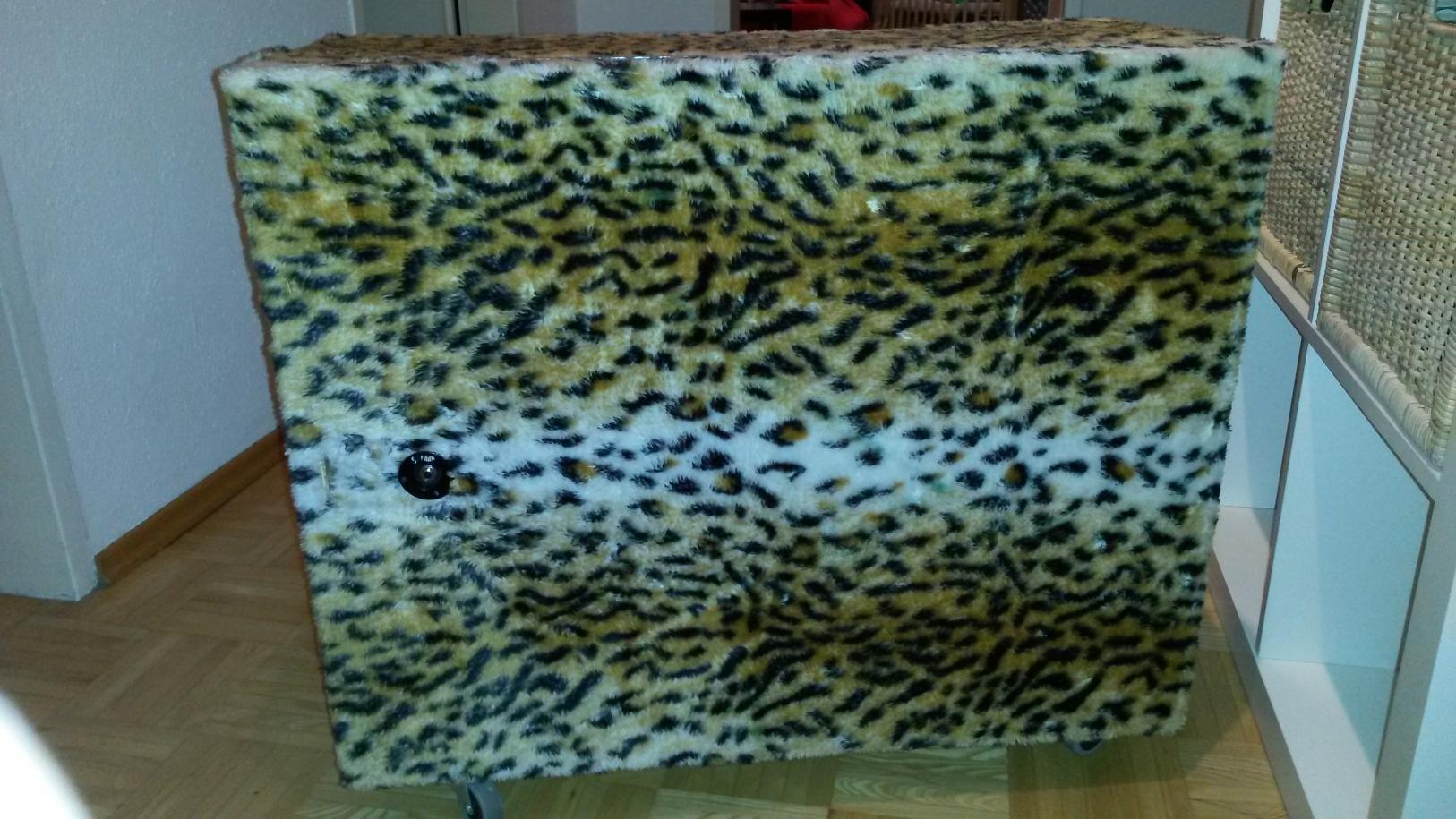

Hier wieder Bilder dazu:



Innen sieht es noch immer chaotisch aus!




Low-Cost: Alles mit allem hat mich genau einen Frontman und 7 Euronen für Holz und 20 für Rollen, Griffe und so!

Und ich habe auch noch den Preis den ich für den Frontman bezahlt hatte auch noch rein bekommen! 2 Fender designed Speakers gab es also umsonst!

Lg
KP



[Rockin'Daddy]

Danke Dir für den Bericht.
Das Ergebnis ist allerdings..........gewöhnungsbedürftig.
Da muß man als Non-Punk schon tief durchatmen.



[gillem]

Dachte ich mir auch so.... statt der 20 Winkel und Holzreste wäre eine neue richtig passende
Schallwand zuzusägen auch nicht teurer gewesen dafür aber brauchbarer. Beim "Top" genauso
statt irgendwo zu sägen so das mitten im Gehäuse die Gehäusetiefe nicht mehr passt da kann
man vorher messen und dann wenn man es vorher bemerkt die Combo nicht mitten durchsägen
sondern die Seiten lang genug lasen und den Boden der Combo absagen.... dann bracht man nur
diesen in der tiefe anpassen und schon passt es optisch besser.
Zum Glück bin ich kein diplomatischer Mod. .... das ist nämlich in meinen Augen nicht mehr
Punk sondern nur noch Schrott .



[Giusto]

Ich wäre so vorgegangen:
Ich hätte mir überlegt, Welche Höhe das Top haben soll. zwei oder 3cm unter dieser Stelle hätte ich das Tolex aufgeschnitten und ein paar cm weit abgezogen. Danach hätte ich das Gehäuse an der gewünschten Stelle abgesägt. Auf die Art kann man zwei überlappende Stücke Tolex an der späteren Unterseite des Gehäuses so verkleben, dass die Modifikation nicht mehr so sehr auffällt, weil man keine Naht sieht wenn man das top nicht eben anhebt.



[Bass_Zicke]

.... seid doch nich immer so kritisch .

Dem Ding ist wohl daneben gegangen , wobei man auch immer sehen sollte , was für einen selber " daneben " ist .

Ich hab einiges an Combos durch gesägt und hab auch schon vor meinem Pearl Sunflower und auch vor meinem kleinen Ampeg AX gestanden und überlegt .

Beide Combos haben genau die schiefen Seitenteile , wo man schnell beim Sägen drauf reinfällt .

Es ist daher einfacher " anders zu denken . Man nimmt nicht das Gehäuse des Combos für den Amp , sondern nimmt das Gehäuse für die Box und baut ein neues Gehäuse für den Amp ..... dann gehts stressfreier .

Tolex lösen und weiter verwenden ist ein prima Tip , wobei das bei einem alten Amp , wo das Tolex schon mürbe ist , auch mal schnell daneben gehen kann .



[gillem]

Beide Combos haben genau die schiefen Seitenteile , wo man schnell beim Sägen drauf reinfällt .

Planung ist halt alles, wohl auch der Grund warum einer meiner 2HE 19" Amps erst nach 23 Jahren
fertig geworden ist .



[Giusto]

Man nimmt nicht das Gehäuse des Combos für den Amp

Ich würde das gehäuse für den Amp nehmen, um eine originale Optik zu erhalten. Außerdem ist die Box einfacher zu bauen.

Tolex lösen und weiter verwenden ist ein prima Tip , wobei das bei einem alten Amp , wo das Tolex schon mürbe ist , auch mal schnell daneben gehen kann .

Die Frontmans wurden lange gebaut, letztes Jahr gabs die noch neu. Da dürfte der Bezug noch in ordnung sein. Ist das Tolex älter (und wohl auch verschlissen), kann man das Gehäuse immer noch neu damit beziehen.
Egal wie ich die Sache auch betrachte, ich erkenne keinen einzigen Vorteil darin, das Teil in der Mitte auseinander zu sägen und dann eine Fuge mit Absatz mitten im Top zu haben.



[Kellerpunk]

Wollte keine Diskussionen anfangen!

Ich bin ja noch nicht ganz fertig, da es Innen immer noch so chaotisch ist!
Ich habe bereits eine Platte für Innen gekauft, nur noch nicht bearbeitet!

Wollte nur schon die Front-Bespannung machen, da mich die Inneren Werte schon etwas stören und ich diese nicht mehr sehen wollte!


Das Projekt ist also noch nicht abgeschlossen!


Zu dem Top: Mir war das damals ziemlich egal, da ich es (wie schon oben erwähnt) zu diesem Zeitpunkt schon verkauft hatte!
Der Käufer (ein Musiklehrer) brauchte eigentlich nur das Innenleben für sein Projekt und so bot es mir die Gelegenheit an, "OHNE" größeren Aufwand, das Teil Transportfähig/Versand-fähig zu machen!(Sollte robust sein!)


Also keine Angst, die Schallwand kommt noch, nur fehlt mir die Zeit diese anzufertigen!


Zur Platte:

15mm starke OSB-Platte

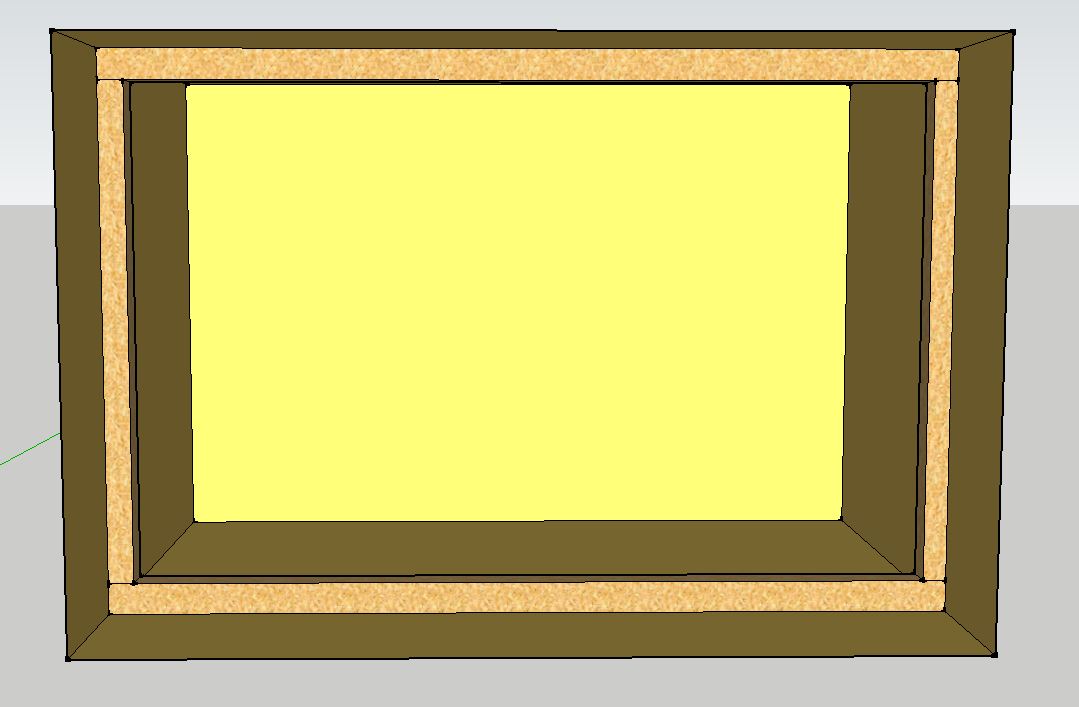

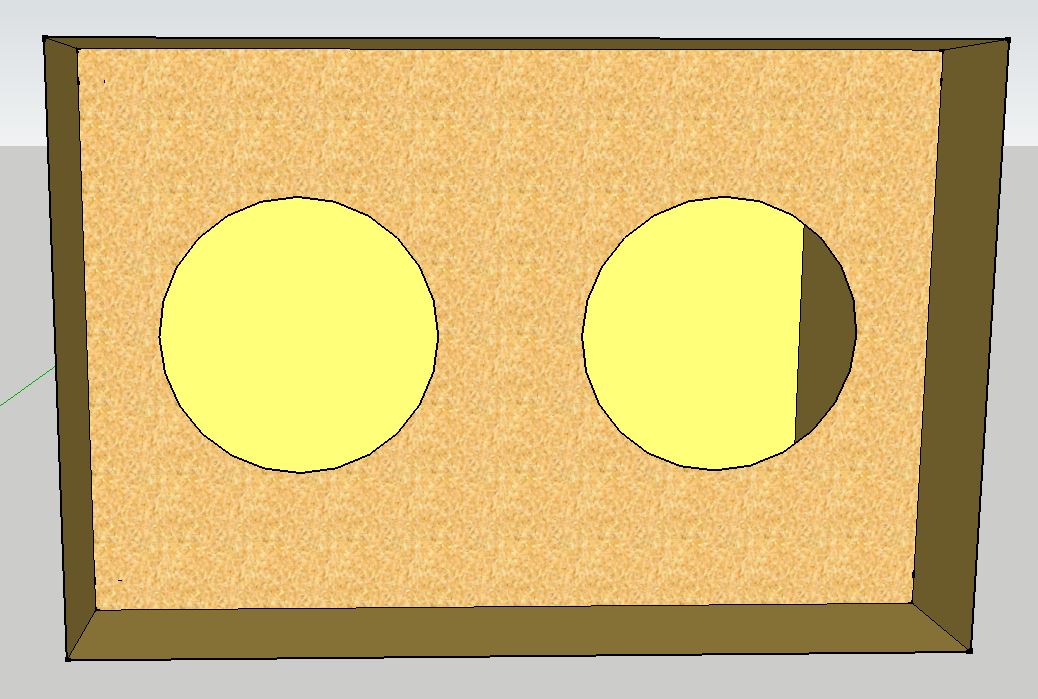

Und noch die Skizzen für die Schallplatte:
