Fender Strat Japan 1979 ca 1980 umgebaut EMG - Schaltplan, wiring (Fehlersuche Elektronik)?

[Tobias_K]

Hallo ,

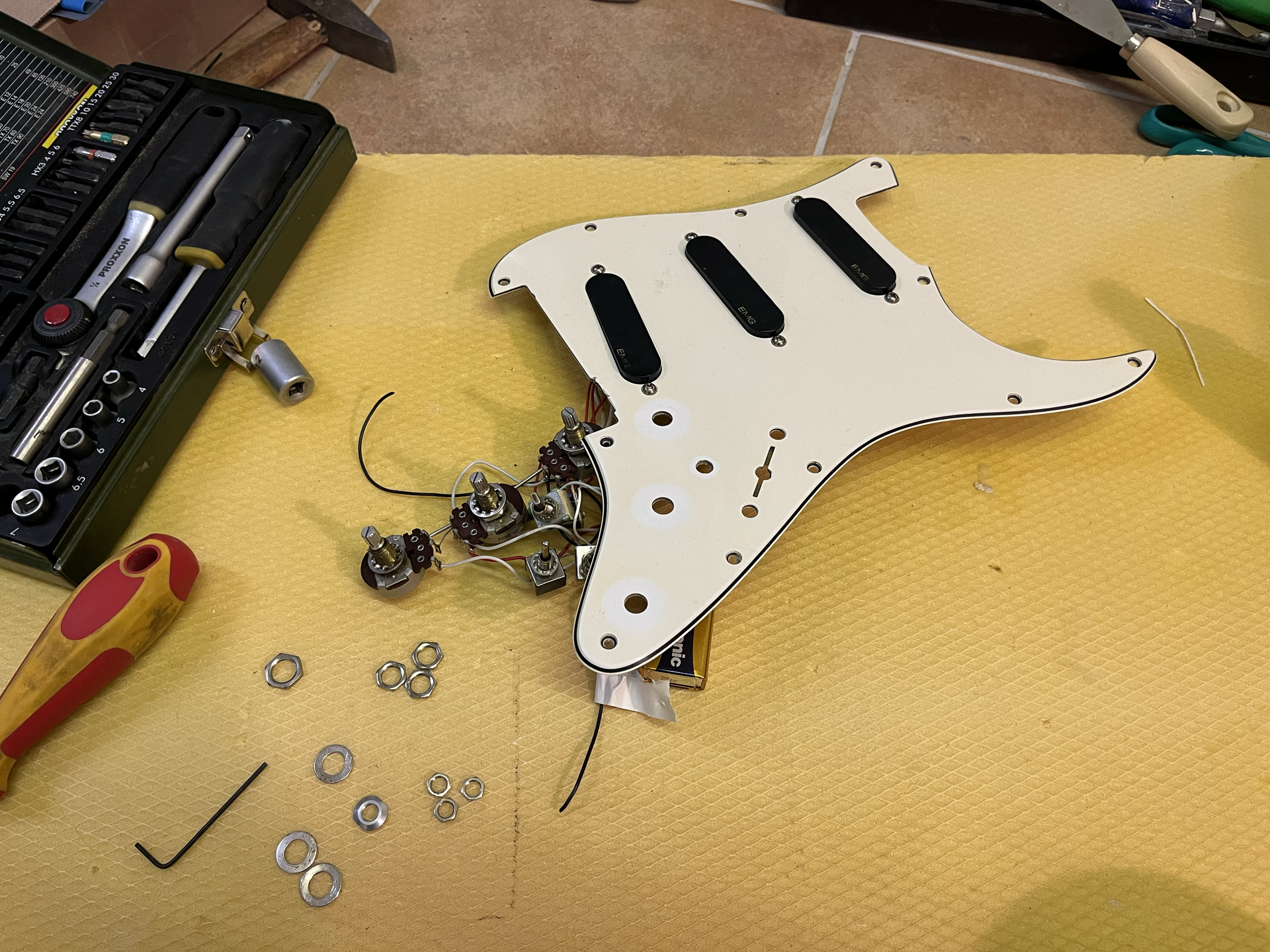

wir sind gerade dabei eien Fender Strat Japan von 1979/80zu restauerien. Die Gitare wurde wohlin den 80er Jahren umbgebaut. Leider hat die Schaltung ein defekt. Daher suche ich Infos zu dieser Schaltung. Ist das eine gängige Schaltung ? Gab es einen Bausatz ?

DANKE

PS: Ich sehe gerade das ich kein gute Bild von der ganzen Schaltung habe.. pack ich morgen rein
Tobi



[wary]

Ich vermute mal, die einzelnen kleineres Switches sind dafür da, die einzelnen Pickups zuzuschalten, der große ist vermutlich ein killswitch, der auch zum Schonen der Batterie bei eingestecktem Kabel Verwendung findet.

Für mehr müsste man aber die Schaltung sehen.



[Tobias_K]

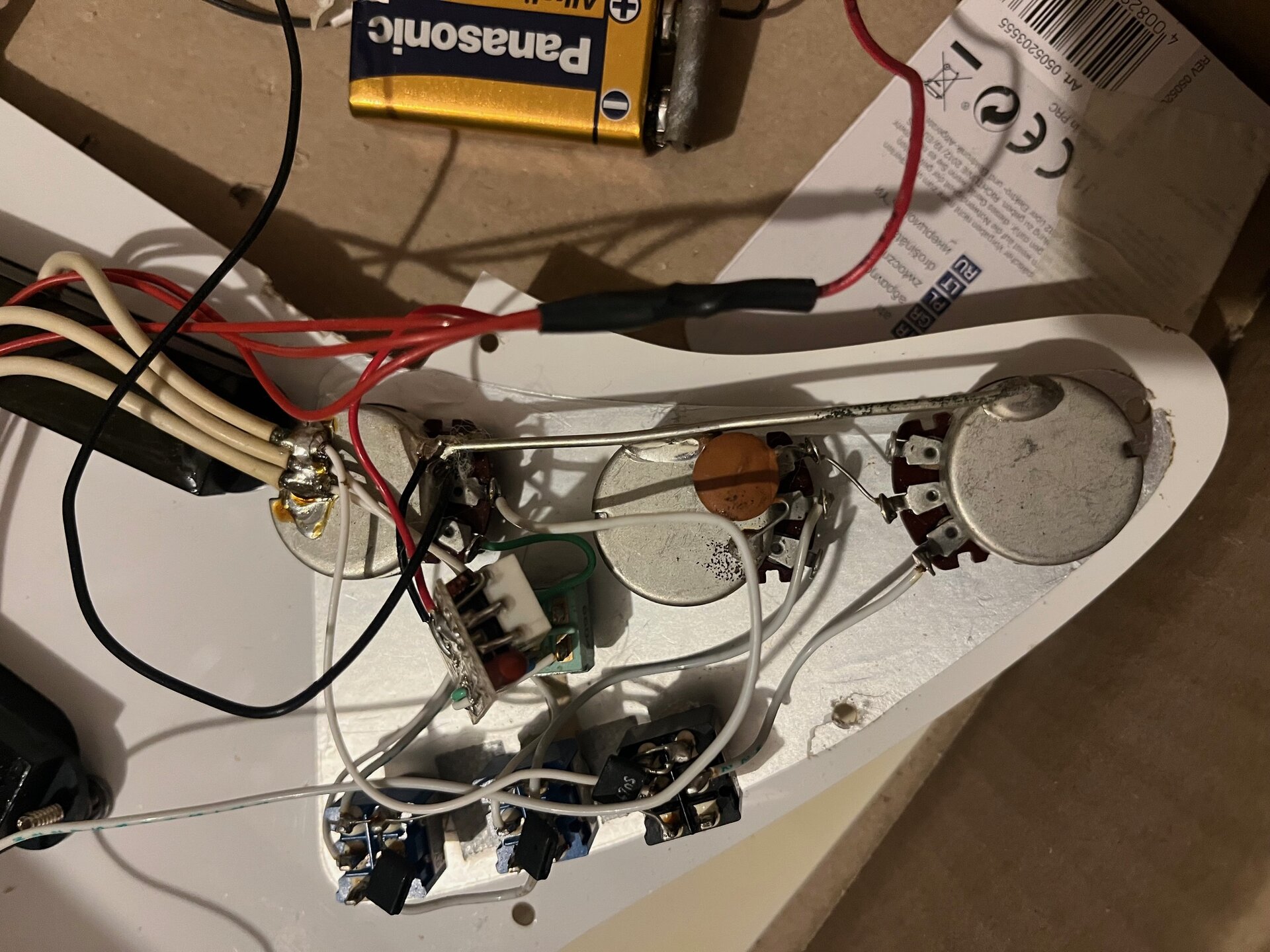

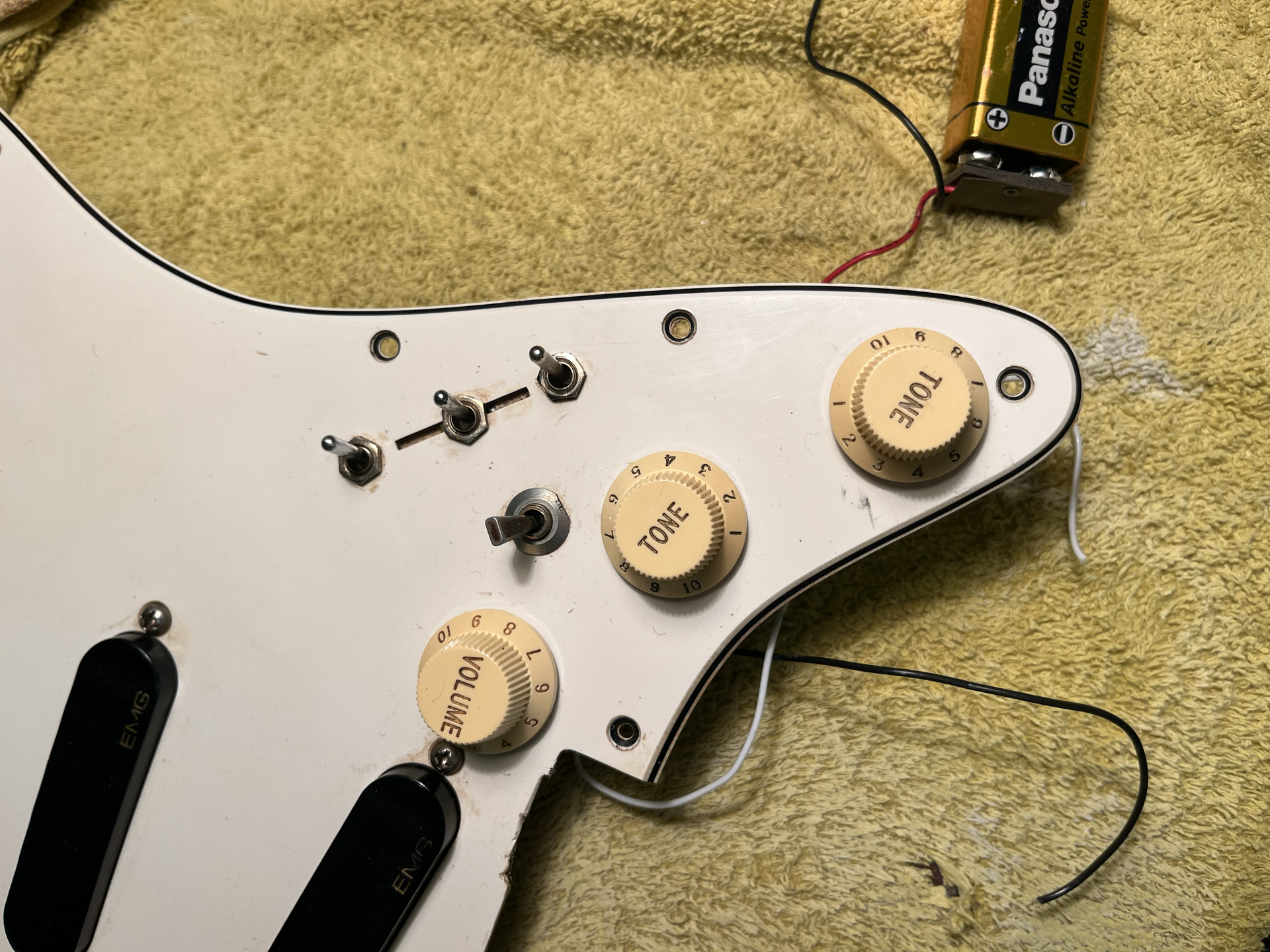

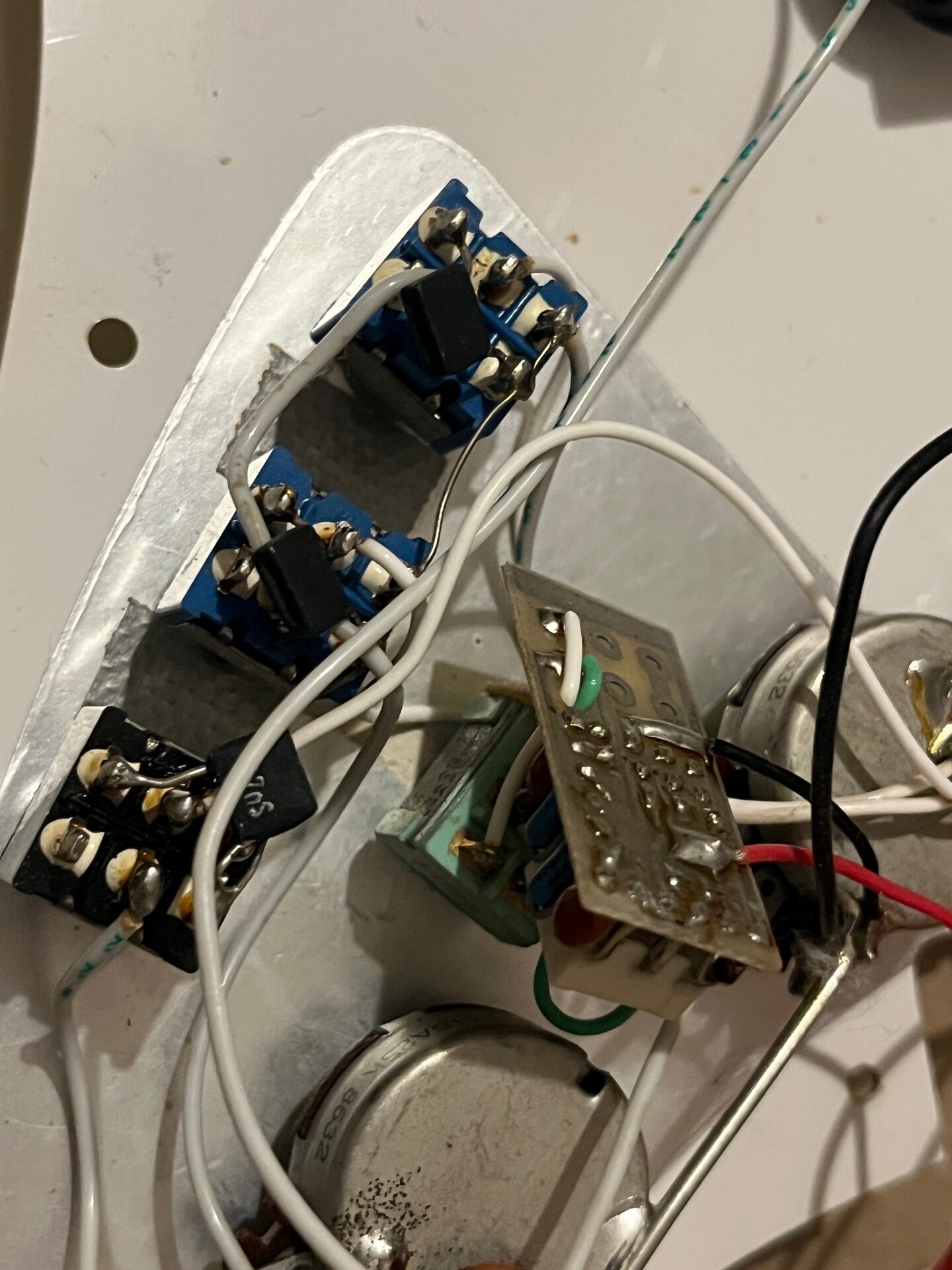

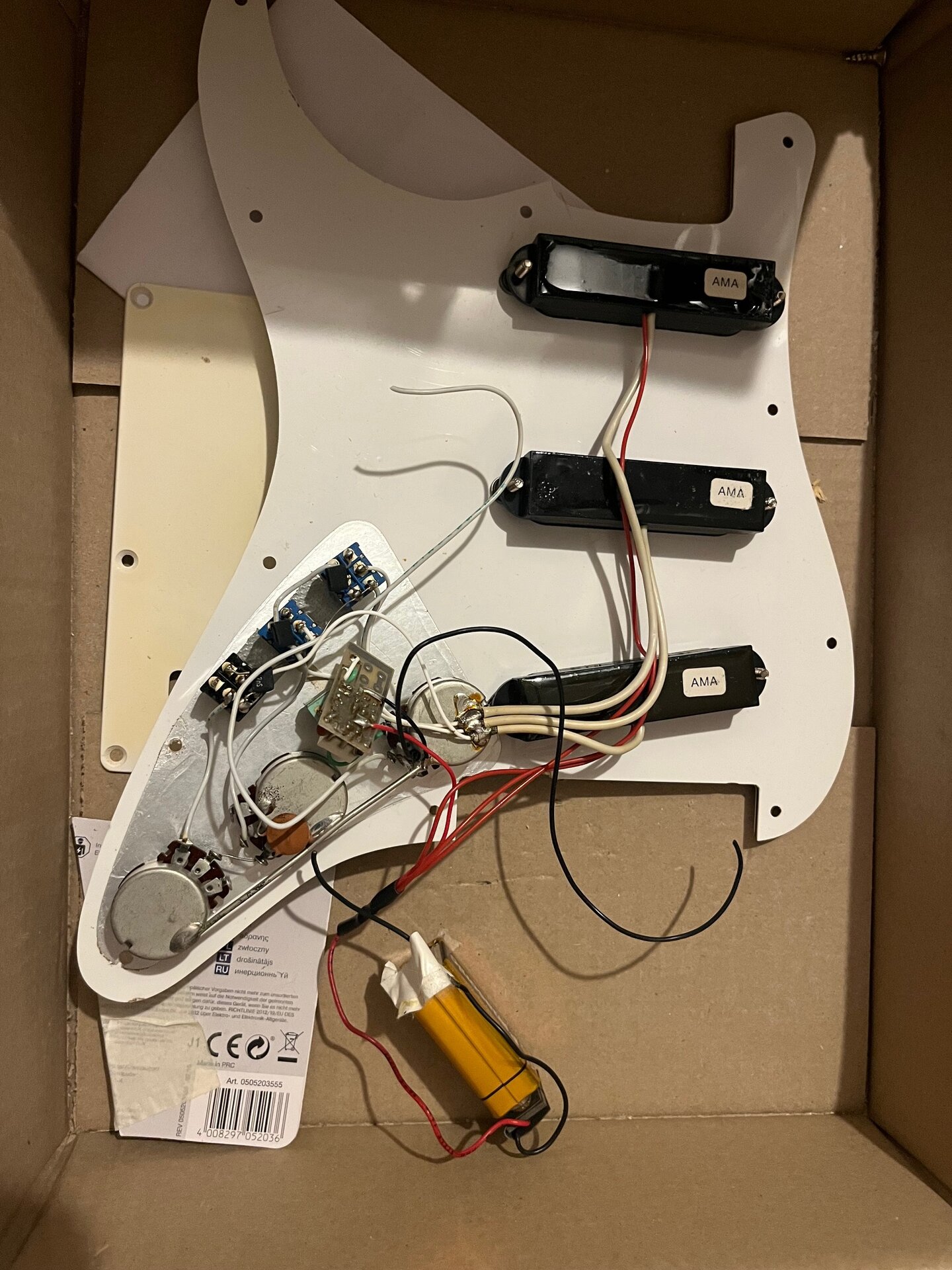

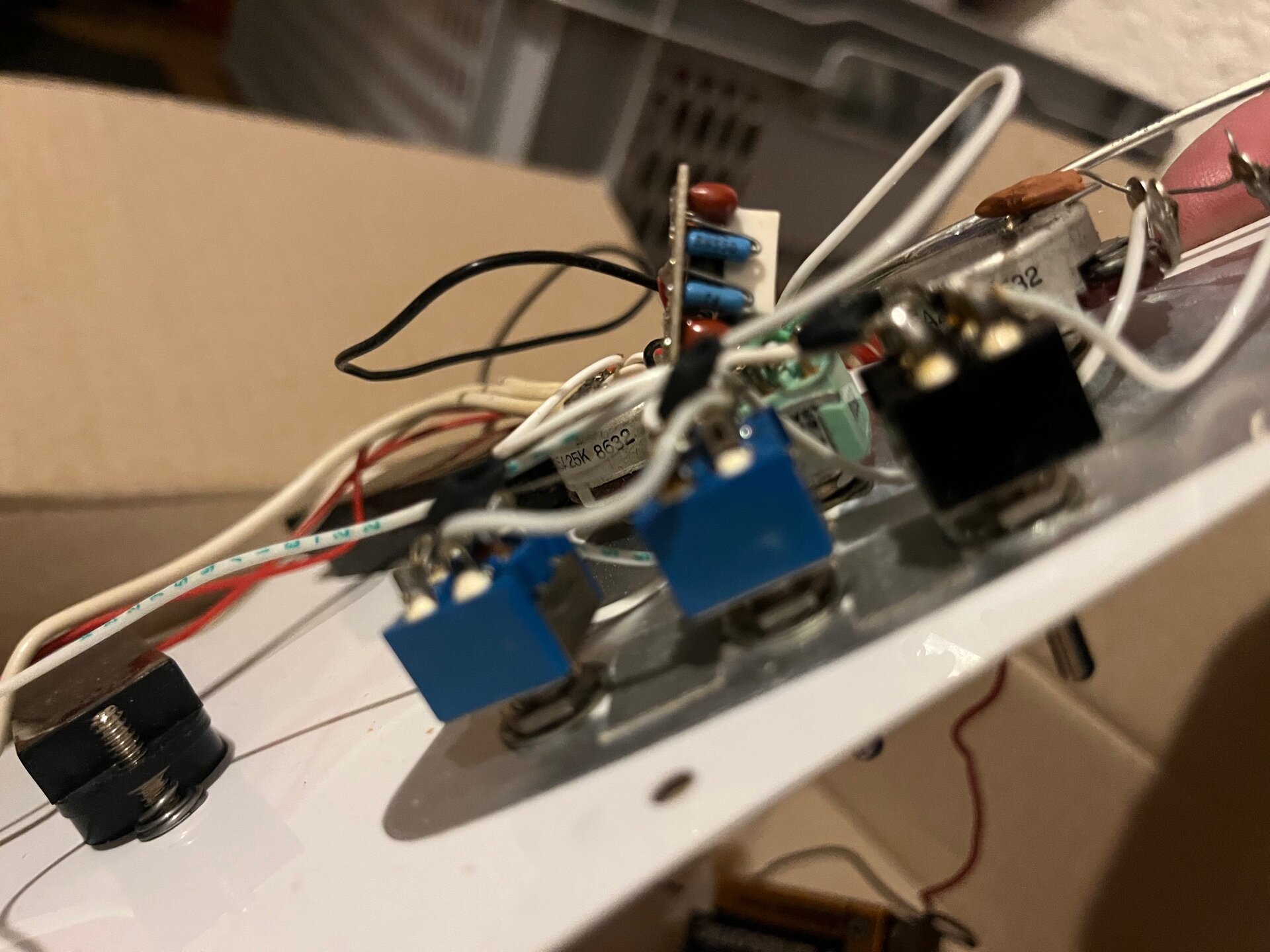

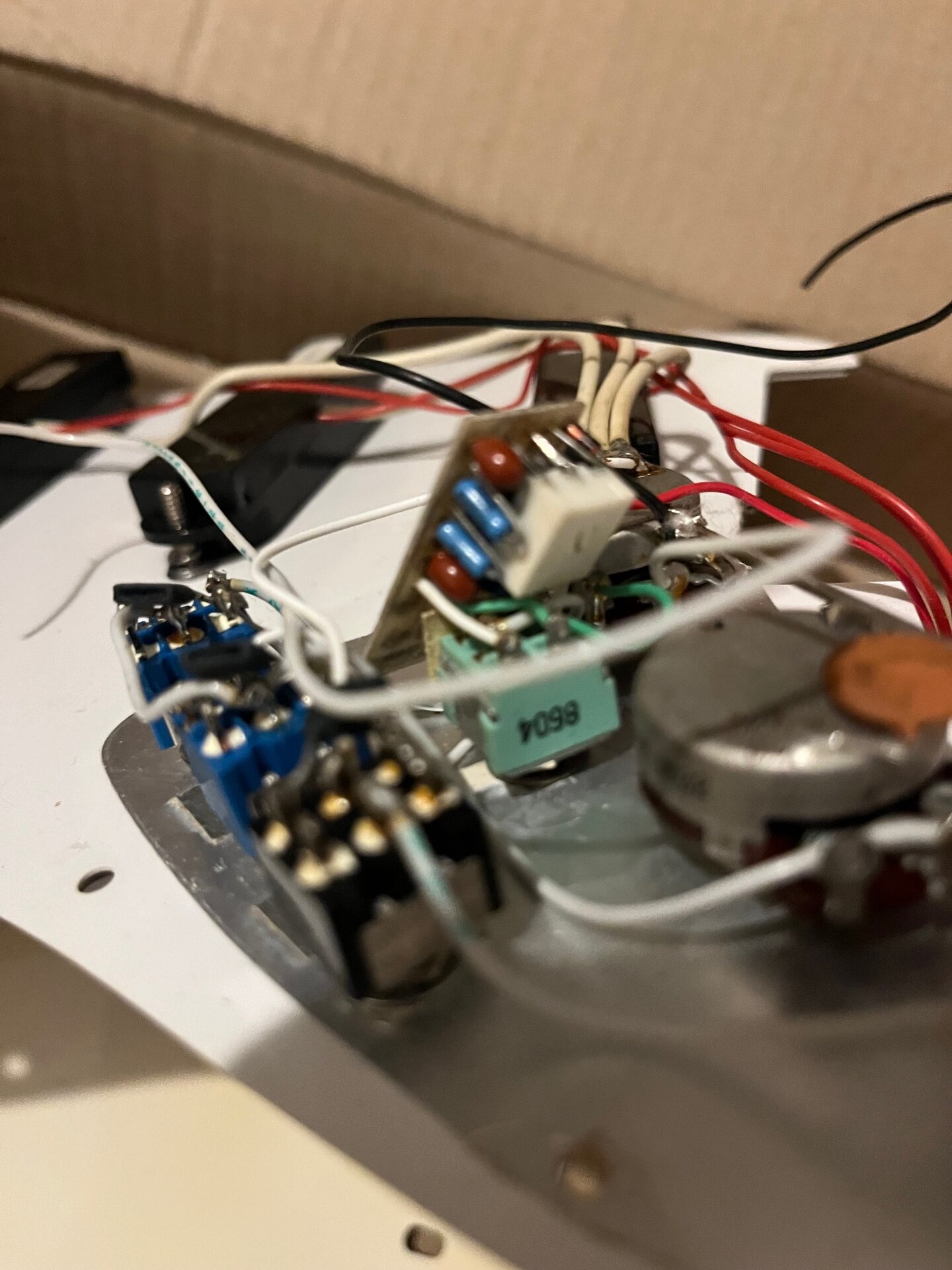

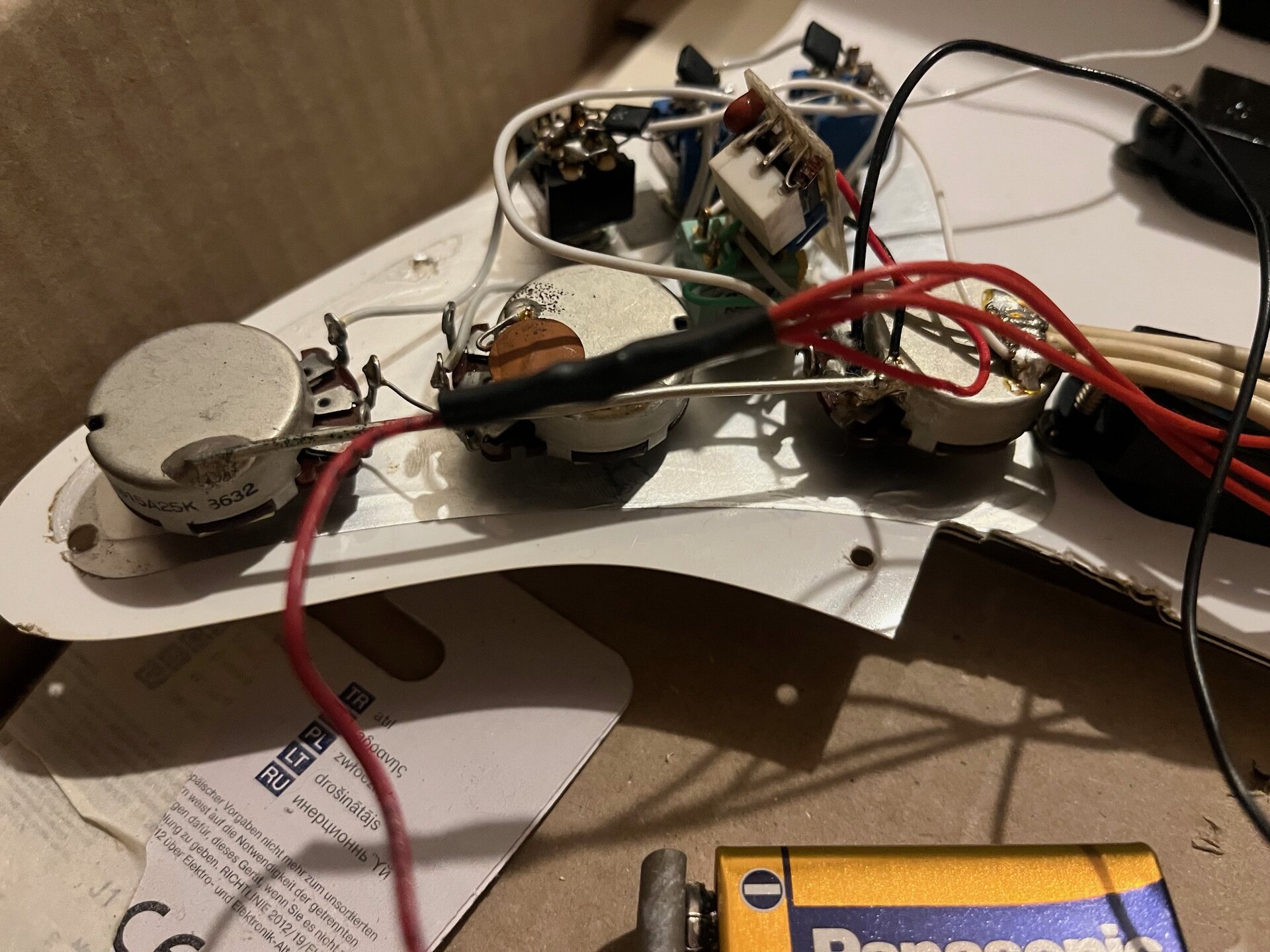

so nun habe ich die Bilder.
Ich denke ganz so einfach wie du meinst Wary ist es nicht. Es muss aber ein bekannter Bausatz oder so aus den 80er Jahren sein

Klar goßer SChalter ist für die Batterie
die drei kleinen Schakter haben jeweils 3 mögliche Sdchaltpositioen ,.,

DANKE



[boisdelac]

Wie wirkt sich der Defekt aus?



[Tobias_K]

mann kann spielen und schalten aber es kracht ... in ein oder 2 postitionen .,.... ich muss mein Sohn nochmal genau fragen er ist der spieler ... aber kennt ihr eine solche Schaltung ?
Danke

Beitrag automatisch zusammengefügt: 17.01.26

Wir möchten auch verstehen was sie kann .. und oder woher sie kommt..



[Tobias_K]

Mein Sohn hat mir eben folgedes beschrieben
Jeder Schalter schaltet wie erwartet einen Pickup, dann gehen alle über den Volume und Tone Schalter
jeder Schalter 3 Postitione : 1. Eingschaltet Normalbetrieb / 2. Ausgeschaltet / 3. und die dritte Position geht nicht ??? was sollte der können ?

Könnt ihr damit etwas anfangen ?

Beitrag automatisch zusammengefügt: 19.01.26

ich habe das gefunden ... verstehe ich aber noch nicht ... Anfänger .. schmunzel

Drei Schalter mit je drei Positionen bei EMG Pickups bedeuten meistens eine spezielle Schaltung, oft für Humbucker, die
Seriell/Parallel/Out-of-Phase oder verschiedene Spulenkombinationen ermöglicht (z.B. Neck-Split, Bridge-Split, beide in Serie), nicht nur einfache Pickup-Auswahl wie bei einem 3-Wege- oder 5-Wege-Schalter. Diese Konfiguration schaltet zwischen den Spulen des Humbuckers oder kombiniert sie, um mehr Sounds zu erzeugen, statt nur zwischen Hals-, Mittel- und Steg-Pickup zu wechseln, typisch für komplexere Setups mit mehreren Humbuckern.

So funktioniert es typischerweise:

• Mini-Toggle-Switches (MTTs): Statt eines großen Hebelschalters gibt es kleine Kippschalter, die jeweils eine Funktion übernehmen.
• Position 1 (Z.B. Seriell/Full Humbucker): Der volle Humbucker-Sound, kräftig und mit viel Output.
• Position 2 (Z.B. Parallel): Beide Spulen des Humbuckers werden parallel geschaltet, was einen dünneren, glockigeren, Single-Coil-ähnlichen Sound ergibt.
• Position 3 (Z.B. Spulen-Split/Out-of-Phase): Schaltet eine Spule ab (Split) für einen Single-Coil-Sound oder schaltet die Spulen gegenphasig (Out-of-Phase) für einen dünnen, nasenhaften Ton.

Beispiele für die Kombination:

• Zwei Humbucker + 3 Schalter (2x MTTs + 1x 3-Wege-Toggle):
  • Ein 3-Wege-Toggle wählt Hals, Beide, Steg.
  • Zwei Mini-Schalter (einer pro Humbucker) können diesen dann Seriell/Parallel/Split schalten.
• Oder drei separate Mini-Schalter (z.B. 3x MTTs):
  • • Schalter 1: Hals-Pickup-Modus (Seriell/Parallel/Split)
    • Schalter 2: Steg-Pickup-Modus (Seriell/Parallel/Split)
    • Schalter 3: Oft ein Master-Schalter für Hals/Beide/Steg oder eine spezielle Phase-Schaltung.
• Fazit: Es ist eine erweiterte Schaltung, um mehr Klangfarben aus den gleichen Pickups herauszuholen, die über die Standard-Kombinationen hinausgehen.



[Tobias_K]

noch einer genauere definition des Fehlers ...
in der dritten postition kommt bei ALLEN drei Schaltern ein Zitat mein Sohn " Wackelsound, Aussetzer , Kratzen" ...
