Hallo liebes Forum!
Ich habe daheim eine Nebelmaschine von einer früheren Disco. Dabei handelt es sich um eine Viper NT (https://www.looksolutions.com/produkte/viper_nt/2.html).
Leider fehlt aber eine Fernbedienung um diese anzusteuern. Ich habe auch schon eine von Amazon gekauft aber diese feuert dauerhaft eine bestimmte Menge (die sich nicht einstellen lässt und immer bei ca. 15% ist) und stoppt wenn der Taster gedrückt ist. Ein Foto wie diese beschalten ist folgt gleich.
Ich würde nun gerne eine Fernbedienung selber bauen mit der ich per Knopfdruck den Nebel ausstoßen kann und möglicherweiße auch die Menge einstellen kann.
Die Nebelmaschine hat einen 3-pol XLR Anschluss und 2 (in & out) 5-pol DMX XLR Anschlüsse. Ich würde das gerne so einfach wie möglich machen, ich habe nämlich auch schon recherchiert und überlegt ob man das ganze mit einem Arduino über DMX ansteuern kann, aber wenn das alles Analog mit einer kleinen Schaltung funktioniert wäre das natürlich einfacher.
Im Datenblatt stehen die Funktionen der einzelnen Pins, ich weiß jedoch nicht wie ich diese Anschließen soll und ich habe auch nichts im Internet gefunden. Meine Überlegung wäre folgendermaßen (bitte um Bestätigung oder Korrektur):

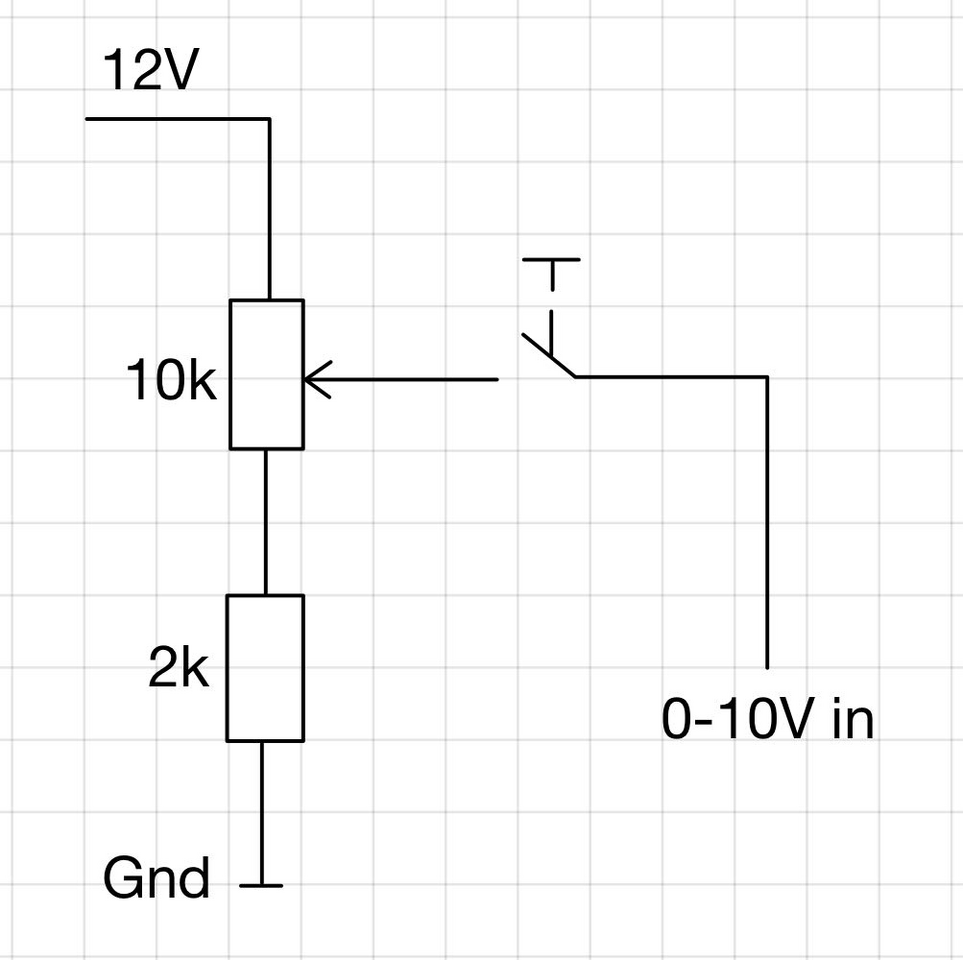

Ich habe hier einfach einen Spannungsteiler der die Spannung am Poti auf 10V begrenzt und dieses dann die Spannung am Taster bzw. am Eingang von 0-10V einstellt.

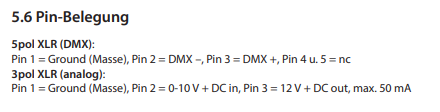

Pin Belegung:

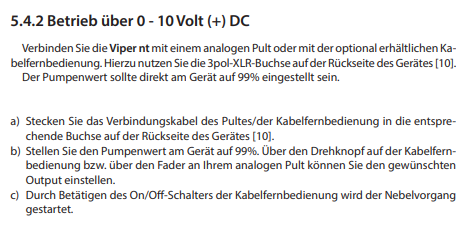

Betrieb mit Fernbedienung über XLR
Datenblatt ist ebenfalls im Anhang.

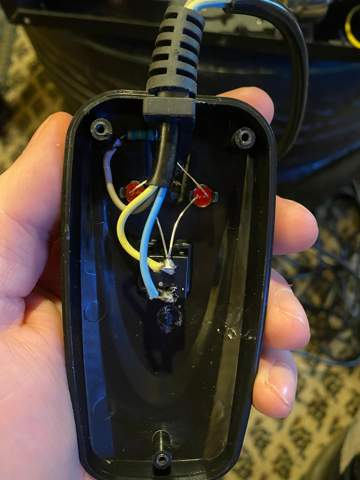

Und hier noch die bereits vorhandene Fernbedienung:
Und eine weitere Frage: Kann man über diesen XLR Anschluss auch auslesen ob die Nebelmaschine ready ist (also mit einer LED)? Wenn ja wie schließe ich diese dazu an?
Ich bedanke mich bereits im Voraus und hoffe jemand von euch kann mir bei meinem Problem weiterhelfen.
